【毕业设计023】-基于STM32单片机的信号发生器设计(原理图、源代码、PCB、开题报告、论文等)

本文介绍了一款使用STM32F103单片机为核心,通过数字/模拟转换实现波形参数调节的系统。系统支持按键输入,包括幅值、频率和占空比控制,采用TFT液晶显示参数。提供了源代码、原理图、PCB设计、文档等资源。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1、功能

本系统以单片机STM32F103为控制核心,通过按键输入所需波形参数的数字量,然后由STM32F103自带的DA把数字量转换成模拟量来调整波形的幅值、频率及方波的占空比;

(1)电压步进100mV,频率步进50Hz,方波占空比可调;

(2)按键应用的是独立按键,用来切换波形、时钟,幅值,频率以及占空比;

(3)其频率的调解就是调节其中断间隔的时间,幅值就是调节其数字的大小;

(4)为了波形的合成,采用的点的个数都是128个;

(5)显示部分采用TFT液晶,实时显示其波形名称,幅值、频率以及占空比参数变化

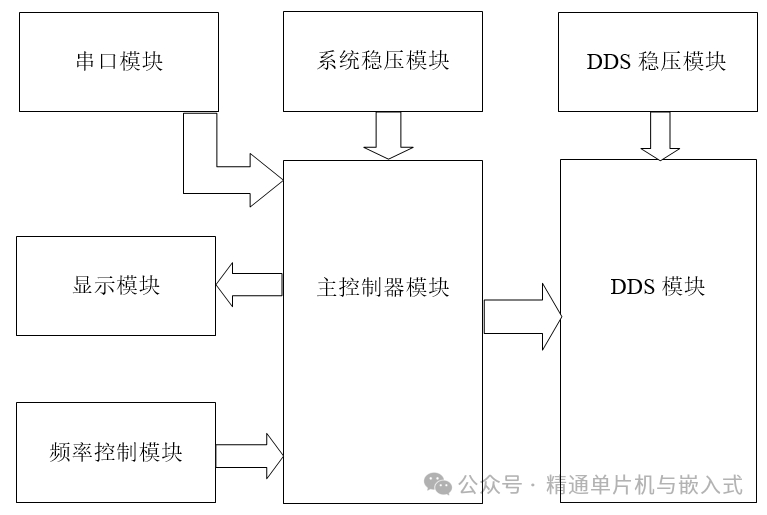

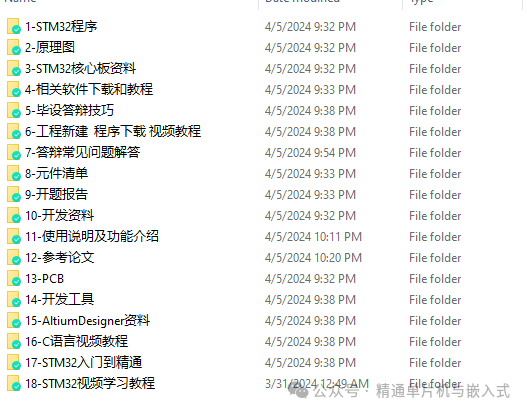

2、提供的资料

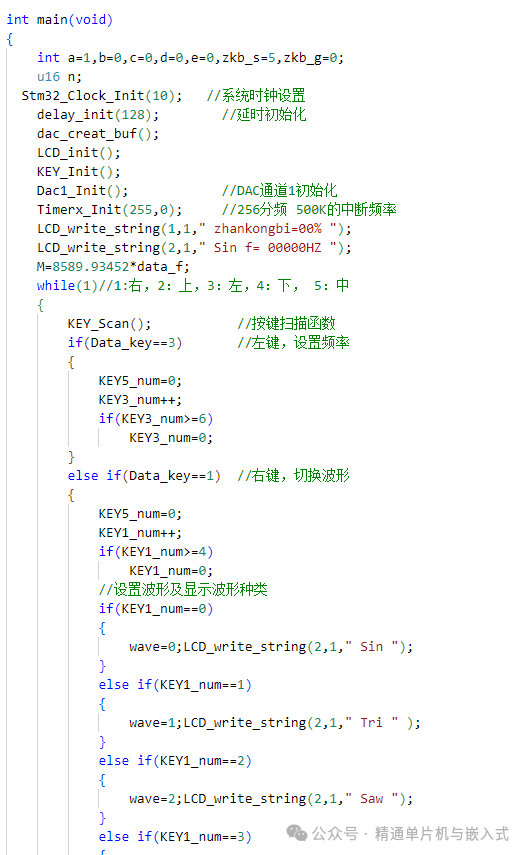

3、源代码
