将multisim中波形在matlab中输出

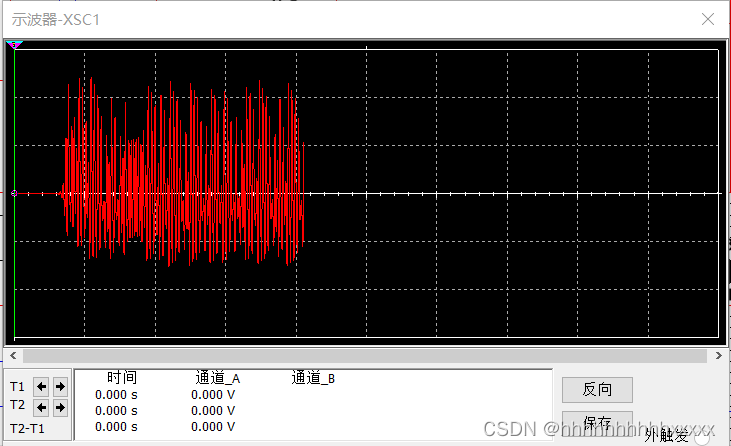

1.将multisim中波形生成.txt文件

（汉化版）视图-图示仪

图示仪视图中打开另存为保存波形为.txt文件

2.打开matlab

2.1 .txt文件只含有数据。

0.000000000000e+000    0.000000000000e+000
1.000000000000e-007    -9.490529835534e-015
2.000000000000e-007    -9.631232172468e-015
4.000000000000e-007    -8.729106508259e-015
8.000000000000e-007    -1.718248685153e-015
1.600000000000e-006    6.221507819560e-016
3.200000000000e-006    -1.148847727020e-016
6.400000000000e-006    -1.679564690452e-015
matlab处理：

data=load('G:\1.txt');
x=data(:,1);
y=data(:,2);
plot(x,y,'r')

2.2 .txt文件含有数据以外的内容。

---- Trace: 1 LEFT BOTTOM "_uc2901a9053 A"
0.000000000000e+000    0.000000000000
