【FPGA】从modelsim中导出波形数据

从modelsim中导出波形数据

1.打开modelsim波形界面

2.数据选择

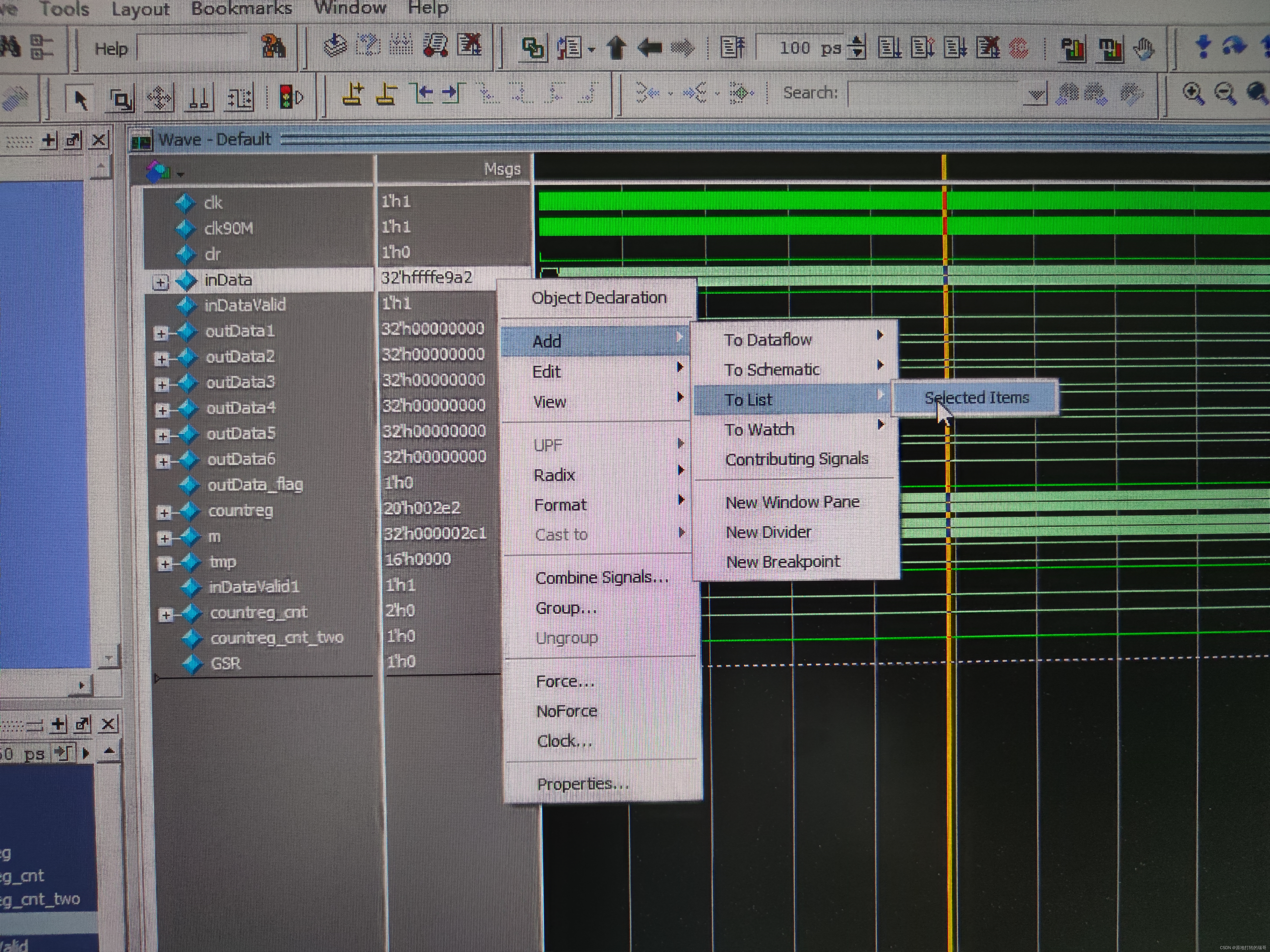

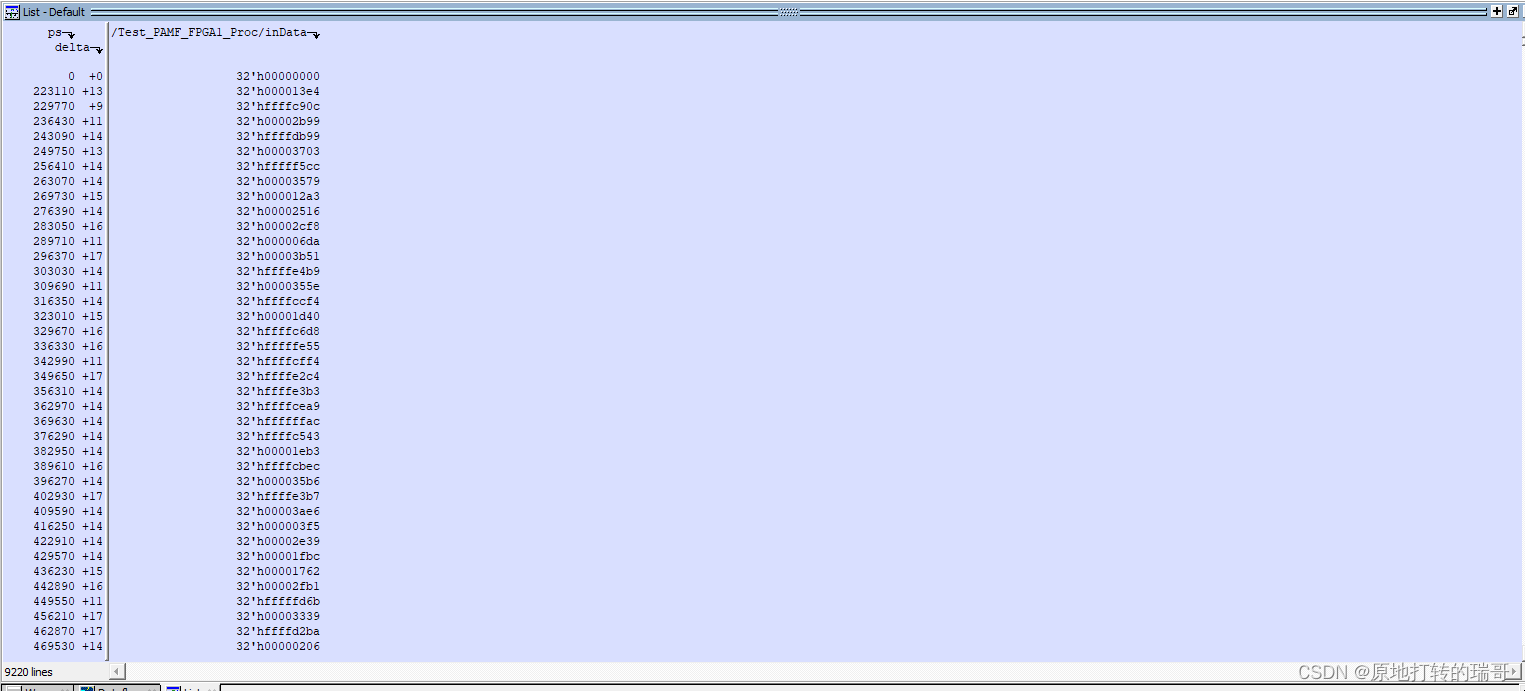

右击你要导出的变量->Add->To List->Selected Items->会弹出“List”界面

3.数据导出

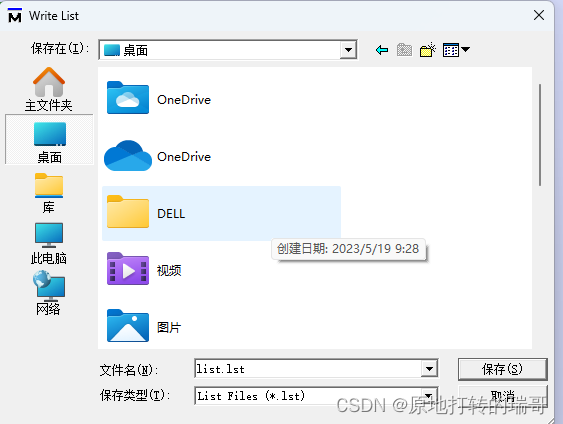

点击 File->Export->Tabular list->将文件命名保存

4.数据文件处理

用excel打开保存的list文件

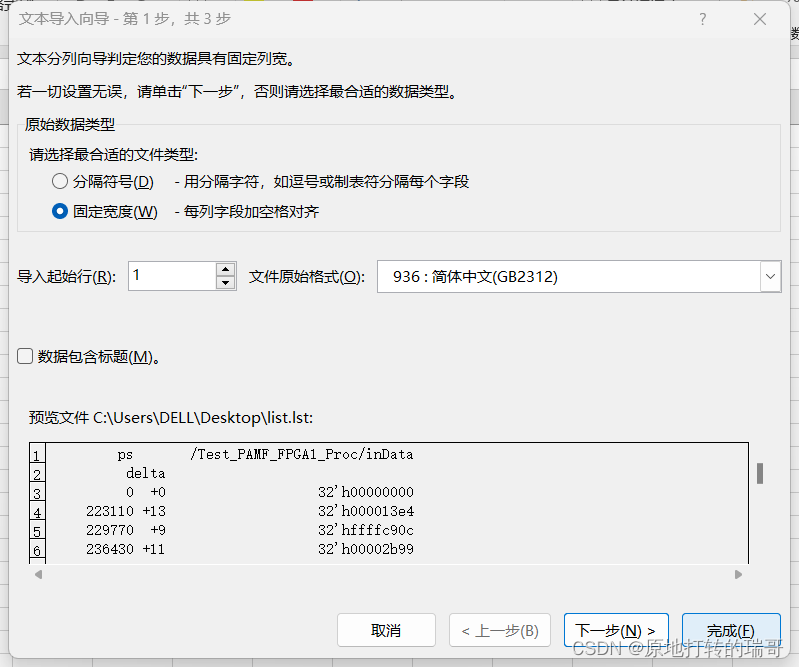

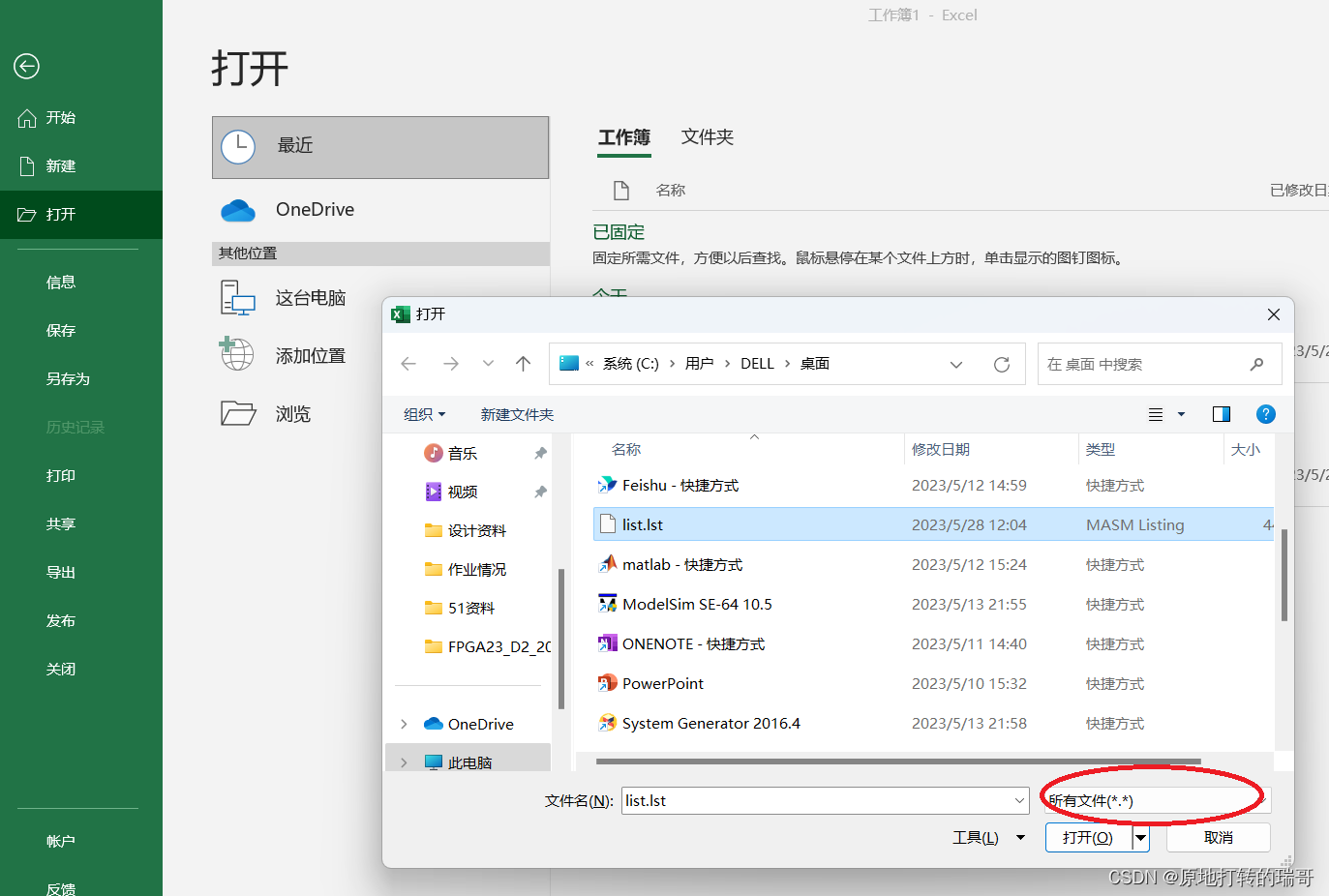

（先打开excel->文件->开始->打开->浏览->找到list文件存放位置->右下角加选择所有文件（这样才能看到list文件）->打开list文件）->点击完成

5.数据处理

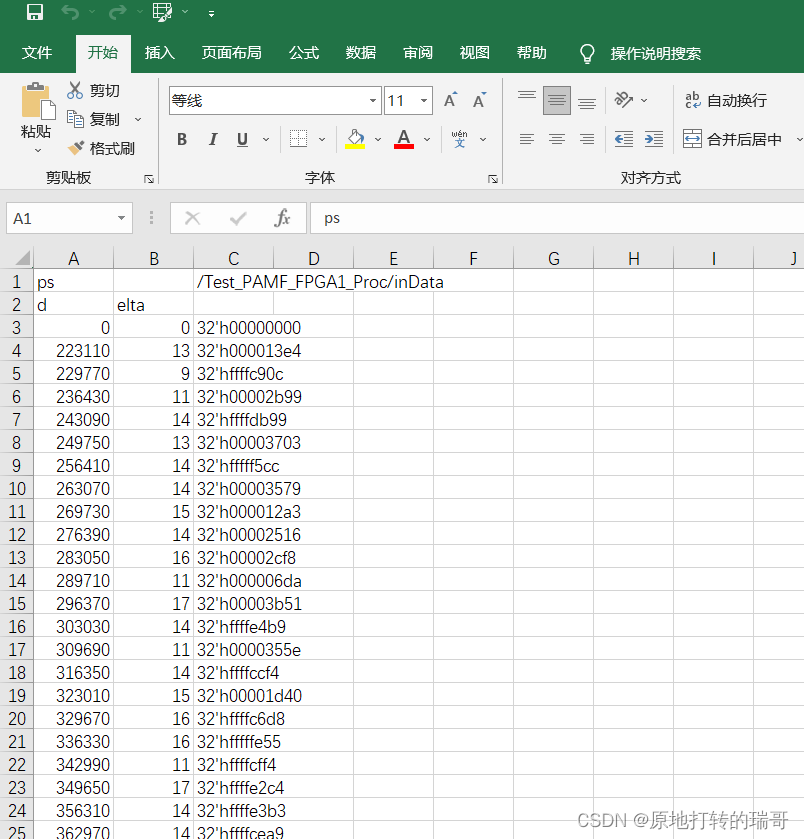

（1）多余数据删除：可以看出，处理数据，还多了前面几行和几列数据和头信息，直接用在excel中删除对应行/列。

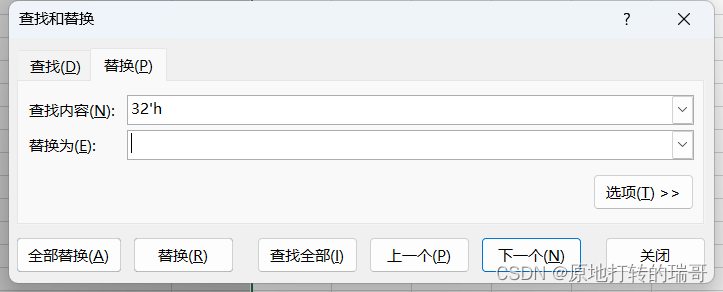

（2）前缀替换：数据列中，前面还有数据格式32’h，直接快捷键ctrl+h，将32’h替换为空白
********注意:32’h中的‘是英文字符，替换为空白即什么都不输入。

6.excel前缀替换存在问题

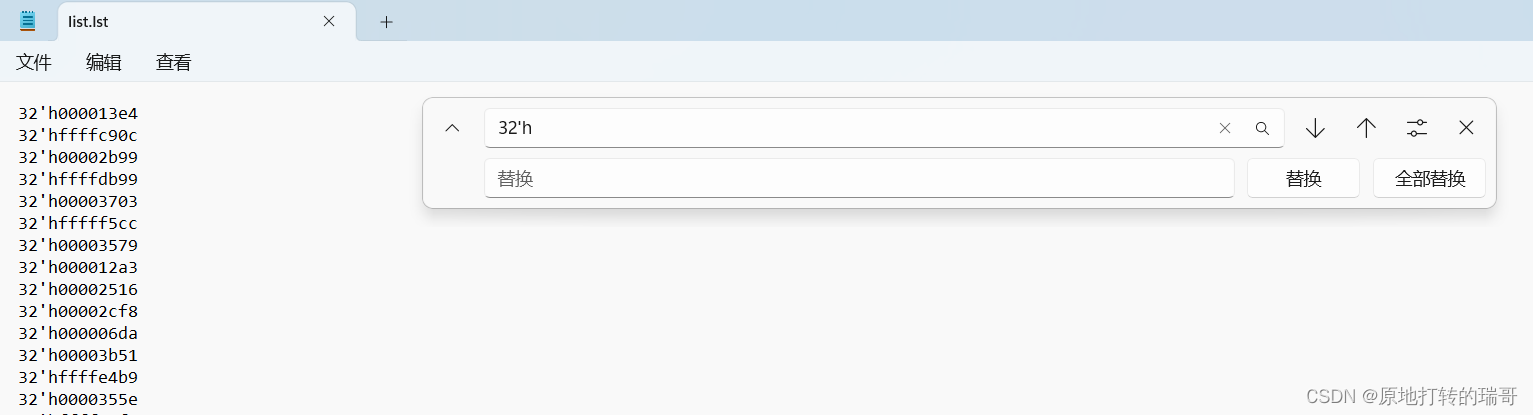

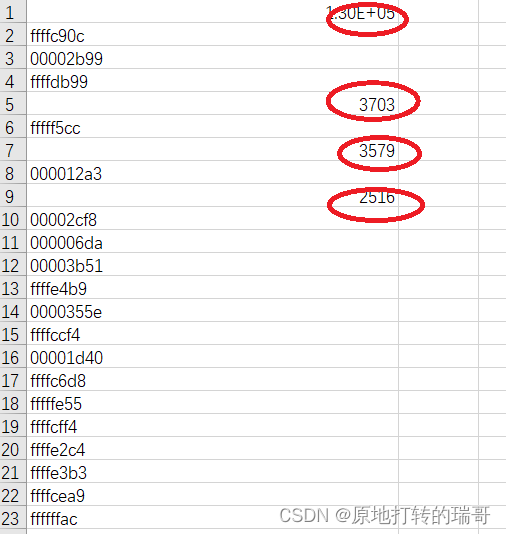

excel前缀替换后，数据存在科学计数法的问题：建议5中的（2）前缀替换使用txt文档打开list文件后替换32’h。

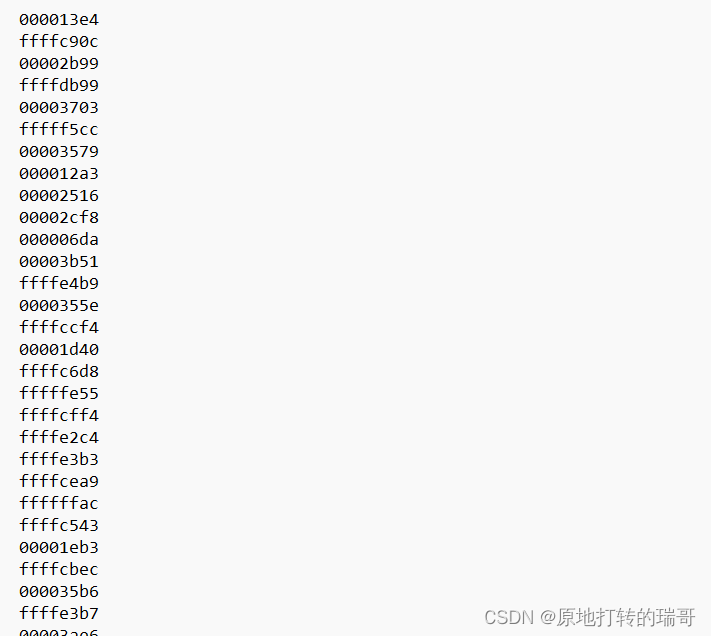

7.结果
