1、简介

1.1 Qt简介

https://www.qt.io/zh-cn/
Qt（官方发音 [kju:t]，音同 cute）是一个跨平台的 C++ 开发库，主要用来开发图形用户界面（Graphical User Interface，GUI）程序，当然也可以开发不带界面的命令行（Command User Interface，CUI）程序。
在这里插入图片描述

Qt 经常被当做一个 GUI 库，用来开发图形界面应用程序，但这并不是 Qt 的全部；Qt 除了可以绘制漂亮的界面（包括控件、布局、交互），还包含很多其它功能，比如多线程、访问数据库、图像处理、音频视频处理、网络通信、文件操作等，这些 Qt 都已经内置了。
在这里插入图片描述

在线安装地址：
https://www.qt.io/download-open-source
https://download.qt.io/official_releases/online_installers/

所有Qt版本下载地址：
http://download.qt.io/archive/qt/
所有Qt Creator下载地址：
http://download.qt.io/archive/qtcreator/
所有Qt VS开发插件下载地址:
http://download.qt.io/archive/vsaddin/
Qt相关下载大全
http://download.qt.io/

在这里插入图片描述

1.2 Qt的pro文件的32位或64位

Qt的pro文件里如何判断系统是32位或64位。

方法1

Since Qt5 you can use QT_ARCH  to detect whether your configuration is 32 or 64. When the target is 32-bit, that returns i386  and in case of a 64-bit target it has the value of x86_64. So it can be used like:
    contains(QT_ARCH, i386) {
        message("32-bit")
    } else {
        message("64-bit")
    }

方法2

win32 {
    ## Windows common build here
    !contains(QMAKE_HOST.arch, x86_64) {
        message("x86 build")
        ## Windows x86 (32bit) specific build here
    } else {
        message("x86_64 build")
        ## Windows x64 (64bit) specific build here
    }
}

方法3

Qt allows you to pass arbitrary config parameters which you can use to separate the targets.

By having a conditional config in your project file:
CONFIG(myX64, myX64|myX32) {
    LIBPATH += C:\Coding\MSSDK60A\Lib\x64
} else {
    LIBPATH += C:\Coding\MSSDK60A\Lib
}
and passing that custom config to qmake with
qmake CONFIG+=myX64

方法4

The following code works on Windows (at least with all the recent MSVC compilers - didn't test MinGW), Mac OS X (clang) and Linux (GCC). Feel free to omit the first clause and refer to QT_ARCH  directly if you don't need Qt 4 support.

#Firstly,Set TARGET_ARCH variable.
greaterThan(QT_MAJOR_VERSION, 4) {
    TARGET_ARCH=$${QT_ARCH}
} else {
    TARGET_ARCH=$${QMAKE_HOST.arch}
}
#Secondly, use TARGET_ARCH to check.
contains(TARGET_ARCH, x86_64) {
    ARCHITECTURE = x64
} else {
    ARCHITECTURE = x86
}

1.3 OpenGL添加glu库

QT creator中使用openGL的步骤：
windows中都已经自带了openGL库文件以及glu的库文件，可以直接使用。

opengl32.lib和opengl32.dll是微软为了使openGL能在windows上运行所做的动态库，glu是个扩展库。有openGL库的地方，基本上就同时存在glu库。
为了在QT中使用openGL库，需要在.pro文件中添加这个库：

LIBS += -lopengl32 -lglu32

在程序中添加：

#include <GL/gl.h>
#include <GL/glu.h>

1.4 OpenGL添加glut库

在pro 文件中添加:

QT += opengl

MSVC版本

#第一种就是直接加据对路径
LIBS += D:/Qt/Qt5.12.6/5.12.6/msvc2017_64/lib/freeglut.lib D:/Windows/Kits/10/Lib/10.0.17763.0/um/x64/OpenGL32.Lib

#第二种就是直接加库文件，这个的前提是你的库文件必须在系统目录或者工程编译生成目录build-untitled-Desktop_Qt_5_12_6_MSVC2017_64bit-Debug下
LIBS += freeglut.lib OpenGL32.Lib

#第三种就是多个库在同一个文件夹下的时候，连接使用
LIBS += -LD:/Qt/Qt5.12.6/5.12.6/msvc2017_64/lib -lfreeglut -lOpenGL32

#第四种就是相对路径./表示生成目录build-untitled-Desktop_Qt_5_12_6_MSVC2017_64bit-Debug
LIBS += -L./ -lfreeglut -lOpenGL32

MinGW版本

LIBS += -LD:/Qt/Qt5.12.6/5.12.6/mingw73_32/lib -llibfreeglut -lopengl32

LIBS模板:

#$$OUT_PWD表示编译生成的那个目录，$$PWD表示.pro文件的那个目录
#win32:CONFIG(release, debug|release): LIBS += -L$$OUT_PWD/../../../projects/mylib/release/ -lmylib
#else:win32:CONFIG(debug, debug|release): LIBS += -L$$OUT_PWD/../../../projects/mylib/debug/ -lmylib
#else:unix: LIBS += -L$$OUT_PWD/../../../projects/mylib/ -lmylib

最后在cpp文件中加入#include <GL/glut.h>,这样就可以使用glut中的函数了。

1.5 OpenGL添加地球

实际上，地球并不是一个完美的球体，因此在本文中进行简单的渲染，我们假设它是一个球体，以便根据地球的经纬度轻松计算顶点的坐标。经度范围从 -180 度到 180 度，本初子午线或零度经度穿过格林威治。纬度范围从 -90 度到 90 度。
在这里插入图片描述

选择步长为 1 度，有 360 个经度和 180 个纬度。我们可以通过减小步长来获得更好的分辨率，但这会导致计算性能和渲染降低。现在，从各个经度和纬度、顶点的坐标可以计算如下。
在这里插入图片描述
从 4 个顶点开始，可以按逆时针顺序形成两个三角形，如下所示：

2、在线地图访问地址

以下url中：
Z-瓦片层级，一般支持0-18级，越大代表越清晰；
X-瓦片列号，从西向东（0->360），依次0，1，2，……；
Y-瓦片行号，从北向南（有些也可能是从南向北），依次0，1，2，……；

//Cesium访问
new Cesium.UrlTemplateImageryProvider({
     //调用影像服务
     url: "https://mt1.google.cn/vt/lyrs=s&x={x}&y={y}&z={z}"
 })

new Cesium.BingMapsImageryProvider({
     url: 'https://dev.virtualearth.net',
     key: bingmapToken,
     mapStyle: Cesium.BingMapsStyle.AERIAL
 })

//leaflet访问
L.tileLayer('https://map.geoq.cn/ArcGIS/rest/services/ChinaOnlineCommunity/MapServer/tile/{z}/{y}/{x}', {
     maxZoom: 18,
     attribution: 'ArcGIS Map',
     id: 'arcgis.streets'
 }).addTo(map);

 //openlayers3访问
 new ol.layer.Tile({
     source: new ol.source.XYZ({
         url: 'https://mt2.google.cn/vt/lyrs=s&x={x}&y={y}&z={z}'
     })
 })

 //openlayers2访问
 new OpenLayers.Layer.XYZ(
     "layername",
     ["https://mt1.google.cn/vt/lyrs=s&x={x}&y={y}&z={z}",
         "https://mt2.google.cn/vt/lyrs=s&x={x}&y={y}&z={z}",
         "https://mt3.google.cn/vt/lyrs=s&x={x}&y={y}&z={z}"
     ], {
         attribution: "XYZ Imagery",
         transitionEffect: "resize"
     }
 )

1、arcgis
街道图：
https://map.geoq.cn/ArcGIS/rest/services/ChinaOnlineCommunity/MapServer/tile/{z}/{y}/{x}
灰色图：
https://map.geoq.cn/ArcGIS/rest/services/ChinaOnlineStreetGray/MapServer/tile/{z}/{y}/{x}
深蓝夜色：
https://map.geoq.cn/ArcGIS/rest/services/ChinaOnlineStreetPurplishBlue/MapServer/tile/{z}/{y}/{x}

2、googlemap
lys参数可选值包括：h（街道图）、m（街道图）、p（街道图）、r（街道图）、s（影像无注记）、y（影像含注记）、t（地形图）
街道图：
https://www.google.cn/maps/vt?lyrs=m@189&gl=cn&x={x}&y={y}&z={z}
卫星图：
https://www.google.cn/maps/vt?lyrs=s@189&gl=cn&x={x}&y={y}&z={z}（或者http://mt1.google.cn/vt/lyrs=s&x={x}&y={y}&z={z}）

3、Amap(高德地图)
街道：（z>=3才有数据）
https://webrd01.is.autonavi.com/appmaptile?lang=zh_cn&size=1&scale=1&style=8&x={x}&y={y}&z={z}
影像图：
https://webst01.is.autonavi.com/appmaptile?style=6&x={x}&y={y}&z={z}

4、OSM
街道图（国外服务器，访问较慢）：
https://c.tile.openstreetmap.org/{z}/{x}/{y}.png
https://tile-b.openstreetmap.fr/hot/{z}/{x}/{y}.png

5、Mapbox
建筑图：（国内数据略陈旧）
https://b.tiles.mapbox.com/v3/osmbuildings.kbpalbpk/{z}/{x}/{y}.png
黑色底图：
https://a.basemaps.cartocdn.com/dark_all/{z}/{x}/{y}.png

6、Mapbox
卫星图：
https://a.tiles.mapbox.com/v4/mapbox.satellite/{z}/{x}/{y}.png?access_token={your key}
街道图：
https://a.tiles.mapbox.com/v4/mapbox.streets/{z}/{x}/{y}.png?access_token={your key}
带区划黑底：
https://a.tiles.mapbox.com/v4/mapbox.dark/{z}/{x}/{y}.png?access_token={your key}

7、天地图（http://lbs.tianditu.gov.cn/server/MapService.html）
影像图：（z>=1）
https://t0.tianditu.gov.cn/img_w/wmts?SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&LAYER=img&STYLE=default&TILEMATRIXSET=w&FORMAT=tiles&TILEMATRIX={z}&TILEROW={y}&TILECOL={x}&tk={your key}
矢量底图：（z>=1）
https://t0.tianditu.gov.cn/vec_w/wmts?SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&LAYER=vec&STYLE=default&TILEMATRIXSET=w&FORMAT=tiles&TILEMATRIX={z}&TILEROW={y}&TILECOL={x}&tk={your key}
注记：（z>=1）
https://t2.tianditu.com/cia_w/wmts?service=wmts&request=GetTile&version=1.0.0&LAYER=cia&tileMatrixSet=w&TileMatrix={z}&TileRow={y}&TileCol={x}&style=default&tk={your key}

8、BingMap
https://ecn.t0.tiles.virtualearth.net/tiles/a1.jpeg?g=7234
https://ecn.t0.tiles.virtualearth.net/tiles/a13.jpeg?g=7234
https://ecn.t0.tiles.virtualearth.net/tiles/a130.jpeg?g=7234
从Level1开始，g=7234/100/-10……为任意正负整数

5、代码测试（3d瓦片地图）

5.3 opengl / qt5 / c++ / 影像地图（3d，瓦片贴图）

6、代码测试（2d瓦片地图）

6.5 opengl / qt5 / glm / cpprest / c++ / 必应地图（2d，瓦片贴图）

6.6 qt5 / c++ / 谷歌地图（2d，瓦片贴图）

6.7 qt5 / c++ / OSM / 必应（2d，瓦片贴图）

在这里插入图片描述

6.8 qt5 / c++ / OSM / 必应（2d，瓦片贴图）

在这里插入图片描述

8、代码测试（整体地球）

8.1 QtOpenGL / qt5 / c++ / 地球/飞线（3d）

在这里插入图片描述

8.2 QtOpenGL / qt5 / c++ / 浮动小地球（3d）

在这里插入图片描述

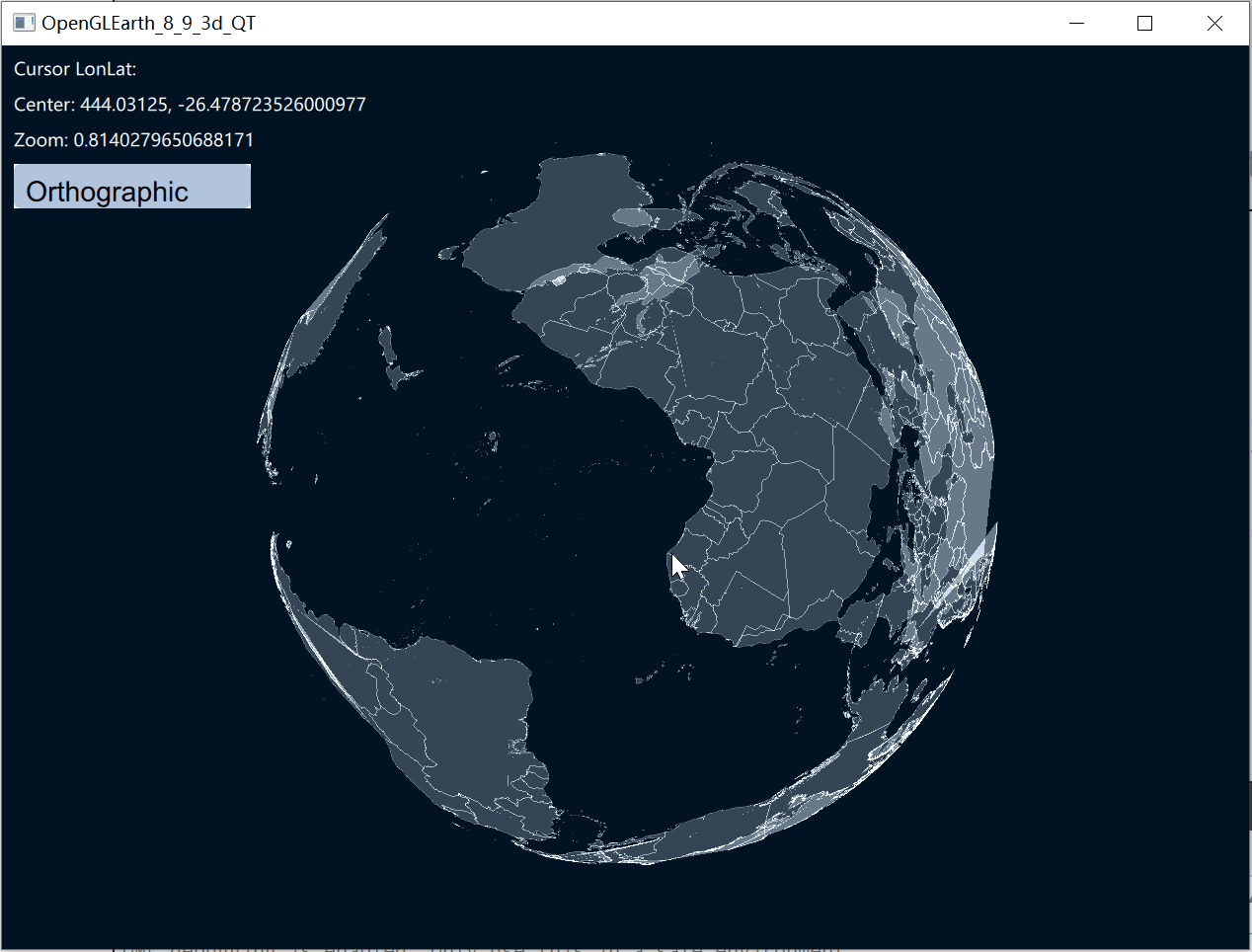

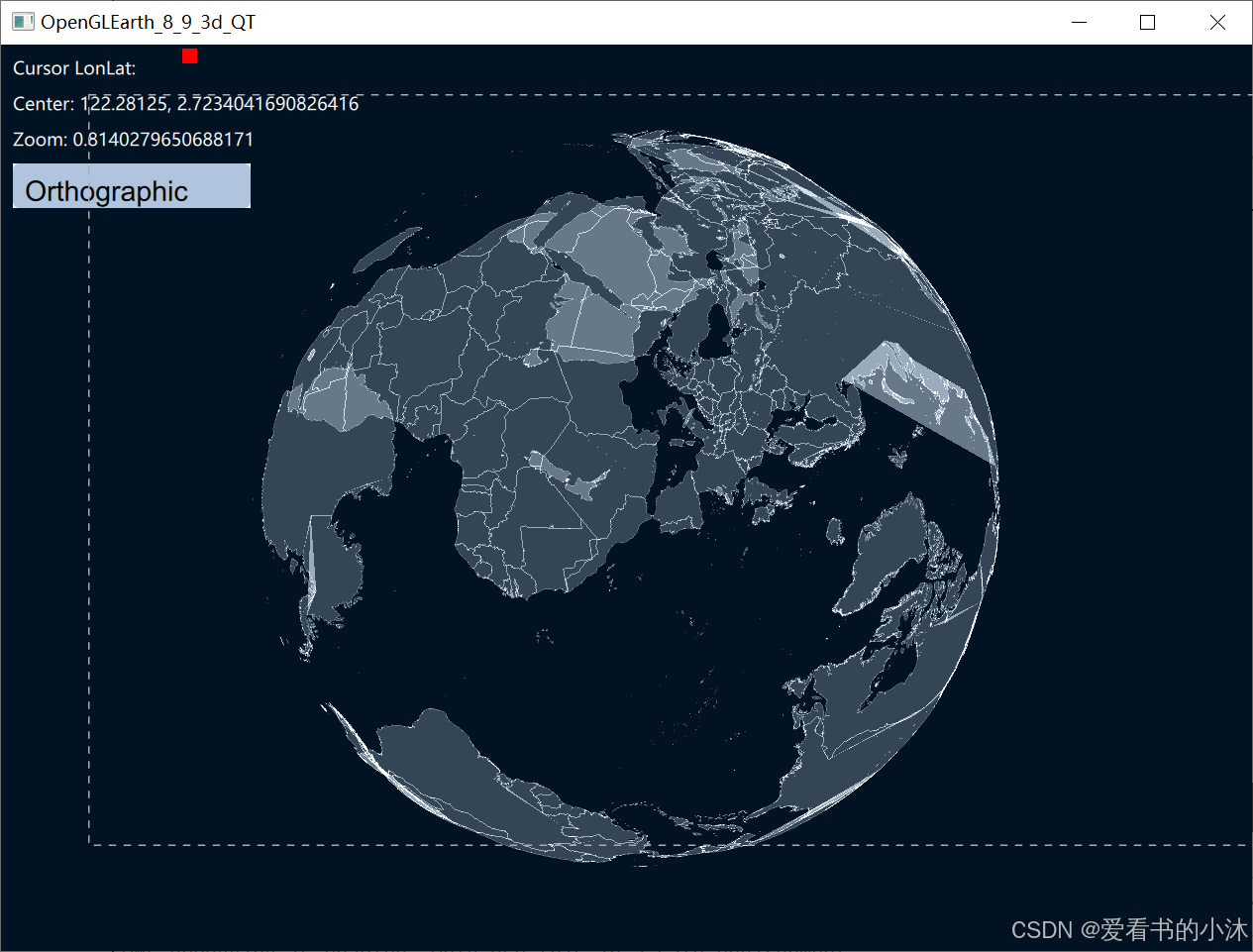

8.3 QtOpenGL / qt5 / c++ / imgui / 视角切换（3d）

在这里插入图片描述

8.4 QOpenGLWidget / qt5 / c++ / QImage / 云层白天夜晚（3d）

在这里插入图片描述

8.5 QOpenGLFunctions / qt5 / c++ / QImage（3d）

在这里插入图片描述

8.6 QOpenGLWidget / qt5 / c++ / SOIL/天空盒/矢量数据（3d）

在这里插入图片描述

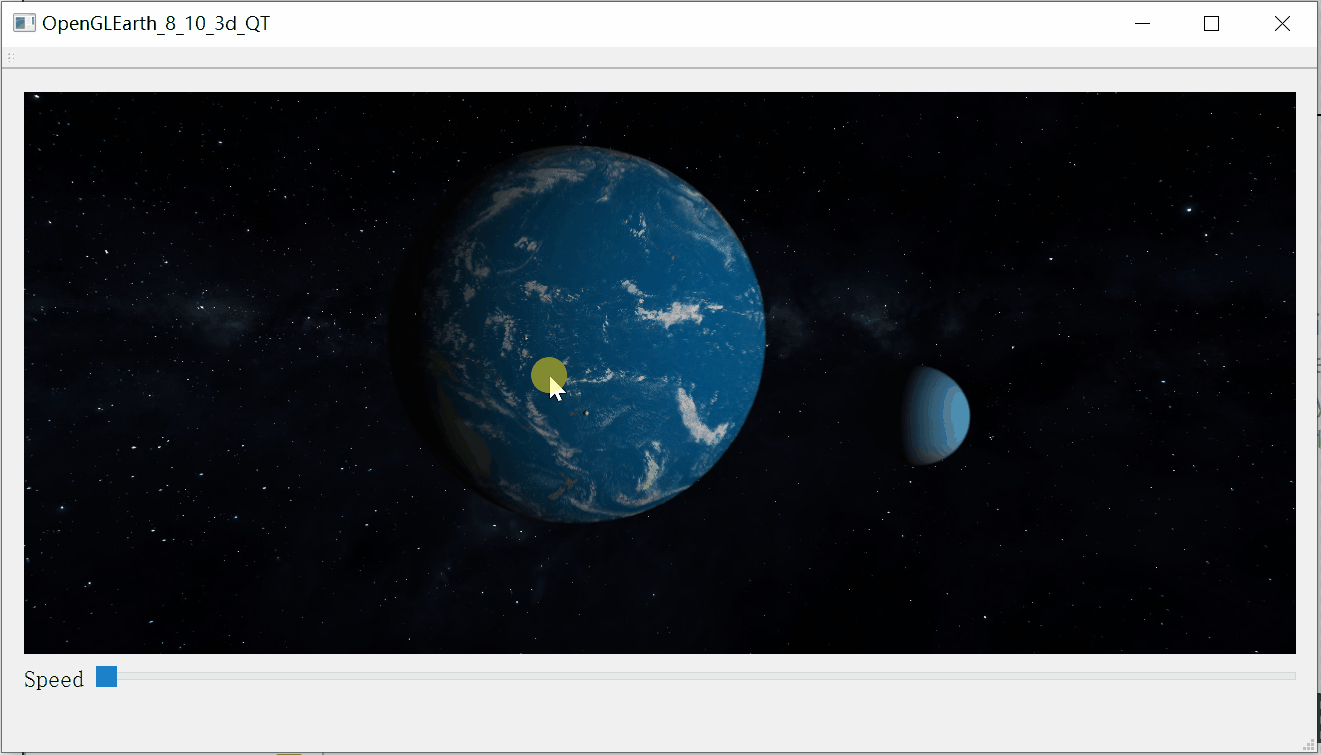

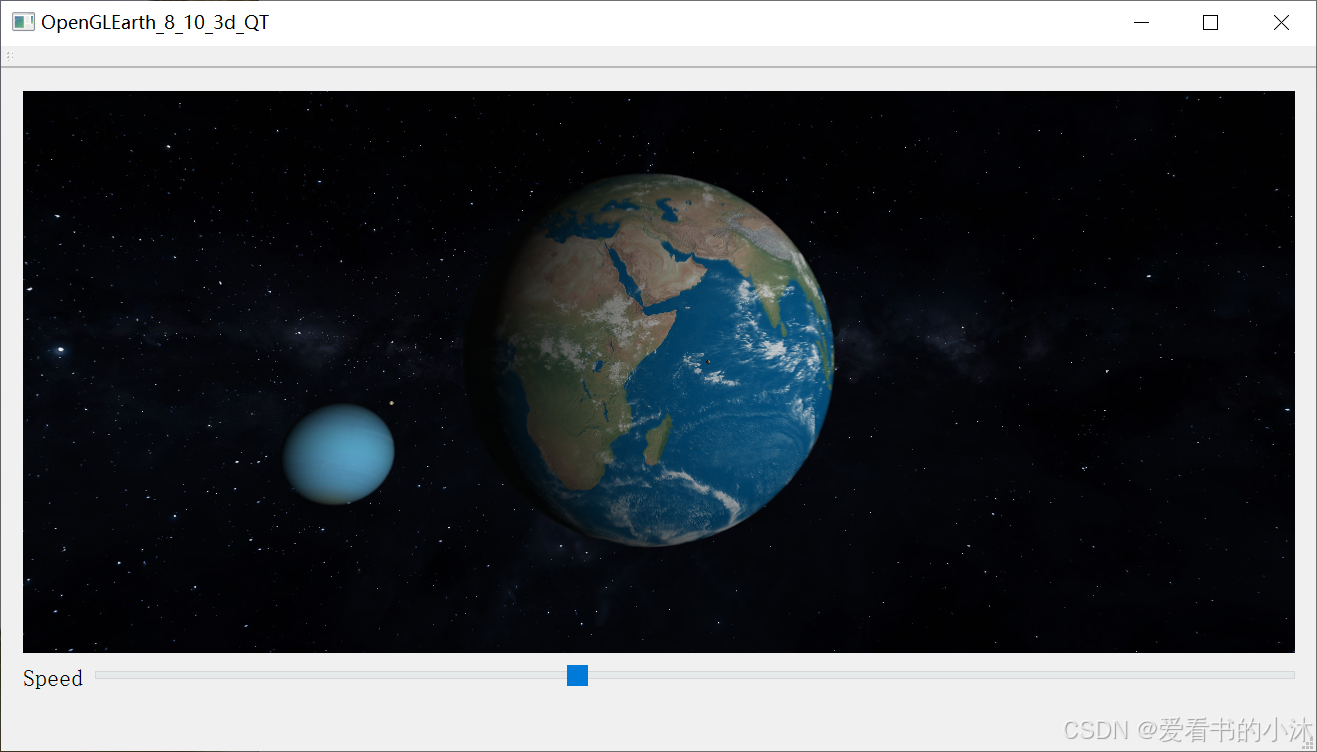

8.7 Q3d/ qt5 / c++ / obj / 地球卫星（3d）

在这里插入图片描述

8.8 QOpenGLWidget / qt5 / c++ / 地球（3d）

在这里插入图片描述
