Opencv中三种操作像素的方法

测试环境：opencv3.1.0 + Visual Studio 2015 + win7 64位



opencv中有3中方法可以访问/修改图像的像素值，分别为：

1.      指针访问

2.      迭代器iterator

3.      动态地址计算



测试程序如下：

#include "opencv2/opencv.hpp"
#include "iostream"

using namespace std;
using namespace cv;


int main()
{
	//原始图像初始化
	Mat image(240, 320, CV_8UC3, Scalar(0, 0, 0));
	imshow("原始图像", image);


	//------------------指针操作-------------------------
	double start = static_cast<double>(getTickCount());

	int rowNumber = image.rows;//行数
	int colNumber = image.cols * image.channels();//每一行元素个数 = 列数 x 通道数
	for (int i = 0; i < rowNumber; i++)//行循环
	{
		uchar* data = image.ptr<uchar>(i);//获取第i行的首地址
		for (int j = 0; j < colNumber; j++)//列循环
		{
			//开始处理
			data[j] = 255;
		}
	}

	double end = static_cast<double>(getTickCount());
	double time = (end - start) / getTickFrequency();
	cout << "指针操作运行时间为：" << time << "秒" << endl;
	imshow("指针操作", image);
	//---------------------------------------------------

	//-----------------迭代器操作------------------------
	start = static_cast<double>(getTickCount());

	Mat_<Vec3b>::iterator it = image.begin<Vec3b>();//初始位置的迭代器
	Mat_<Vec3b>::iterator itend = image.end<Vec3b>();//终止位置的迭代器
	for (; it != itend; it++)
	{
		//处理BGR三个通道
		(*it)[0] = 255;//B
		(*it)[1] = 255;//G
		(*it)[2] = 0;//R
	}

	end = static_cast<double>(getTickCount());
	time = (end - start) / getTickFrequency();//计算时间
	cout << "迭代器操作运行时间为：" << time << "秒" << endl;
	imshow("迭代器操作", image);
	//---------------------------------------------------

	//----------------动态地址计算-----------------------
	start = static_cast<double>(getTickCount());

	rowNumber = image.rows;
	colNumber = image.cols;
	for (int i = 0; i < rowNumber; i++)
		for (int j = 0; j < colNumber; j++)
		{
			//处理BGR三个通道
			image.at<Vec3b>(i, j)[0] = 0;//B
			image.at<Vec3b>(i, j)[1] = 255;//G
			image.at<Vec3b>(i, j)[2] = 0;//R
		}

	end = static_cast<double>(getTickCount());
	time = (end - start) / getTickFrequency();//计算时间
	cout << "动态地址操作运行时间为：" << time << "秒" << endl;
	imshow("动态地址操作", image);
	//---------------------------------------------------

	cvWaitKey(0);
	return 1;

}

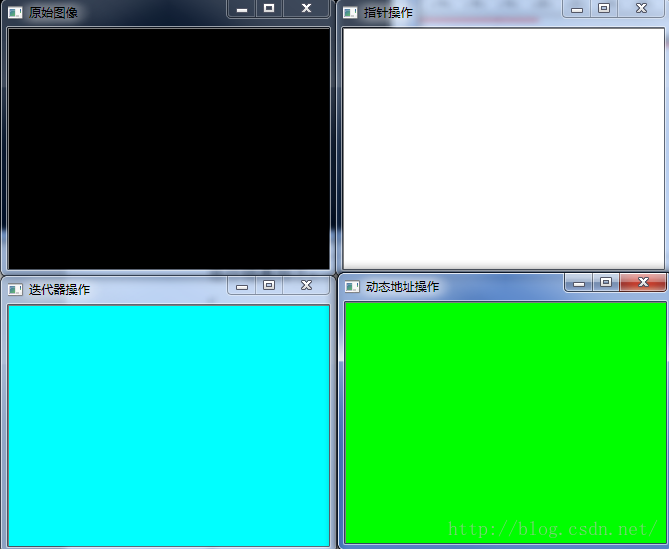

运行结果如下：

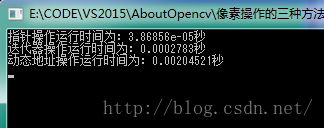

Debug模式下运行时间如下：

Release模式下运行时间如下：

可以看到指针操作在Debug模式和Release模式下均是最快的，动态地址和迭代器操作稍微慢点。



一些说明：

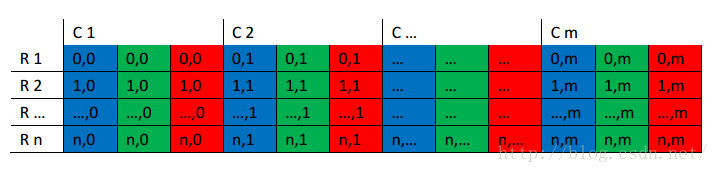

1.      RGB颜色模型的矩阵如下（opencv中通道顺序为BGR）：

因此，指针操作的时候，每行的元素个数为：列数x通道数。

Mat类提供了ptr函数可以得到图像任意行的首地址。



2.      在迭代法中，我们所需要做的仅仅是获得图像矩阵的begin和end，然后迭代从begin到end。将*操作符添加在迭代指针前，即可以访问当前指向的内容。相比于指针直接访问可能出现越界问题，迭代器绝对是非常安全的方法。

3.      成员函数at(int y, int x)可以用来存取图像元素，但是必须在编译期知道图像的数据类型。对于彩色图像，每个像素由三个部分构成：蓝色通道、绿色通道和红色通道（BGR）。因此，对于一个包含彩色图像的Mat，会返回一个由三个8位数组成的向量。Opencv将此类型的向量定义为Vec3b，即由三个unsigned char组成的向量。这也解释了为什么存取彩色图像像素的代码可以写出如下形式

image.at<Vec3b>(j, i)[channel] = value;

另外：

而对于单通道的灰度图像就简单很多了：

image.at<uchar>(i,j);

这里要注意at中(i,j)的顺序表示的是第i行第j列，跟Point(i,j)和Rect(i,j)中表示第j行第i列是相反的，如果把这个搞混了，很容易导致内存异常，还不容易发现错误。

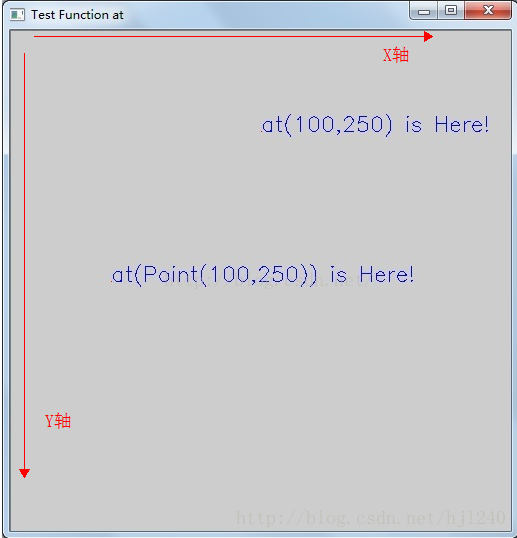

补充说明一下：OpenCV中坐标体系中的零点坐标定义为图片的左上角，X轴为图像矩形的上面那条水平线，从左往右；Y轴为图像矩形左边的那条垂直线，从上往下。在Point(x,y)和Rect(x,y)中，第一个参数x代表的是元素所在图像的列数，第二个参数y代表的是元素所在图像的行数，而在at(x,y)中是相反的。

参考文献

OpenCV3编程入门

OpenCV坐标系与操作像素的四种方法
