在PCB设计中，电感封装的选型直接影响电路性能、布局效率、热管理能力及系统可靠性。合理的封装选择不仅能优化空间利用率，还能提升电磁兼容性（EMC）和长期稳定性。以下从封装类型、尺寸参数、应用场景适配、布局协同设计、热管理策略等维度，系统阐述电感封装选型的关键要点。

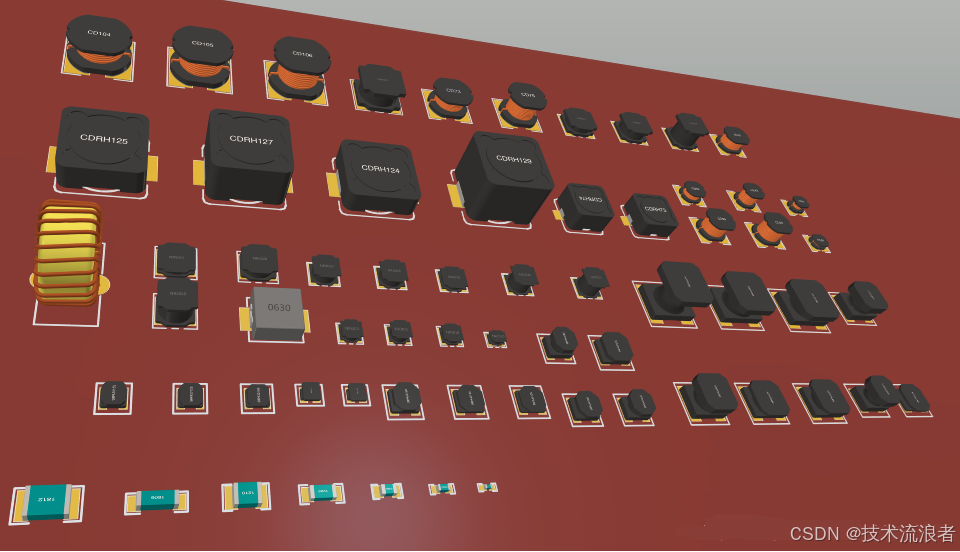

一、电感封装类型与特性分析

1. 贴片电感（SMD）

特点：体积小、适合高密度PCB布局，自动化生产兼容性好。
- 屏蔽型：如一体成型电感（TDK VLS系列），通过磁屏蔽层减少漏磁干扰，适用于高频开关电源和射频电路。
- 非屏蔽型：如叠层电感（Murata LQH系列），成本低但易受外部磁场影响，适用于低频滤波和信号级电路。
常见封装：
- 0402/0603：用于便携设备（如手机、TWS耳机）的电源管理模块。
- 2520/4532：支持大电流（如Irms≥5A），用于服务器电源和工业设备。

2. 插件电感（Through-Hole）

特点：机械强度高、散热性能好，但占用PCB空间大。
- 工字电感：如谷景DLGB系列，通过绕线结构实现高电感值，适用于工频滤波和电源输入级。
- 环形电感：磁路闭合、漏磁小，适用于大功率逆变器和光伏设备。
典型应用：家电控制板、LED驱动电源等对尺寸不敏感的场景。

3. 特殊封装类型

共模电感：双绕组结构（如Würth WE-CMB系列），用于USB、以太网等接口的共模噪声抑制，封装需兼顾差模阻抗与共模抑制比。
功率电感：带散热基座的设计（如Vishay IHLP系列），支持底部焊接散热，适用于汽车启停系统等高热环境。

二、封装尺寸与安装方式的选择依据

1. 尺寸参数匹配

PCB空间限制：根据预留给电感的安装区域选择封装尺寸。例如：
- 手机主板：优先选择0402（1.0×0.5mm）或0603（1.6×0.8mm）贴片电感。
- 工业电源模块：可选用7×7mm或10×10mm的大尺寸屏蔽电感。
电流承载能力：封装尺寸与Irms（温升电流）正相关。例如，2520封装的贴片电感通常支持3-8A电流，而插件工字电感（如10×12mm）可达20A以上。

2. 安装方式优化

表面贴装（SMT）：
- 优点：适合自动化生产，焊接一致性高。
- 注意事项：需避免封装底部焊盘与散热过孔冲突，防止虚焊。
通孔插装（THT）：
- 优点：抗振动性强，适用于汽车和航空航天领域。
- 设计要点：预留足够的引脚间距（如5.08mm标准间距），避免波峰焊时相邻引脚短路。

三、应用场景与封装适配策略

1. 高频通信设备（如5G基站、毫米波雷达）

选型要求：低寄生电容（≤0.5pF）、高自谐振频率（SRF≥5GHz）。
推荐封装：
- 空芯绕线电感（如Coilcraft 0402HP系列），Q值≥50，减少插入损耗。
- 陶瓷基板电感（如Taiyo Yuden LBC系列），支持40GHz频段。

2. 开关电源（BUCK/BOOST拓扑）

选型要点：
- 优先选用屏蔽一体成型电感（如TDK SPM系列），降低开关噪声辐射。
- 计算电感体积与热损耗关系，例如：1MHz开关频率下，4.7μH电感建议封装不小于5×5mm7。

3. 汽车电子（如ECU、BMS）

严苛条件适配：
- 温度范围：-55℃~150℃（AEC-Q200认证电感，如Vishay IHLP-6767）。
- 抗振动设计：采用底部填充胶固定贴片电感，或选择带卡扣的插件封装。

四、布局协同设计与EMI抑制

1. 布局优化原则

磁场隔离：
- 屏蔽电感与敏感信号线（如时钟线、ADC输入）保持≥3mm间距。
- 非屏蔽电感下方挖空底层铜箔，减少涡流损耗。
接地设计：
- 电感接地引脚通过多个过孔连接至内部地平面，降低回路阻抗。
- 共模电感需对称布局，确保差模信号路径平衡。

2. EMI抑制措施

屏蔽罩加装：在电感顶部放置镍锌铁氧体屏蔽罩（如Laird Tflex系列），抑制30MHz~1GHz频段辐射。
磁珠辅助滤波：在电感输出端串联高频磁珠（如Murata BLM系列），进一步衰减GHz级噪声。

五、热管理策略与可靠性提升

1. 散热设计

导热路径优化：
- 大电流电感（如Irms≥10A）底部铺设铜箔散热片，并通过过孔连接至背面散热层。
- 使用导热胶（如Bergquist GF4000）填充电感与PCB之间的空隙。
主动散热方案：
- 液冷散热：在电感封装内集成微通道（如TDK MagLayer），支持冷却液循环。
- 强制风冷：布局时预留风道，避免气流被周边元件阻挡。

2. 寿命与可靠性测试

温升测试：通过红外热像仪监测满载运行时的表面温度，确保低于材料耐受极限（如铁氧体磁芯≤125℃）。
机械应力测试：
- 振动测试：模拟汽车环境（20G加速度，50~2000Hz），验证焊点可靠性。
- 跌落测试：评估便携设备中0402电感抗冲击性能。

六、特殊场景下的封装选型

1. 高海拔环境（如卫星通信设备）

封装气密性要求：选择塑封或陶瓷封装电感，避免空气电离导致参数漂移。
辐射加固设计：采用磁屏蔽+硅胶灌封的组合方案（如Vishay MIL-PRF-39010系列）。

2. 柔性电路板（FPC）应用

超薄封装需求：选用厚度≤0.8mm的薄膜电感（如TDK TFM系列），弯曲半径≥5mm。
粘合工艺：使用柔性导电胶（如3M 9703）代替焊锡，提高抗弯折能力。

七、常见误区与选型优化

1. 误区规避

过度追求小封装：0402电感虽节省空间，但DCR（直流电阻）通常比0805封装高30%，可能导致效率下降。
忽视封装耐压：高压电路（如100V输入）需选择引脚间距≥2.5mm的封装，避免爬电距离不足。

2. 成本与性能平衡

降本策略：
- 在非关键路径（如LED驱动）使用叠层电感替代绕线电感，成本降低40%。
- 批量采购时与厂商协商定制公差（如电感量±10%），减少筛选损耗。
性能优先场景：
- 射频匹配电路选用价格高但温漂系数＜50ppm/℃的薄膜电感。
- 医疗设备优先选择磁屏蔽+环氧树脂灌封的军工级封装。
