测试example-uart串口功能-printf

一、环境准备

电脑系统：Windows 10 专业版 22H2

IDE：VScode

测试硬件：AG32VF407

二、测试步骤

1、测试目的

启用printf功能

2、查看原理图

串口属于外设，找到外部Pin号

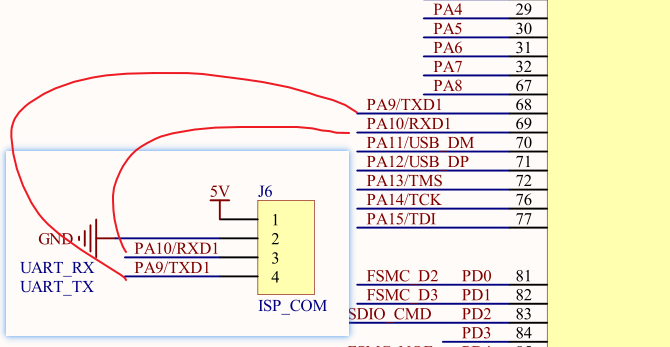

如图：Tx-68        Rx-69

3、查找内部信号命名

AGRV2K 逻辑设置.pdf: (访问密码: 1666)s

上面pdf中查找 Function_Pin ：

UART0_UARTRXD        UART0_UARTTXD

UART1_UARTRXD        UART1_UARTTXD

UART2_UARTRXD        UART2_UARTTXD

UART3_UARTRXD        UART3_UARTTXD

UART4_UARTRXD        UART4_UARTTXD

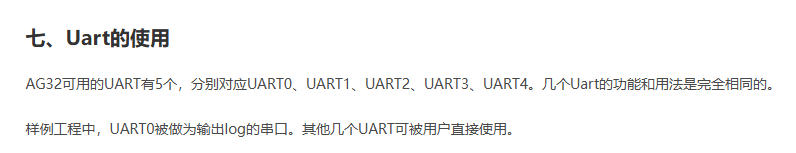

 有5个串口，只占用内部信号，外部引脚没有固定，因此都可以使用。按照例程一步步看吧。

另外要实现ISP功能下载，只能用UART0.

4、修改ve

SYSCLK 200
BUSCLK 100
HSECLK 8

GPIO4_1 PIN_31  # LED_D2
GPIO4_2 PIN_32  # LED_D3

UART0_UARTRXD PIN_69
UART0_UARTTXD PIN_68

5、修改platformio.ini

①logger_if = UART0

②build_flags = -DBAUD_RATE=115200

用的版本被注释了，需要取消注释，并顶格。

添加字段，-D表示为define，BAUD_RATE=115200表示波特率为115200

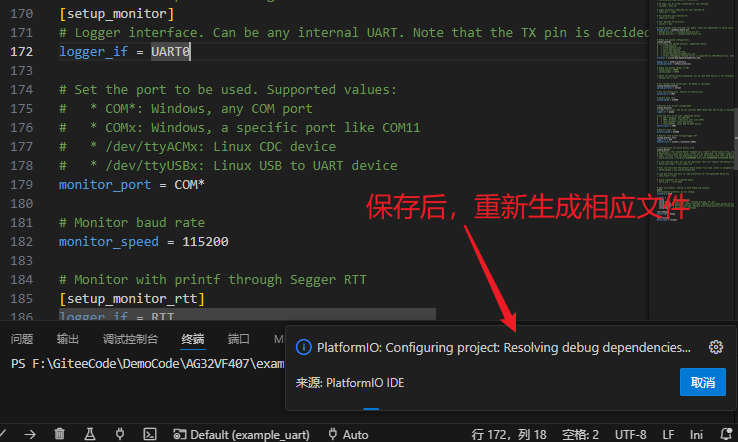

保存，等待环境自动生成相应文件

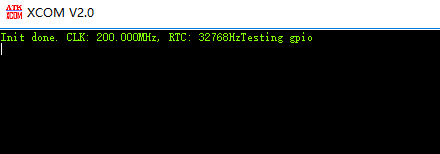

6、编译下载查看效果

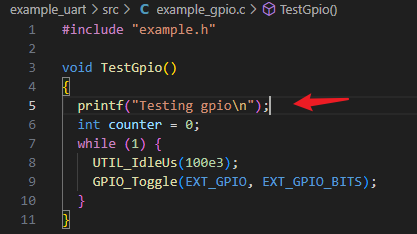

图示内容在代码位置：



7、替换其他串口

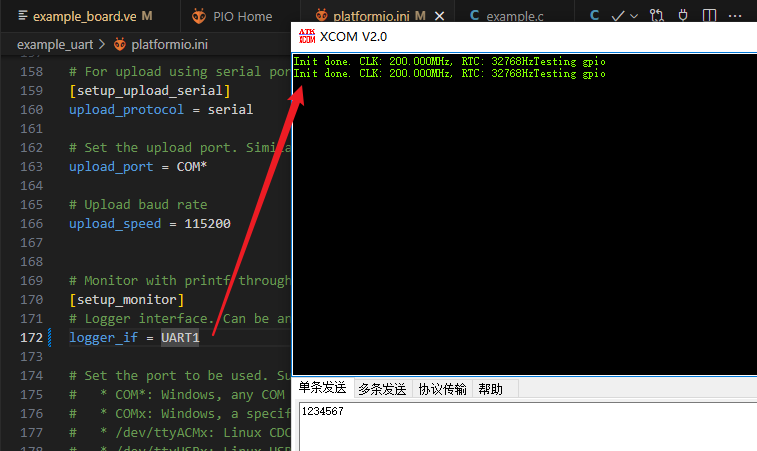

将UART0替换为UART1，实现printf功能。

在上面的基础上，只需要将ve文件链接信息修改下，以及ini文件中logger_if修改下

SYSCLK 200
BUSCLK 100
HSECLK 8

GPIO4_1 PIN_31  # LED_D2
GPIO4_2 PIN_32  # LED_D3

//UART0_UARTRXD PIN_69
//UART0_UARTTXD PIN_68

UART1_UARTRXD PIN_69
UART1_UARTTXD PIN_68

# Monitor with printf through UART
[setup_monitor]
# Logger interface. Can be any internal UART. Note that the TX pin is decided by the .ve file in setup_logic section.
logger_if = UART1



8、不启用printf

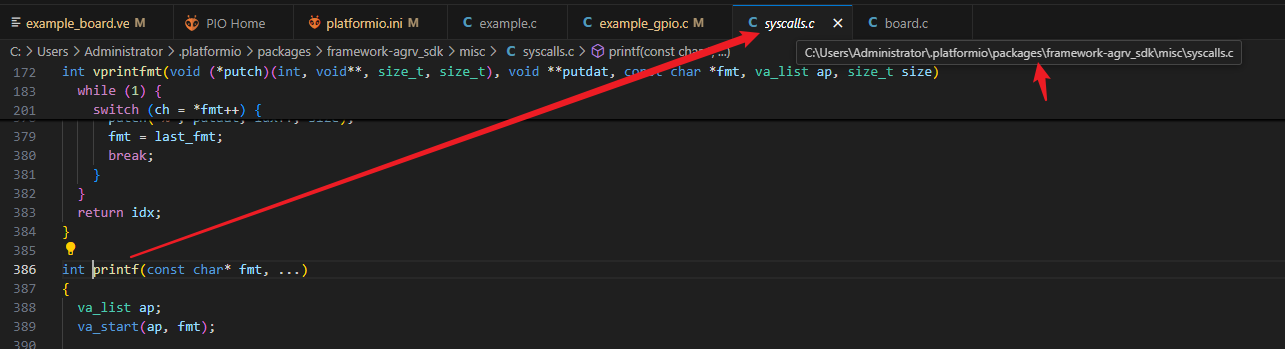

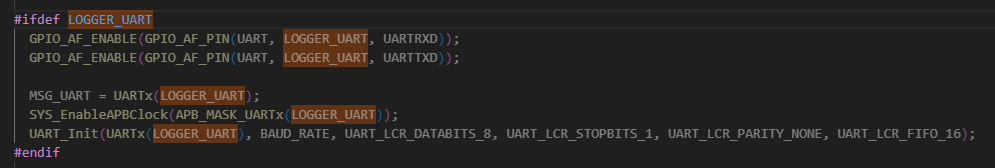

①测试发现将ini文件中的logger_if注释掉就行，暂时发现代码内宏定义LOGGER_UART同步变为未定义状态，未找到logger_if与LOGGER_UART相关的部分代码（有找到的同学，也下面评论下哈，谢谢！）。

初始化部分无效

②也可以将ve文件中信号与引脚链接断开，有点自欺欺人吧，内部还在运行，只是没有引脚联通外部

③将所有printf注释掉，或者直接修改printf，不过printf作为基础函数，不是weak函数，修改后其他工程估计也不能用了。

四、工程资料下载

example_uart_printf.rar: (访问密码: 1666)​​​​​​​
