EtherCAT从机代码自动生成(SSC部署)

EtherCAT Slave Design | Quick Guide(EtherCAT从机设计|快速指南)

测试

SSC目标

使用SSC工具创建从机项目,在*xlsx文件中定义自己的对象。创建从机源代码和ESI文件,运行从机程序。

一、下载安装SSC

1、网盘下载

EtherCAT从协议栈_SSC工具
 (访问密码:1666)

2、官网下载
3、下载后默认安装即可

二、创建一个SSC工程

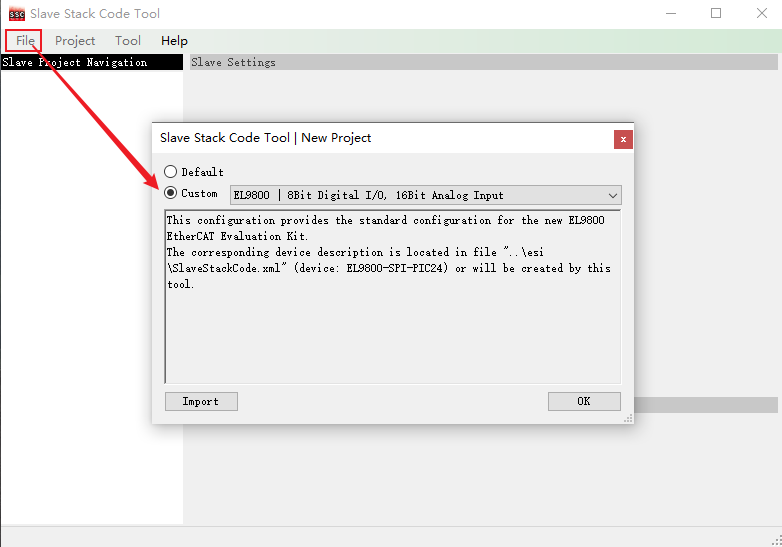

1、配置新建一个IO板卡

测试

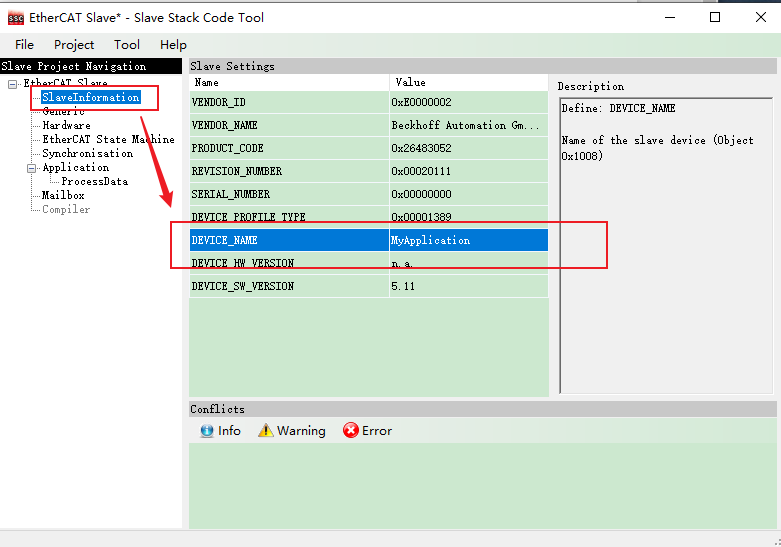

2、修改从机信息

设置设备名称为“MyApplication”

测试

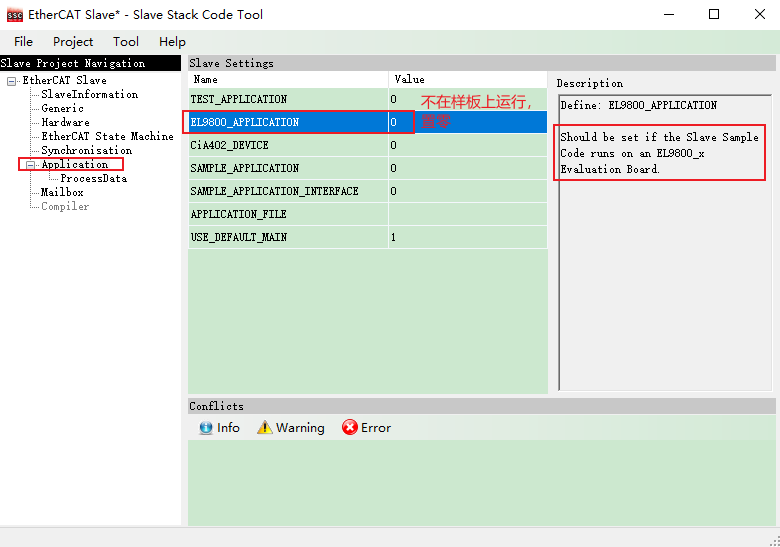

3、由于不在样板上运行,故“APPLICATION”置零

测试

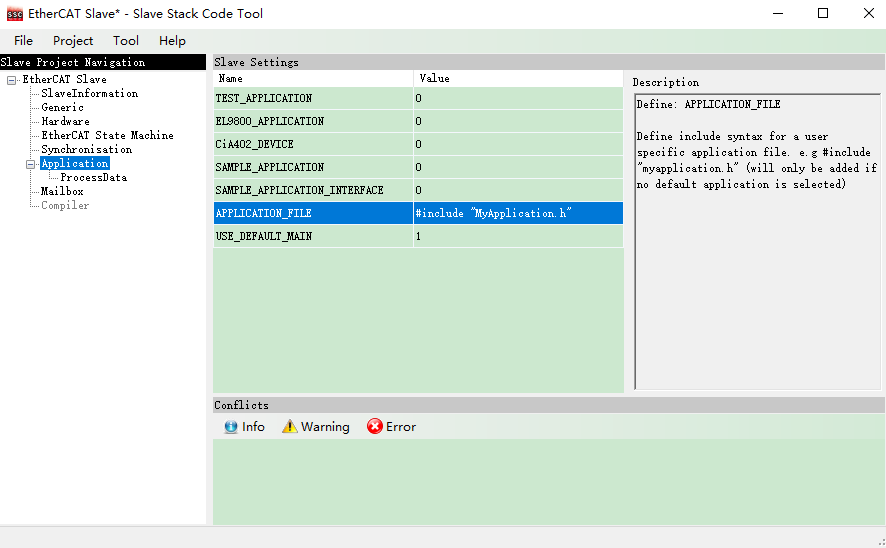

4、应用程序文件自定义头文件

测试

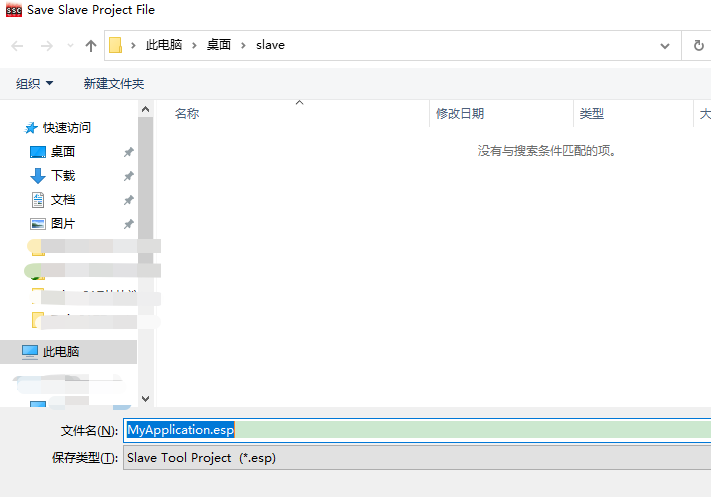

5、右键保存项目配置文件(.esp)

测试

二、创建一个应用程序

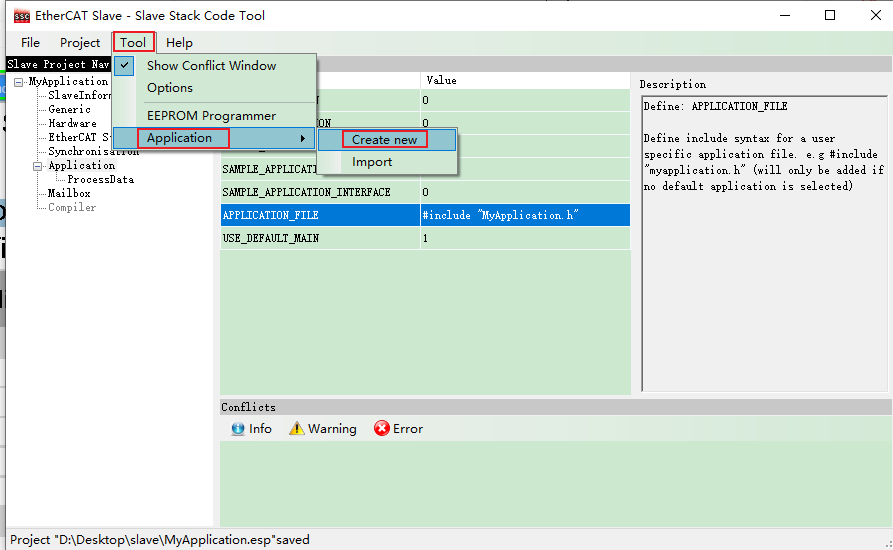

1、创建新的应用程序描述文件

(Tool-> Application->Create new)

测试

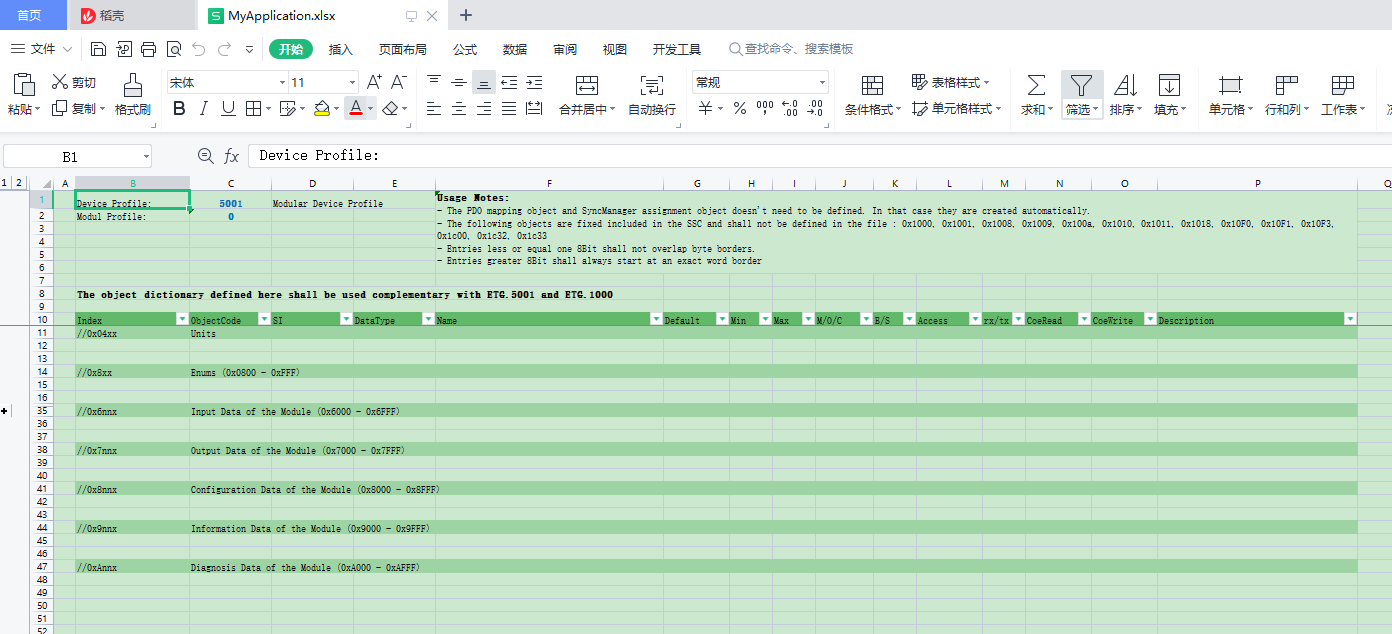

2、添加对象描述搭到Excel文件中

测试

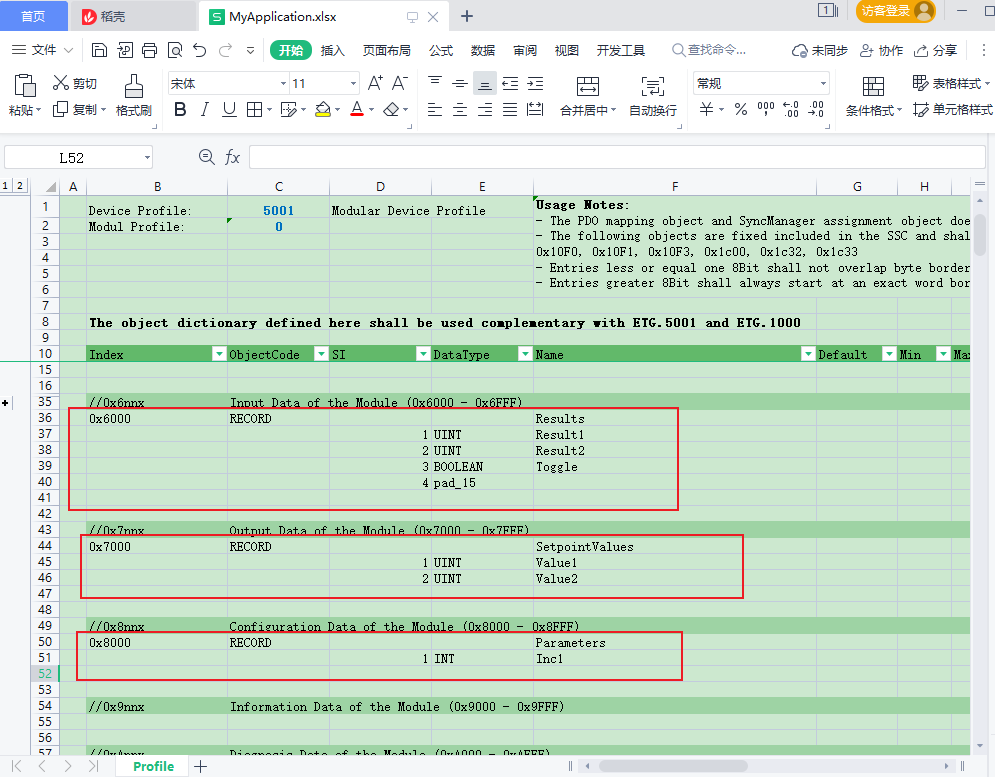

3、根据实际需求,填写配置

测试

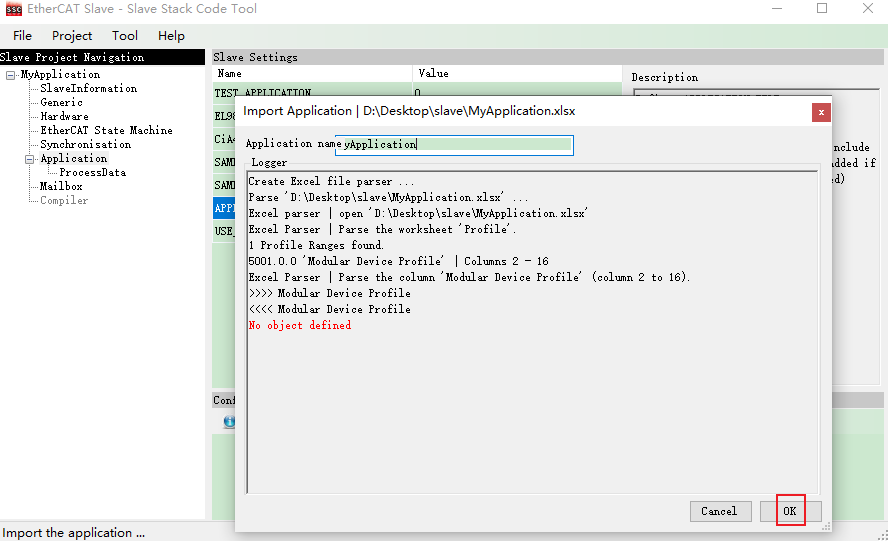

4、保存Excel文件并关闭“import application”

配置导入完成。

测试

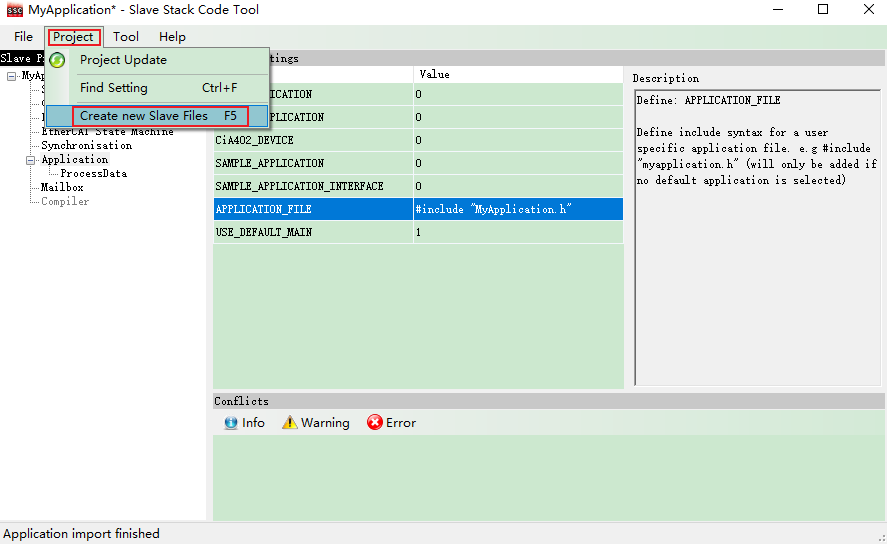

5、创建从站文件

测试

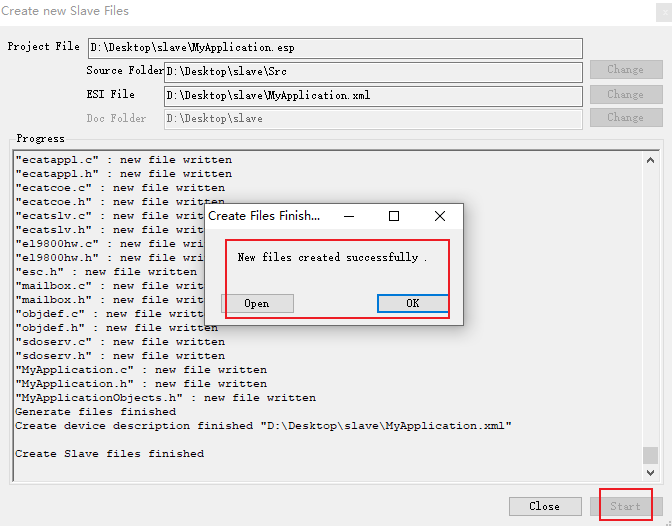

6、Start开始自动生成代码

测试

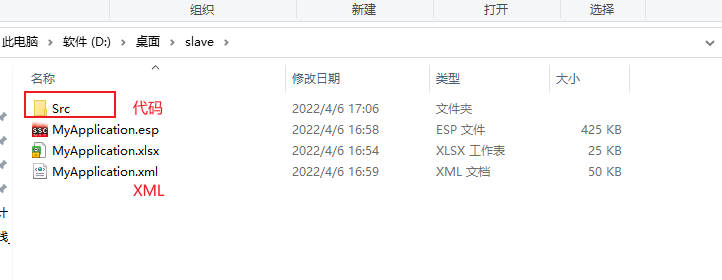

7、需要的代码生成完毕,关闭SSC软件即可

测试

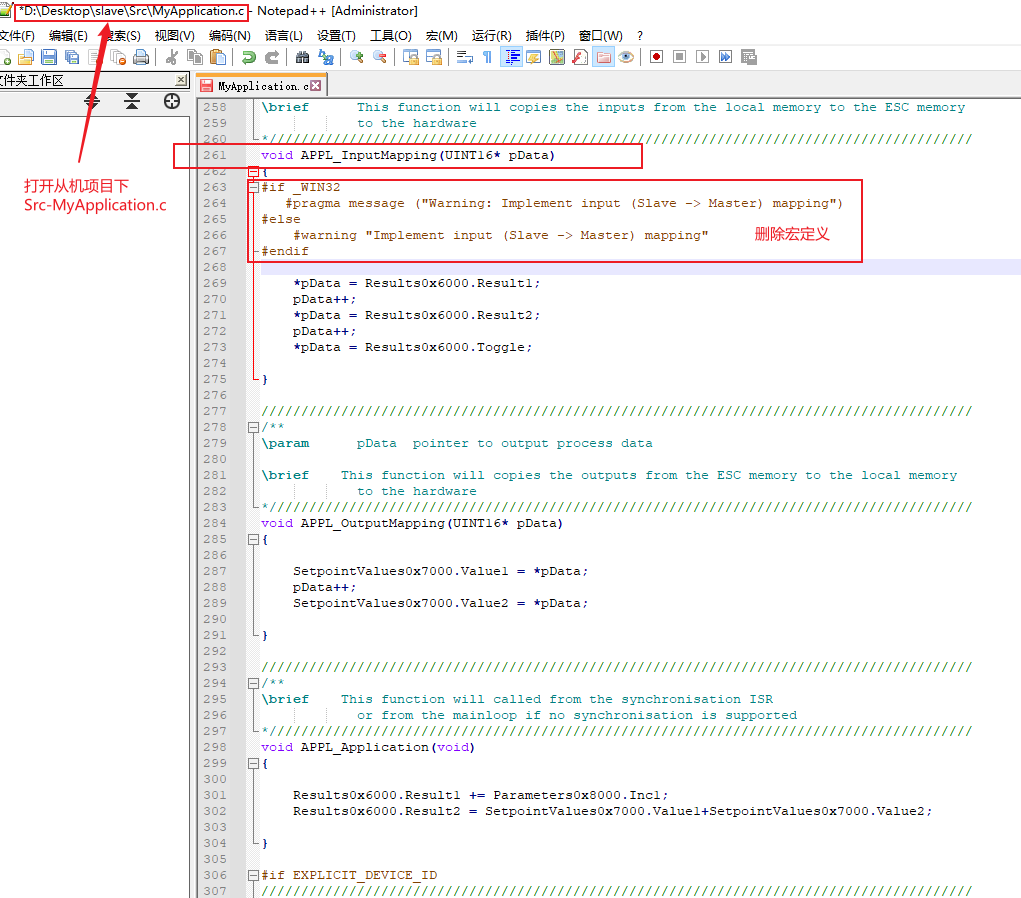

三、修改生成的代码,可添加简单逻辑

可将生产的代码移植到需要的工程中使用。

测试
