C#上位机与三菱PLC的通信07--使用第3方通讯库读写数据

1、通讯库介绍

mcprotocol 是一个基于 Node.js 的三菱 PLC MC 协议通信库，具有以下特点：

支持多种三菱 PLC MC 协议的设备，如 FX3U、Q03UDECPU、QJ71E71 等。

支持多种功能码和数据类型，如读取线圈（M）、读取寄存器（D）、写入寄存器（D）、读取扩展寄存器（D*）、读取位寄存器（X/Y）、读取字寄存器（W）等。

支持多种通信方式，如 TCP、UDP、串口等。

代码结构清晰，易于扩展和二次开发。支持 Promise、async/await 等语法糖，提高开发效率。

mcprotocol 的主要功能是实现与三菱 PLC MC 协议设备之间的数据交互，例如读取设备上的某个寄存器的值，并将其传递给 Node.js 应用程序。在使用该库进行开发时，需要先连接到 PLC 设备，然后使用库提供的接口进行数据读写操作。

通讯协议库是一种软件开发工具，用于实现PLC与其他设备之间的通讯功能。三菱PLC通讯协议库是一款专门为三菱PLC开发的通讯协议库，可以实现PLC与上位机、HMI、SCADA系统等设备之间的数据交换和通讯。

三菱PLC通讯协议库具有以下主要功能：

（1）数据读写功能：可以实现对PLC内部数据的读写操作，包括读取PLC内部寄存器的值、写入数据到PLC内部寄存器等。

（2）报警处理功能：可以实时监测PLC的报警信息，并将报警信息传输给上位机或其他设备进行处理。

（3）远程监控功能：可以实现对PLC的远程监控和控制，可以通过上位机或HMI实时查看和操作PLC的运行状态。

（4）数据传输功能：可以实现PLC与其他设备之间的数据传输，包括实时数据传输、历史数据传输等。

2、开干

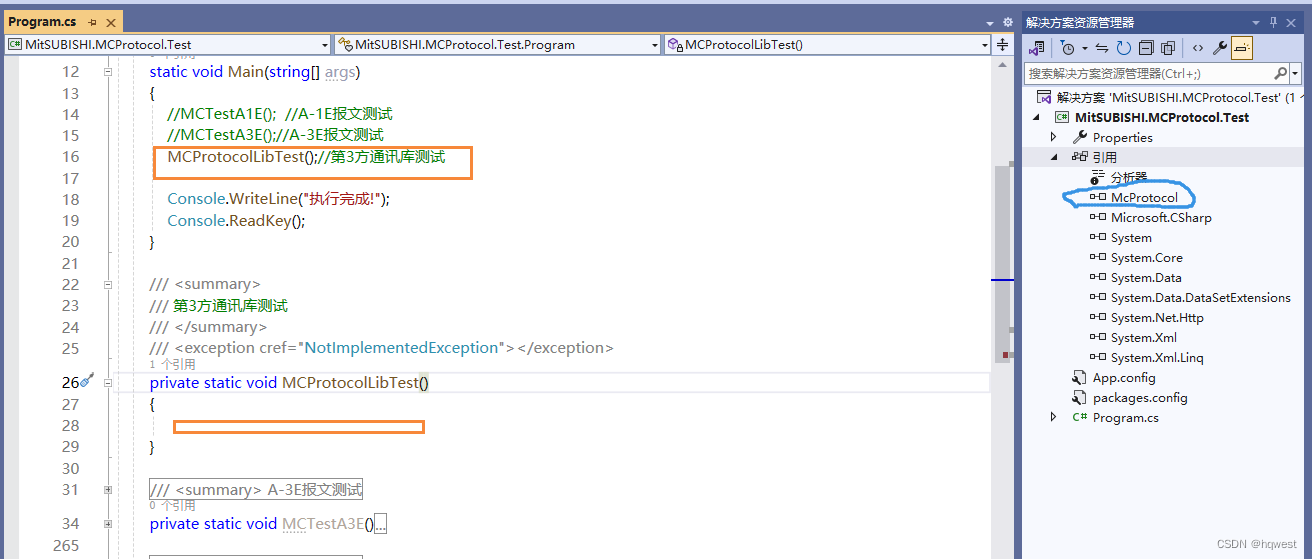

这节继续使用上节的VS2022的项目，增加一个方法 MCProtocolLibTest()，具体怎么创建项目，见上节的过程。C#上位机与三菱PLC的通信04--MC协议之A-1E报文测试

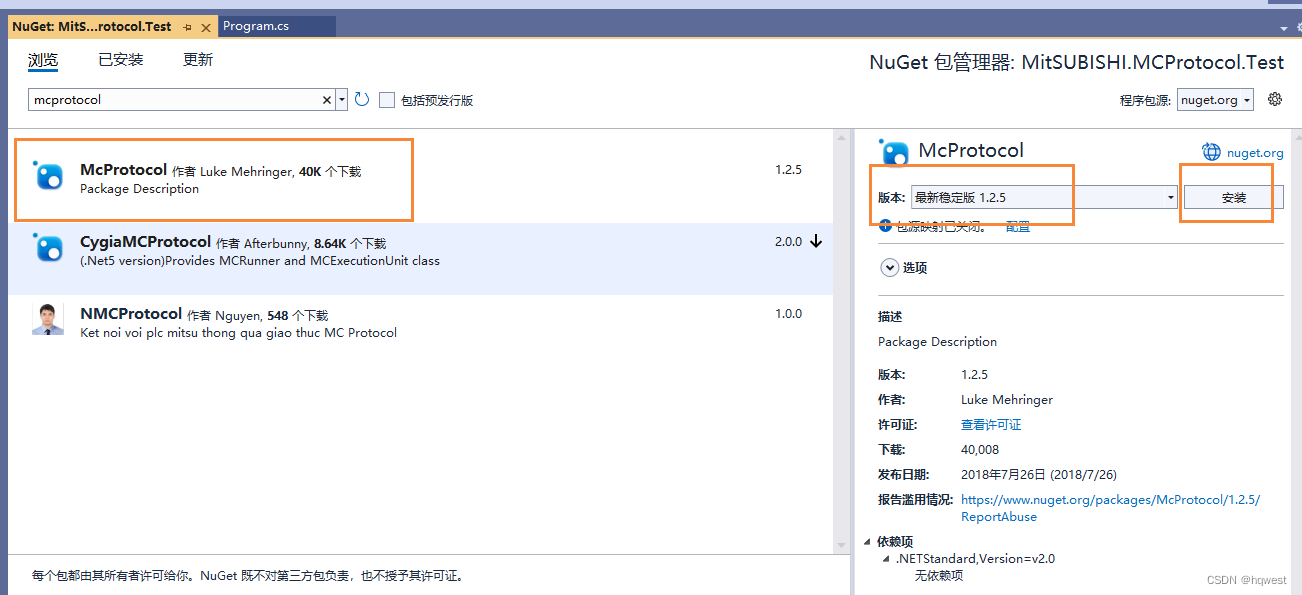

1、引入通讯库

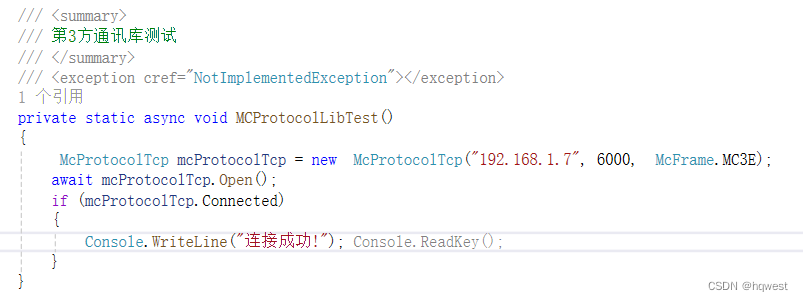

2、连接PLC

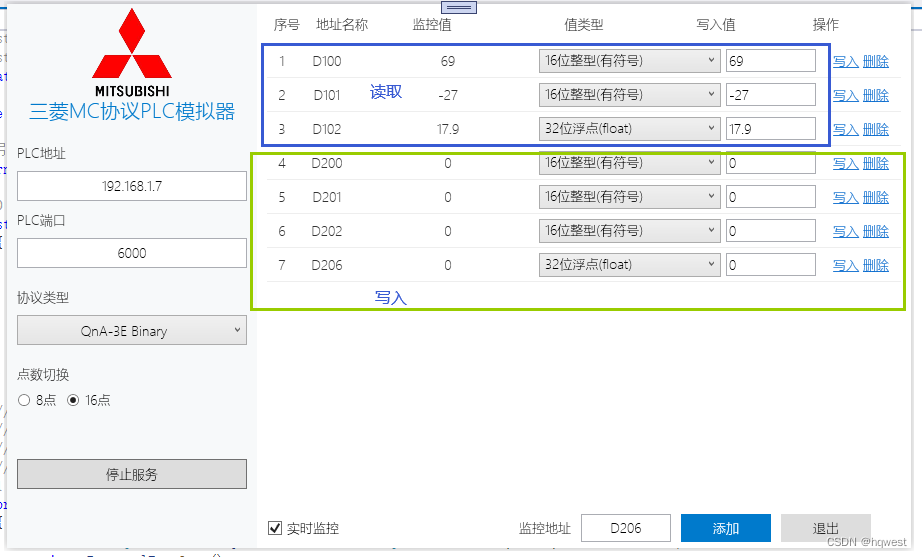

3、启动服务器

4、读写数据

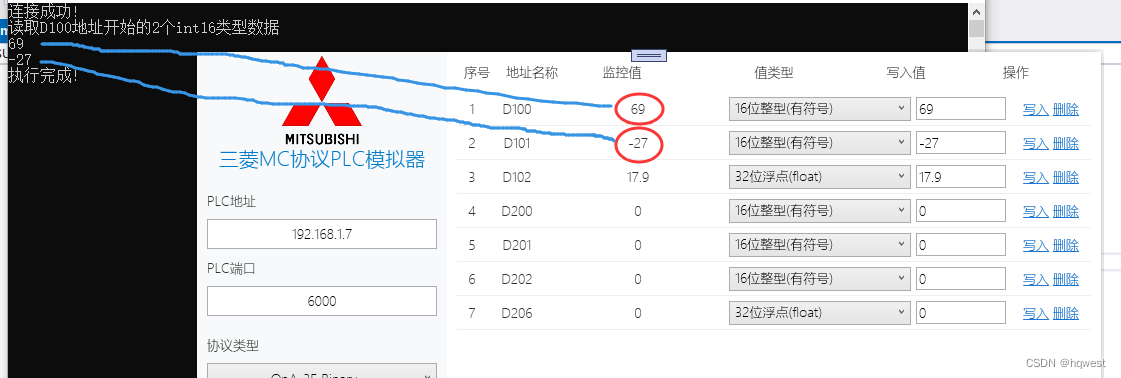

1、读取D100地址开始的2个int16类型数据

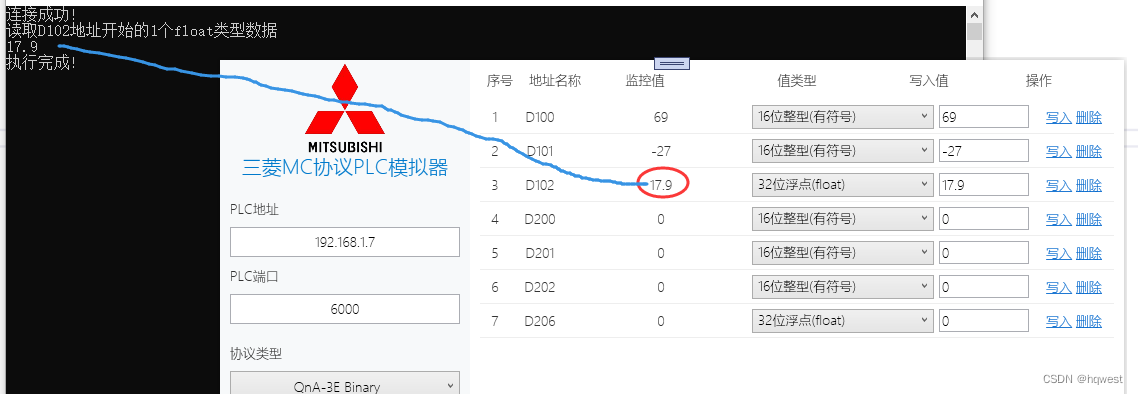

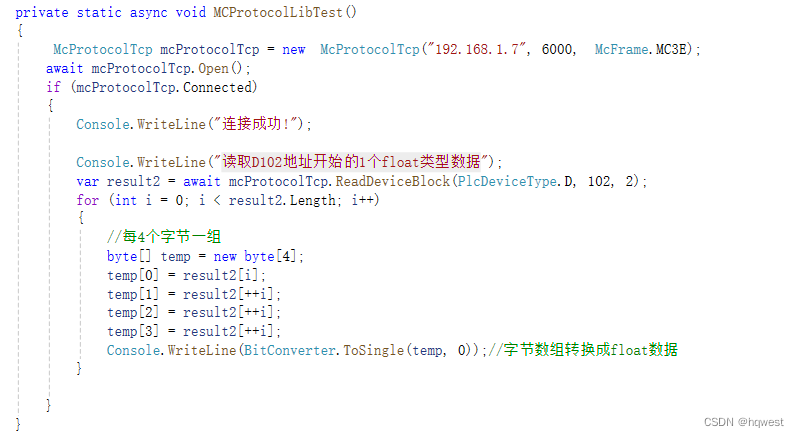

2、 读取D102地址开始的1个float类型数据

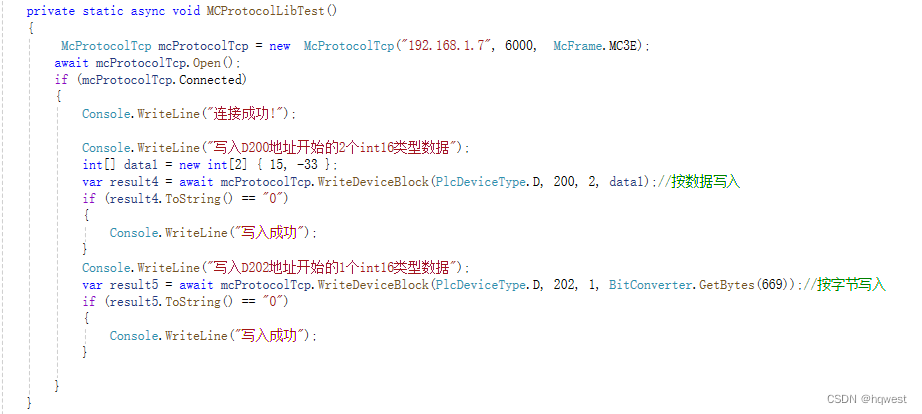

3、写入D200地址开始的2个int16类型数据，写入D202地址开始的1个int16类型数据

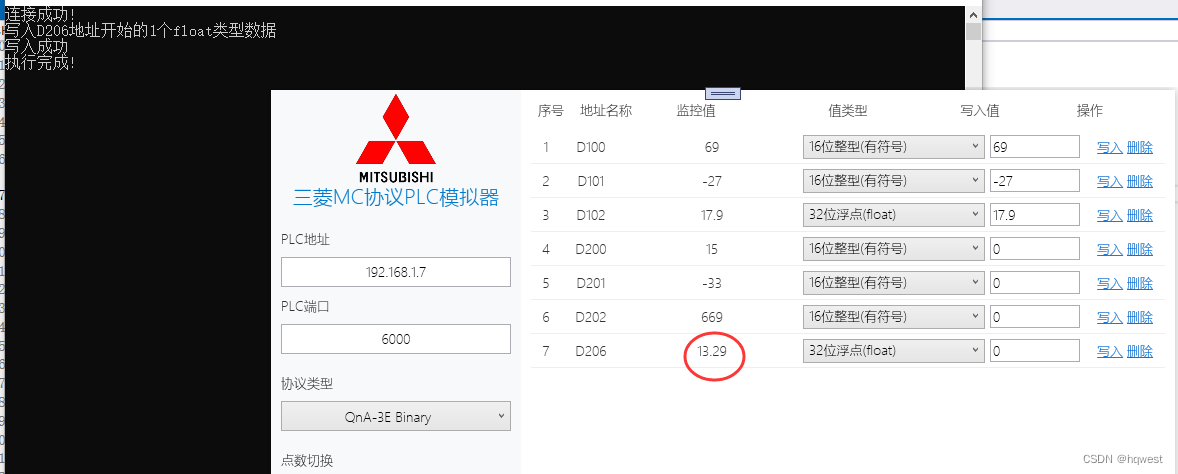

 4、写入D206地址开始的1个float类型数据

 5、完整代码

/// <summary>
/// 第3方通讯库测试
/// </summary>
/// <exception cref="NotImplementedException"></exception>
private static async void MCProtocolLibTest()
{
     McProtocolTcp mcProtocolTcp = new  McProtocolTcp("192.168.1.7", 6000,  McFrame.MC3E);
    await mcProtocolTcp.Open();
    if (mcProtocolTcp.Connected)
    {
        Console.WriteLine("连接成功!");

        //Console.WriteLine("读取D100地址开始的2个int16类型数据");
        //var result1 = await mcProtocolTcp.ReadDeviceBlock(PlcDeviceType.D, 100, 2);
        //for (int i = 0; i < result1.Length; i++)
        //{
        //    //每2个字节一组
        //    byte[] temp = new byte[2];
        //    temp[0] = result1[i];
        //    temp[1] = result1[++i];
        //    Console.WriteLine(BitConverter.ToInt16(temp, 0));//字节数组转换成int16数据
        //}


        //Console.WriteLine("读取D102地址开始的1个float类型数据");
        //var result2 = await mcProtocolTcp.ReadDeviceBlock(PlcDeviceType.D, 102, 2);
        //for (int i = 0; i < result2.Length; i++)
        //{
        //    //每4个字节一组
        //    byte[] temp = new byte[4];
        //    temp[0] = result2[i];
        //    temp[1] = result2[++i];
        //    temp[2] = result2[++i];
        //    temp[3] = result2[++i];
        //    Console.WriteLine(BitConverter.ToSingle(temp, 0));//字节数组转换成float数据
        //}

        //Console.WriteLine("写入D200地址开始的2个int32类型数据");
        //int[] data1 = new int[2] { 15, -33 };
        //var result4 = await mcProtocolTcp.WriteDeviceBlock(PlcDeviceType.D, 200, 2, data1);//按数据写入
        //if (result4.ToString() == "0")
        //{
        //    Console.WriteLine("写入成功");
        //}
        //Console.WriteLine("写入D202地址开始的1个int32类型数据");
        //var result5 = await mcProtocolTcp.WriteDeviceBlock(PlcDeviceType.D, 202, 1, BitConverter.GetBytes(669));//按字节写入
        //if (result5.ToString() == "0")
        //{
        //    Console.WriteLine("写入成功");
        //}


        Console.WriteLine("写入D206地址开始的1个float类型数据");
        float value = 13.29f;
        //float类型的数据占2个寄存器长度
        var result6 = await mcProtocolTcp.WriteDeviceBlock(PlcDeviceType.D, 206,2, BitConverter.GetBytes(value));
        if (result6.ToString() == "0")
        {
            Console.WriteLine("写入成功");
        }
    }
}
