the Stratix 10 DX FPGA Development Kit.
Device target: 1SD280PT2F55E2VGS1 (ES Device)
ACDS Release: Quartus Prime Pro 19.4
参考文档:ug-s10-emi.pdf
1、开发板配的是8GB RDIMM的测试工程,基于x8模式的
2、这次测试使用的是32GB的RDIMM(MTA36ASF4G72PZ-2G6E1)
3、使用BTS测试的时候,需要把电脑的杀毒软件关闭,不然有时会出现BTS连接失败
4、下载sof的时候,需要auto detect器件,然后添加sof文件,选中1SD280PT2F55ES1,删除那个1SD280PT2S1
5、在生成EMIF IP的时候,需要注意
(1)Alert_n的位置,alert_n是放置在AC bank的io lane 3, pin index7, IP设置如下,才能把Alert_n分配到BC20;

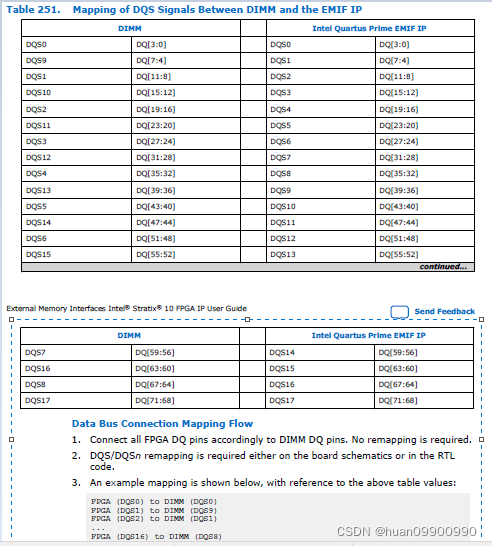

(2)X4设计和X8设计不同,x4设计需要DQ remapping, 具体规则参考S10 emif ug. Chapter 7.4.3.2.

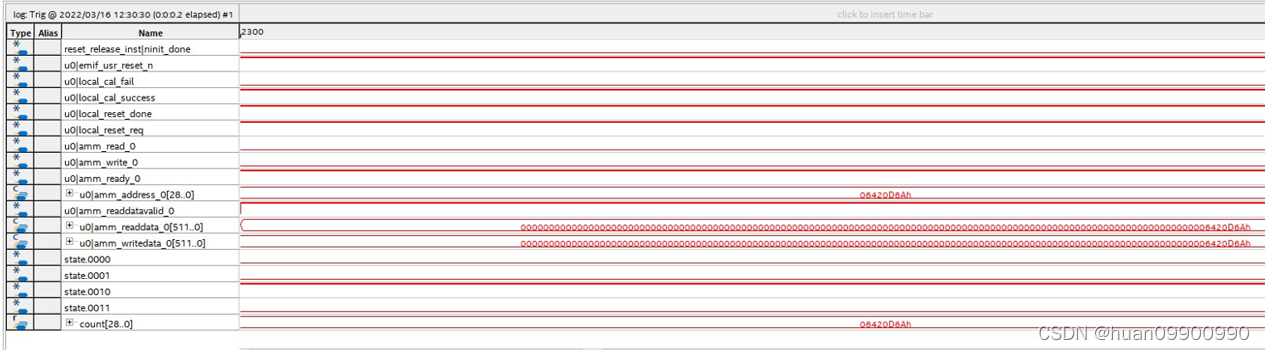

6、对RDIM进行写读操作。STP抓取数据如下,读写数据一致。
