7 操作系统(RTOS)之PIN（GPIO）设备操作

7.1 基本概念介绍

RT-Thread 分为标准版本和 Nano 版本，其特点如下：
RT-Thread 标准版：拥有设备驱动框架，软件包等组件，软件包都是基于设备驱动接口来实现。
RT-Thread Nano：仅仅只是一个 RTOS 内核。没有任何组件。
Nano 是无法直接使用 RT-Thread 丰富软件包功能。
Nano 是一个面向低资源的 MCU 等芯片，不可能增加如同标准版的设备驱动框架。
Nano 需要一套统一设备驱动 API ，屏蔽不同芯片的 HAL 层的区别。方便移植工程到不同的平台。
Nano 需要一套设备驱动 API ，可以方便使用丰富软件包组件。

我们回到第二章，用操作系统IO视角来重新定义一下IO口操作。
芯片上的引脚一般分为 4 类：电源、时钟、控制与 I/O，I/O 口在使用模式上又分为 General Purpose
Input Output（通用输入 / 输出），简称 GPIO，与功能复用 I/O（如 SPI/I2C/UART 等）。
大多数 MCU 的引脚都不止一个功能。不同引脚内部结构不一样，拥有的功能也不一样。可以通过不
同的配置，切换引脚的实际功能。通用 I/O 口主要特性如下：

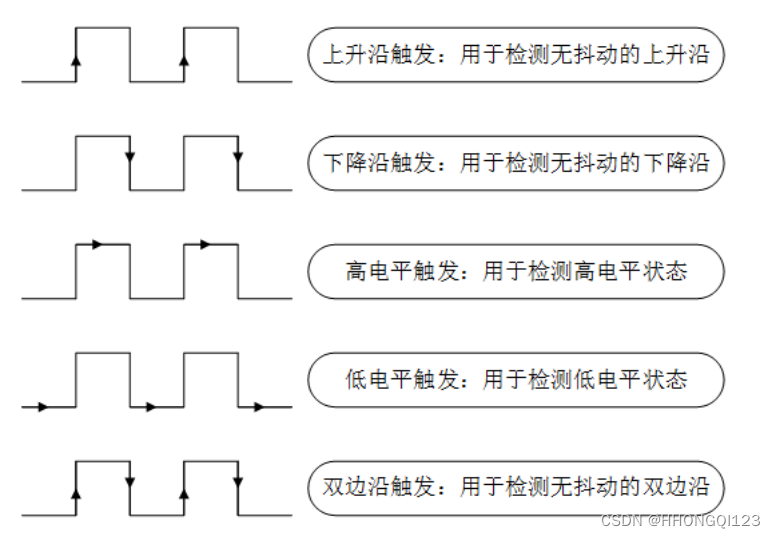

在这里插入图片描述
输入输出模式可控制。
– 输出模式一般包括：推挽、开漏、上拉、下拉。引脚为输出模式时，可以通过配置引脚输出的电
平状态为高电平或低电平来控制连接的外围设备。
– 输入模式一般包括：浮空、上拉、下拉、模拟。引脚为输入模式时，可以读取引脚的电平状态，
即高电平或低电平。

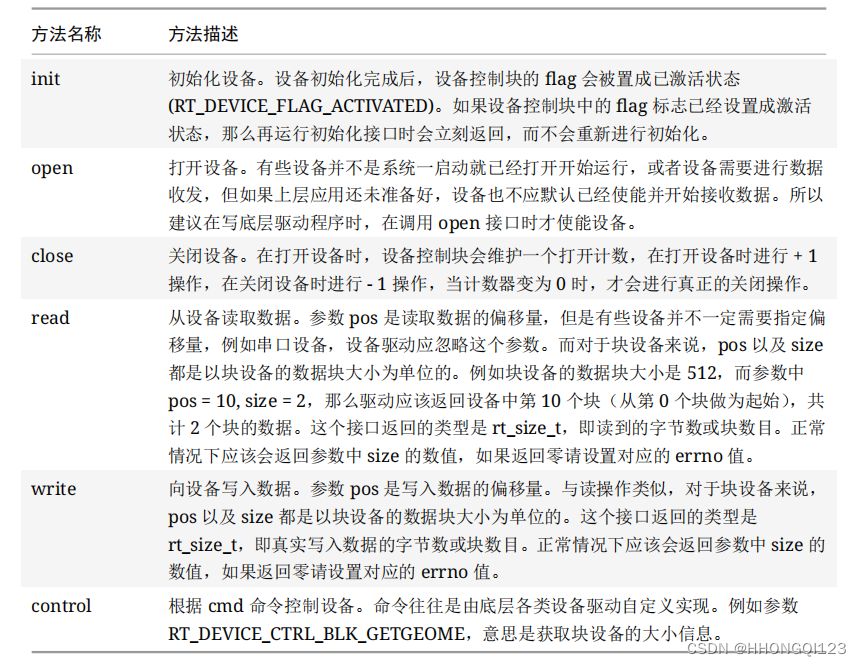

常见的库函数：

  • rt_device_register 注册设备
  • rt_device_unregister 取消注册设备
  • device_init： //初始化函数
  • device_open： //打开设备
  • device_close：//关系设备
  • device_read // 读取设备
  • device_write // 写入设备
  • device_control // 控制设备
    在这里插入图片描述

所以常规操作：注册设备、初始化设备、打开设备。根据输入还是输出，选择对应函数，最后完成后关闭设备。

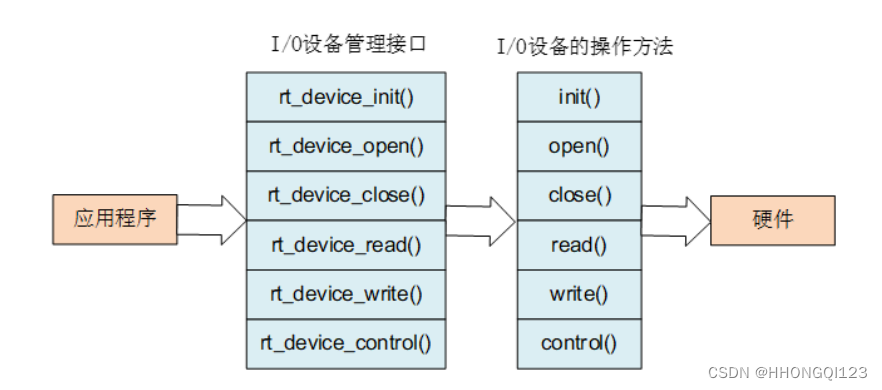

应用程序通过 I/O 设备管理接口来访问硬件设备，当设备驱动实现后，应用程序就可以访问该硬件。I/
O 设备管理接口与 I/O 设备的操作方法的映射关系下图所示：
在这里插入图片描述

7.2 加载device库

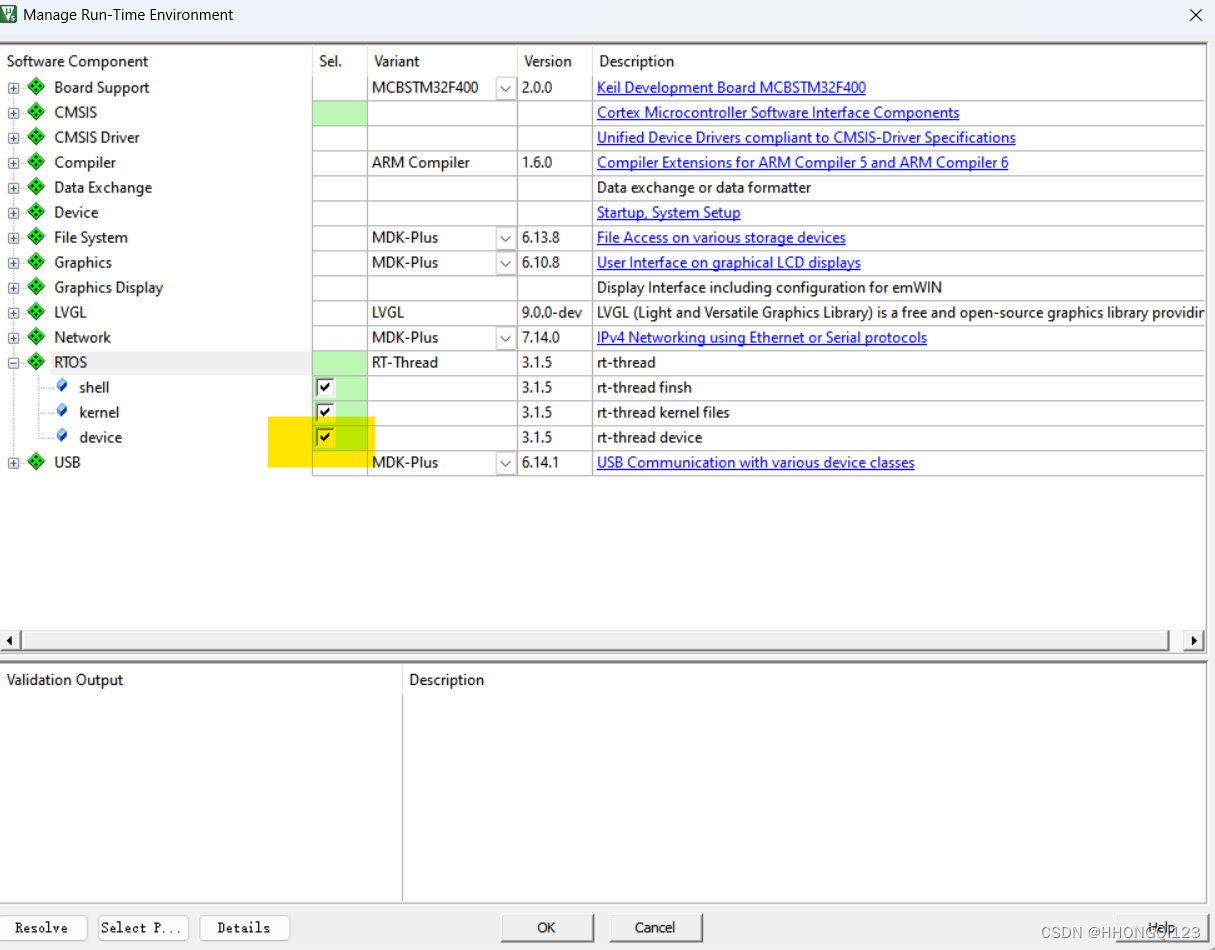

勾选device库

在这里插入图片描述](https://img-blog.csdnimg.cn/3315f53d2a78487099499bbae7d8a302.png)

找到rtconfig.h文件，使能rt-device
在这里插入图片描述

7.3 PIN设备的输出口

7.3.1 配置led驱动文件，修改led.c和led.h 文件

修改 led.c 文件，配置输入模式

rt_err_t LED_Init(rt_device_t dev)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOF,ENABLE);   // APB
	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_OUT;    //  ????
	GPIO_InitStructure.GPIO_OType=GPIO_OType_PP;   //  ????
	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_9|GPIO_Pin_10;
	GPIO_InitStructure.GPIO_PuPd=GPIO_PuPd_NOPULL;
	GPIO_InitStructure.GPIO_Speed=GPIO_Low_Speed;
	GPIO_Init(GPIOF,&GPIO_InitStructure);
	GPIO_SetBits(GPIOF,GPIO_Pin_9|GPIO_Pin_10);

	return RT_EOK;
}

rt_err_t LED_Ctr(rt_device_t dev, int name, void *sta)
{
	LED_Status *status =(LED_Status *)sta;
	switch(name)
	{
		case  led0:
		{
				 if(*status == led_on) GPIO_ResetBits(GPIOF,GPIO_Pin_9);
				 else GPIO_SetBits(GPIOF,GPIO_Pin_9);
				 break;
		 }
		 case  led1:
		{
				 if(*status == led_on) GPIO_ResetBits(GPIOF,GPIO_Pin_10);
				 else GPIO_SetBits(GPIOF,GPIO_Pin_10);
				 break;
		 }
		 default: break;
	 }
	  return RT_EOK;
}

修改 led.h，加载模式

#ifndef  __LED_H
#define  __LED_H

#include "stm32f4xx.h"
#include "rtthread.h"

typedef enum
{
	led_on,
	led_off
}LED_Status;

typedef enum
{
	led0,
	led1,
}LED_Name;


rt_err_t LED_Init(rt_device_t dev);
rt_err_t LED_Ctr(rt_device_t dev, int name, void *sta);
#endif

7.3.2 注册设备

在board.c 里面写入下面的文件

rt_device_t led;
int Board_Init(void)    //
{
	led=rt_device_create(RT_Device_Class_Char,1);
	led->init=LED_Init;
	led->control=LED_Ctr;
	led->open=RT_NULL;
	led->close=RT_NULL;
	led->read=RT_NULL;
	led->write=RT_NULL;
	rt_device_register(led,"led",RT_DEVICE_FLAG_WRONLY);   //
	rt_device_init(led);

	return RT_EOK;
}

INIT_DEVICE_EXPORT(Board_Init);

7.3.3 新建一个线程,操作灯亮和灯灭

static void user_cmd(int argc, char**argv)   // shell_cmd led on
{
	if(argc!=3)
	{
		rt_kprintf("Please input'shell_cmd led <on|off>'\n");
	}
	else
	{
		rt_device_t dev= rt_device_find(argv[1]);  // ????

		if(dev==RT_NULL)
			rt_kprintf("Please input user_cmd led <on|off>'\n");
		else
		{
			rt_err_t err=rt_device_open(dev,RT_DEVICE_OFLAG_WRONLY);   // ???????

			if(err==RT_EOK)
			{
				LED_Status sta;
				if( !rt_strcmp(argv[2],"on"))
					sta=led_on;
				else
					sta=led_off;
				rt_device_control(dev,led0,&sta);
				rt_device_close(dev);
			}
			else
			{
				rt_kprintf("open device fail\r\n");
			}

		}
	}

}
MSH_CMD_EXPORT(user_cmd, user cmd: user_cmd led <on|off>);

输入对应指令, 等待系统返回结果

user_cmd led0 on

7.4 PIN设备的输入口

7.4.1 修改驱动按键驱动文件

修改key.c 文件

rt_err_t Key_Init(rt_device_t dev)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOE,ENABLE);
	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IN;
	GPIO_InitStructure.GPIO_OType=GPIO_OType_PP;
	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4;
	GPIO_InitStructure.GPIO_PuPd=GPIO_PuPd_UP;   // ????
	GPIO_InitStructure.GPIO_Speed=GPIO_Low_Speed;
	GPIO_Init(GPIOE,&GPIO_InitStructure);
}

rt_size_t Key_Read(rt_device_t dev, rt_off_t pos, void *buffer, rt_size_t size)
{
	rt_size_t ops;
	Key_Status *KeyBuff=buffer;
	switch(pos)  // 位置
	{

		case key0:
		{
			if( GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_4) == RESET)
			{
				KeyBuff[pos]=press;
			}
			else
			{
				KeyBuff[pos]=unpress;
			}
			ops=1;
		}
		break;

		case key1:
		{
			if( GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_3) == RESET)
			{
				KeyBuff[pos]=press;
			}
			else
			{
				KeyBuff[pos]=unpress;
			}
			ops=1;
		}
		break;

		case key2:
		{
			if( GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_2) == RESET)
			{
				KeyBuff[pos]=press;
			}
			else
			{
				KeyBuff[pos]=unpress;
			}
			ops=1;
		}
		break;

		default:
			ops=-1;
			break;
	}
	return ops;
}

修改key.h文件

#ifndef  __KEY_H
#define  __KEY_H

#include "stm32f4xx.h"
#include "rtthread.h"
typedef enum
{
	unpress,
	press,
}Key_Status;

typedef enum
{
	  key0,
	  key1,
	  key2,
}Key_Name;
rt_err_t Key_Init(rt_device_t dev);

rt_size_t Key_Read(rt_device_t dev, rt_off_t pos, void *buffer, rt_size_t size);

#endif

7.4.2 注册设备

注册按键

rt_device_t led,key;
void Board_Init(void)    //
{
	led->init=LED_Init;
	led->control=LED_Ctr;
	led->open=RT_NULL;
	led->close=RT_NULL;
	led->read=RT_NULL;
	led->write=RT_NULL;
	rt_device_register(led,"led",RT_DEVICE_FLAG_WRONLY);   //
	rt_device_init(led);

	key->init=Key_Init;
	key->control=RT_NULL;
	key->open=RT_NULL;
	key->close=RT_NULL;
	key->read=Key_Read;
	key->write=RT_NULL;
	rt_device_register(key,"key",RT_DEVICE_FLAG_RDONLY);   //
	rt_device_init(key);
}

7.4.3 新建一个线程,获取按键状态

static void user_cmd(int argc, char**argv)   // shell_cmd led on
{
	if(argc<2)
	{
		rt_kprintf("Please input'shell_cmd led <on|off>'\n");
	}
	else
	{

		rt_device_t dev= rt_device_find(argv[1]);  // 获取句柄

		if(dev==RT_NULL)
			rt_kprintf("Please input'shell_cmd <led|key> <on|off>'\n");
		else
		{
			if(!rt_strcmp(argv[1],"led")&&(argc==3))
			{
				rt_err_t err=rt_device_open(dev,RT_DEVICE_OFLAG_WRONLY);   // 以写入方式打开

				if(err==RT_EOK)
				{
					LED_Status sta;
					if( !rt_strcmp(argv[2],"on"))
						sta=led_on;
					else
						sta=led_off;
					rt_device_control(dev,led0,&sta);

					rt_device_close(dev);
				}
				else
				{
					rt_kprintf("open device fail\r\n");
				}
			}
			else if(!rt_strcmp(argv[1],"key") &&(argc==2))
			{
				rt_err_t err=rt_device_open(dev,RT_DEVICE_OFLAG_RDONLY);
				Key_Status key;
				if(err==RT_EOK)
				{
					if( rt_device_read(dev,key0,&key,1)==1)
					{
						if(key==press)
							rt_kprintf("key0 is press\r\n");
					}
					rt_device_close(dev);
				}
				else
				{
					rt_kprintf("open device fail\r\n");
				}

			}

		}
	}

}
MSH_CMD_EXPORT(user_cmd, user cmd: user_cmd <led|key> <on|off>);

7.5 总结

由于NANO版本的PIN很弱的，所以最好使用标准版来开发设备的开发。
所以在开发设备的流程很对应的驱动函数很简单，可以作为基本的入门介绍。了解这个设备操作流程。也是对后面学习LINUX的设备驱动开发有几个概念。

我们接下来进行图形界面开发介绍，GUI模块也是很重要的模块。
