DSP与FPGA之间SRIO通信——设计问题

Xilinx（赛灵思公司，主要专注于可编程逻辑器件（FPGA）和相关技术的开发）的SRIO IP（Xilinx针对串行可靠互连技术开发的知识产权核心）可以用混合的接口或者分Initiator和Target的AXI4-Stream接口，数据是以Hello Format的包格式传输（SRIO IP的文档里有说明）。为了实现SRIO接口直接访问DDR数据空间，需要将Hello Format包格式转换为AXI4 master接口。
  在我们的系统中，DSP和FPGA通过x4的SRIO链路互连，单条链路最高支持3.125Gbps。为了实现高效的数据传输，一般采用写的方式，比如NWRTIE包或者SWRITE包。如果用读的方式，就需要先发读请求包，然后过一段时间才能收到响应的数据，虽然可以连续发起多个读请求，但是面对大批量的数据传输，读的过程相对来说就比较繁琐，所以在我们的系统里主要用写的方式来实现数据传输。从DSP到FPGA的数据，由DSP发写数据包；从FPGA到DSP的数据，由FPGA发写数据包。

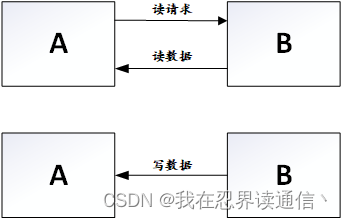

 读写两种方式的区别：



DSP与FPGA之间通信的NWRITE包和SWRITE包的区别：

在DSP与FPGA之间通信时，NWRITE包和SWRITE包是两种常见的通信协议，它们的区别主要体现在数据传输方式和使用场景上：

1.NWRITE包（Normal Write):

·NWRITE包是一种普通写入数据的包，通常用于在DSP和FPGA之间传输普通的数据。

·NWRITE包的数据传输速度一般较慢，适用于一般的数据传输需求。

2.SWRITE包（Stream Write):

·SWRITE包是一种流式写入数据的包，用于在DSP和FPGA之间进行高速数据流传输。

·SWRITE包的数据传输速度非常快，适用于需要高速传输数据的应用场景，比如视频处理、高性能计算等。

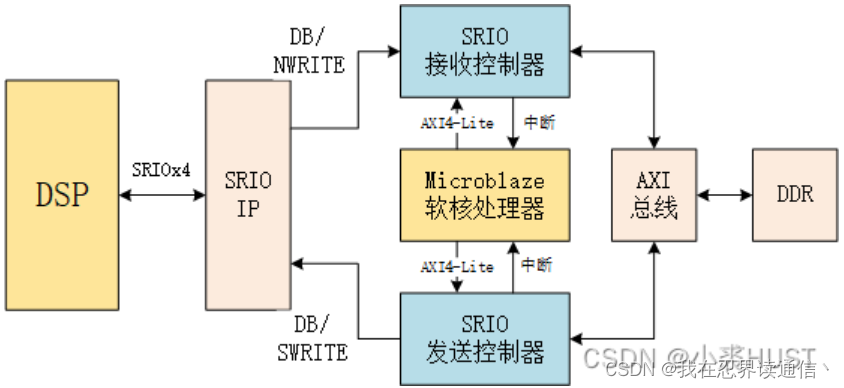

我们的DSP的SRIO外设支持DMA操作，可以将批量的数据以NWRITE包的形式发送。因此FPGA端的SRIO接收控制器主要负责解析NWRITE包；FPGA发送数据则可以采用SWRTIE包，它的额外开销最小，因此SRIO发送控制器主要发送SWRITE包，由MicroBlaze软核处理器（MicroBlaze是Xilinx公司提供的一种基于FPGA可编程逻辑器件的软核处理器）通过AXI4-Lite接口发起启动指令。除了主要的数据传输功能，门铃中断信号的接收与发送也需要实现。

SRIO接收控制器
设计思路

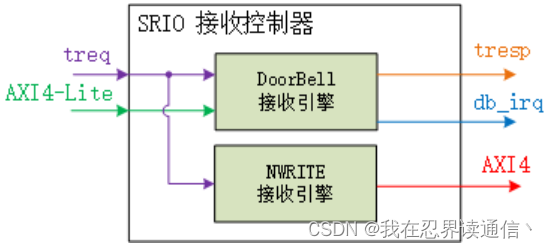

  SRIO接收控制器主要负责接收门铃事务包和NWRITE事务包。
  NWRITE事务包从treq端口接收后，根据包头的目的地址和包大小，计算出所需要的AXI突发（burst）次数和每次的突发长度。AXI协议中要求突发传输不能超过4kB地址边界，所以对一包NWRITE事务包的分解需要考虑多种情况。另外需要注意的是SRIO的数据是大端模式传输，如果要配合系统中的其他小端模式的设备，需要对字节位置进行调整。

大端模式和小端模式：

大端模式和小端模式是用来表示数据在存储器中的字节序的两种不同方式。在大端模式中，数据的高字节（最高有效位）存储在低地址处，而数据的低字节（最低有效位）存储在高地址处。例如，假设有一个32位整数0x12345678存储在内存中的地址0x1000处。在大端模式下，0x12将存储在地址0x1000，0x34存储在地址0x1001，0x56存储在地址0x1002，0x78存储在地址0x1003。而在小端模式中，数据的低字节（最低有效位）存储在低地址处，而数据的高字节（最高有效位）存储在高地址处。在小端模式下，0x78将存储在地址0x1000，0x56存储在地址0x1001，0x34存储在地址0x1002，0x12存储在地址0x1003。
  门铃事务包的接收就相对比较简单了。一方面是对接收到的门铃事务包进行响应，注意：响应包的prio字段的值等于接收到的门铃事务的prio字段的值加一。输出的中断脉冲信号是给到MicroBlaze的中断控制器，中断控制器如果设置为边沿触发，那么要求这个中断脉冲宽度大于2个中断控制器的时钟周期。



为了让treq的端口不堵塞，门铃接收引擎对于任何门铃事务包，都无条件接收，并且发送响应，即使没有使能门铃中断。通过AXI4-Lite接口使能门铃中断后，接收到的门铃信息才会存到CSR寄存器中，并且产生门铃中断脉冲。通过AXI4-Lite接口读取中断信息之后，才能接收新的门铃，所以这里要求门铃中断产生之后，MicroBlaze要尽快从CSR寄存器读取门铃信息，不然就有可能导致门铃接收堵塞。

寄存器说明：

寄存器偏移地址	寄存器名称
0x00	Control and Status Register(CSR)

CSR寄存器的位域说明：

字段	位域	复位值	读写权限	描述
Doorbell Enable	0	0	W/R	门铃中断使能，高电平有效
Doorbell Info	[31:16]	0x0000	R	上一个接受的门铃事务包携带的门铃信息

SRIO收发控制器
设计思路

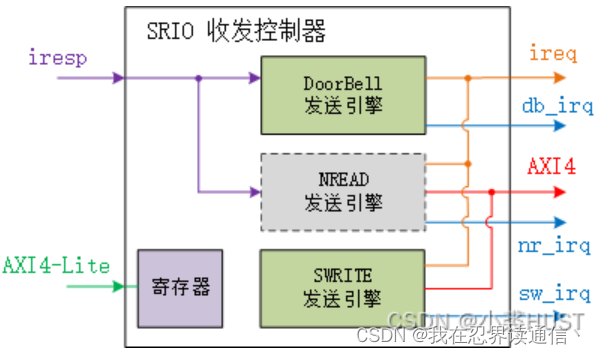

  这个模块最开始的设计想法是做一个“收发控制器”，但目前只做了“发送”的功能。一开始想做收发控制器是因为，这样子不管数据怎么走，FPGA始终是主动方，这样可以减少DSP的负担。但目前我们的DSP有DMA发送NWRITE包的功能，所以这个从DSP读数据的功能就没做了（下图中的NREAD模块是虚线框）。要做的话只需要加一个NREAD引擎就好了。



iresp和ireq端口的输出信号需要由多个引擎驱动，在设计中是依靠“或”的方式实现的。
  在模块顶层中，AXI4-Lite接口完成对寄存器的读写。寄存器中的信息作为驱动信号（图中未画出）施加给不同的引擎。
  DoorBell发送引擎维护了一个16bit的门铃空闲寄存器，一个门铃发送后如果没收到对应的响应，那么这个门铃对应的事务ID就不能再次发送。如果连续发送了16个门铃，但是没有收到任何响应，就无法再发送门铃了。一个门铃只有被成功发送，才能会将寄存器中的门铃启动位清零，之后才能发送新的门铃。
  SWRITE发送引擎接收MicroBlaze给出的启动命令，接着就通过AXI4接口从特定地址读数据，从ireq端口用SWRITE包格式进行发送。发送完成后还会额外发送一个门铃事务包通知对方发送完成，也会向MicroBlaze发送sw_irq中断信号告知MicroBlaze发送已完成。只有在发送完成之后才能启动新的传输，且传输不能中断。由于SRIO是大端模式，因此发送的数据也需要对字节位置进行调整。
  NREAD发送引擎没有做，等之后有需要了再做。

寄存器说明：

寄存器偏移地址	寄存器名称
0x00	START
0x04	Source Address(SRCADDR)
0x08	Destination Address(DSTADDR)
0x0C	DoorBell Information and Transfer Size(INFOSIZE)

START寄存器的位域说明：

字段	位域	复位值	读写权限	描述
DoorBell Start	0	0	W/R	根据当前INFOSIZE寄存器中的INFO字段，发送门铃事务包；置一发送门铃，发送完成后自动清零；在该bit为1的情况下写1无效
Swrite Start	1	0	W/R	根据当前SRCADDR、DSTADDR、INFOSIZE寄存器连续发送一定数量的SWRITE事务包；置一启动SWRITE，所有数据发送完成后自动清零；在该bit为1的情况下写1无效
Nread Start	2	0	W/R	(待实现功能）根据当前SRCADDR、DSTADDR、INFOSIZE寄存器连续发送一定数量的NREAD数据包；置一启动NREAD，所有数据接收完成后自动清零；在该bit为1的情况下写1无效

SRCADDR寄存器的位域说明：

字段	位域	复位值	读写权限	描述
Source Address	[31:0]	0x00000000	W/R	待传输数据的源地址。对于SWRITE来说，是FPGA端的地址；（待实现功能）对于NREAD来说，是DSP端的地址

DSTADDR寄存器的位域说明：

字段	位域	复位值	读写权限	描述
Destination Address	[31:0]	0x00000000	W/R	待传输数据的目的地址。对于SWRITE来说，是DSP端的地址；（待实现功能）对于NREAD来说，是FPGA端的地址

INFOSIZE寄存器的位域说明：

字段	位域	复位值	读写权限	描述
DoorBell Information	[31:16]	0x0000	W/R	需要发送的门铃信息
Transfer Size	[15:0]	0x0000	W/R	Swrite或Nread传输的数据大小。以双字为单位，实际传输大小为该字段值加一

系统测试

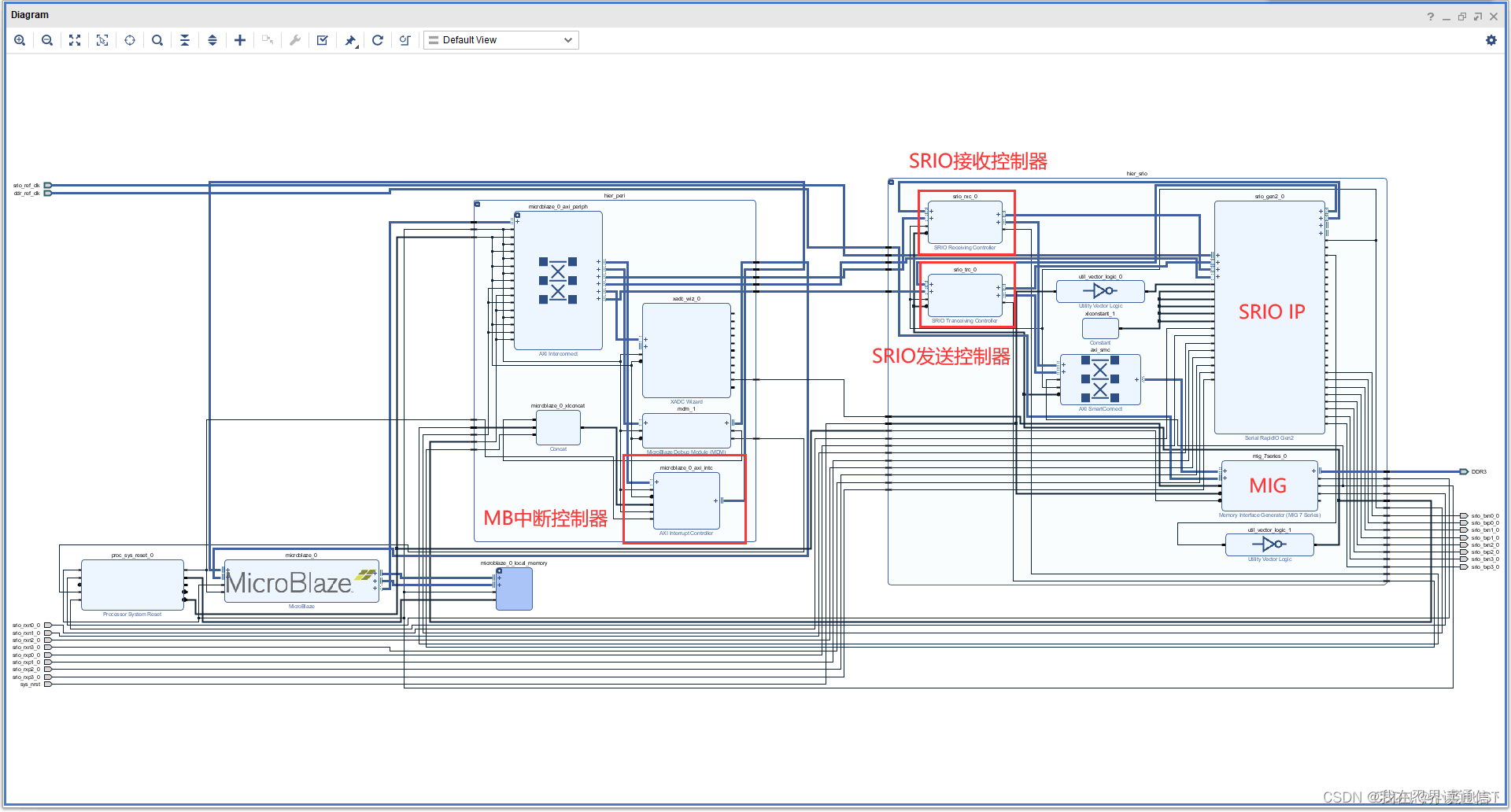

  下图为FPGA端的Block Design，添加了SRIO接收控制器和SRIO发送控制器。SRIO IP设置为x4链路，每条链路3.125Gbps，对应的log_clk为156.25MHz，这也是两个控制器的工作频率。MIG外接1GB的DDR3，MIG输出的时钟频率为200MHz，同时作为MicroBlaze的系统时钟。目的设备ID和本地设备ID通过IP的参数设置。MB中断控制器通过concat连接SRIO接收控制器发出的门铃中断信号和SRIO发送控制器发出的SWRITE发送完成中断信号，在软件上采用fast_interrupt模式，当中断产生时，MB可以直接跳转到相应的中断服务函数处。

从DSP到FPGA，NWRITE波形

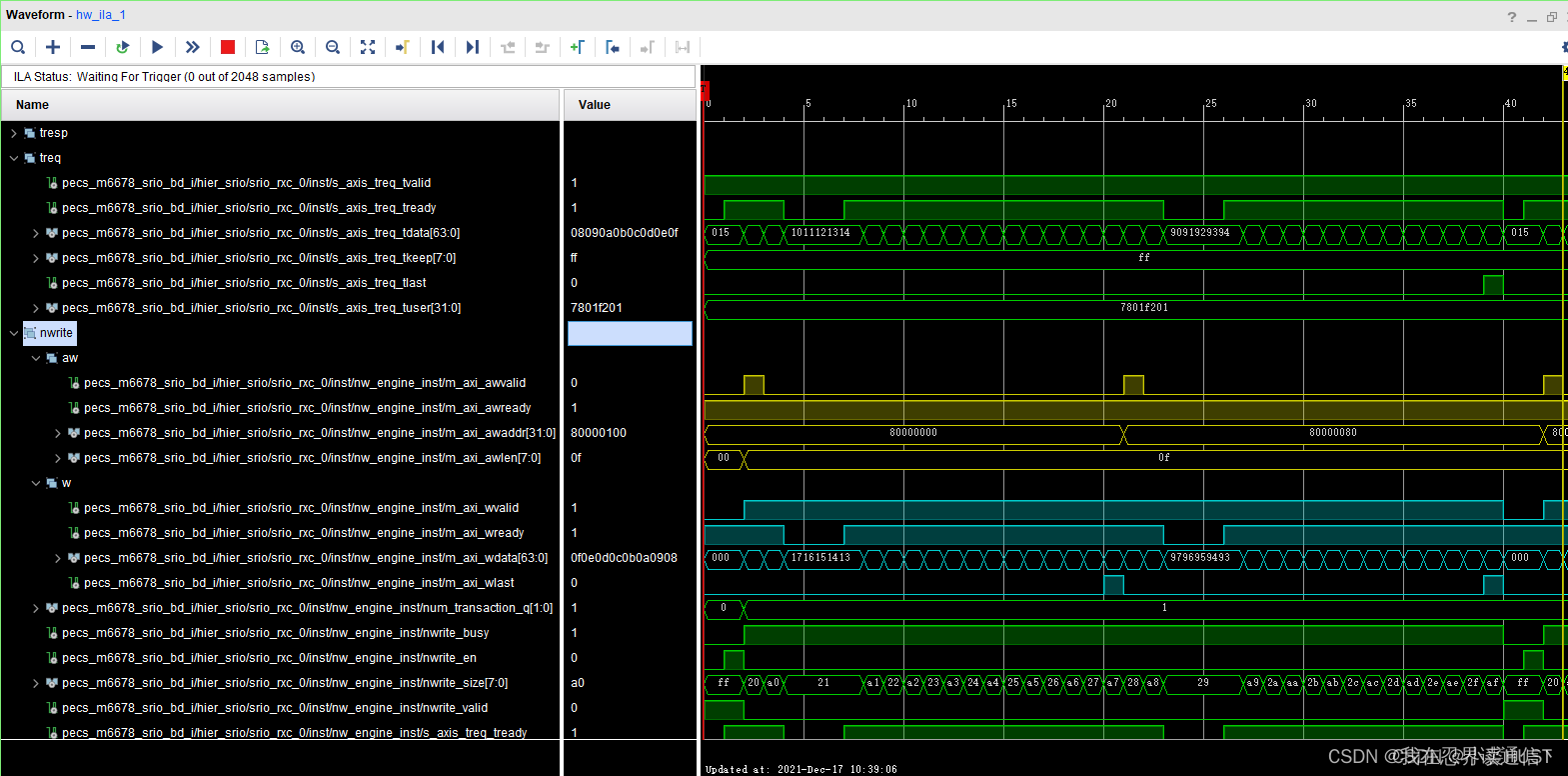

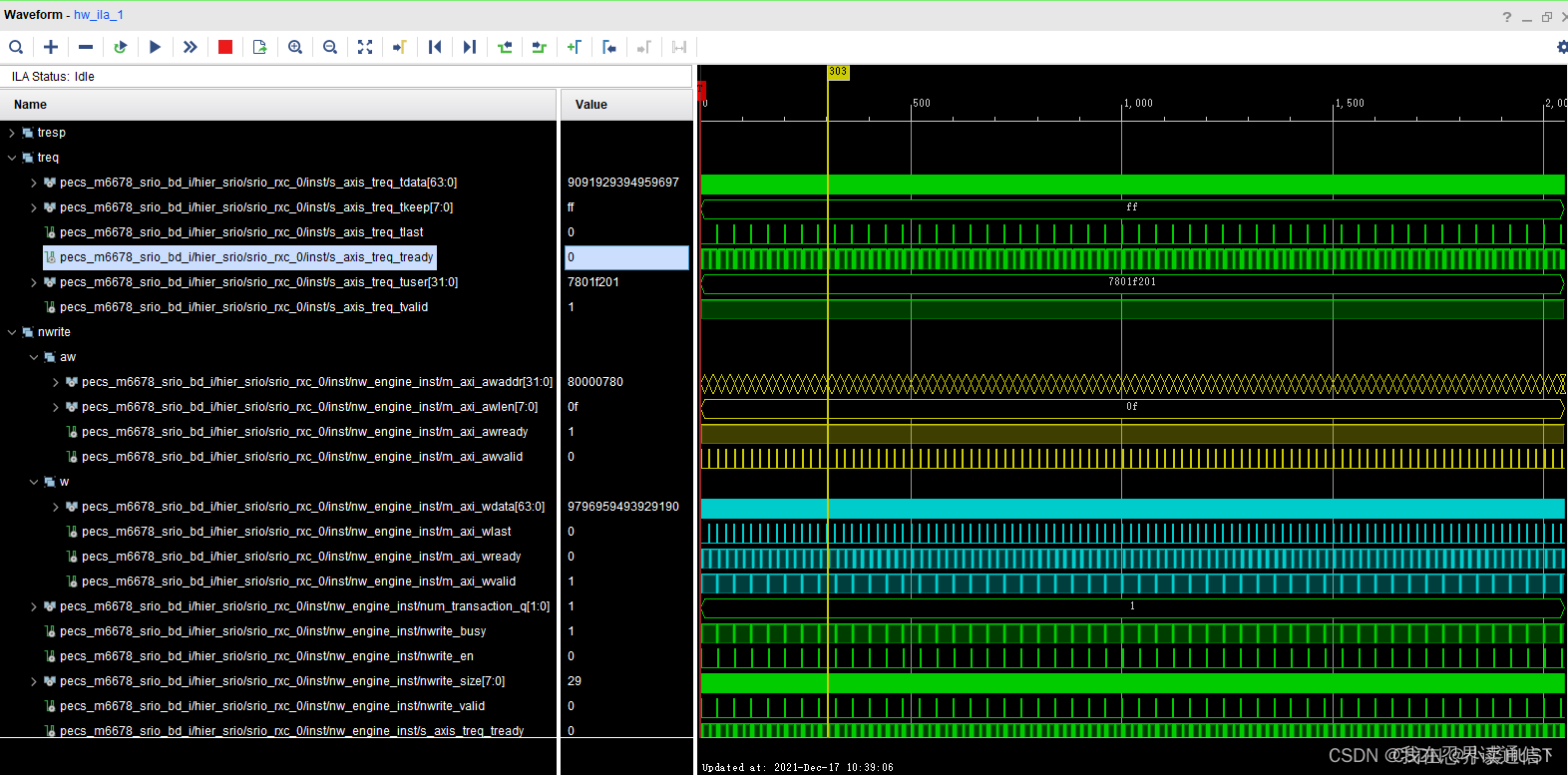

  下面两张图是NWRITE包接收时的数据波形，第一张图是从起始处连续采样2048点的整体波形，第二张图是其中放大后的一部分波形。蓝色的波形是AXI接口的W通道的数据，数据正常写入DDR。

从FPGA到DSP，SWRITE波形

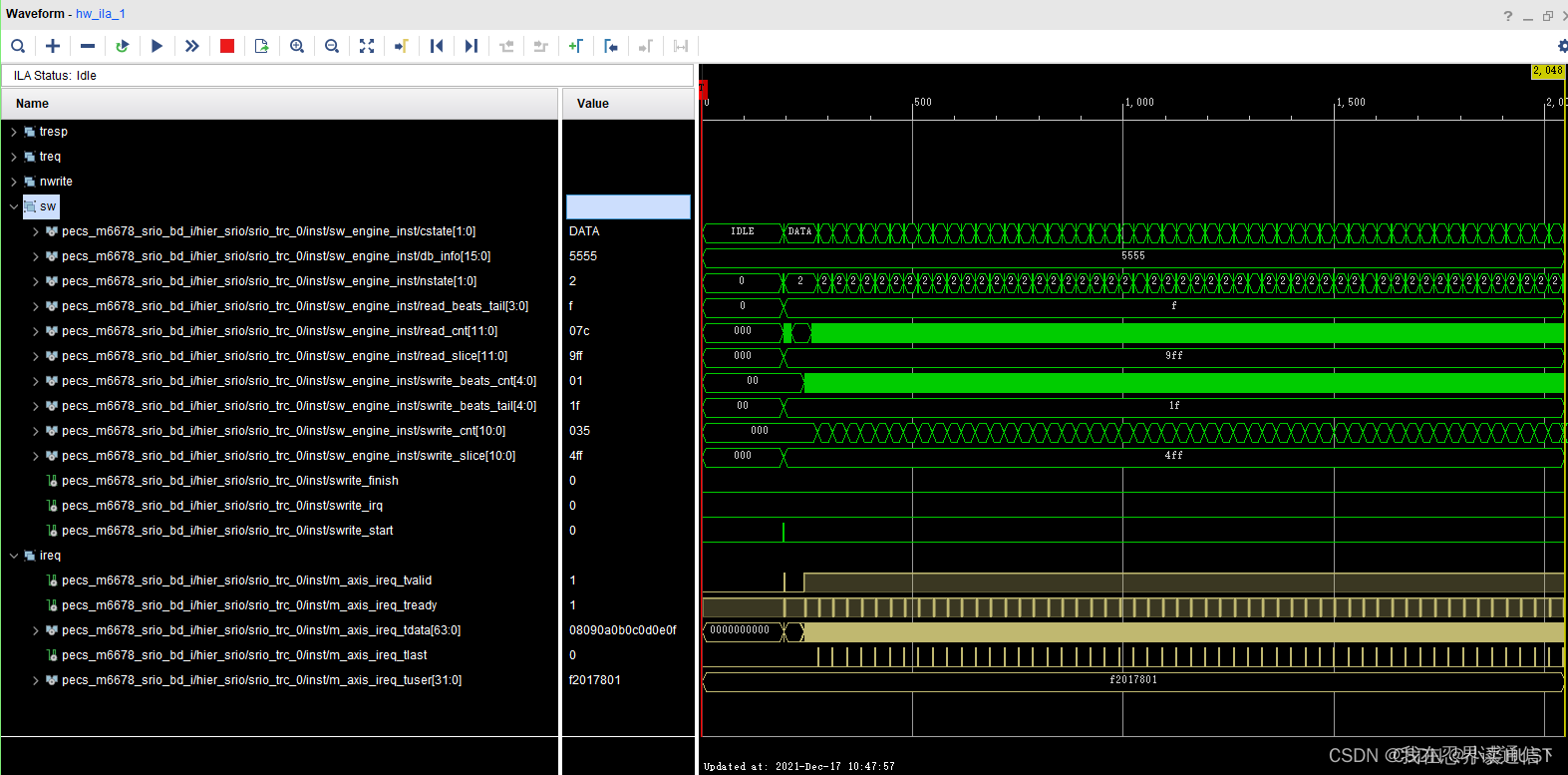

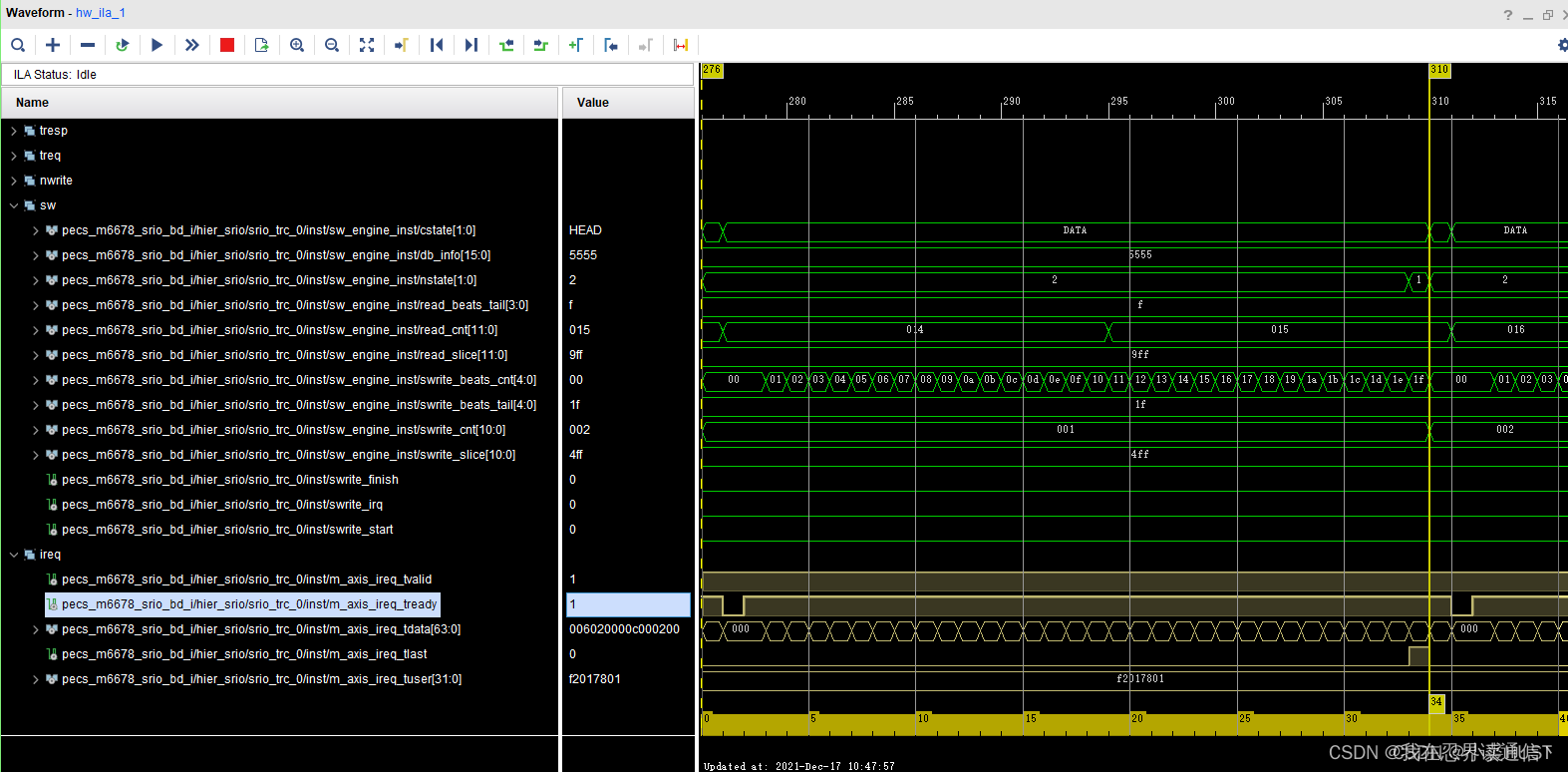

  下面两张图是SWRITE包发送时的数据波形，第一张图是从起始处连续采样2048点的整体波形，第二张图是其中放大后的一部分波形。从第一包SWRITE发出包头到真正开始发送数据，经过了一段时间的等待，因为从DDR读数据需要等待；后续能够读到连续的数据是因为在AR通道已经把需要读的数据的地址都发过去了。

读写速率测试

  为了对SRIO传输的速率进行测试，在DSP端利用TSC定时，分别对DSP通过SRIO读写数据的速率和门铃功能进行测试。

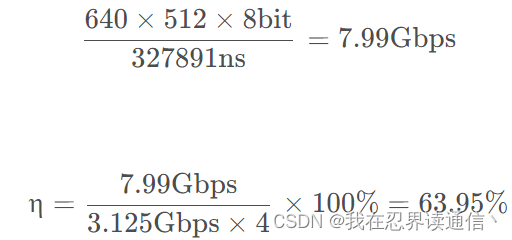

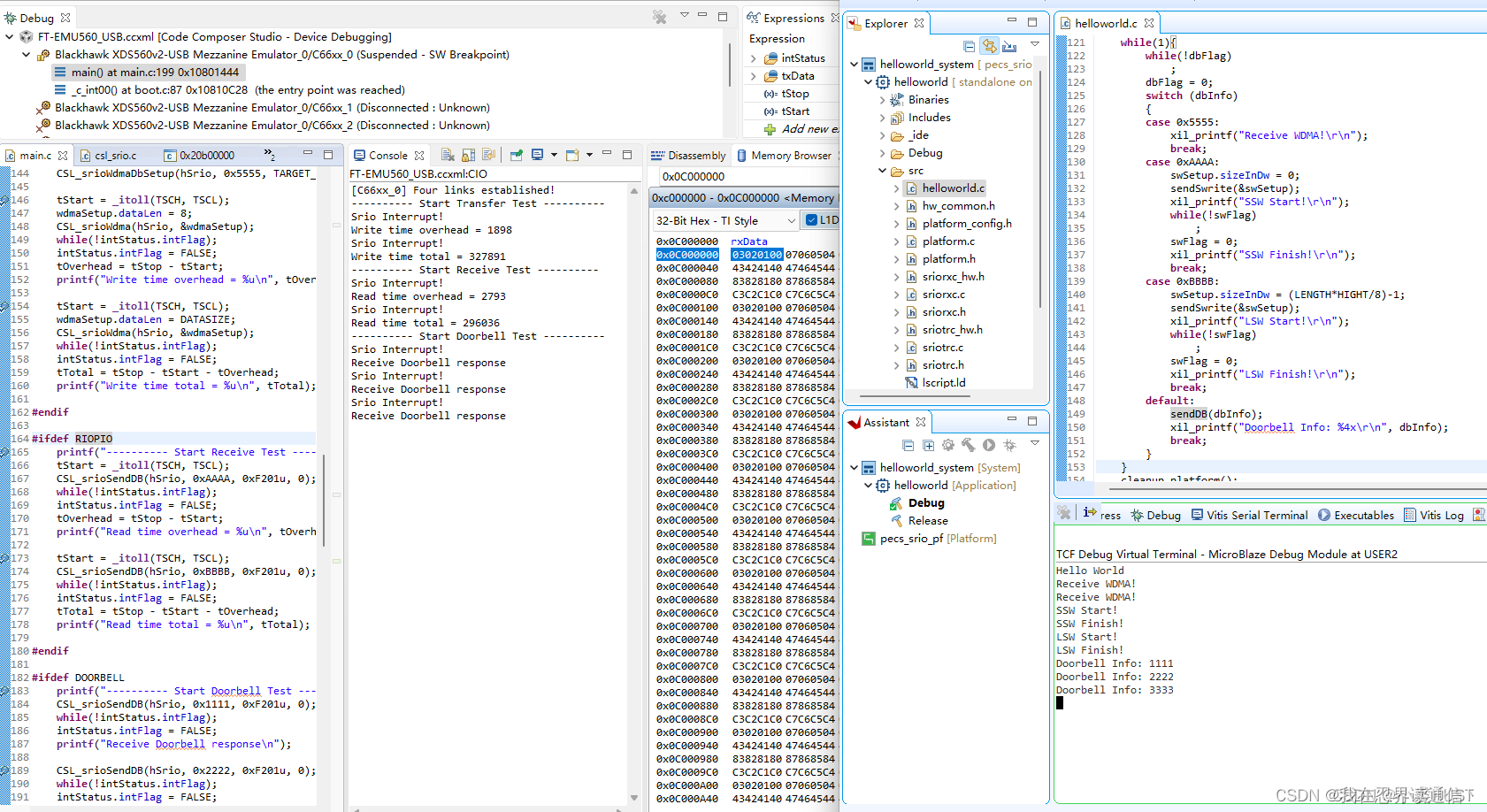

首先是DSP利用SRIO的DMA，从DSP向FPGA外接的DDR写数据。数据量是640×512×8bit。DSP在发送完成后会进入发送完成中断，同时会向FPGA发送一个门铃事务包，所以MicroBlaze也会进入中断。MicroBlaze读取门铃Info，判断出是收到了数据。发送数据所用时间为327891ns，可以计算数据传输速率：

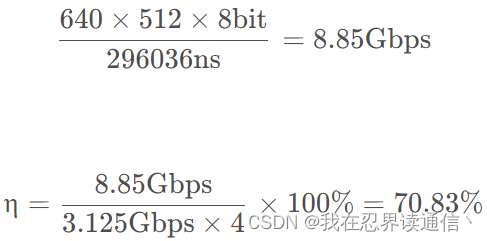

接着是测试FPGA向DSP发送SWRITE的速率，从DSP向FPGA发送门铃信息为“0xAAAA”的门铃，MicroBlaze收到之后就发起一个较少数据量的SWRITE包，利用这次传输计算额外开销；DSP接着发送门铃信息为“0xBBBB”的门铃，MicroBlaze收到之后就发起640×512×8bit的数据传输。传输完成后，DSP和MicroBlaze都会进入中断，DSP收到门铃中断，MicroBlaze收到sw_irq的中断脉冲。可以看到FPGA向DSP发送同样大小的数据所用的时间为296036ns。



最后是单独对门铃接收的测试，可以看到DSP发送的门铃信息都被MicroBlaze正确接收。

FPGA工程及IP源代码

GitHub - qiujiandong/srio_controller: 在FPGA上实现SRIO收发控制器

​​​​​​​​​​​​​​srio-controller: FPGA工程，在这个工程里实例化了SRIO控制器，实现DSP与FPGA通过SRIOx4链路通信，数据从DSP写入到FPGA外接的DDR中并读回。 (gitee.com)
