单片机外部晶振-XTAL和EXTAL引脚

传送门 ==>> AutoSAR实战系列300讲「糖果Autosar」总目录

1 单片机外部晶振-XTAL和EXTAL引脚

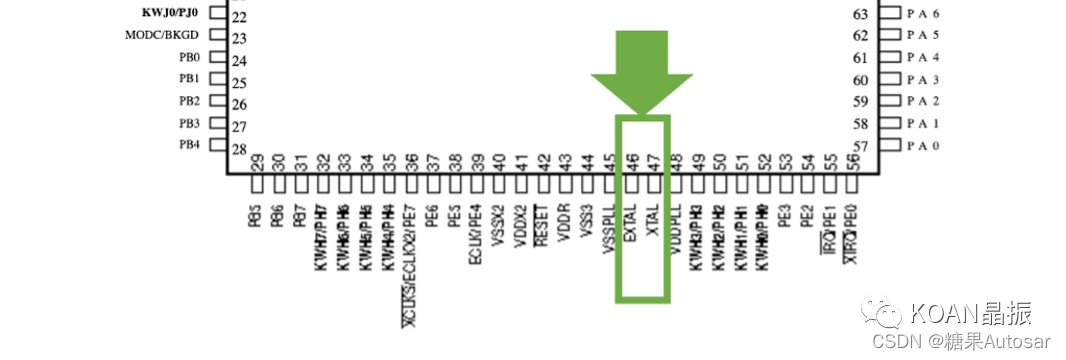

微控制单元(Microcontroller Unit; MCU)，也叫做单片微型计算机(单片机)。MCU的产品规格书（例如：型号MC9S12XS128）引脚图总能看到XTAL和EXTAL的身影。它们是***单片机外部时钟源的连接引脚***。

一般单片机都含有内部时钟源，但是仅使用内部振荡电路会带来以下弊端：

• 内部振荡电路对外界干扰很敏感，容易受到外界环境温度的影响。

• 稳定度低，如果对稳定度有需求，则需要外部晶体的加入。

• 内部振荡器通常只有一个频率。

MCU经过初始化后就可以加入外部时钟源，以避免上述的问题。外部时钟源可以选择有源和无源两种。

1.1 有源晶振

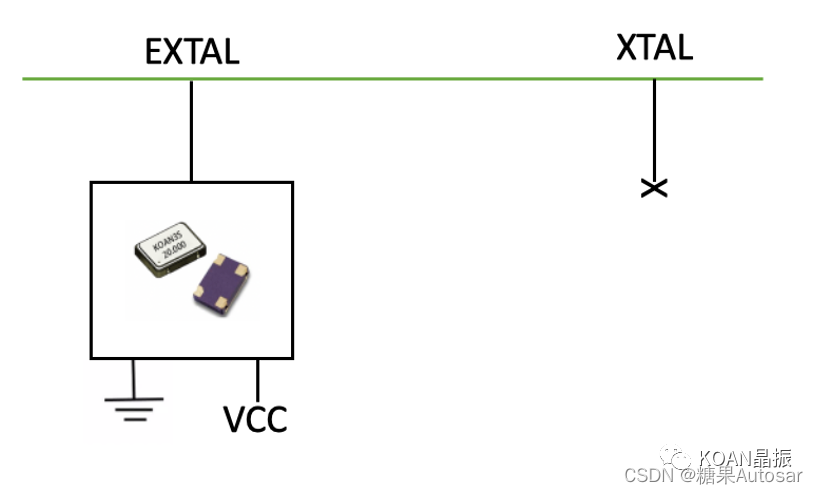

有源晶振指所有振荡器系列。其成本较高，但输出信号质量好，稳定度高，使用方便，不受外部电路影响，内部有独立的起振芯片。供电后就可以直接工作。在连接单片机时只需要接EXTAL脚即可。

1.2 无源晶振

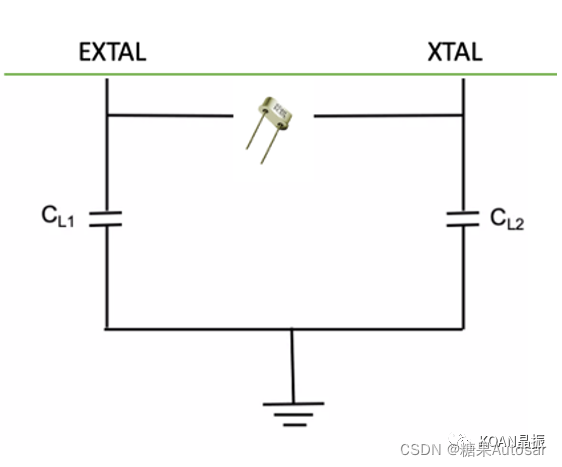

相比较，无源晶振就会复杂的多。无源晶振指所有谐振器系列，成本低，内部没有独立的起振电路，需要外部电路配合，并精准匹配外部电容才能输出电信号。

1.3 问答时间 -

如何区分无源和有源晶振？

无源晶振（谐振器）不需要直接连接供电电源，可以适应多种电压，所以一般只有输入端，输出端。

有源晶振（振荡器）需要额定的供电电源，通常是四个引脚，一脚悬空，二脚接地，三脚接输出，四脚接电压，无需外部连接匹配电容即可工作。
