RS触发器（与非门）振荡的原因

最新推荐文章于 2023-06-24 01:30:08 发布
最新推荐文章于 2023-06-24 01:30:08 发布
阅读量1.7k 收藏 1
点赞数
分类专栏： 底层硬件 文章标签： RS触发器振荡
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/hxkrrzq/article/details/104238804
版权
本文探讨了A、B开关均接地时，与非门RS触发器出现振荡波形的原因，振荡波形中正负电平保持时间均为15ns，与单个与非门的上升或下降时间一致。振荡的根本原因在于两个与非门传输延迟相同，文中提供了详细的分析及解决方法。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

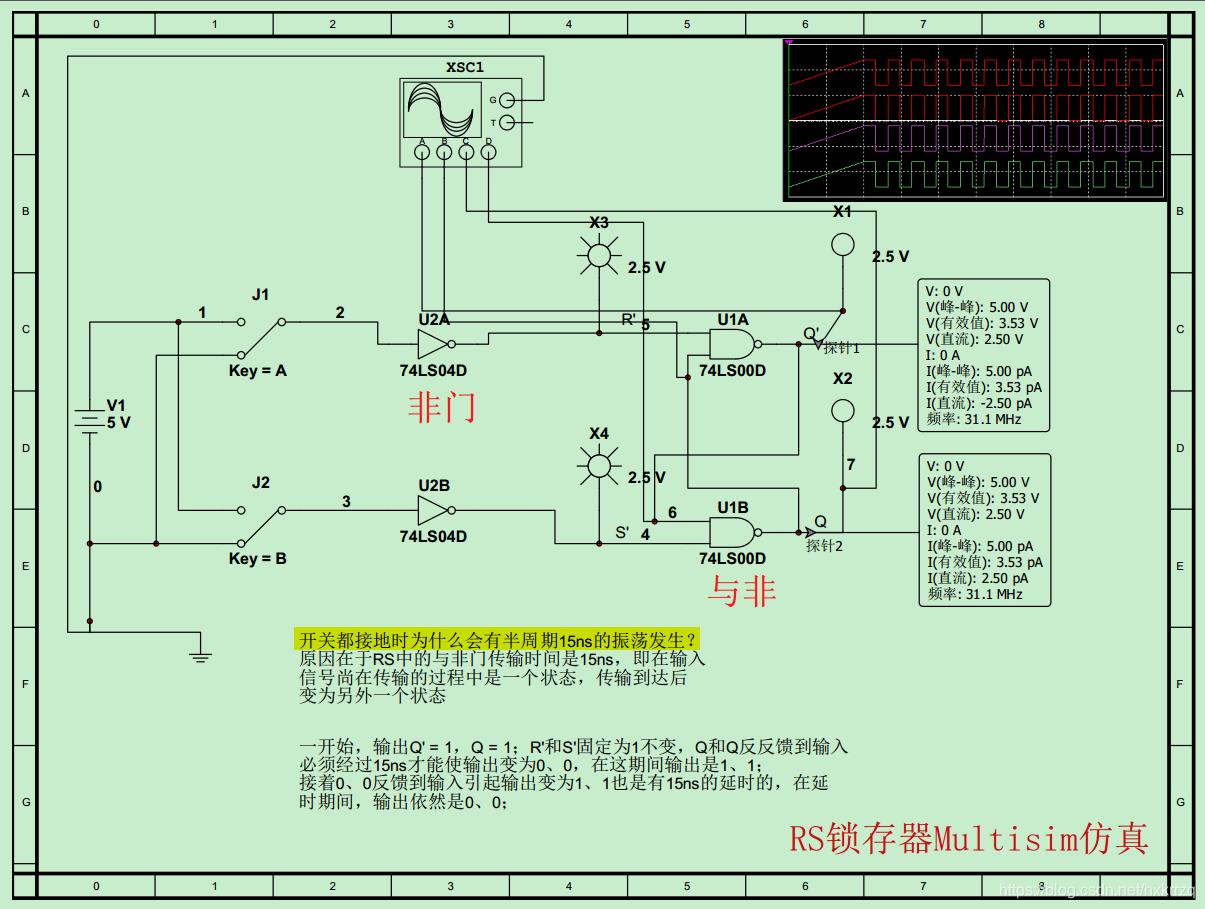

A、B开关均接地，开始仿真出现振荡波形，单周期波形中保持正负电平的时间都是15ns，刚好是单个与非门的上升时间或下降时间。振荡根本原因在于两个与非门有相同的传输延迟。下图Q'即是Q反。
