STM32 - DMA 简介

1. 简介

DMA(Direct Memory Access)—直接存储器存取，是单片机的一个外设，它的主要功能 是用来搬数据，但是不需要占用 CPU，即在传输数据的时候，CPU 可以干其他的事情，好 像是多线程一样。数据传输支持从外设到存储器或者存储器到存储器，这里的存储器可以 是 SRAM 或者是 FLASH。DMA 控制器包含了 DMA1 和 DMA2，其中 DMA1 有 7 个通道， DMA2 有 5 个通道，这里的通道可以理解为传输数据的一种管道。要注意的是 DMA2 只存 在于大容量的单片机中。

DMA的主要功能是把数据从一个地方搬运到另外一个地方，而不占用CPU。

这里，从一个地方搬运到另外一个地方，有三种情况：

1）Memory -> Memory;

2) 外设 Peripheral -> Memory，典型的应用场景是ADC;

3) Memory -> Peripheral， 典型应用场景，比如使用DMA的串口发送;

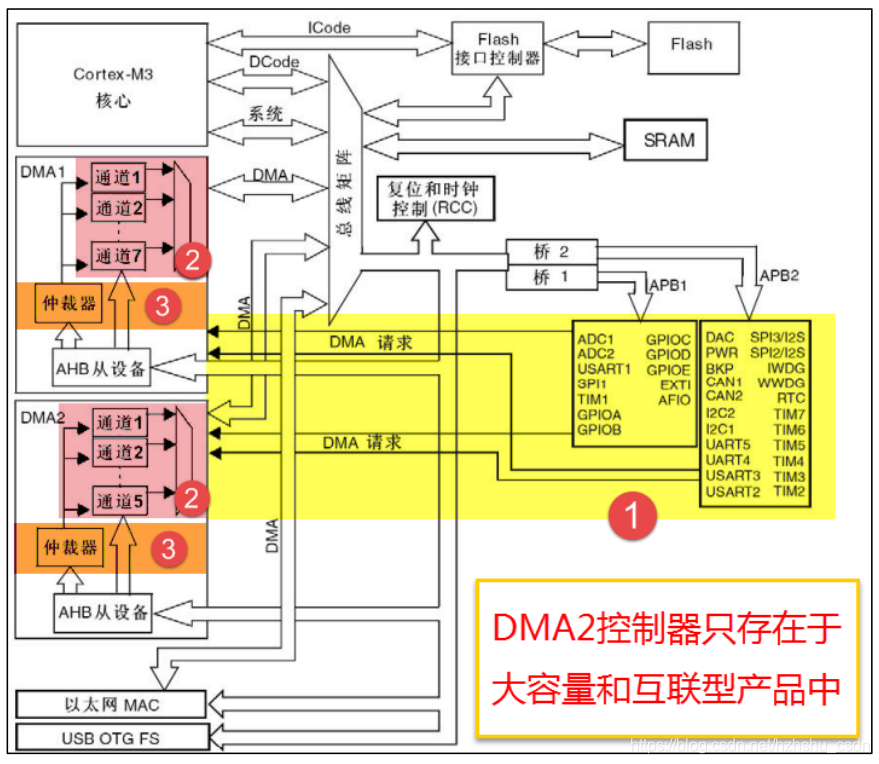

2. DMA 功能框图

DMA 控制器独立于内核，属于一个单独的外设，结构比较简单，从编程的角度来看， 我们只需掌握功能框图中的三部分内容即可。

2.1 DMA 请求
