[人机界面]昆仑通态TPC7022Ex的工程环境搭建与工程的下载步骤详析

触摸屏型号：TPC7022Ex
软件版本：McgsPro3.3

昆仑通态在国内也算是很有知名度的一家公司了，官网居然做的不咋滴，资料都很近没更新了。官网可以查询到800*400系列的触摸屏是TPC7062系列，其实最新的是TPC7022系列，官网的资料都很久没更新了，代理说TPC7062都停产很久了。

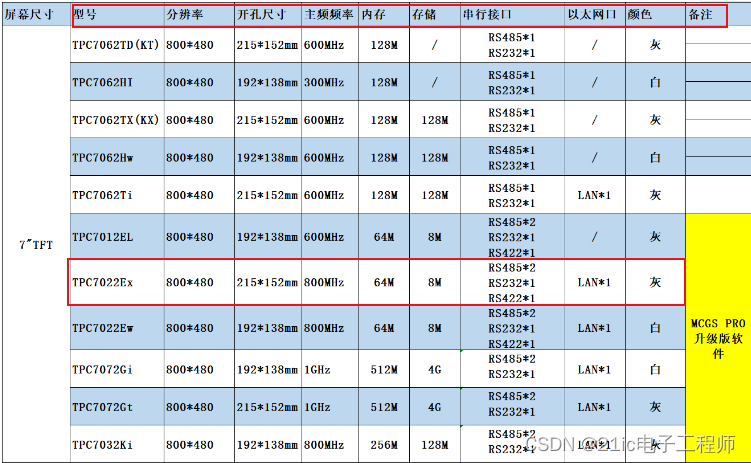

TPC7022是官方为了取代TPC7062系列而开发的新屏，从下面的表格可以看到，和TPC7062相比，主频进行了升级，但是内存和存储进行了缩小。


TPC7022Ex的资源如下所示：

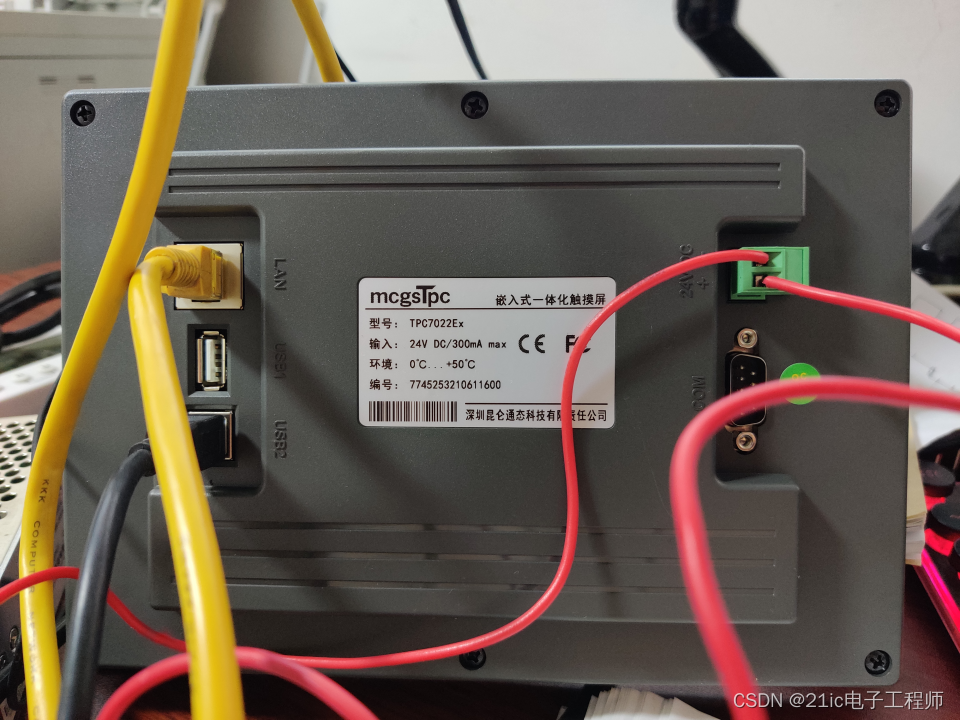

板子背面的接口如下所示：




需要注意的是，TPC7022Ex使用McgsPro3.3进行开发下载的时候，是使用USB的从口，即上图中的USB2【方形口】进行下载的， TPC7022Ex默认打开是是主口USB1【USB母口】，因此需要进行TPC7022Ex默认USB口的切换。

TPC7022Ex的USB主从口的切换步骤如下所示。

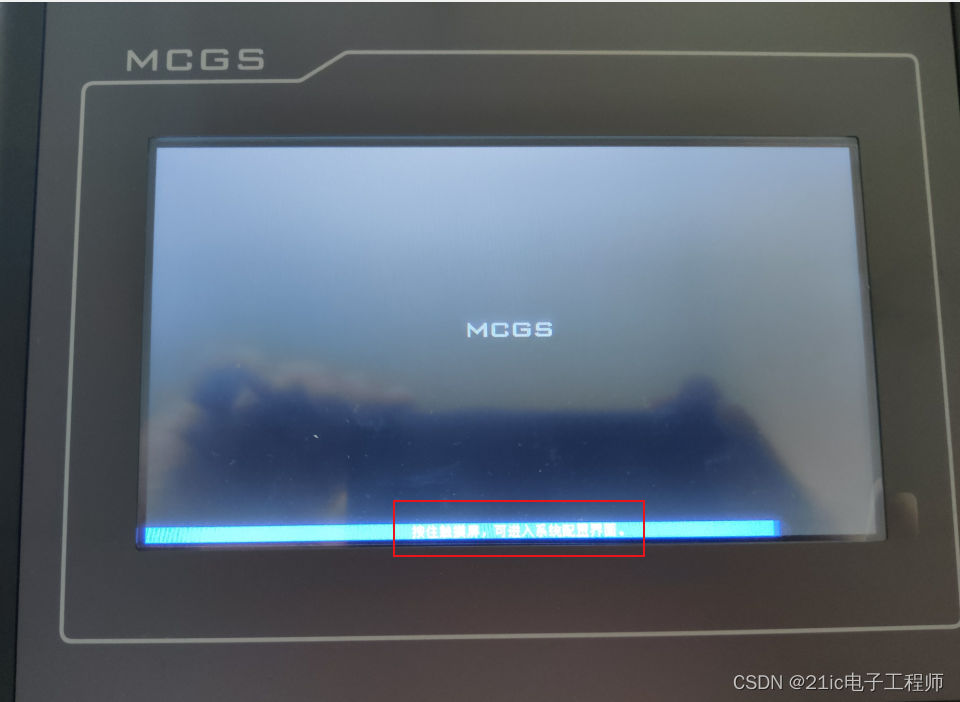

1.一只手按住触摸屏，给触摸屏上电，进去系统配置界面，或者出现启动图标的时候，按住触摸屏，进去系统配置界面。

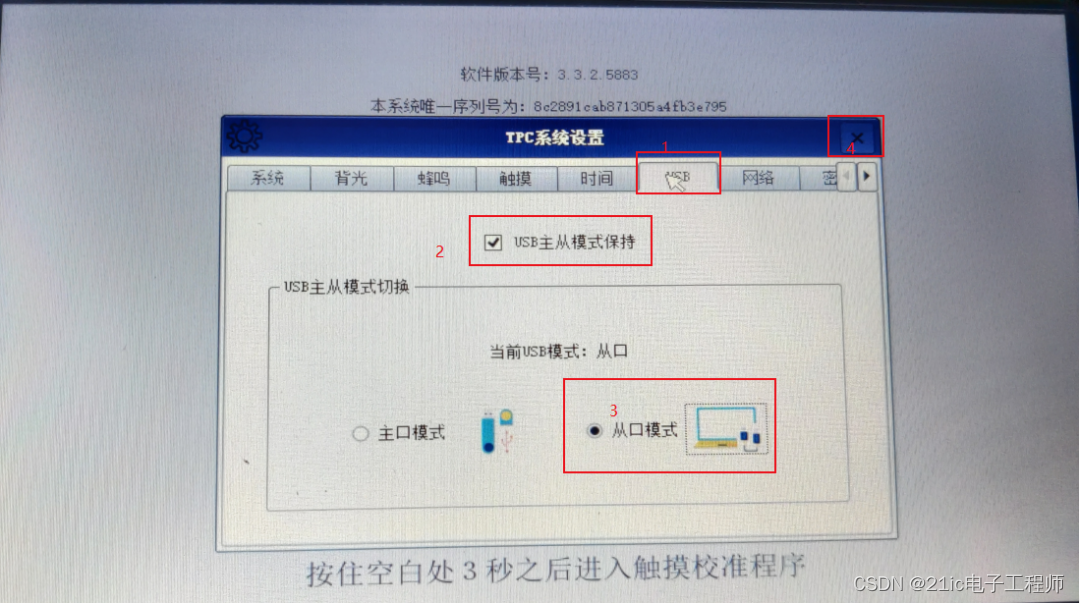

2.点击系统参数设置，进入设置界面，选择usb从口模式，然后使能usb主从模式保持，关闭设置界面即可。






3.这时候触摸屏的usb从口usb2配置为默认usb口了，我们就可以通过这个usb口进行工程的下载了。

下一步需要进行的是嵌入式组态软件McgsPro的安装了，这个没有什么好讲了，打开官方的安装包，一路下一步点击安装即可，不需要改动官方的默认安装路径，安装后的图标如下所示。




McgsPro软件安装完毕的时候，usb驱动也已经安装完毕了，正常的情况下，插入触摸屏的usb线，系统会听到叮咚的声音，然后会有新的usb设备插入的提示，紧接着会提醒找到了新的驱动，设备已经安装完毕（WIN7系统下）。而我的这个WIN10系统不知道怎么回事，只有在电脑重启的时候才能连接上，如果大家是WIN10系统接不上的时候，可以试试重启一下电脑。而且触摸屏这个驱动和设备，在设备管理器里面也是找不到的，这个比较纠结，不过这并不影响我们使用，我相信以后的版本会有所改善的。

下一步就是测试和触摸屏通讯是否正常，以及工程的下载了。

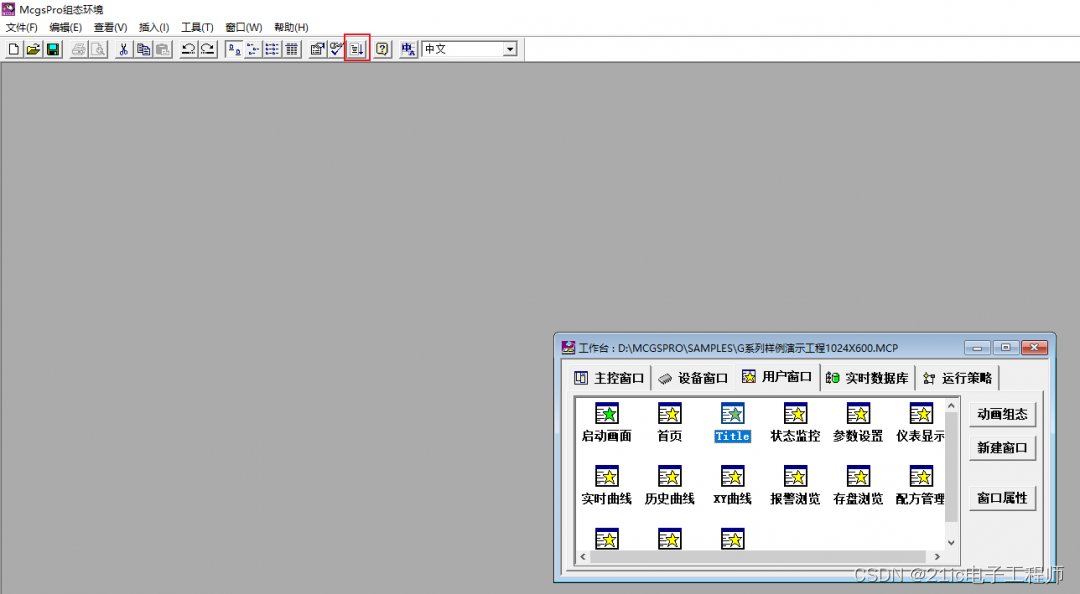

打开McgsPro软件，点击下载运行的按钮，打开下载配置的界面。

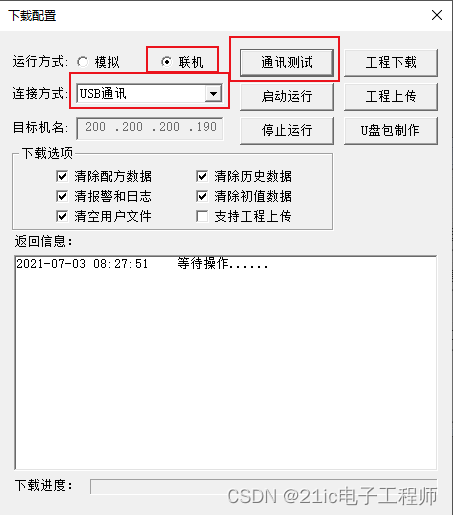

根据下面图片的提示，选择对应的下载配置，然后点击测通讯测试。

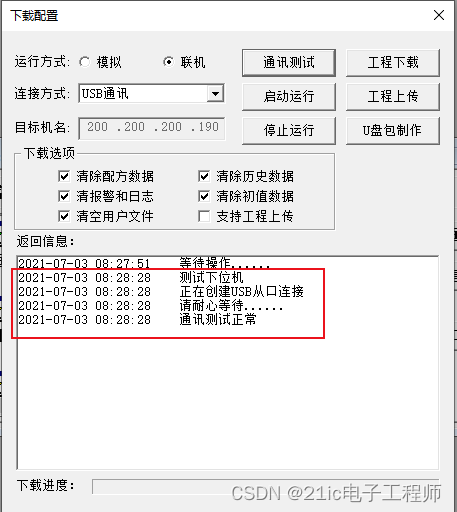

等待返回信息的提示。



如果返回通讯测试正常，这就表明TPC7022Ex和McgsPro的通道搭建完毕，下一步就可以下载了。

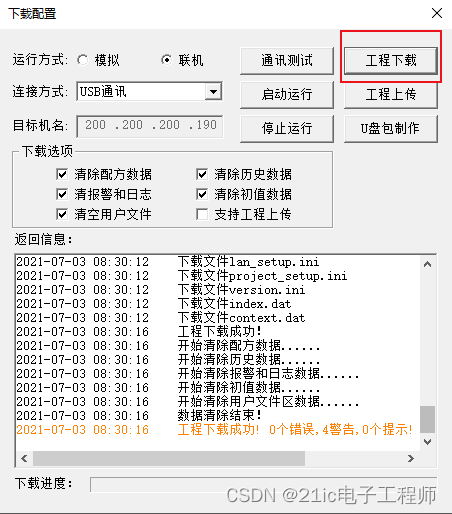

我们尝试点击工程下载，出现一系列的返回信息，然后最终提示下载成功。



下一步，我们可以进行工程的建立和PLC设备的连接啦。
---------------------
