三极管简介及其使用注意事项

本文介绍了三极管的基本特性,包括NPN型和PNP型的工作原理,以及在电路中的三种状态。三极管常用于放大器、比较器等电路模块中,构建TTL电平转换和CMOS电平转换等功能。在使用三极管时,注意基极需串联1K左右的电阻以限制电流,并解释了基极限流电阻和基极上拉电阻在电路设计中的作用,以确保三极管的稳定工作并防止误动作。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

基本特性:三极管由基极、集电极、发射极组成,根据电流的流向可以分为NPN型和PNP型,共有放大状态、截止状态和饱和状态三种状态。NPN型接入电路时基极处于高电平三极管才导通,PNP型接入电路时基极处于低电平三极管才导通。

作用说明:三极管作为一个基本的电路元器件和其它元器件组合使用形成一个电路模块单元,比如放大器、比较器,这些模块又可以和其它元器件一起组合形成一个具有一定功能的模块,比如TTL电平转换电路、CMOS电平转换电路等。

使用时注意事项:三极管接入系统后如果要让其导通,在基极上一定要串一个电阻,阻值大概1K左右。

原因:设计三极管电路时,经常要在基极上设计两个电阻,一个在控制信号和基极之间,另一个把基极上拉到电源或者下拉到地。下面以三极管开关电路为例,介绍这两个电阻的作用。首先介绍NPN三极管中电阻的作用。

1.基极限流电阻
这个限流电阻接在控制信号与基极之间,防止基极电流过大把三极管烧坏,该电阻起到限流的作用,所以叫做基极限流电阻。基极和发射极之间的压降一般为0.7V,流过基极的电流可通过如下的计算公式得到:

     IB=(Vin-0.7)/R176,其中R176为基极电阻,
    如果不接该电阻的话电流过大会把三极管烧坏。

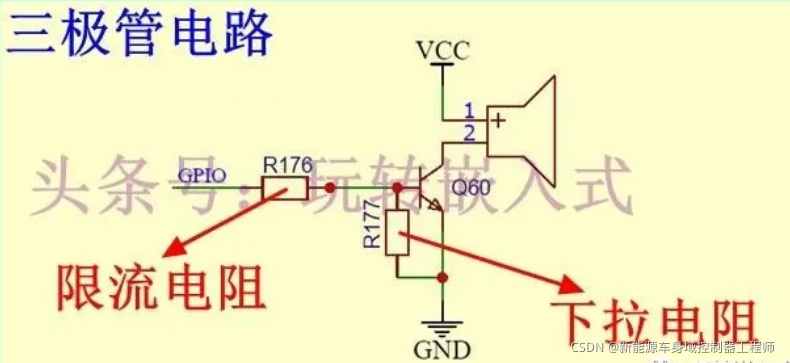

在这里插入图片描述

  1. 基极下拉电阻
    有时候还会在基极设计一个下拉电阻,如果基极端是通过单片机控制的,在单片机初始化时可能输出电平不确定,在这种情况下把基极下拉到确定的低电平,防止出现误动作。

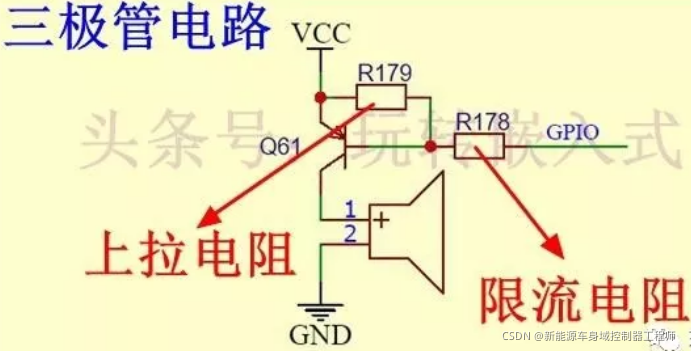

    在设计PNP三极管电路时,也存在基极限流电阻和基极上拉电阻,基极限流电阻的作用是为了保护三极管不被大电流烧坏,上拉电阻是为了防止误动作。PNP三极管的控制电路如下图所示。

在这里插入图片描述
