三极管应用的注意细节



如若转载，请标明出处，否则未经本人授权禁止转载

---

三级管的特性我们在硬件设计的时候时常会用到，它是我们硬件的伙伴，本篇主要讲的是在设计中不能不注意的地方，对于初级的设计影响不大，但是对于比较高级的设计时我们不得不注意。

我们就不提我们在大学时候学的东西，因为要写的话我们可能写上一晚上可能都写不完。本篇只提与有关的东西。

1.基级只需流过1ma的电流三极管便能导通

2.基极与发射极的导通电压是0.7v

3.三极管导通时管压降为0.3v

4.集电极电压≤ β基极电流 当集电极电流的减小  基极电流减小  三极管处于不连续导通的状态 管压降会变大

5.三极管是有结电容的

OK,现在开始我们的介绍



分析

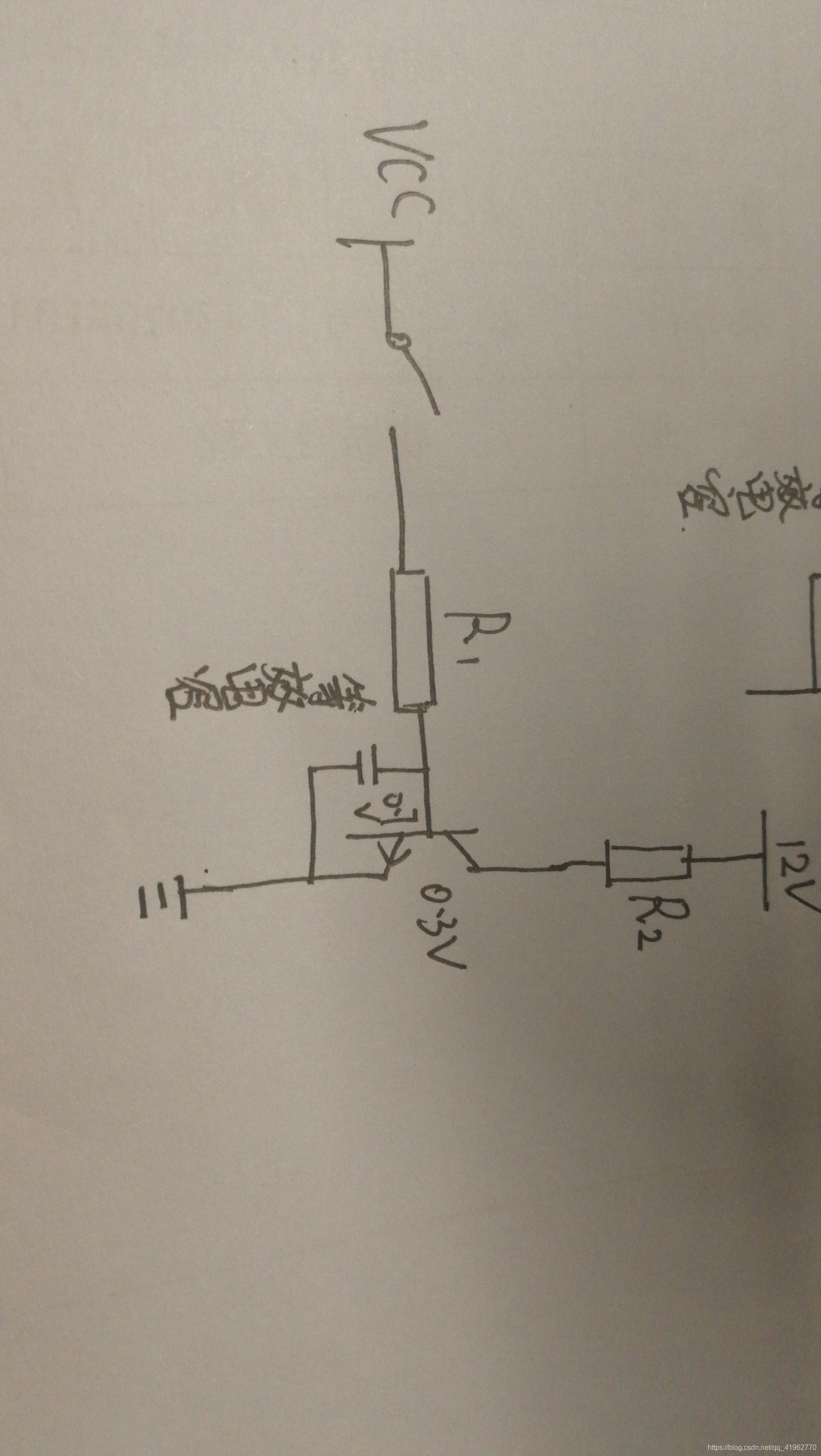

这个是我们经常看见的电路，我把等效电路也画出来了，我们就来分析这个电路当我们把开关闭合，我们的电路会先给电容充电，等到电容充满也就是达到0.7v后，b e 之间才达到0.7v导通，这会给我们信号带来一个延迟，当我们断开开关，我们的电容会放电，由此电容和基级—集电极形成一个回路，三极管就处于一个不完全导通状态，我们的三极管就会有一段时间工作在放大区，这回给我们带来许多设计上的缺陷和投入使用后的各种各样的问题，还有一点便是开关的闭合和断开有浪涌电流。

解决方法

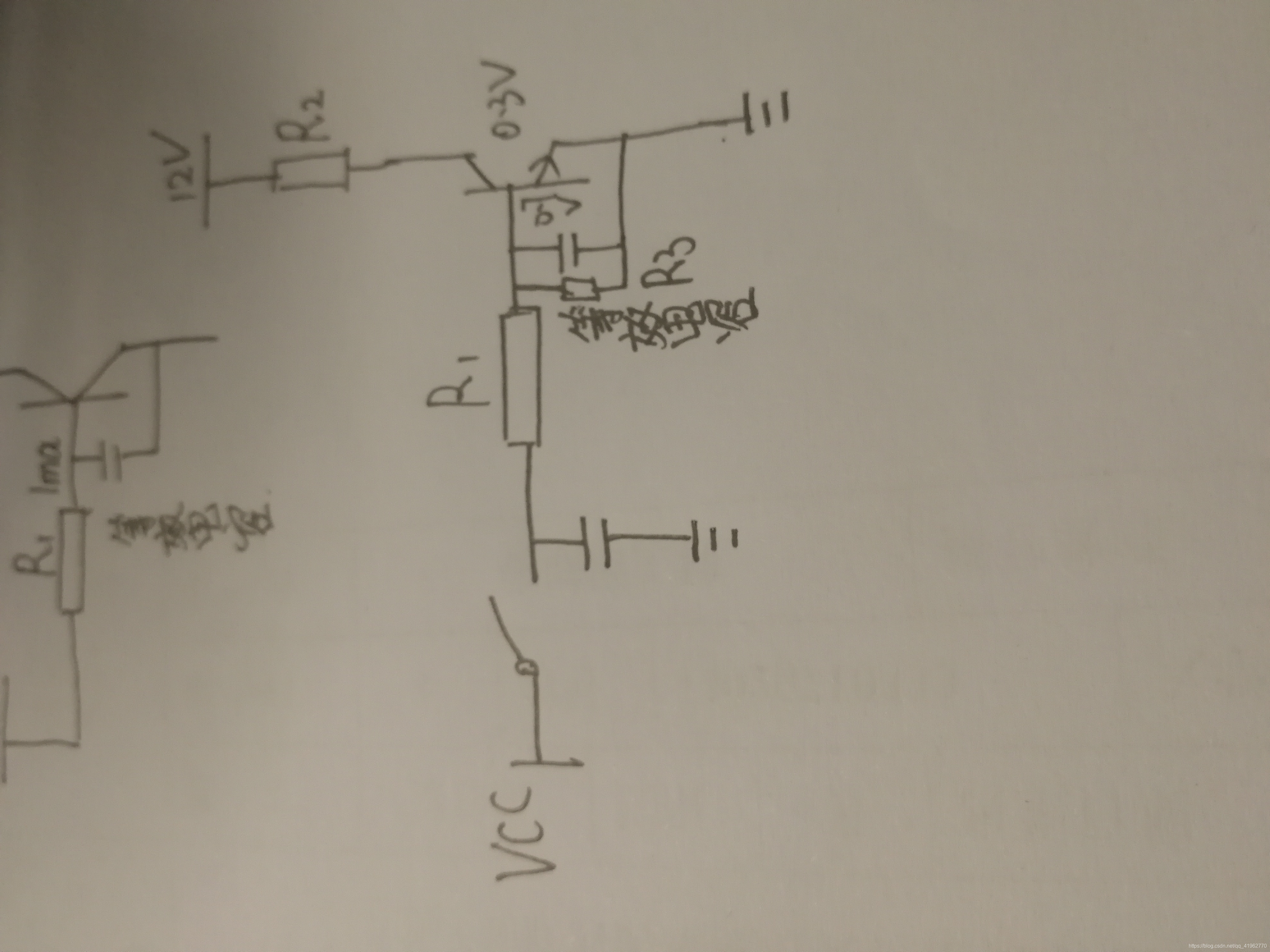

我们怎加滤波电容和下拉电阻，电容的大小我们可以通过时间常数τ=rc,下拉电阻是为了加速电容放电，其实延时我们也可以换种角度，我们现在的电容电阻的组合不就是一个一介rc低通滤波器，边沿越陡峭带宽越宽，实在理解不了可以这样理解，电阻大，阻碍作用越大，放电慢，反之则快 。也可以看作RC充电电路。

分析

这个电路看似没有问题但是在我们设计出来去仿真或者真的去做的时候，会发现无法正常工作，基极和集电极的导通电压是0.7v,但是当我们三极管导通时，绝大数电压集中在RL上，但是我们的导通条件是Ub-Ue=0.7v 现在按电路图来无法实现，三极管处于放大区，管压降》0.3v.

结论

npn型三极管发射极建议直接接地，相反pnp型三极管建议集电极直接接Gnd，不建议直接接地，npn三极管我就不分析了同理

                                                                          如有错误，谢谢指正
