  近期入手了一套 RC522 的 RFID 模块，现在把我近期玩这个模块的经历分享给大家，大家可以参照这个过程，上手这个模块的玩法。
在这里插入图片描述

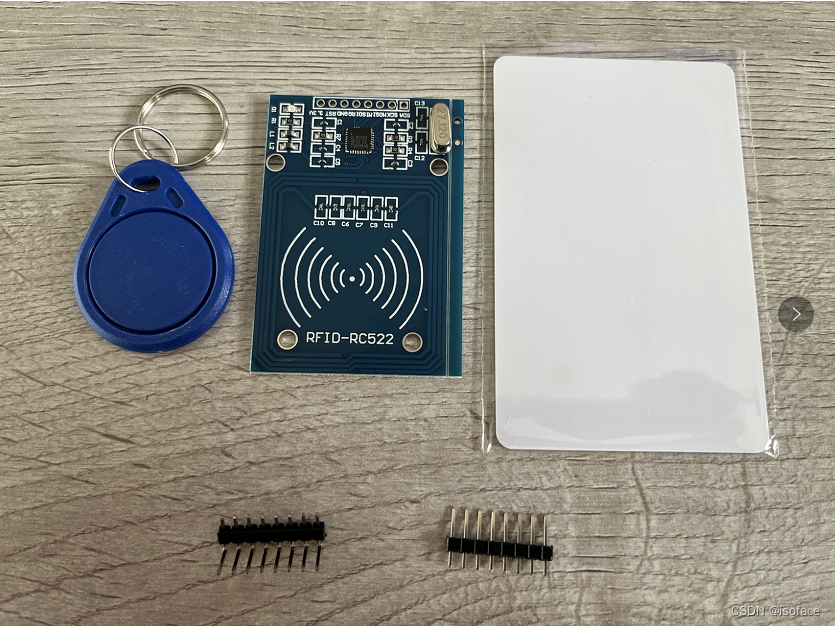

  刚到手的 RFID 模块与排针是分开的，需要自己焊上，焊什么的不用多说了吧，来这看贴文的应该都要会这个技能。选择焊直排针还是弧排针就看自己的需求了。

  RC522 RFID 的板子大概都是下面这个样子的。

在这里插入图片描述
  翻出吃灰已久的焊枪，一番操作后排针就焊上了，下面是找了一张已经焊好的板子的图。

在这里插入图片描述
  焊接的地方有一排引脚说明。我查了相关资料，下面整理出来各引脚的定义说明。

SDA SCK MOSI MISO IRQ GND RST 3.3V
选择设备 时钟信号 主出从入（数据） 主入从出（数据） 中断 接地
最低0.47元/天 解锁文章
