STM32CubeMX使用详解及优缺点分析(以I2S为例)

一、STM32CubeMX 简介

STM32CubeMX 是 ST 官方推出的图形化配置工具，用于快速生成 STM32 微控制器的初始化代码（包括 HAL 库配置）。其核心功能包括：

引脚分配与复用：可视化配置 GPIO 功能。

时钟树配置：图形化设置系统时钟、外设时钟（如 PLL、HSE、HSI）。

外设初始化：自动生成 HAL 库外设初始化代码（如 I2S、SPI、DMA）。

中间件集成：支持 FreeRTOS、FatFS、USB 等中间件的快速配置。

项目管理：生成 Keil、IAR、STM32CubeIDE 等工程文件。

二、STM32CubeMX 配置步骤（以 I2S 为例）

1. 创建新工程
   打开 STM32CubeMX，选择 STM32F407 芯片型号。

进入 Pinout & Configuration 界面。

2. 配置时钟树
   HSE（外部高速时钟）：启用外部晶振（如 8MHz）。

PLL 配置：

输入源选择 HSE。

主 PLL（PLLM/PLLN/PLLP）配置系统时钟至 168MHz。

PLLI2S 配置 I2S 时钟（例如生成 44.1kHz 音频需要的 256×Fs）。

I2S 时钟源：选择 PLLI2S 作为 I2S 时钟源。

3. 配置 I2S 外设
   启用 I2S 外设：

在 Connectivity 选项卡中启用 SPI2/I2S2 或 SPI3/I2S3。

选择 I2S Mode（主发送/接收模式）。

参数设置：

Standard：Philips 标准。

Data Format：16/24/32 位。

Audio Frequency：目标采样率（如 44.1kHz）。

MCK Output：根据需求启用主时钟输出。

4. 配置 DMA
   在 DMA Settings 中为 I2S 添加 DMA 通道：

方向：Memory-to-Peripheral（发送）或 Peripheral-to-Memory（接收）。

模式：循环模式（Circular）或普通模式（Normal）。

数据宽度：与 I2S 数据格式对齐（如 Half Word 对应 16 位）。

5. 生成代码
   进入 Project Manager，设置工程名称、IDE 类型（如 Keil）。

勾选 Generate peripheral initialization as a pair of .c/.h files（分离外设配置代码）。

点击 GENERATE CODE，生成 HAL 库工程。

三、STM32CubeMX 的优点分析

1. 快速开发
   图形化配置：无需手动计算时钟分频、寄存器值，大幅减少配置时间。

自动生成代码：一键生成初始化代码（如 GPIO、时钟、DMA），避免低级错误。

兼容性验证：自动检测引脚冲突和时钟超频问题。

2. 跨平台兼容
   支持生成 Keil、IAR、STM32CubeIDE 等工程文件，适配多种开发环境。

3. 中间件集成
   快速集成 FreeRTOS、USB、LWIP 等复杂中间件，减少手动移植工作量。

4. 文档与更新
   内置芯片数据手册链接，配置界面直接关联寄存器描述。

定期更新支持新芯片型号和 HAL 库版本。

四、STM32CubeMX 的缺点分析

1. 代码冗余
   生成的代码臃肿：默认启用所有外设中断和回调函数，导致代码体积增大。

未使用的功能：若未手动清理，工程中可能包含不必要的初始化代码。

2. 灵活性受限
   高级配置困难：复杂场景（如自定义时钟分频、特殊 DMA 模式）需手动修改生成的代码。

HAL 库限制：CubeMX 生成的代码基于 HAL 库，性能开销较大，中断响应延迟较高。

3. 学习曲线
   时钟树配置复杂：初学者需理解 PLL、分频系数等概念，易因配置错误导致系统时钟异常。

外设参数依赖关系：例如 I2S 采样率与 PLLI2S 的严格关联，需反复调试。

4. 维护成本
   代码更新问题：若通过 CubeMX 重新生成代码，手动修改的部分可能被覆盖。

版本兼容性：不同版本的 CubeMX 和 HAL 库可能存在兼容性问题。

五、常见问题与调试技巧

1. 时钟配置错误
   症状：I2S 无输出、音频失真。

解决：

检查 PLLI2S 分频系数，确保 I2S 时钟频率满足 256 × Fs（如 44.1kHz 需 11.2896MHz）。

使用 CubeMX 的时钟树界面直接查看实际频率。

2. DMA 传输中断
   症状：DMA 传输卡顿或进入错误回调。

解决：

确保缓冲区地址对齐（如 32 位对齐）。

检查 DMA 数据宽度是否与 I2S 数据格式匹配。

3. 代码臃肿优化
   技巧：

在生成的 main.c 中删除未使用的外设初始化代码。

在 CubeMX 中禁用不必要的中间件（如 FreeRTOS）。

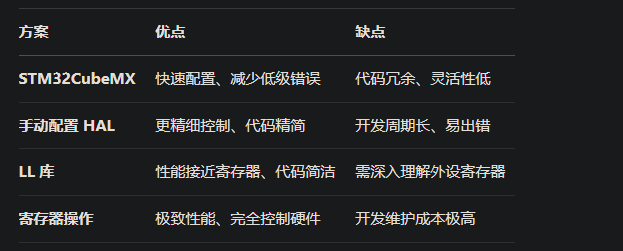

六、替代方案对比

七、总结

STM32CubeMX 是 STM32F407 开发的利器，尤其适合以下场景：

快速原型开发：缩短从硬件设计到软件验证的时间。

多外设协同：复杂项目需同时配置 GPIO、时钟、DMA 和中间件时，优势明显。

跨团队协作：生成的代码结构统一，降低沟通成本。

需谨慎使用的情况：

高性能实时系统：HAL 库的中断延迟可能无法满足严苛时序要求。

资源受限设备：Flash/RAM 空间紧张时，需手动优化生成的代码。

高度定制化需求：需直接操作寄存器或使用 LL 库时，CubeMX 辅助价值有限。

建议工作流：

使用 CubeMX 完成外设初始化和时钟配置。

手动优化生成的代码（删除冗余部分、替换关键函数为 LL 库）。

结合示波器或逻辑分析仪验证时序（如 I2S 的 WS/SCK 信号）。
