你能学会的UGNX数控编程平面轮廓铣教程

在产品实际加工中，常常应用到产品倒角处理，下面以UG8.5为例，扼要介绍UG编程中倒角命令的参数设置，便于倒角C角巨细数值精确。

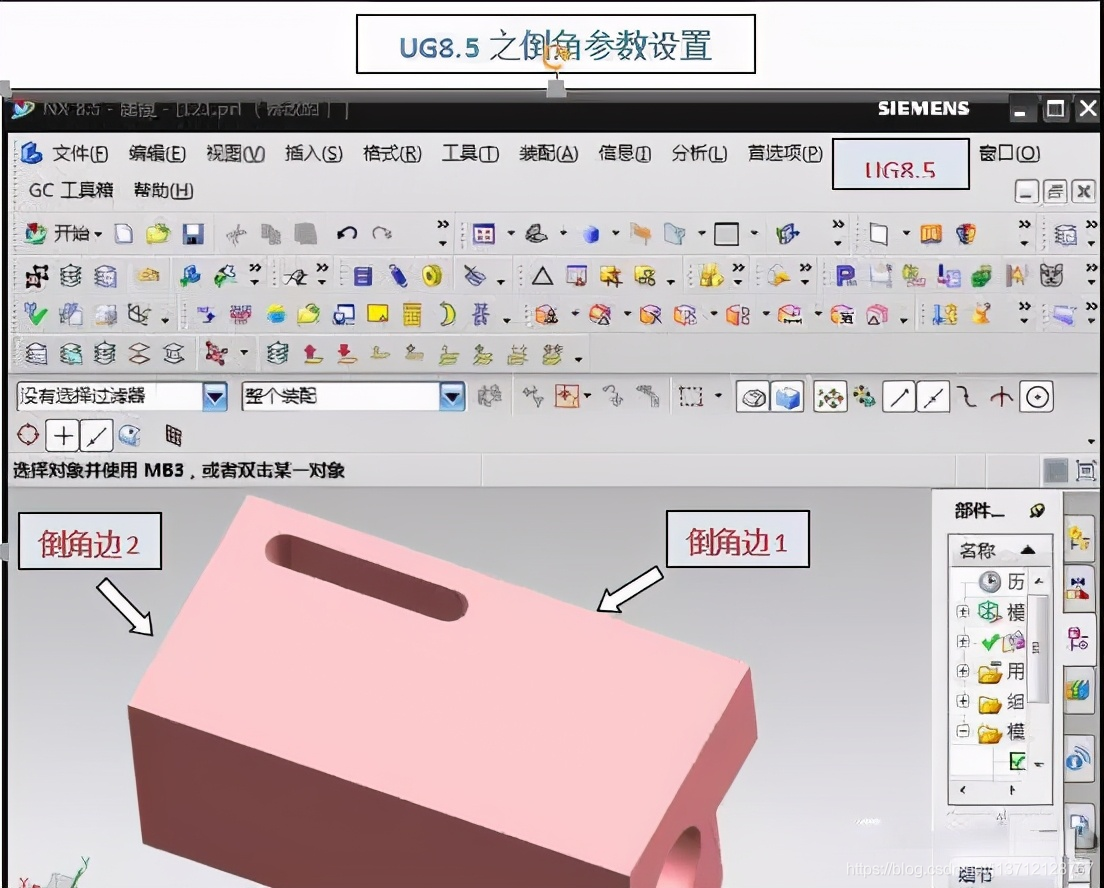

第一步：导入模型，建立加工坐标系

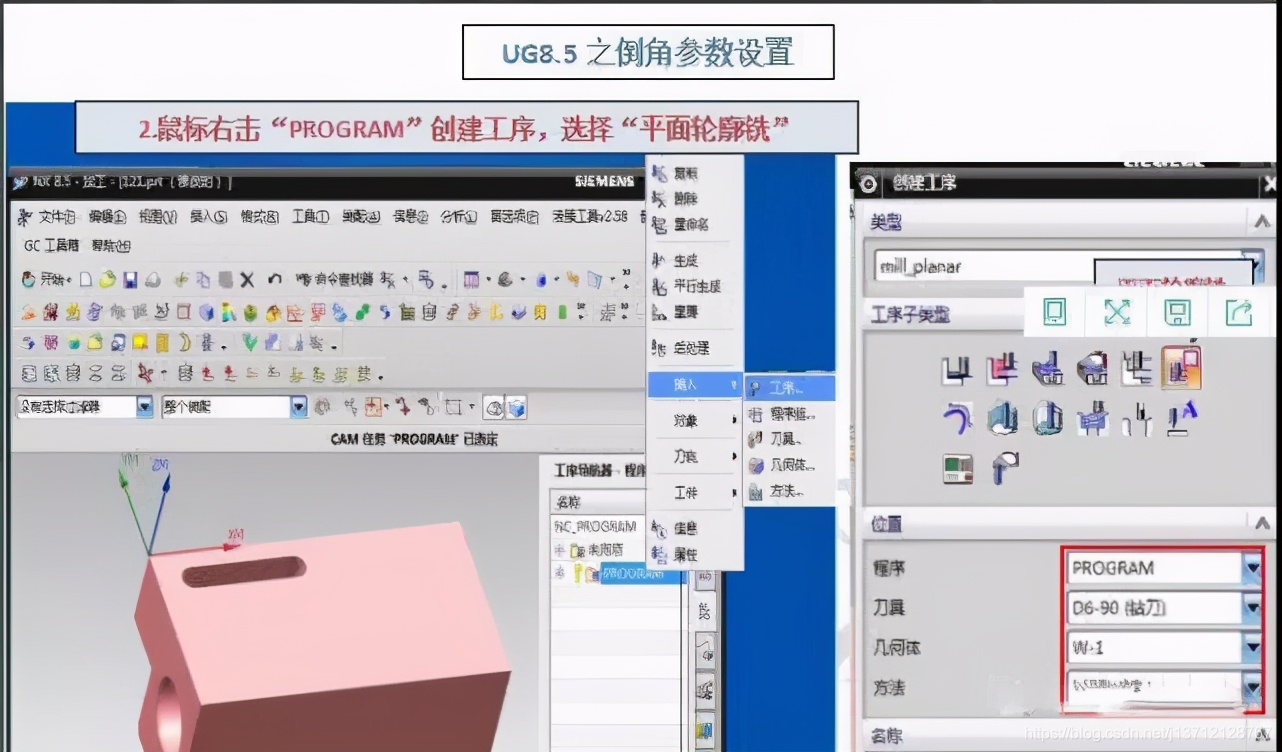

第二步：创立加工工序，挑选“平面概括铣”命令，如图示界面。

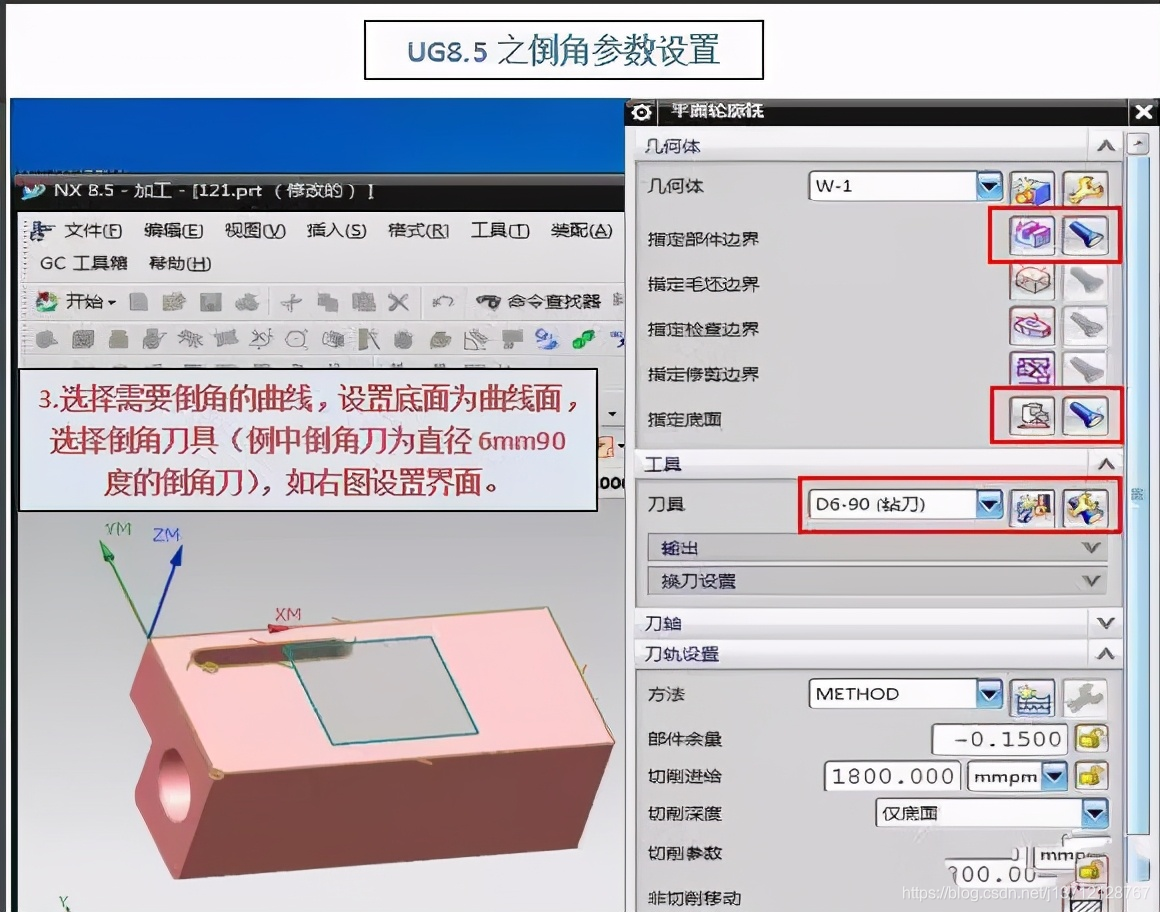

第三步：挑选需要倒角的概括线，挑选创立好的倒角刀，挑选加工底面为概括线面，如图示界面。

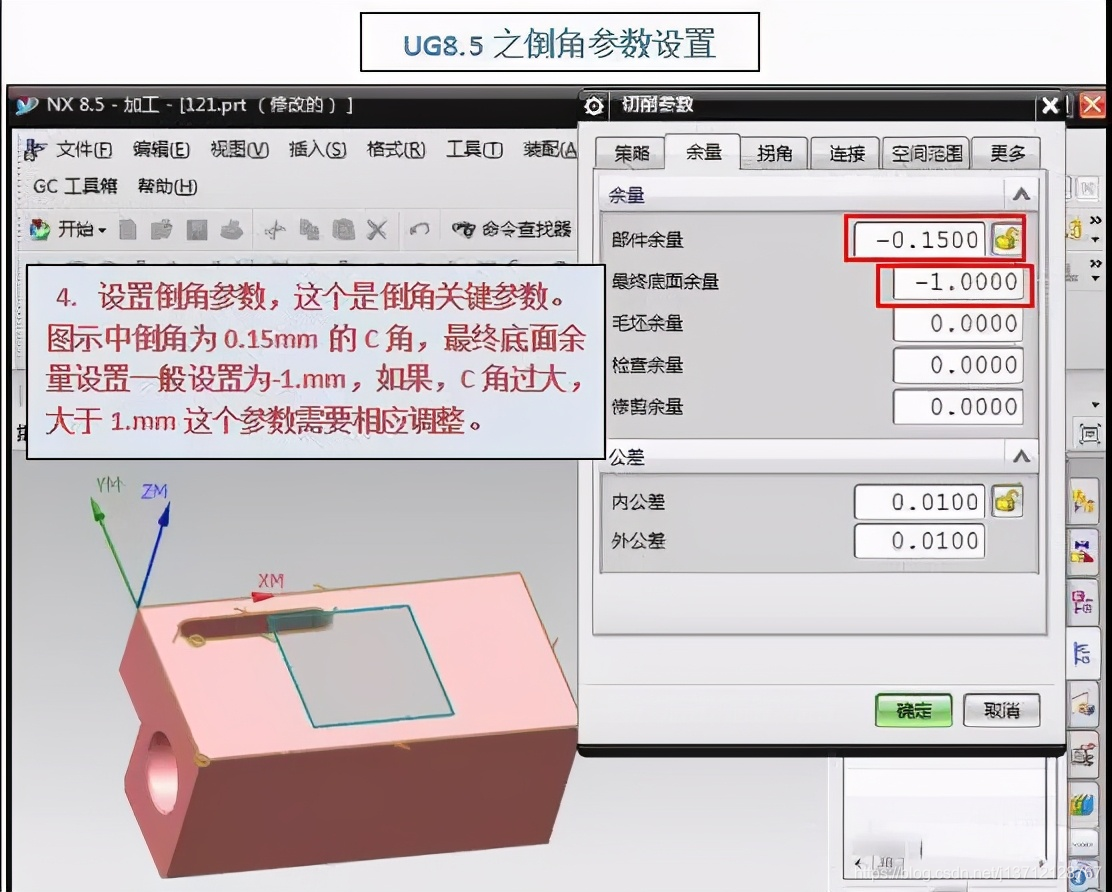

第四步：要害参数设置，设置倒角参数，案例中C角巨细为0.15mm，如图示界面参数设置。

第五步：生成刀轨，承认参数设置无误，如图示界面。
