UG模具设计之后模滑块成型

在后模滑块成型胶位底部有顶针、斜顶的情况下，合模时常因为滑块的复位先于顶针的复位，从而导致滑块与顶针或者斜顶相撞的恶性事件，为此，在模具上必须设置先复位机构以确保顶针先复位，从而可以避免此类事件的发生。下面我来跟大家分享常用的先复位的类型及运作原理

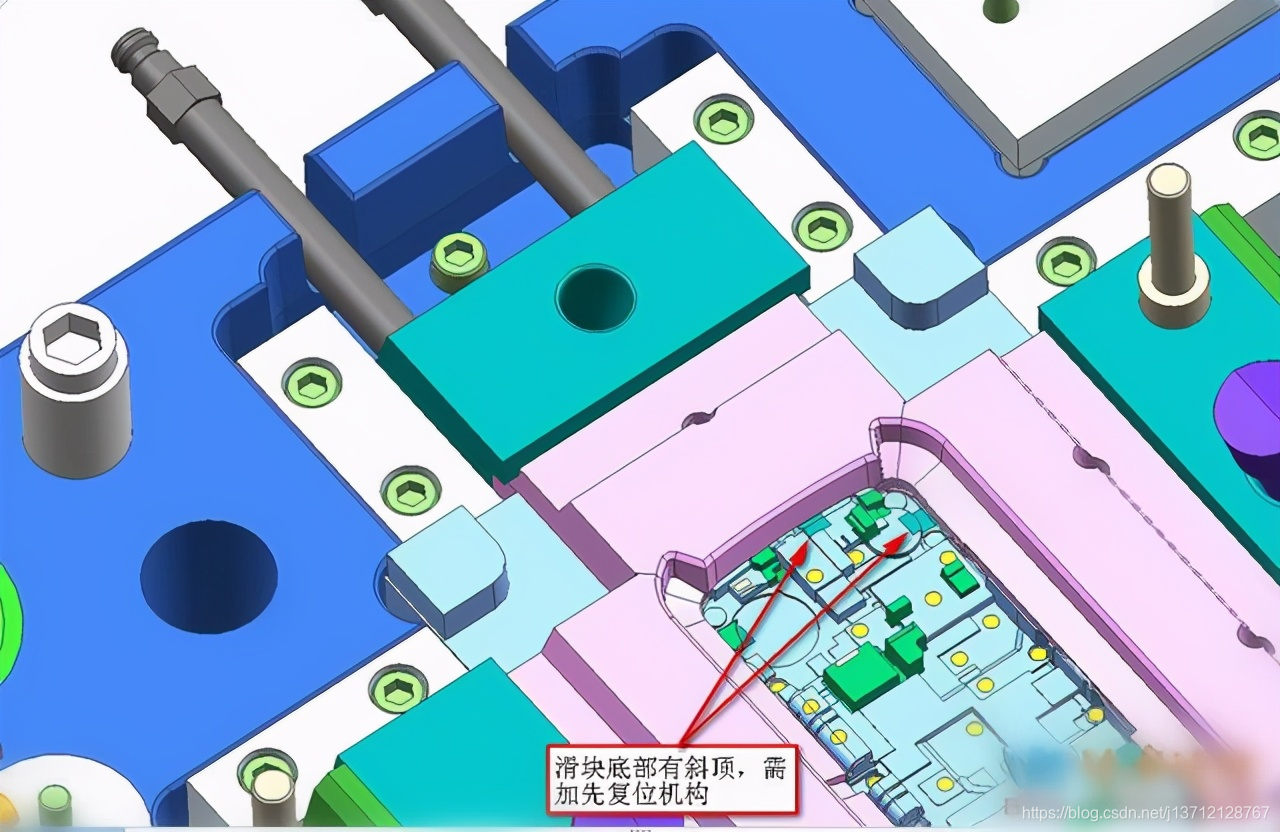

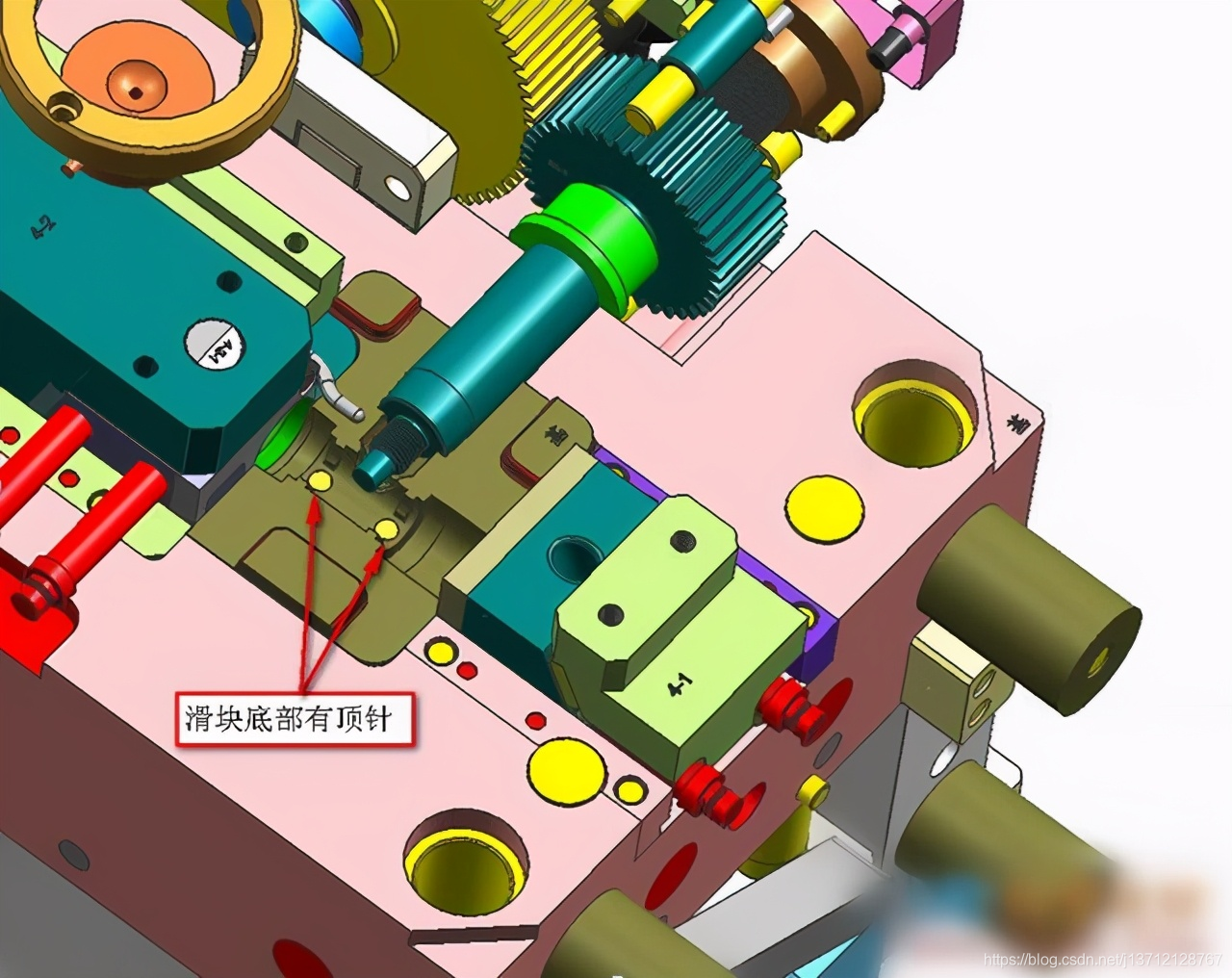

1.当后模滑块成型胶位底部有顶针、斜顶的情况下，需要加先复位，如下图所示


2.先复位机构的类型

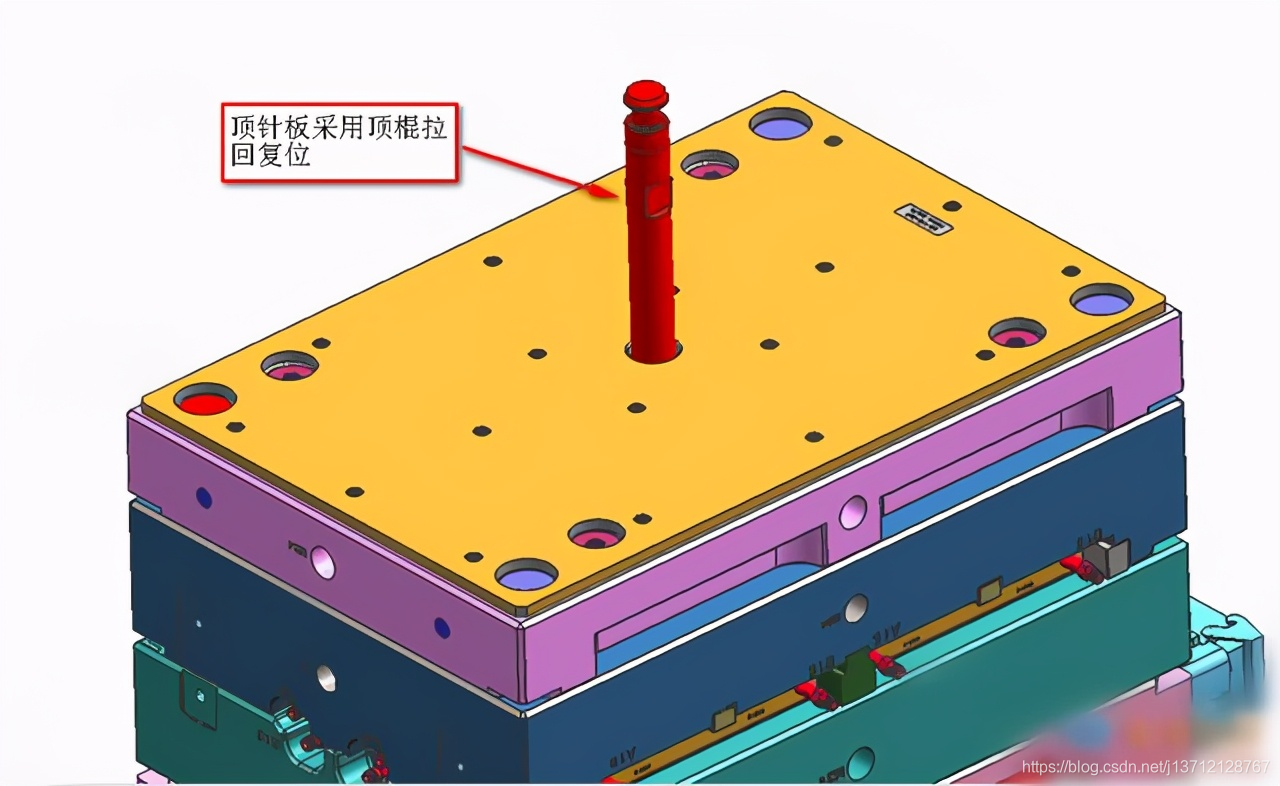

（1）先复位机构一：采用顶棍拉回复位。此机构便是利用一种有顶棍杆特殊的啤机，在注射机注射完成后，利用此顶棍顶出顶针板及产品然后在强制拉回顶针板的过程，便是一个复位过程。

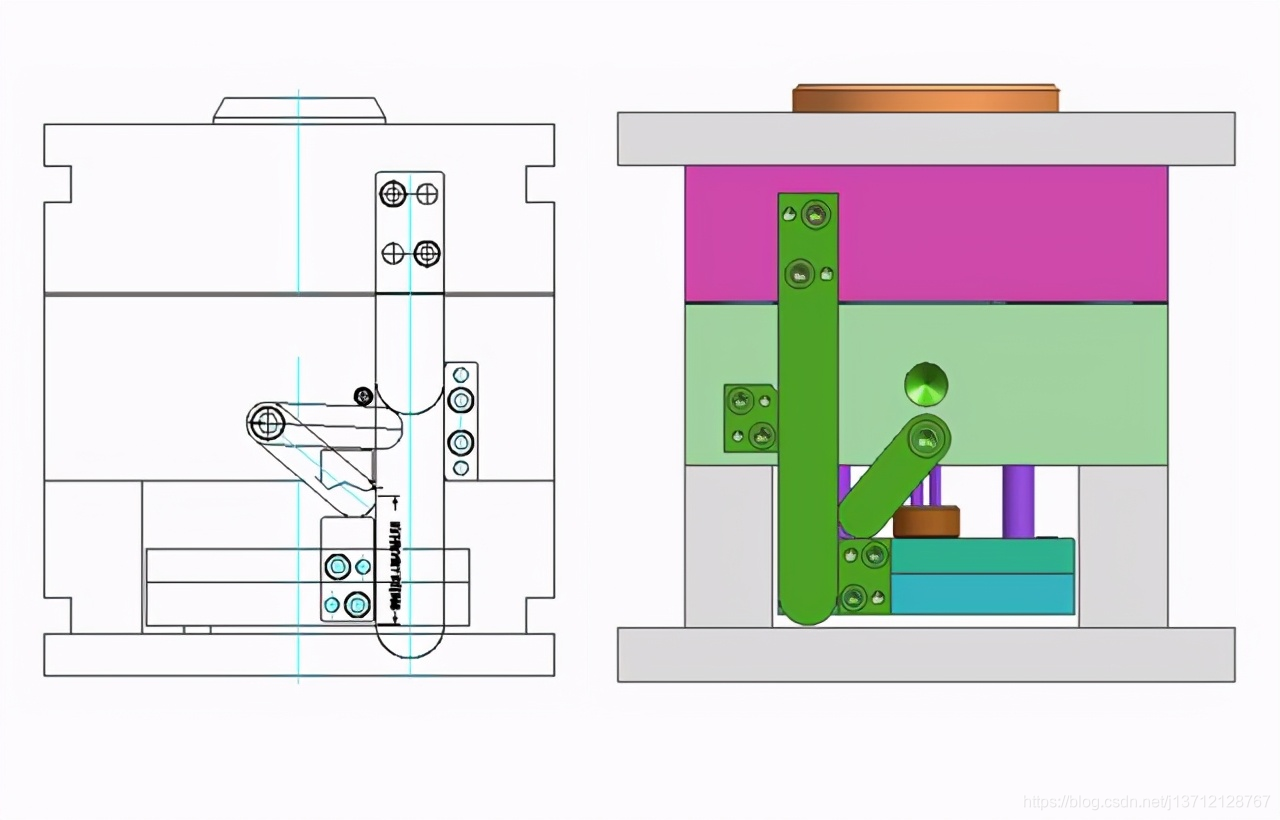

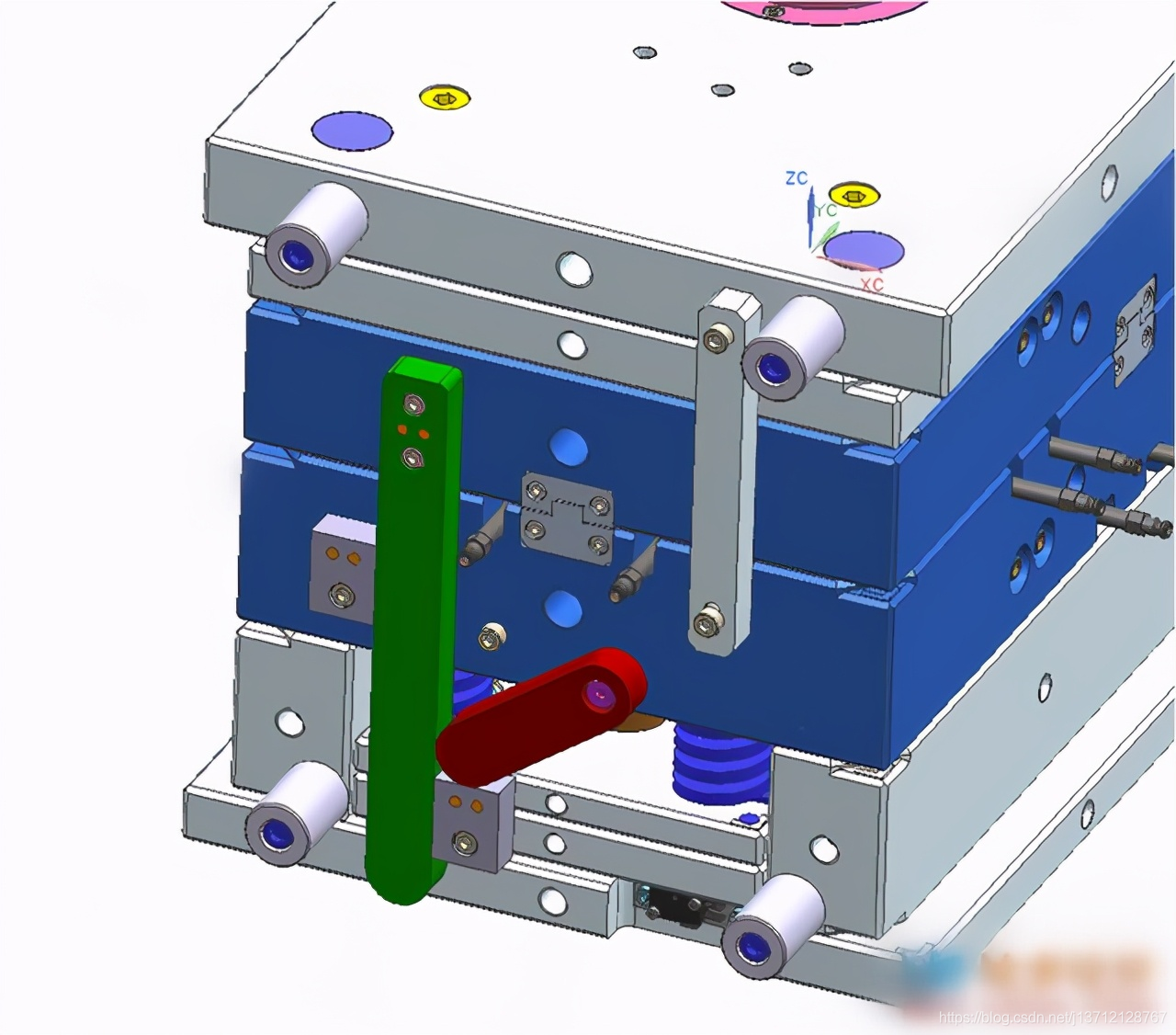

（2）先复位机构二：外置先复位机构，最常用的一种机构，常安装在天地侧，一套模具斜对角装两套。

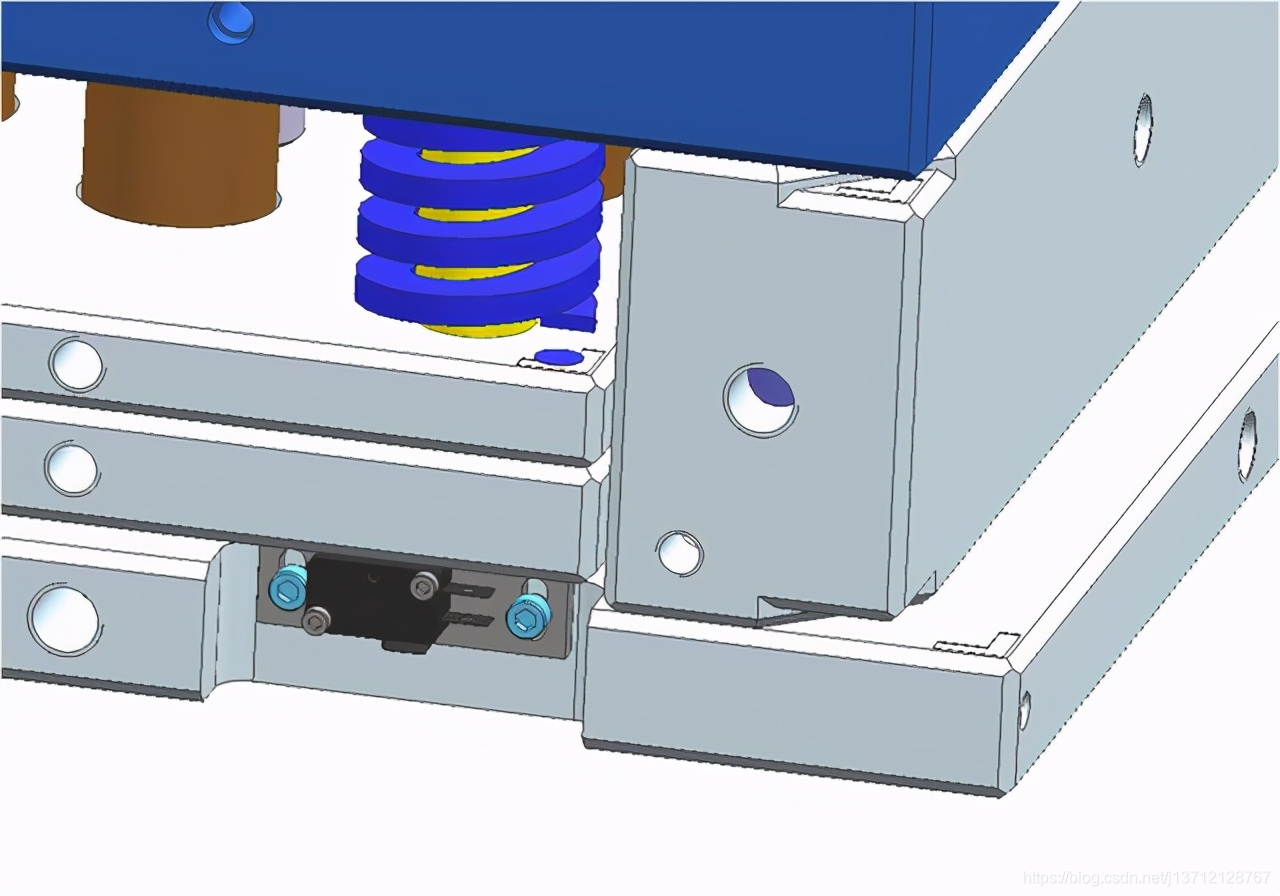

（3）先复位机构三：常采用的先复位确认开关。

3.外置先复位机构的运作原理

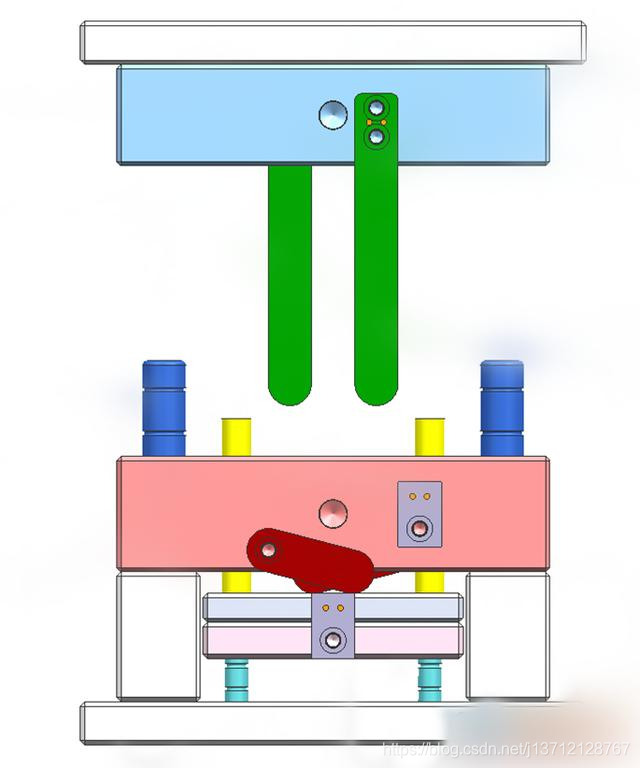

（1）首先下图为前后模开模，顶出状态

（2）当A前后模要和模的时候，绿色的先复位板撞到红色的复位板上，迫使顶针板先行复位

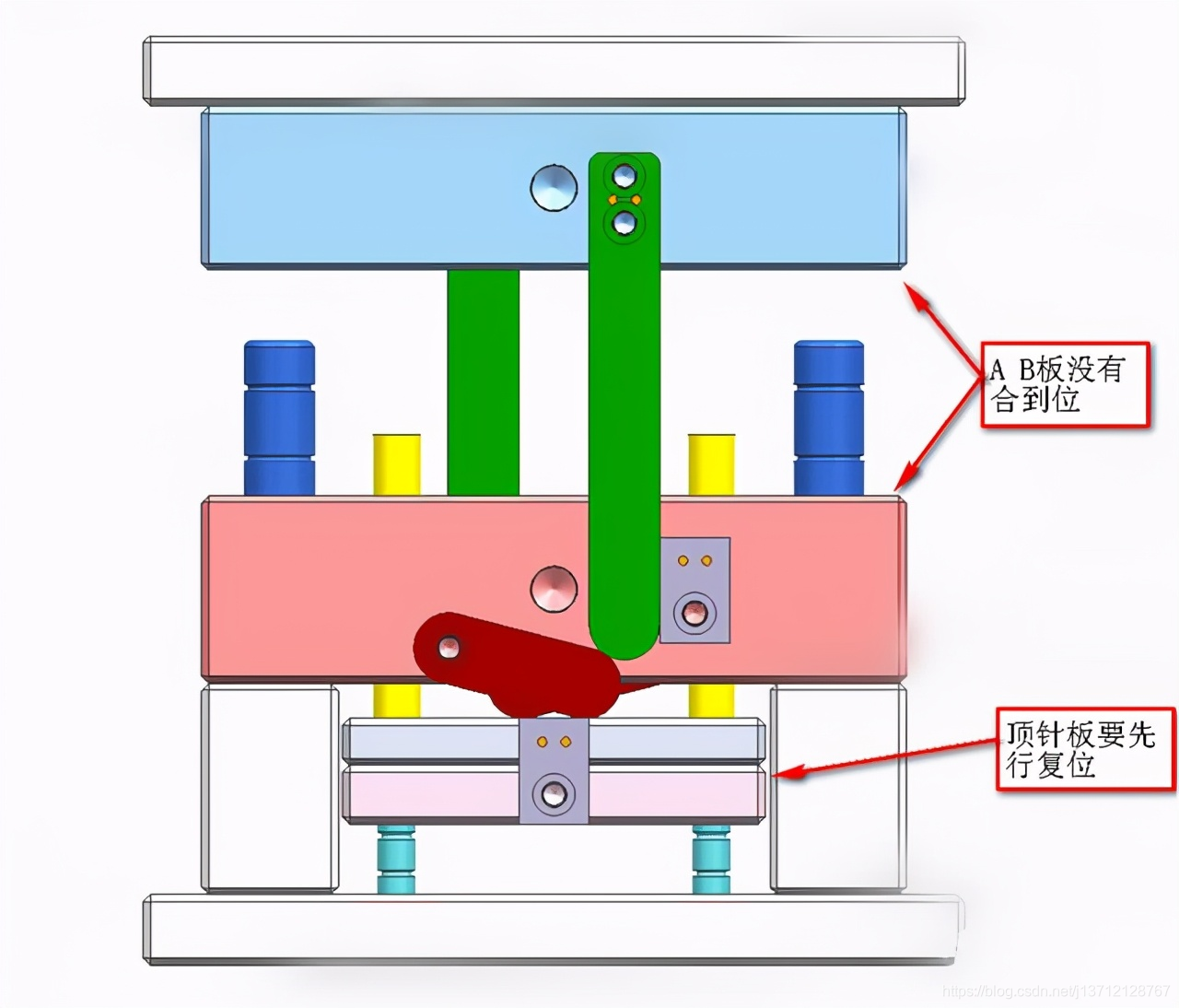

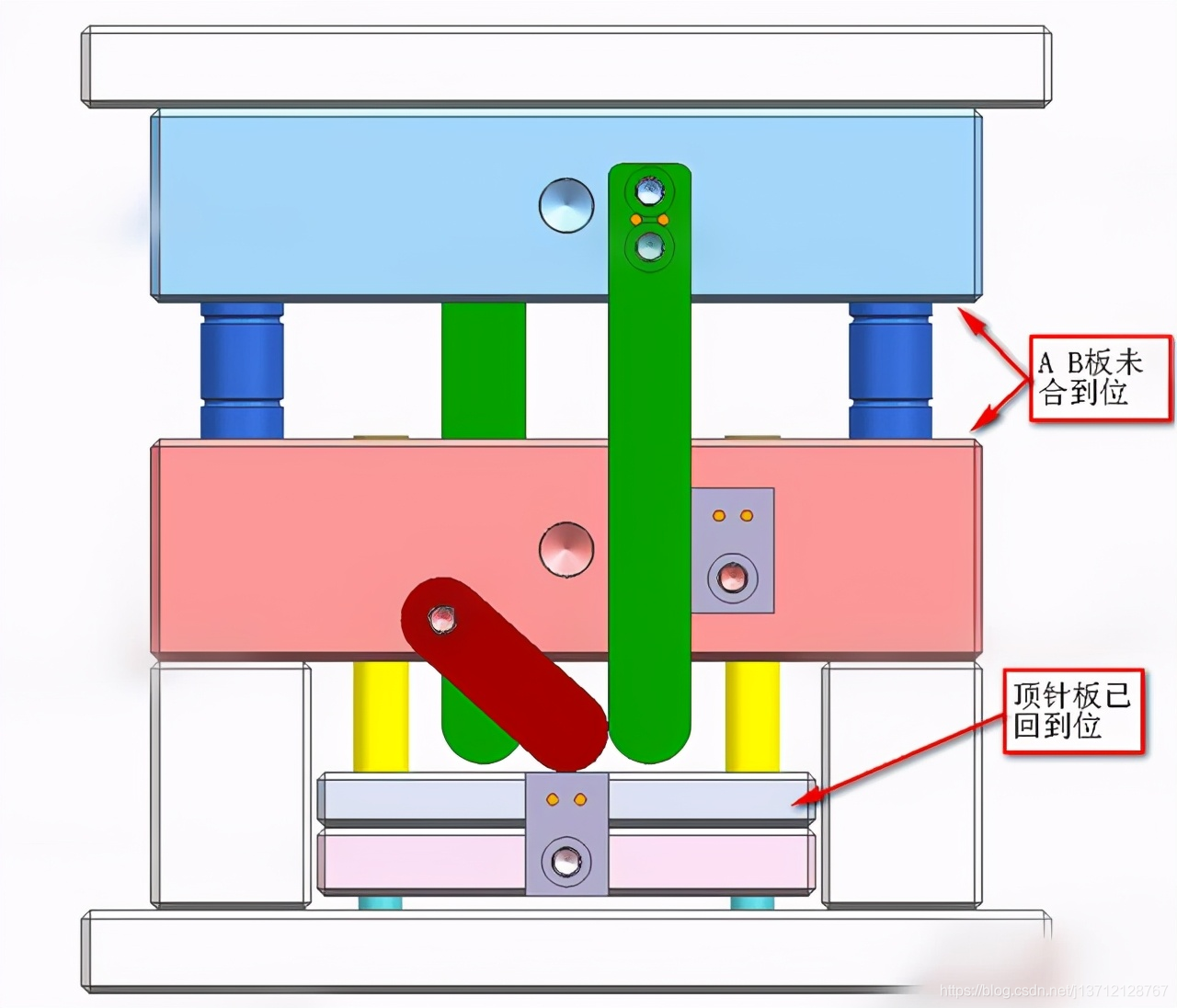

（3）下图为顶针板已完全回到位的状态，但A B板还没有合模合到位，这样可以避免顶针或者斜顶与滑块干涉的现象

4.外置先复位机构安装注意事项

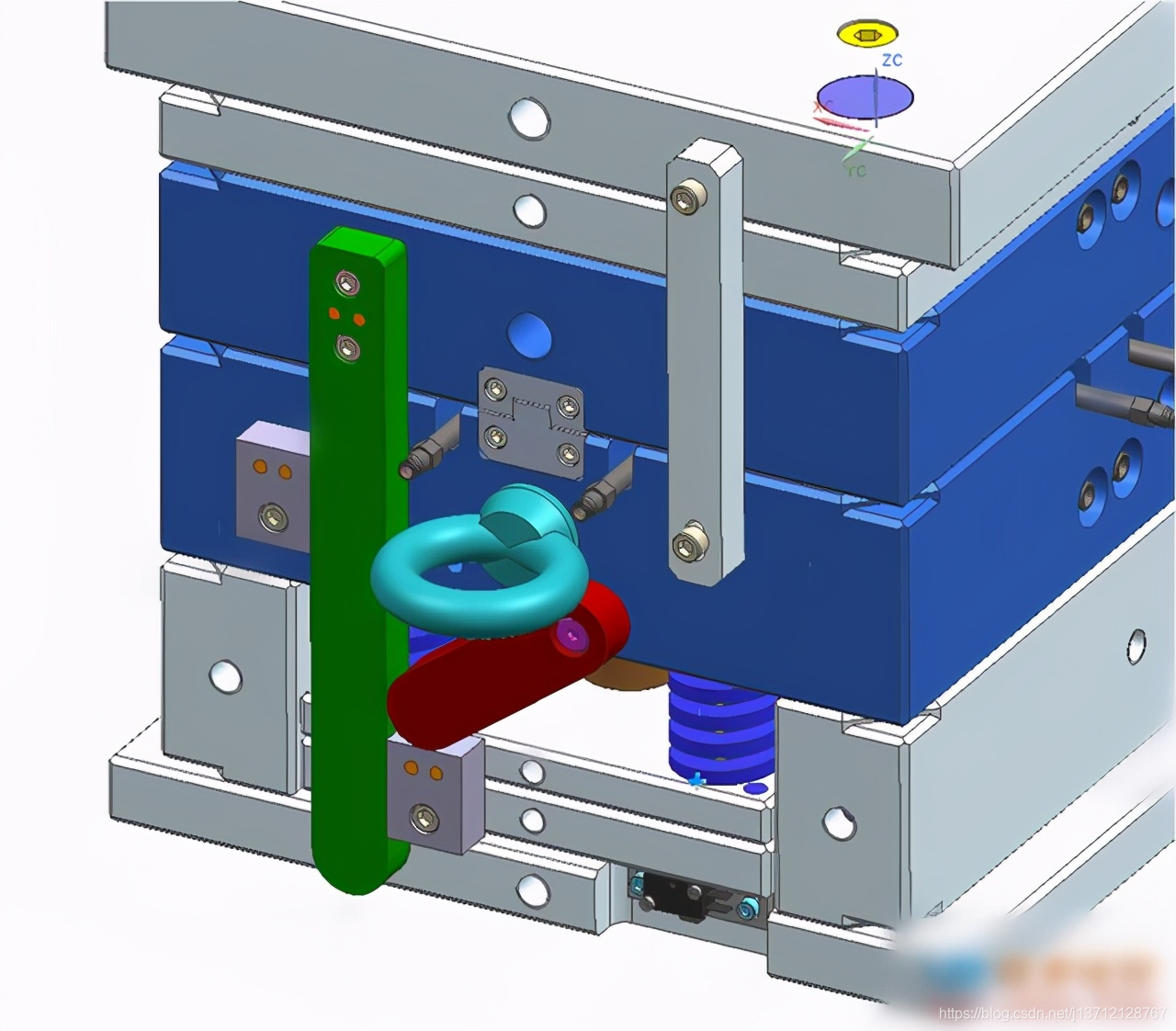

（1）安装位置要避开吊模螺丝孔，避免与吊环干涉

（2）安装外置先复位机构的模具，一般情况下是安装在模具的天地侧，地侧必须加模脚
