🔥 内容介绍

密度聚类，作为一种基于密度的空间聚类方法，在处理非球形、任意形状的簇方面具有显著优势。DBSCAN (Density-Based Spatial Clustering of Applications with Noise) 算法作为密度聚类算法的代表，因其对参数敏感性较低且能够有效识别噪声点而备受关注。然而，理解 DBSCAN 算法的运行机制以及其聚类结果，仅仅依靠算法的文本描述和数据表格往往难以奏效。可视化技术为理解 DBSCAN 算法及其结果提供了有效途径，能够直观地展示聚类过程、参数影响以及最终的聚类结果。本文将深入探讨 DBSCAN 密度聚类算法的可视化方法，分析其面临的挑战，并展望未来的发展方向。

一、 DBSCAN 算法原理及关键参数

DBSCAN 算法的核心思想是基于数据点的密度进行聚类。算法通过设定两个关键参数：半径 (ε) 和最小点数 (MinPts)，来定义“核心点”、“边界点”和“噪声点”。核心点是指其 ε 邻域内至少包含 MinPts 个数据点；边界点是指其 ε 邻域内包含少于 MinPts 个数据点，但属于某个核心点的 ε 邻域；而噪声点则是既不是核心点，也不是边界点的点。算法通过递归地连接核心点及其密度可达的点，形成一个簇。

ε 参数决定了算法对数据密度变化的敏感程度。过小的 ε 值可能导致数据点被错误地分类为噪声点，而过大的 ε 值则可能导致不同的簇合并在一起。MinPts 参数则影响了簇的规模和形状。较大的 MinPts 值会倾向于识别较大的、密集的簇，而较小的 MinPts 值则可能识别出较小的、稀疏的簇。因此，选择合适的 ε 和 MinPts 参数对于获得有效的聚类结果至关重要，这往往需要结合可视化技术进行调整和评估。

二、 DBSCAN 算法可视化方法

DBSCAN 算法的可视化方法主要集中在以下几个方面：

(1) 数据点及其邻域的可视化: 可以通过散点图将数据点在二维或三维空间中展示出来，并利用圆圈或其他几何图形来表示每个数据点的 ε 邻域。这种可视化方法可以直观地展现数据点的密度分布，帮助用户理解 ε 参数的选择对算法结果的影响。对于高维数据，则可以通过降维技术 (如 t-SNE, UMAP) 将数据降维到二维或三维空间后进行可视化。

(2) 核心点、边界点和噪声点的可视化: 可以使用不同的颜色或形状来表示核心点、边界点和噪声点，从而清晰地展现算法的聚类过程以及噪声点的分布。例如，可以使用红色表示核心点，蓝色表示边界点，灰色表示噪声点。

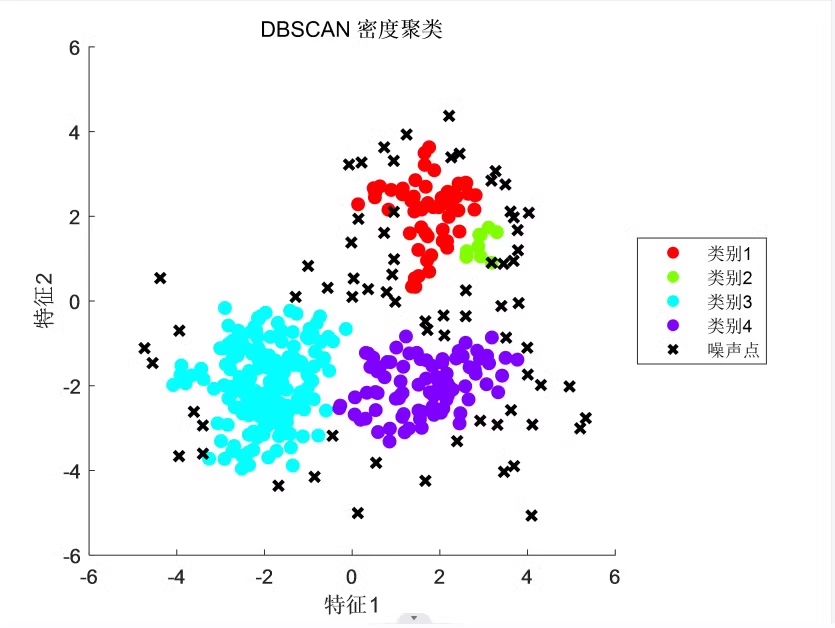

(3) 簇的可视化: 将属于同一簇的数据点用相同的颜色或形状标记，可以直观地展现最终的聚类结果。同时，可以通过连接核心点来显示簇的连接关系，更清晰地展现簇的形成过程。

(4) 参数影响的可视化: 可以通过交互式的可视化工具，允许用户动态调整 ε 和 MinPts 参数，并实时观察参数变化对聚类结果的影响。这有助于用户理解参数选择对算法结果的影响，并选择最合适的参数。

(5) 动画可视化: 通过动画的形式展现 DBSCAN 算法的运行过程，可以更清晰地理解算法的机制。动画可以逐步展现核心点的识别、簇的生长以及噪声点的识别过程。

三、可视化面临的挑战

尽管可视化技术能够有效地帮助理解 DBSCAN 算法，但仍然面临一些挑战：

(1) 高维数据的可视化: 对于高维数据，直接可视化数据点及其邻域是困难的。需要采用降维技术，但降维过程可能会丢失一些重要的信息，影响可视化的效果。

(2) 参数选择及交互性: 合适的 ε 和 MinPts 参数选择依赖于数据的特性，这需要一定的经验和技巧。交互式可视化工具能够辅助参数选择，但设计一个高效且易用的交互界面仍是一个挑战。

(3) 可视化结果的可解释性: 可视化结果需要清晰地表达算法的运行过程和结果，并提供足够的上下文信息，以帮助用户理解结果的意义。

四、未来展望

未来 DBSCAN 算法的可视化研究方向可以集中在以下几个方面：

(1) 高维数据可视化技术的改进: 探索更有效的降维技术和高维数据可视化方法，例如基于深度学习的降维技术。

(2) 交互式可视化工具的开发: 开发更强大、更易用的交互式可视化工具，允许用户方便地调整参数，并实时观察参数变化对聚类结果的影响。

(3) 可解释性人工智能(XAI)的应用: 结合 XAI 技术，解释 DBSCAN 算法的决策过程，提高可视化结果的可解释性，并帮助用户更好地理解算法的运行机制。

(4) 集成多种可视化方法: 结合多种可视化方法，例如散点图、网络图、树状图等，提供更全面、更深入的 DBSCAN 算法可视化分析。

总之，DBSCAN 密度聚类算法的可视化是理解和应用该算法的关键。通过有效的可视化方法，可以直观地展现算法的运行过程、参数影响以及聚类结果，从而帮助用户更好地理解和应用 DBSCAN 算法。未来，随着可视化技术和人工智能技术的不断发展， DBSCAN 算法的可视化将会更加完善和高效，为数据分析和挖掘提供更强大的支持。
