【控制】基于PID控制器的工厂温度控制系统附matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

工厂生产过程中的温度控制至关重要，其稳定性直接影响产品质量、生产效率和能源消耗。本文将深入探讨基于PID (比例-积分-微分) 控制器的工厂温度控制系统，分析其原理、优缺点，并针对实际应用中可能出现的问题提出改进方案。

一、 PID控制器原理及在温度控制中的应用

PID控制器是一种经典的反馈控制算法，广泛应用于工业过程控制中，其核心思想是根据系统的偏差来调整控制器的输出，从而使被控量逼近设定值。PID控制器的输出由三部分组成：比例项(P)、积分项(I)和微分项(D)。

• 比例项 (P): 比例项与偏差成正比，偏差越大，输出越大。比例项能够快速响应偏差，缩短调节时间，但同时也存在稳态误差。

• 积分项 (I): 积分项考虑了偏差随时间的累积，能够消除稳态误差。积分项的作用是逐渐消除由于比例项引起的稳态误差，使系统最终达到设定值。然而，积分项也可能导致超调和振荡。

• 微分项 (D): 微分项对偏差的变化率进行响应，能够预测偏差的变化趋势，提前进行控制，从而减小超调和振荡。微分项能够提高系统的稳定性，但对噪声比较敏感。

在工厂温度控制系统中，PID控制器通过检测实际温度与设定温度的偏差，计算出PID控制器的输出，然后驱动加热器或冷却器来调整温度，最终使实际温度稳定在设定值。 例如，在水泥窑的煅烧过程中，温度控制至关重要，PID控制器可以根据窑内温度与设定温度的偏差，调节燃料的供给量，从而精确控制窑内温度，保证水泥的质量。类似地，在化工反应釜、食品加工等领域，PID控制器也扮演着关键的角色。

二、 PID控制器在工厂温度控制中的优缺点

优点：

• 结构简单，易于实现： PID控制算法相对简单，易于理解和实现，无论是硬件还是软件，都易于设计和调试。

• 参数调整方便： PID控制器的三个参数（Kp, Ki, Kd）可以根据实际情况进行调整，以达到最佳控制效果。

• 鲁棒性较强： PID控制器对模型的不确定性和外界扰动具有一定的鲁棒性，能够在一定程度上适应系统参数的变化和外界干扰。

• 成熟的应用技术： PID控制技术经过多年的发展和应用，已经非常成熟，具有丰富的应用经验和大量的成功案例。

缺点：

• 参数整定困难： PID参数的整定是一个复杂的过程，需要根据具体系统进行调整，缺乏通用的整定方法，常常需要依靠经验和反复试验。 不合适的参数设置可能会导致系统震荡、超调甚至失稳。

• 对非线性系统适应性差： PID控制器是一种线性控制器，对于非线性系统，其控制效果可能较差，需要进行线性化处理或采用更高级的控制算法。

• 难以处理大滞后和纯滞后系统： 对于存在大滞后或纯滞后现象的系统，PID控制器的控制效果可能会较差，需要采用一些特殊的控制策略，例如Smith预估器。

• 稳态精度受限： 尽管积分项可以消除稳态误差，但某些情况下，积分饱和等问题会影响稳态精度。

三、 基于PID控制器的工厂温度控制系统改进策略

为了提高基于PID控制器的工厂温度控制系统的性能，可以采取以下改进策略：

• 自适应PID控制： 针对系统参数变化的情况，采用自适应PID控制算法，能够在线调整PID参数，以适应系统变化，提高控制精度和鲁棒性。

• 模糊PID控制： 将模糊控制的优点与PID控制相结合，利用模糊逻辑处理非线性因素，提高控制效果，尤其适用于非线性系统。

• 神经网络PID控制： 利用神经网络的学习能力，对PID参数进行优化，提高控制性能。神经网络PID控制器可以自动学习系统的动态特性，并根据学习结果调整PID参数。

• 模型预测控制 (MPC)： MPC是一种先进的控制算法，能够预测系统的未来输出，并根据预测结果进行优化控制，能够有效处理大滞后系统和多变量系统。

• 改进PID参数整定方法： 采用遗传算法、粒子群算法等优化算法，对PID参数进行自动整定，提高参数整定的效率和精度。

• 加入前馈控制： 在PID控制的基础上，加入前馈控制，提前预测扰动并进行补偿，从而减少控制偏差。

四、 总结

基于PID控制器的工厂温度控制系统在工业生产中具有广泛的应用，其结构简单，易于实现。然而，PID控制器的参数整定和对非线性系统的适应性等问题需要进一步研究和改进。 通过采用自适应控制、模糊控制、神经网络控制等先进控制技术，可以显著提高PID控制器的性能，实现更精确、更稳定的温度控制，为提高产品质量和生产效率提供保障。 未来研究方向可以集中在更智能化的温度控制策略以及对复杂工业过程的适应性研究。 这需要结合大数据分析、人工智能等新兴技术，进一步提升工厂温度控制系统的自动化水平和智能化程度。

📣 部分代码

open_loop_script; % it generates system_tf_parameters.txt file

clc, clearvars, close all; % ritual to erase all the previous terminal message, vars, plots

fileID = fopen('system_tf_parameters.txt', 'r');

parameters = fscanf(fileID, '%f');

K = parameters(1);

T1 = parameters(2);

T2 = parameters(3);

fclose(fileID);

% p setting

K_p = ( T1 )/( K*T2 );

K_pmax = 0.2;

p = (K_p/K_pmax);

% temperature setpoint

set_val = 60;

% load dataset

f1 = xlsread('p-control-data.xlsx', 'Sheet1', 'B2:B59');

t1 = xlsread('p-control-data.xlsx', 'Sheet1', 'A2:A59');

% Plot dataset

plot(t1, f1);   % main plot

ylim([20 65]);

hold on;

plot([t1(1), t1(end)], [f1(1),f1(1)]);  % ambient temperature

hold on;

plot([t1(1), t1(end)], [set_val,set_val]);  % temperature setpoint

xlabel('Time (s)');

ylabel('Temperature (°C)');

title('P control response');

legend("System response", "Ambient temperature", "Temperature setpoint", 'Location', 'best');

% peak overshoot computation

peak_overshoot = ( max(f1) - set_val )*100/set_val;

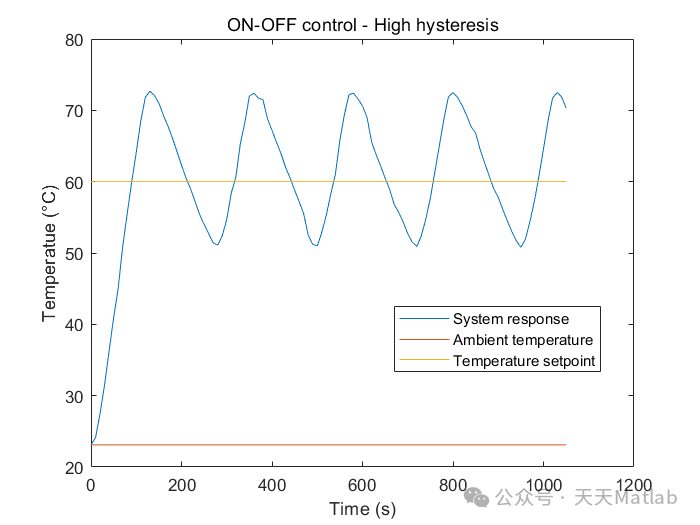

⛳️ 运行结果
