嵌入式-ARM-学习总结（5）：时钟

一、时钟系统

1.什么是时钟？

时钟是同步工作系统的同步节拍，各个部分通过这个节拍来完成协调一致，从而实现协调配合。
SoC内部有很多器件，例如CPU、串口、DRAM控制器、GPIO等内部外设，这些要实现协同工作，需要一个同步的时钟系统来指挥。这个就是我们的SoC时钟系统。

2.时钟的一般获取方法

• 外部直接输入时钟信号，SoC有个引脚用来输入外部时钟信号，用的很少。
• 外部晶振+内部时钟发生器产生时钟，大部分低频单片机都是这样工作的。
• 外部晶振+内部时钟发生器+内部PLL产生高频时钟+内部分频得到各种频率的时钟。大部分高频嵌入式芯片都采用这种方法。

为什么使用第三种方式？
主要是因为芯片外部电路不适宜使用高频率，因为传导辐射比较难控制；高频率的晶振太贵。
为什么要内部先高频率然后再分频？
主要是因为SoC内部有很多部件都需要时钟，而且各自需要的时钟频率不同，所以没法统一。因此设计思路是PLL后得到一个最高的频率(1GHz、1.2GHz)，然后各外设都有自己的分频器再来得到自己想要的频率(因为倍频比较麻烦，而分频简单，所以通过统一倍频后，再根据需要进行分频处理)

3.时钟和系统性能的关系、超频、稳定性

(1)一般SoC时钟频率都是可以人为编程控制的，频率的高低对系统性能有很大影响。
(2)S5PV210建议工作频率800Mhz~1.2GHz，一般为了保证稳定都会将系统时钟设置到1GHz主频。如果你设置到1.2GHz就叫超频。超频的时候系统性能会提升，但是发热也会增大，因此会影响系统稳定性。

4.时钟和外设编程的关联

每个外设工作都需要一定频率的时钟，这些时钟都是由时钟系统提供的。时钟系统可以编程控制工作模式，因此我们程序员可以为每个外设指定时钟来源、时钟分频系数，从而指定这个外设的工作时钟。

5.时钟和功耗的关系

（1）SoC中各种工作时，时钟频率越高其功耗越大，发热越大，越容易不稳定，需要外部的散热条件越苛刻。
（2）SoC内部有很多外设，这些外设不用的时候最好关掉（不关掉会一定程度浪费电），开关外设不是通过开关，而是通过时钟。也就是说我们给某个外设断掉时钟，这个外设就不工作了。

二、S5PV210时钟系统

查数据手册可知：

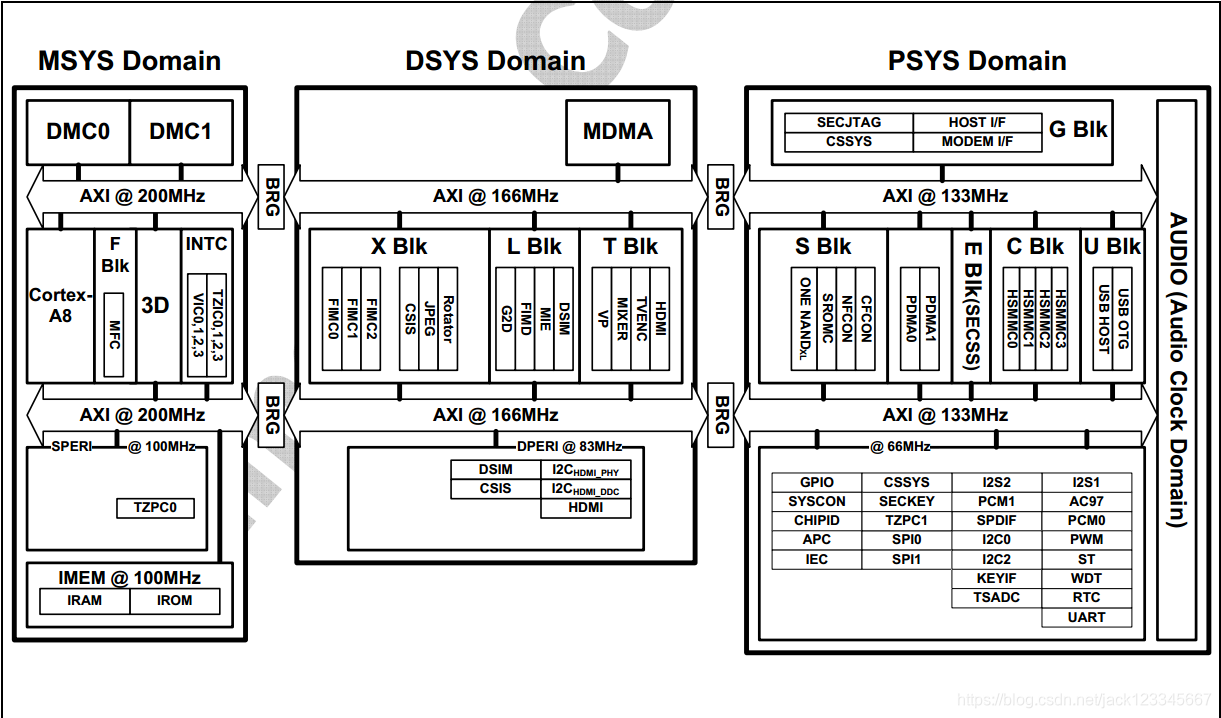

1.时钟域

（1）因为S5PV210的时钟体系比较复杂，内部外设模块太多，因此把整个内部的时钟划分成3大块，叫做3个域。
（2）MSYS：CPU（Cortex-A8内核）、DRAM控制器（DMC0和DMC1）、IRAM&IROM…
（3）DSYS:都是和视频显示、编解码等有关的模块
（4）PSYS:和内部的各种外设时钟有关，譬如串口、SD接口、I2C、AC97、USB等。
（5）为什么内部要分为3个域，怎么划分的？因为210内部的这些模块彼此工作时钟速率差异太大了，所以有必要把高速的放一起，相对低速的放一起。

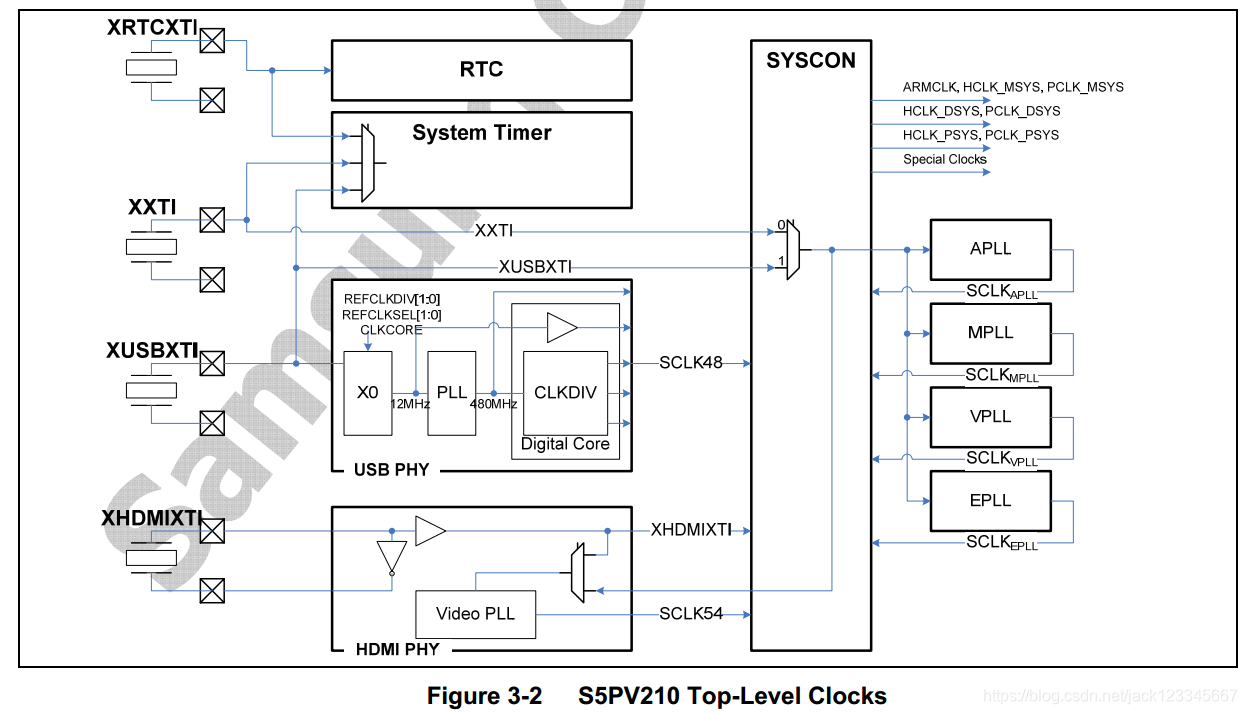

S5PV210时钟系统采用晶振+时钟发生器+PLL+分频电路，S5PV210外部有4个晶振接口，设计板子硬件时可以根据需要来决定在哪里接晶振。接了晶振之后上电相应的模块就能产生振荡，产生原始时钟。原始时钟再经过一系列的筛选开关进入相应的PLL电路生成倍频后的高频时钟。高频时钟再经过分频到达芯片内部各模块上。（有些模块，譬如串口内部还有进一步的分频器进行再次分频使用）

2.S5PV210时钟域详解

MSYS域：
ARMCLK： 给cpu内核工作的时钟，也就是所谓的主频。
HCLK_MSYS： MSYS域的高频时钟，给DMC0和DMC1使用
PCLK_MSYS： MSYS域的低频时钟
HCLK_IMEM：给iROM和iRAM（合称iMEM）使用

DSYS域：
HCLK_DSYS：DSYS域的高频时钟
PCLK_DSYS：DSYS域的低频时钟

PSYS域：
HCLK_PSYS：PSYS域的高频时钟
PCLK_PSYS：PSYS域的低频时钟
SCLK_ONENAND

总结：210内部的各个外设都是接在（内部AMBA总线）总线上面的，AMBA总线有1条高频分支叫AHB，有一条低频分支叫APB。上面的各个域都有各自对应的HCLK_XXX和PCLK_XXX，其中HCLK_XXX就是XXX这个域中AHB总线的工作频率；PCLK_XXX就是XXX这个域中APB总线的工作频率。
SoC内部的各个外设其实是挂在总线上工作的，也就是说这个外设的时钟来自于他挂在的总线，譬如串口UART挂在PSYS域下的APB总线上，因此串口的时钟来源是PCLK_PSYS。
我们可以通过记住和分析上面的这些时钟域和总线数值，来确定我们各个外设的具体时钟频率。

下图很关键，可能会反复查看~

该图中有两个很重要的符号：MUX开关和DIV分频器。
（1）MUX开关就是个或门，实际对应某个寄存器的某几个bit位的设置，设置值决定了哪条通道通的，分析这个可以知道右边的时钟是从左边哪条路过来的，从而知道右边时钟是多少。
（2）DIV分频器，是一个硬件设备，可以对左边的频率进行n分频，分频后的低频时钟输出到右边。分频器在编程时实际对应某个寄存器中的某几个bit位，我们可以通过设置这个寄存器的这些对应bit位来设置分频器的分频系数（譬如左边进来的时钟是80MHz，分频系统设置为8，则分频器右边输出的时钟频率为10MHz）。

各个时钟的典型值：
三星公司推荐了一个工作性能和稳定性最佳的频率，我们只需按这个频率去配置并初始化时钟，
