在开关电源、逆变器、ups等大功率电子产品中,经常会遇到mos管/场效应管/IGBT发热问题。

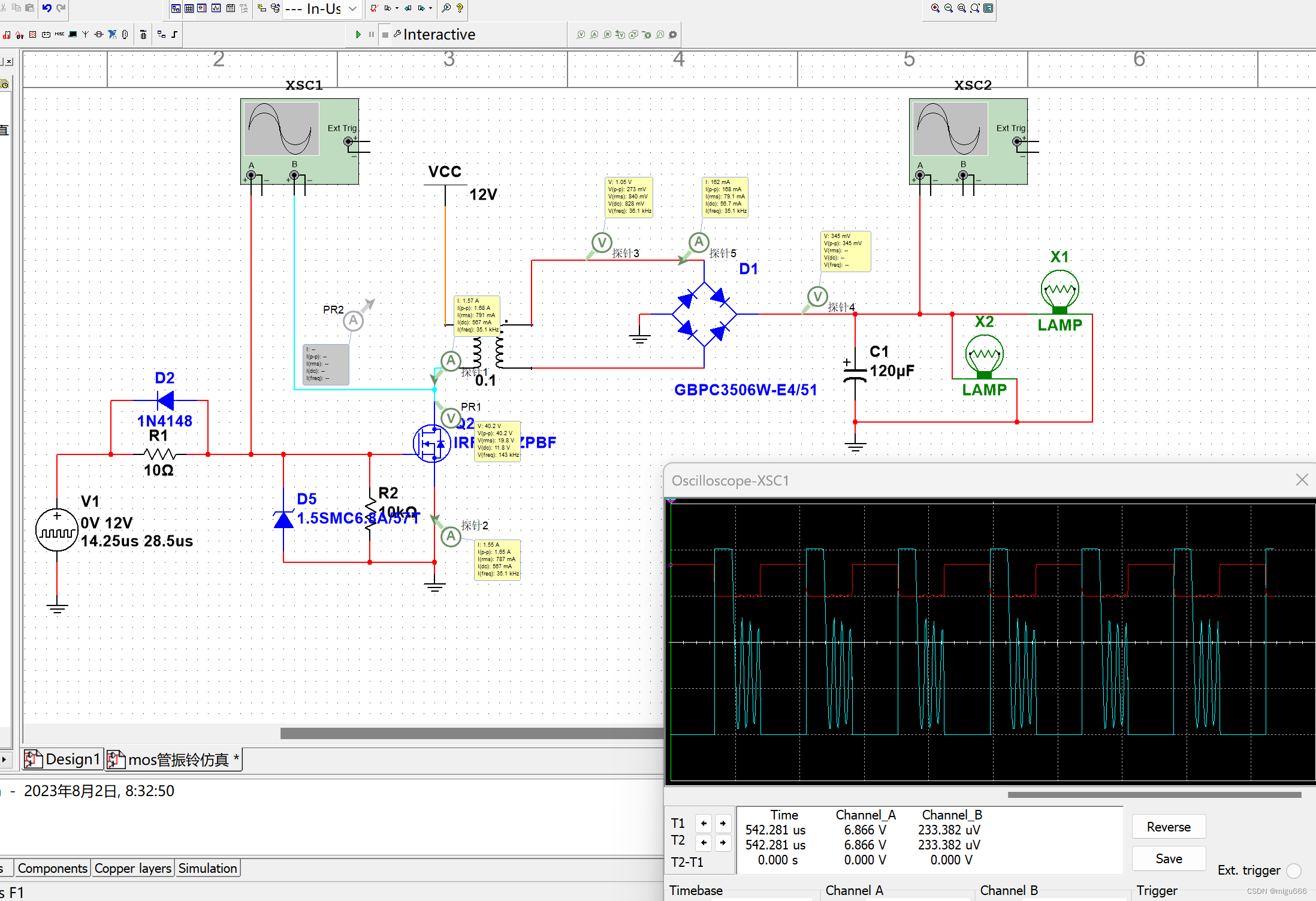

现象:
在这里插入图片描述
能量守恒定律:能量不会凭空消失。
变压器初级产生的磁能,未被次级完全吸收,存在1~5%的能量无法传递到负载,这个能量叫做漏电感。

在mos管存在3个寄生电容:Cgs,Cgd,Cds,其中Cds与变压器漏感产生LC振荡,体现在D级脉冲高压和振荡,导致mos管发热,变压器漏电感以热量的形式发散出去。

改善:

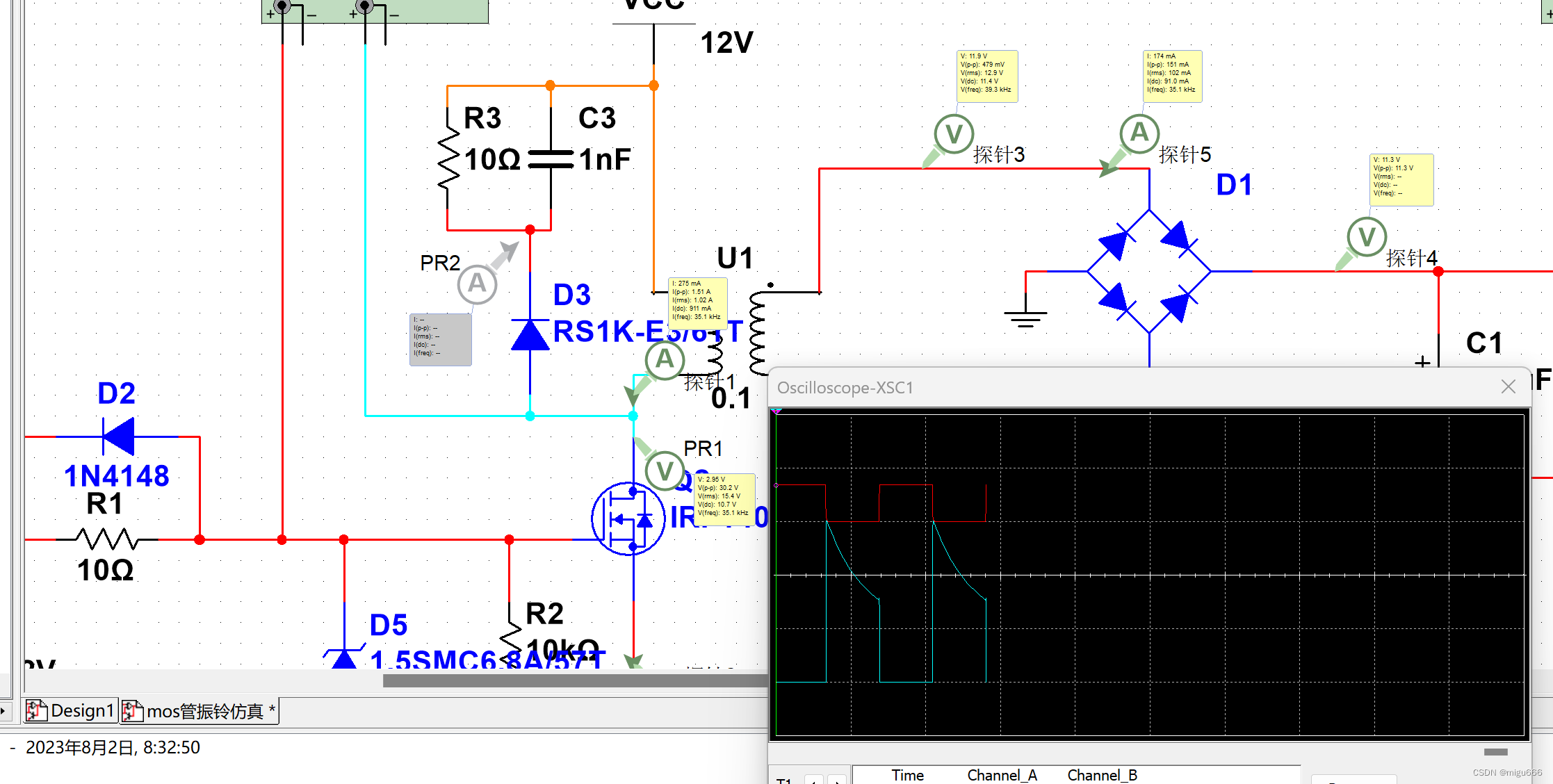

加入rcd吸收电路,将mos管漏极的应力通过电容缓冲,通过电阻消耗。
在这里插入图片描述

振荡虽然消失,但尖峰电压依然很高。 减小电阻阻值,增大电容容值可以降低尖峰电压,但是功耗也会增加。尖峰电压为30v。

改进:
在这里插入图片描述

在改进版本中,增加了一个在mos管漏极和vcc直接加入一个tvs管,钳位电压为10v,mos管漏极电压应力为20v。这时候mos管已经不再发烫。

本篇文章只给方案和效果,电路原理不展开还会增大篇幅,关于米勒平台、LC振荡、mos管寄生电容、pcb寄生电感、变压器漏感、rcd吸收电路等细节知识可自行百度。
