allegro中design size无法修改

最新推荐文章于 2025-03-13 17:28:57 发布

jiangchao3392

最新推荐文章于 2025-03-13 17:28:57 发布

阅读量4.8k

点赞数 3

分类专栏： Cadence 文章标签： allegro design size 图纸大小

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/jiangchao3392/article/details/89447502

版权

Cadence 专栏收录该内容

41 篇文章

订阅专栏

本文介绍了一种在图纸尺寸过大时的调整方法，包括通过修改负坐标值和调整坐标长度来逐步缩小尺寸，直至达到目标大小，最后直接修改图纸尺寸。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

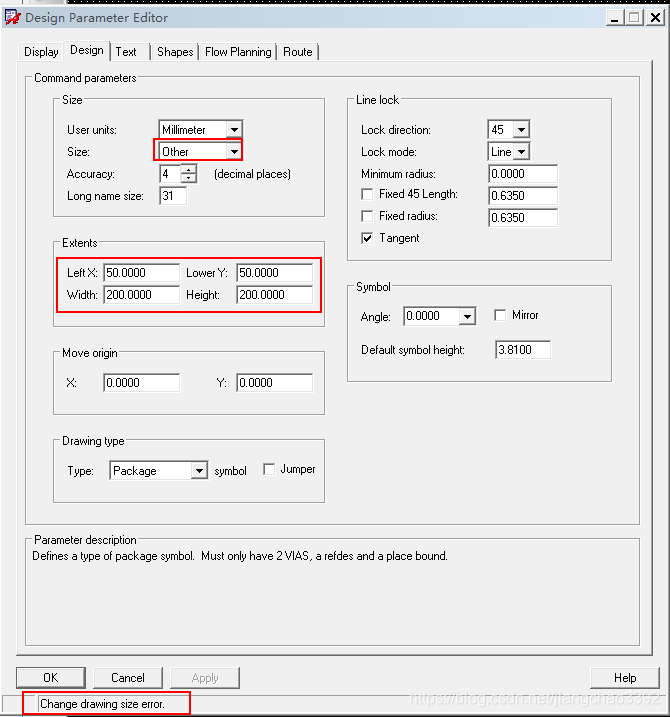

原因：“other”的尺寸比“C”的尺寸大很多，这样就不能直接通过修改“drawing size”来改变。

可以这样操作来修改：

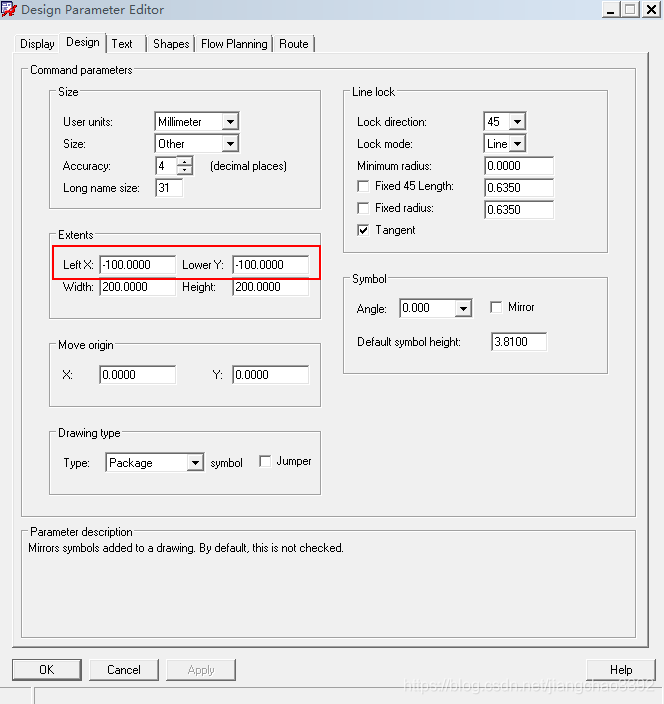

1、通过“Extents”里面的“Left X”和“Low Y”来减小负坐标的值。
2、通过“Width”和“Height”来减小“X”坐标和"Y"坐标的长度(可视长度)；
3、待修改到小于“C”尺寸时，再直接修改“drawing size”即可。

Left X：为负值 Lower Y：为负值。
