本文介绍在Allegro软件中绘制精确半圆弧的方法。通过先绘制固定角度的圆弧，再使用DeletebyRectangle功能删除多余部分，实现精准的半圆弧绘制。适用于电路板设计等精密绘图需求。

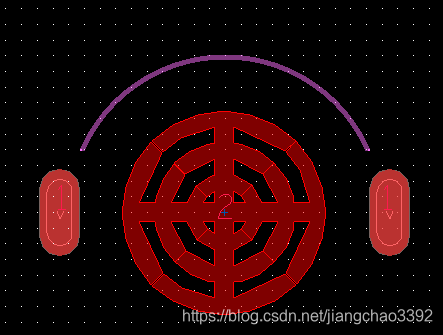

如图：

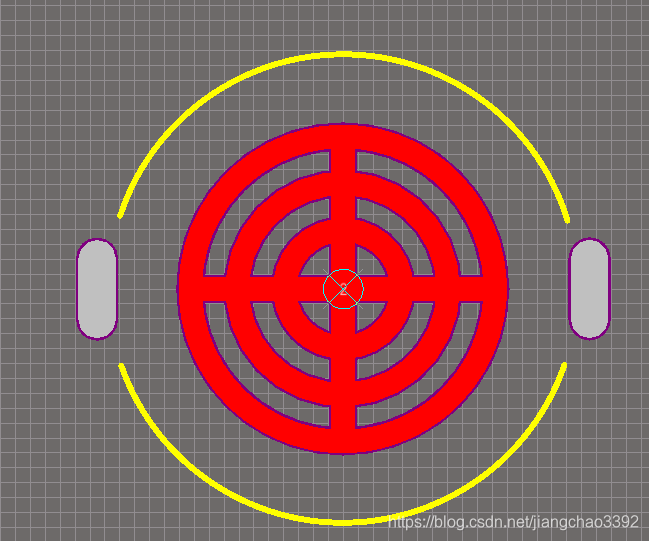

allegro绘制 如下图黄色半 圆弧：
方法：
先绘制一个固定角度的圆弧（因为圆弧总是从零度开始。）

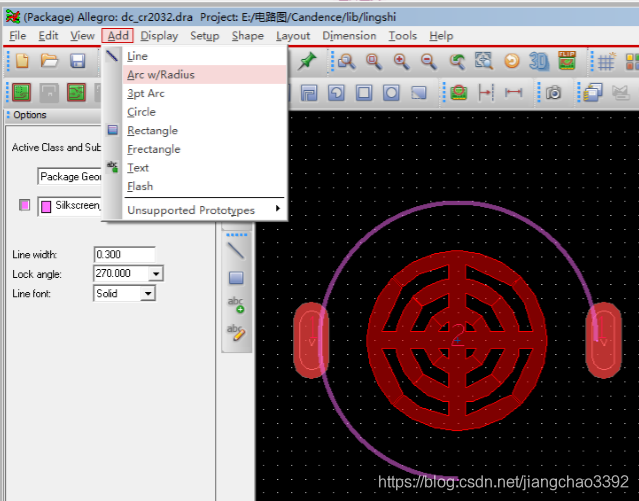

Add——> Arc
， 然后删除掉其他部分：

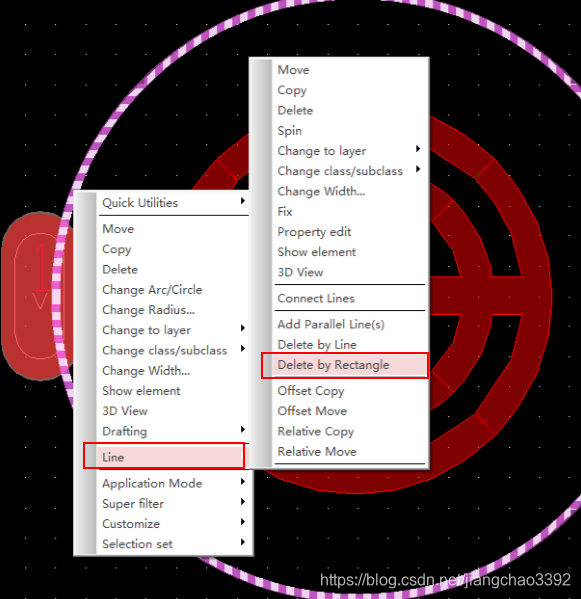

选中绘制好的圆弧，然后鼠标右键 ——> Line ——>Delete by Rectangle
（或者Drafting——>Delete by Rectangle）
然后用鼠标框选需要删除的部分。

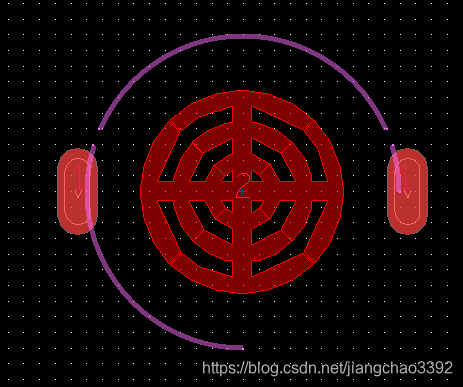

然后删除下方 和右边 多余的半截：

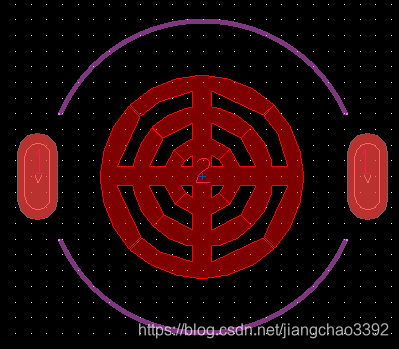

同理绘制下方圆弧，截断，删除。
