雷达接收机系统详解

文章目录

★  雷达接收机系统组成

★  主要技术指标及推导分析

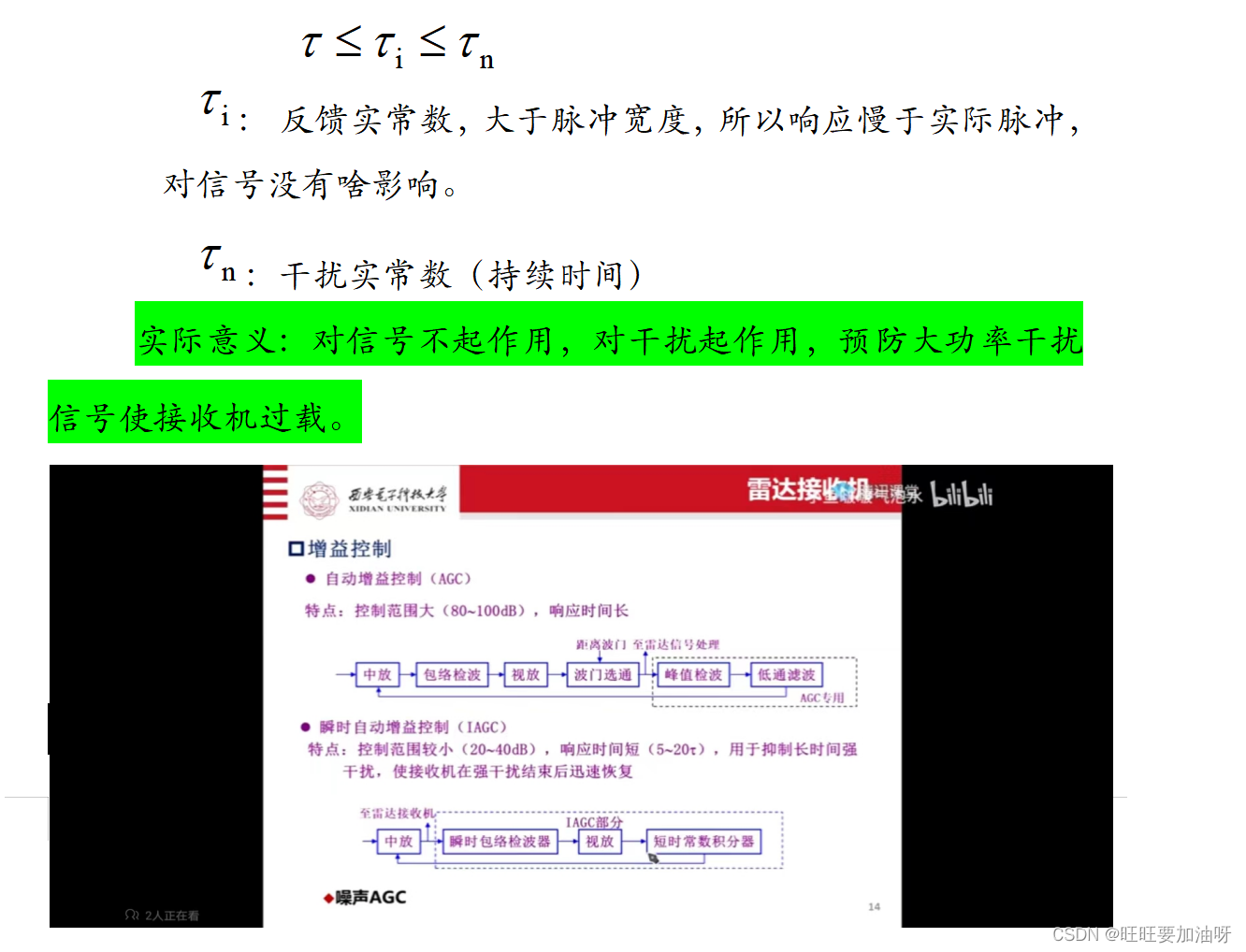

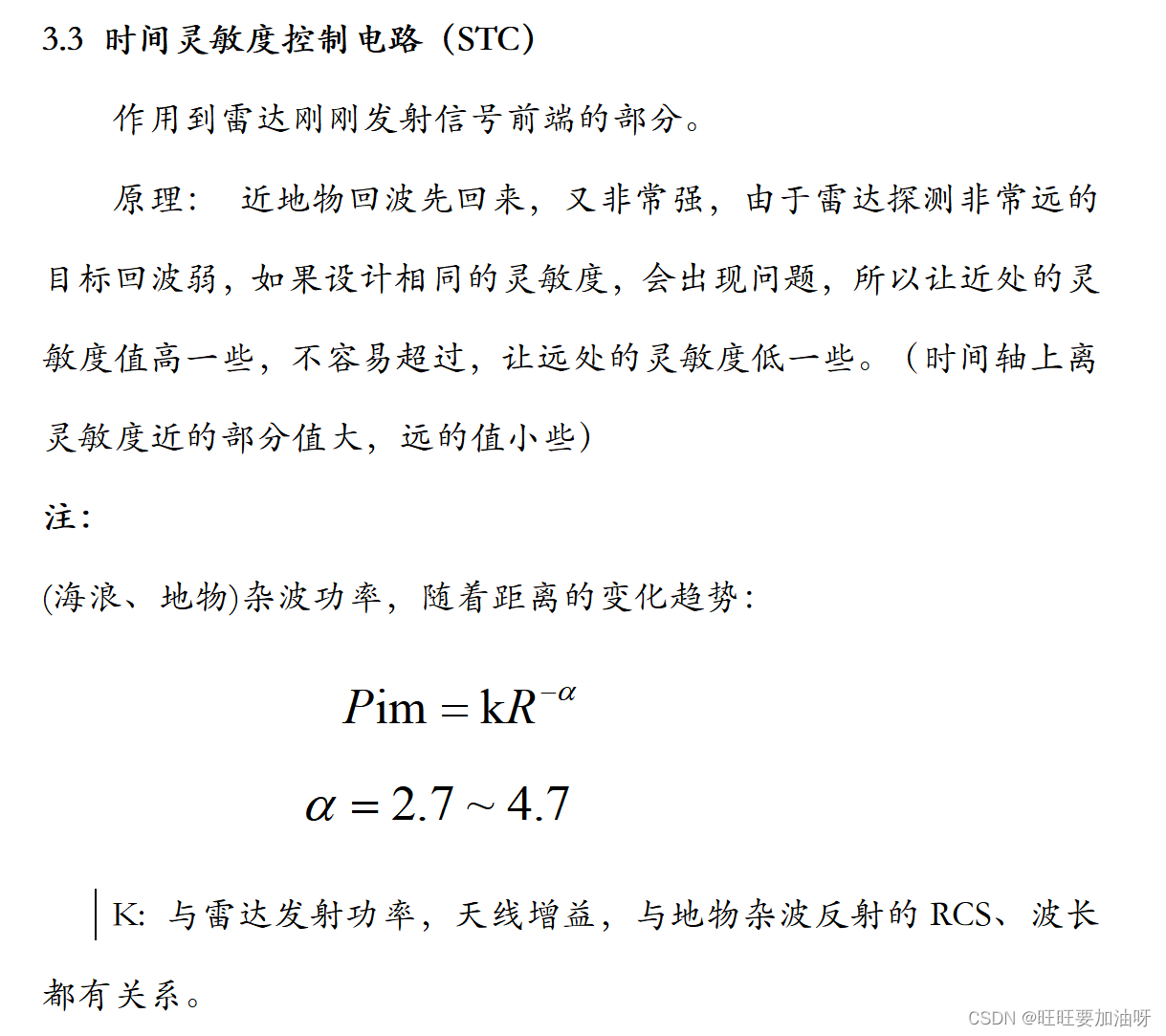

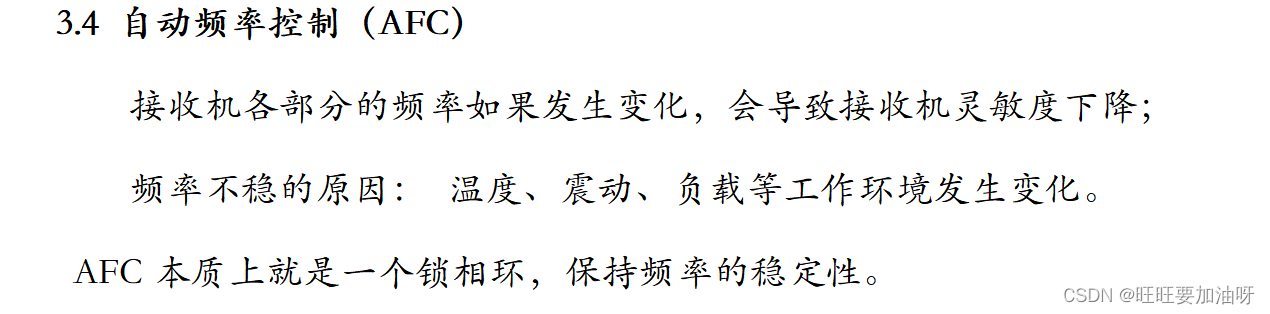

★  增益控制

★  匹配滤波与接收机带宽

★  数字正交采样

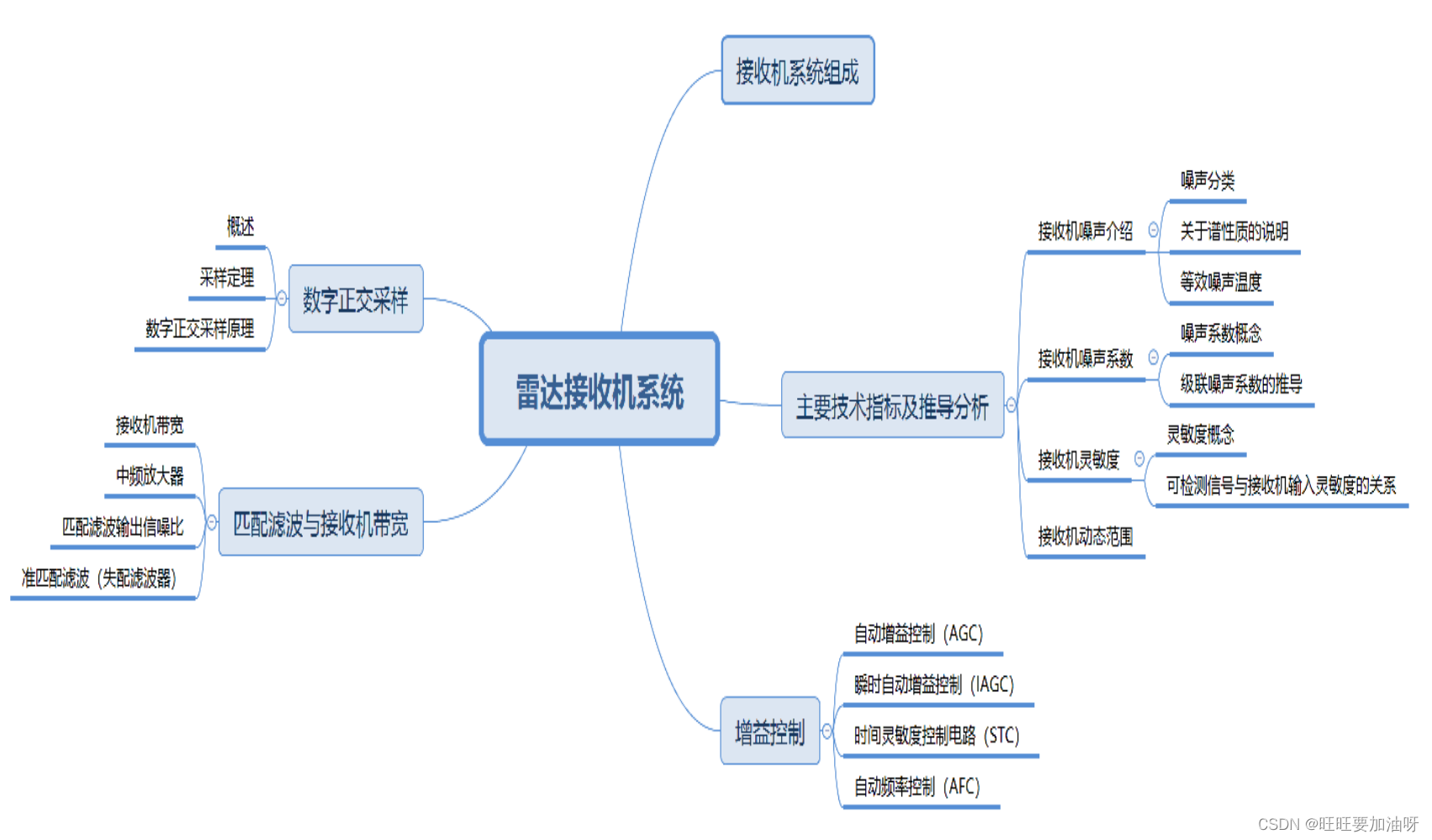

结构框架

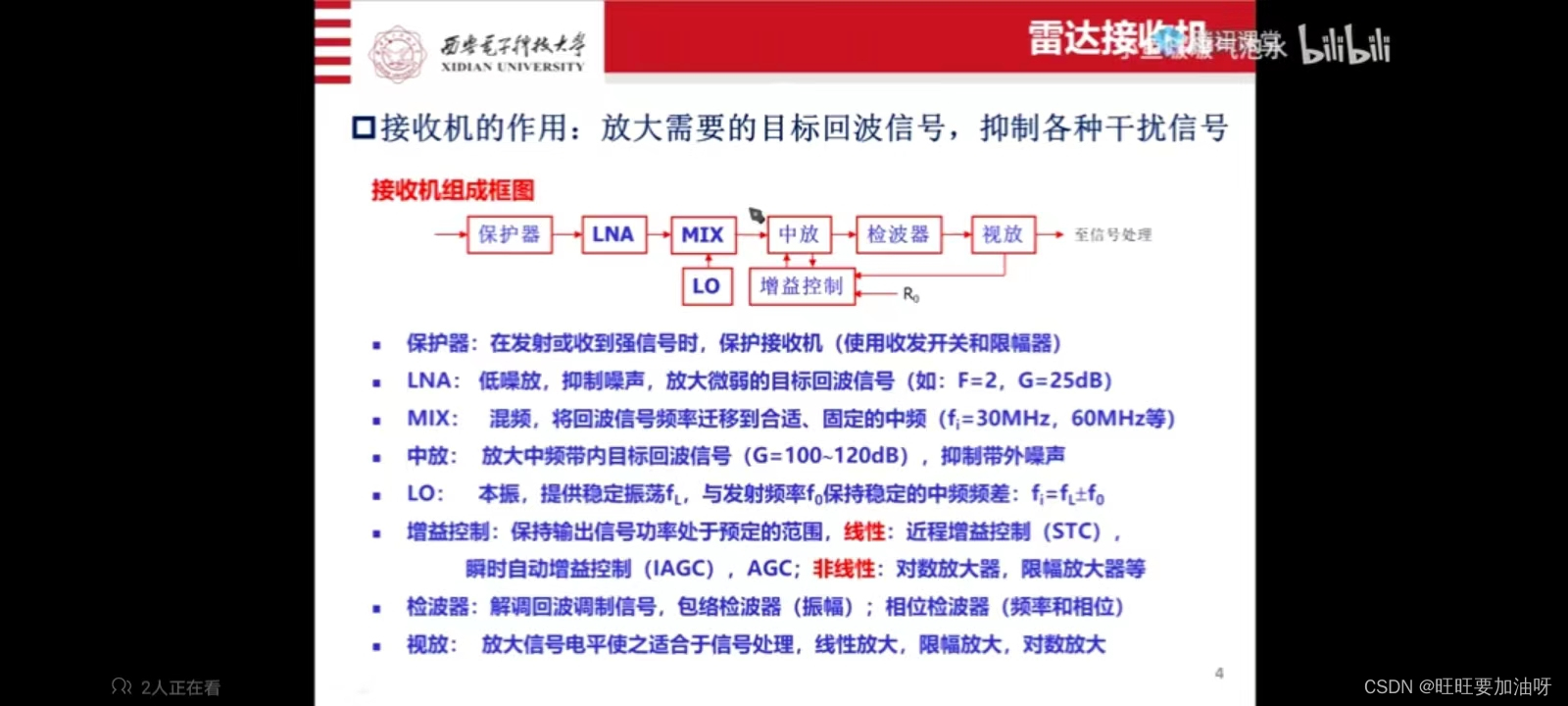

1. 雷达接收机系统组成



1.1 高频部分

（1）T/R及接收机保护器

（2）低噪放（后面噪声系数F推导时重点关注

（3）混频器（本振实现下变频）

​​​​​​​1.2 中频部分及AGC

（1）中频放大器（匹配滤波器）（后面章节有详细介绍）

（2）AGC控制（后面章节有详细介绍）

​​​​​​​1.3 视频（此部分可以没有，大多数雷达需要相位信息）

（1）检波

（2）放大

2. 主要技术指标及推导分析

​​​​​​​2.1 接收机噪声介绍

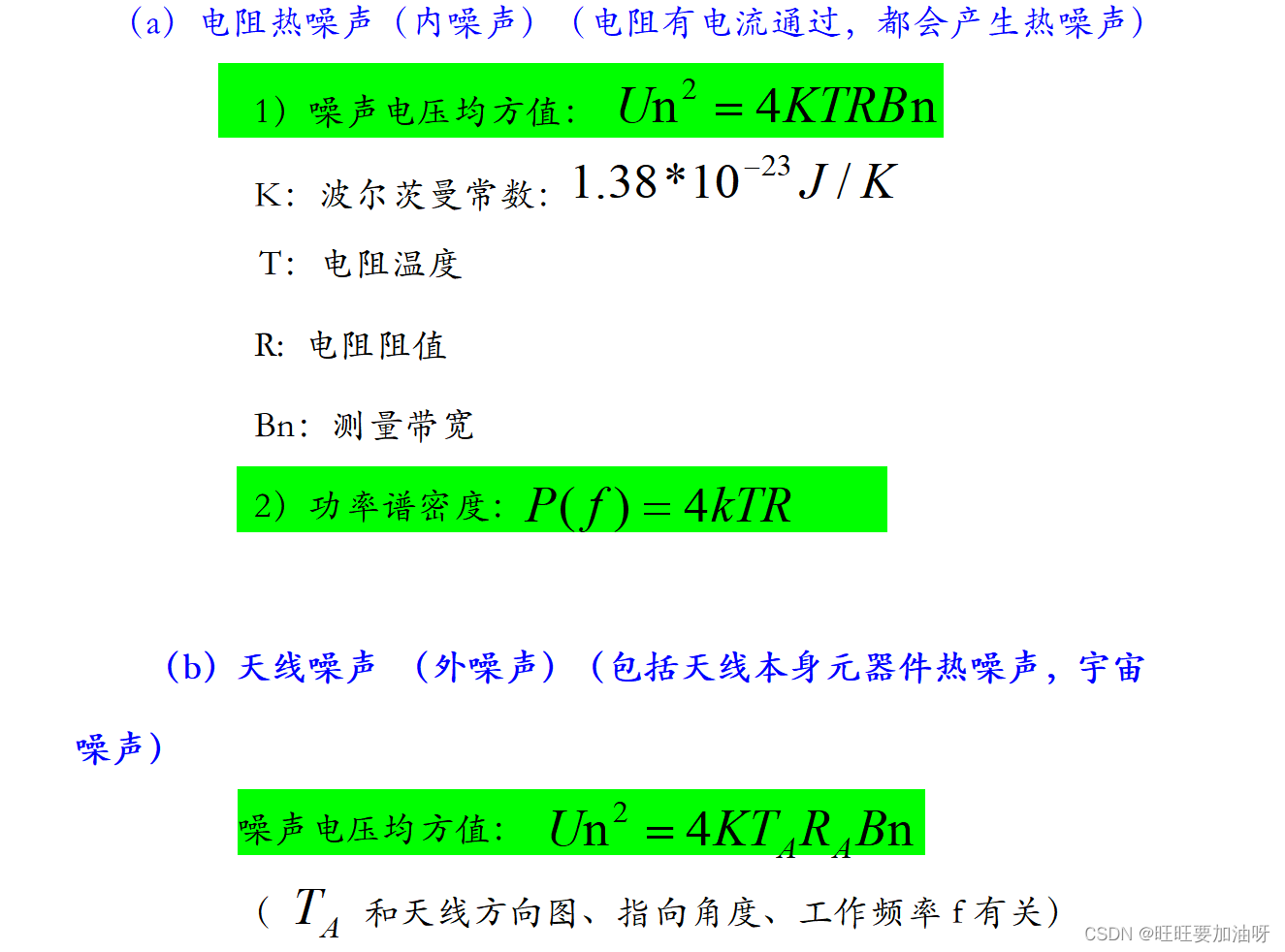

 2.1.1 噪声分类

举例1：比如毫米波雷达仰角很高，天线指向太阳，那么进来的噪声就会比较强。

举例2：频率f也会影响，比如，频率f变低了，RCS会变，但噪声也会变大，设计时需要综合考虑。

举例3：欧洲宇航局的太赫兹卫星对空间天体进行测量，这时大气层对电磁波的衰减几乎可以不考虑了，可以接收更弱的信号，但工作轨道需要考虑错过太阳，最好要背着太阳）。

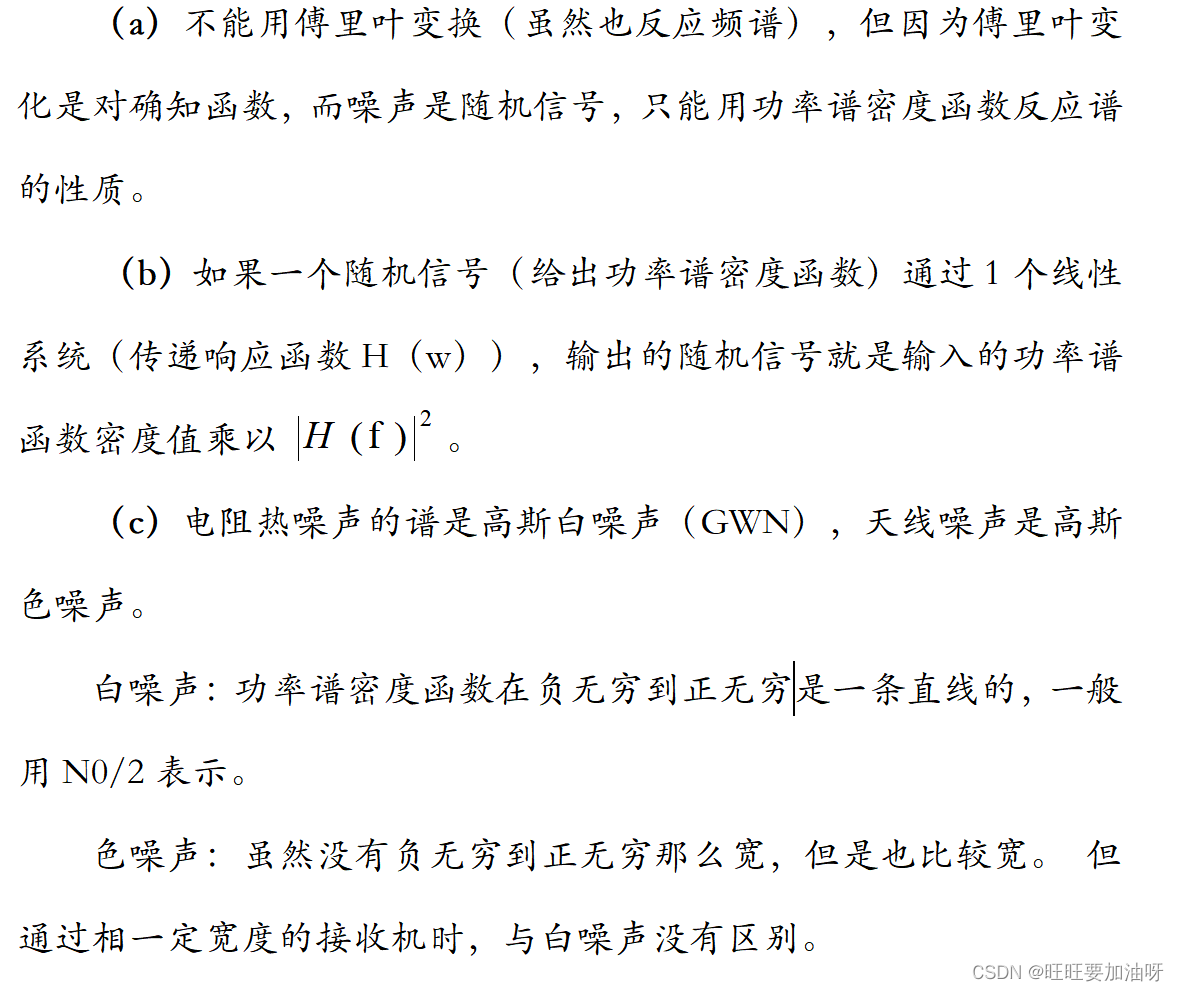

2.1.2   关于谱性质的说明

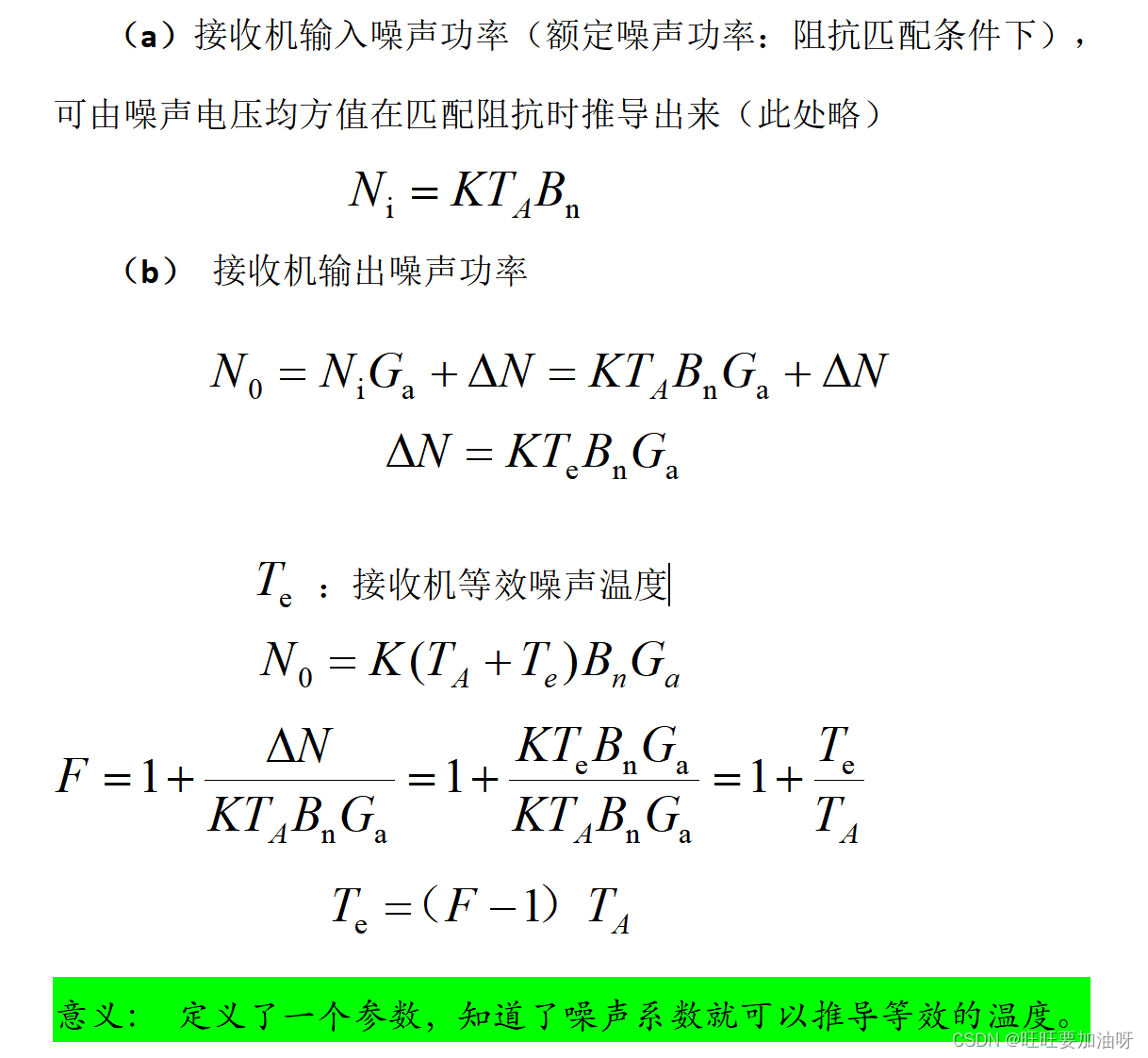

  2.1.3  等效噪声温度

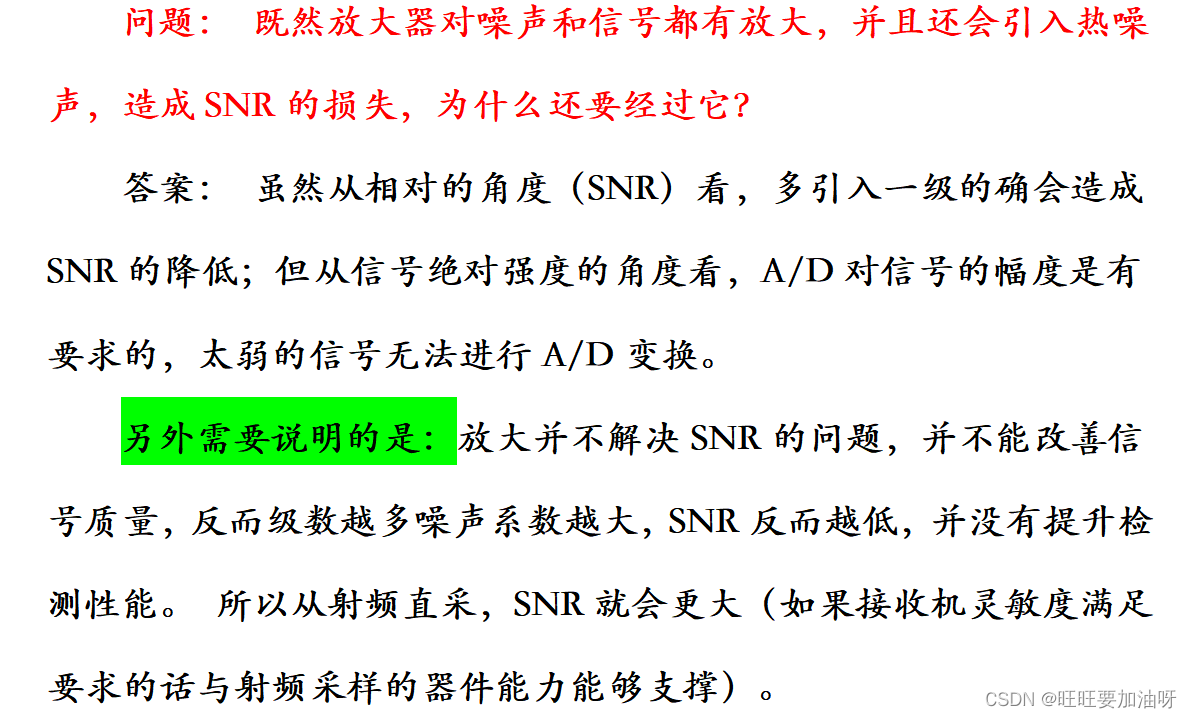

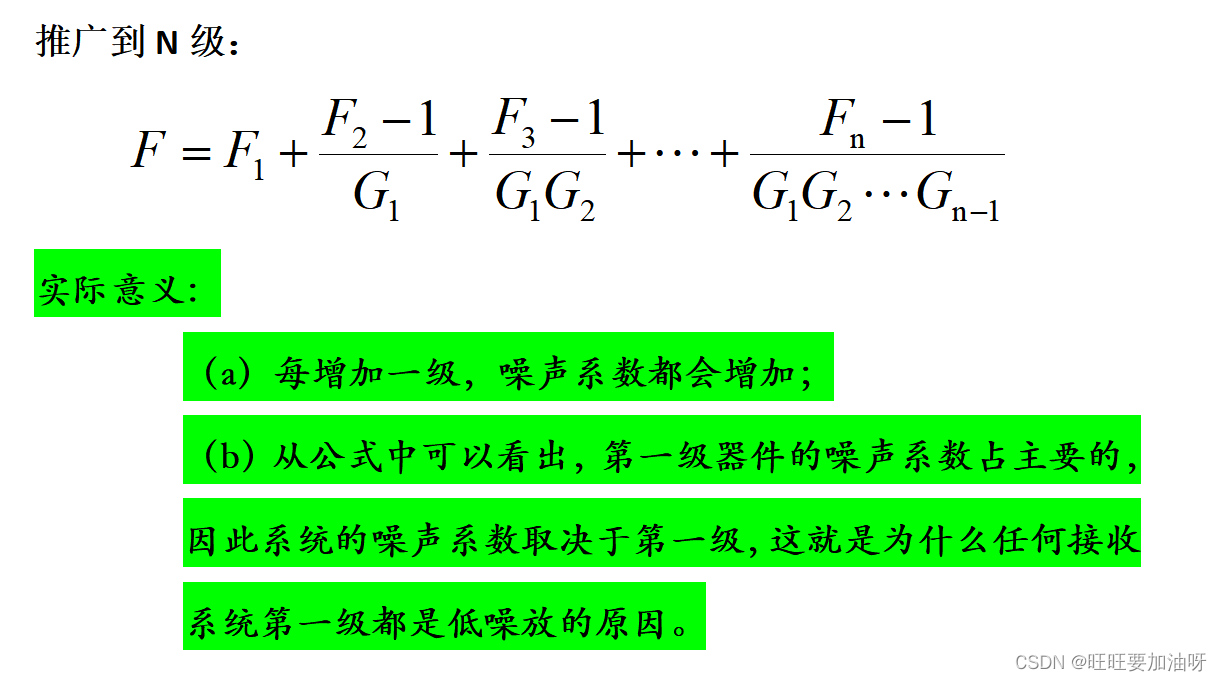

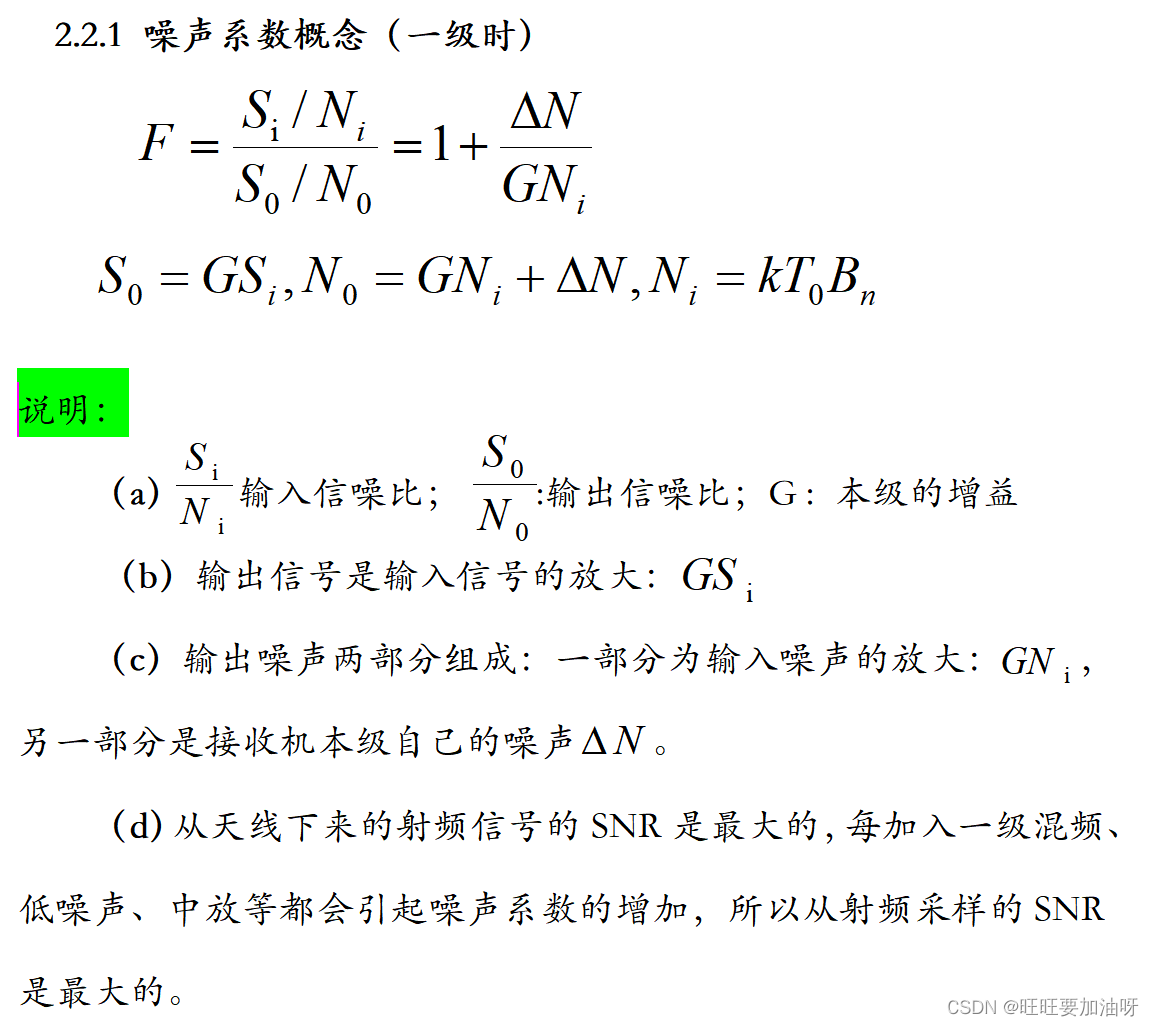

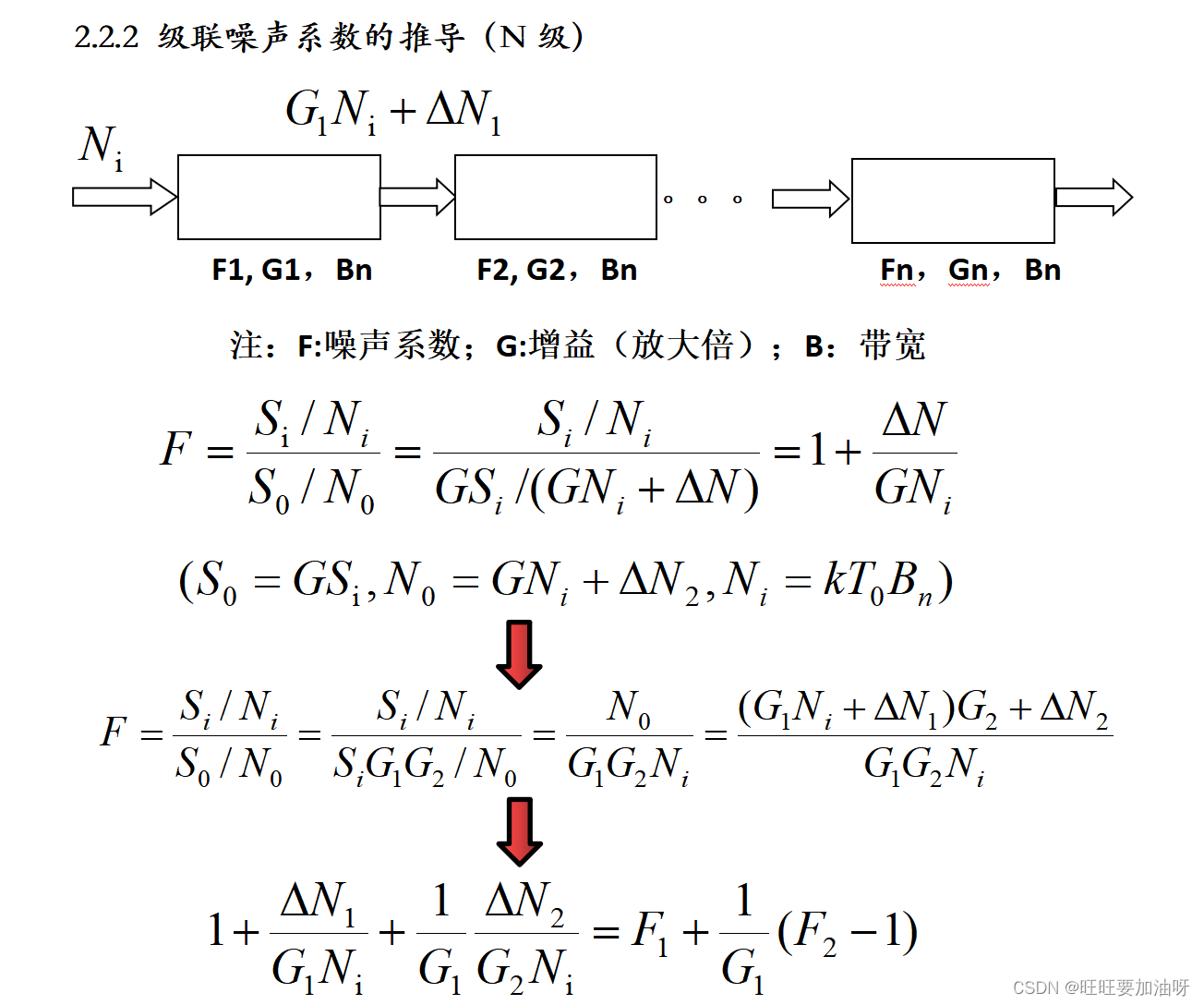

​​​​​​​2.2 接收机噪声系数

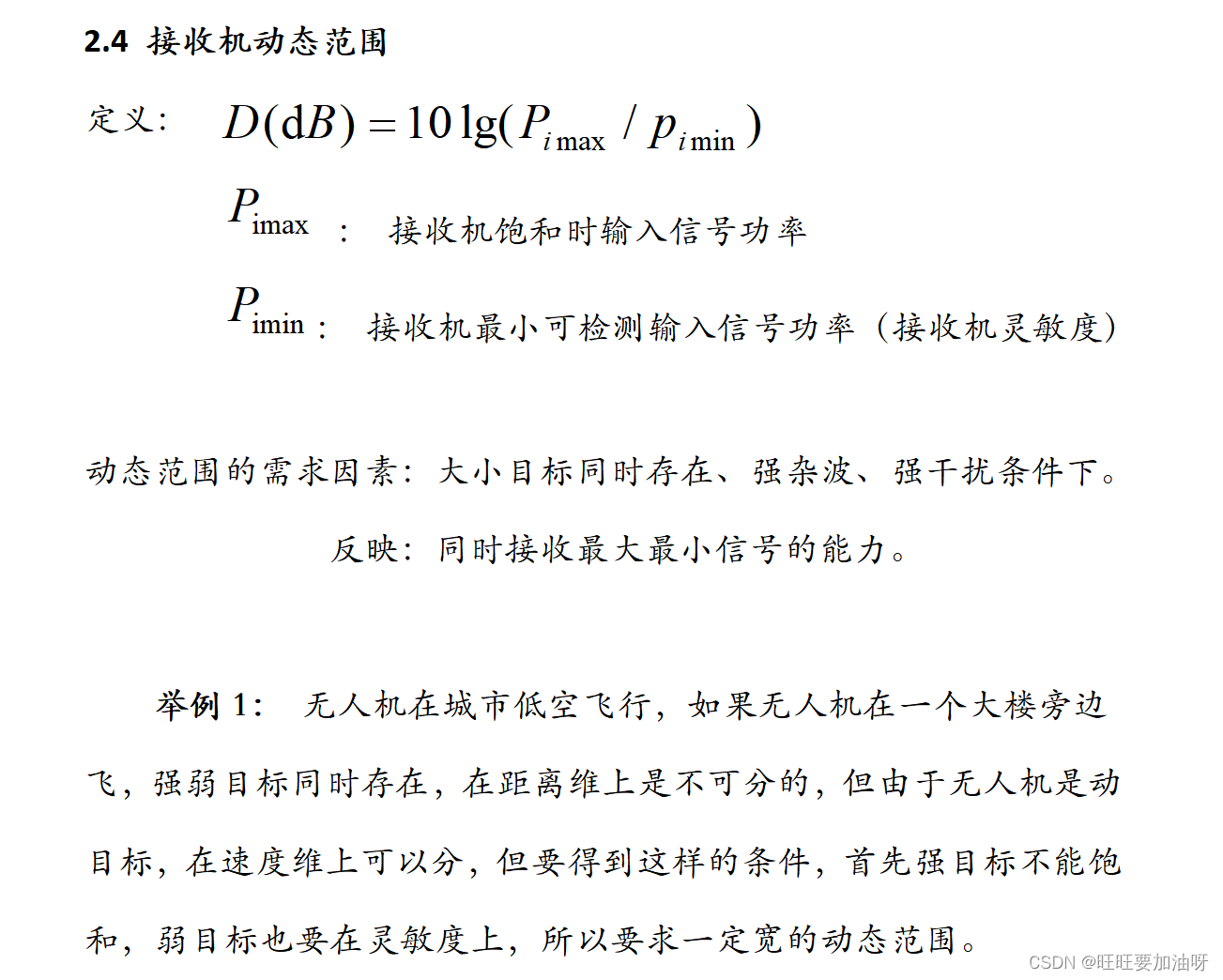

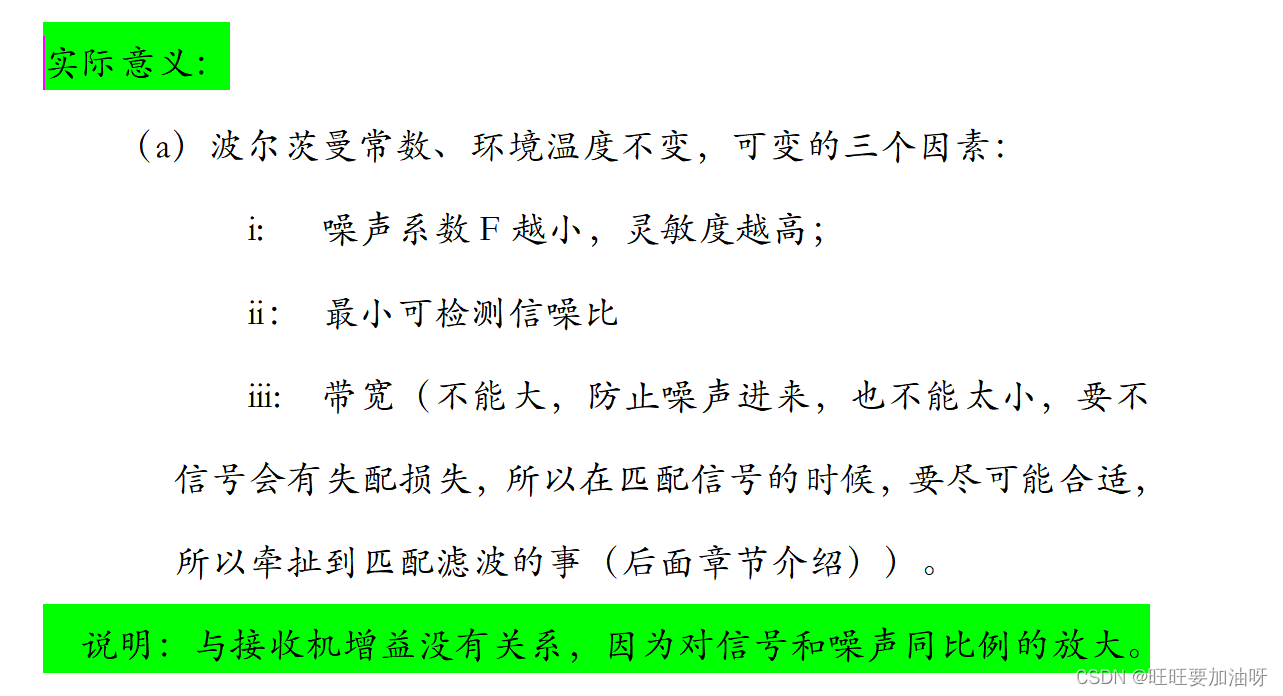

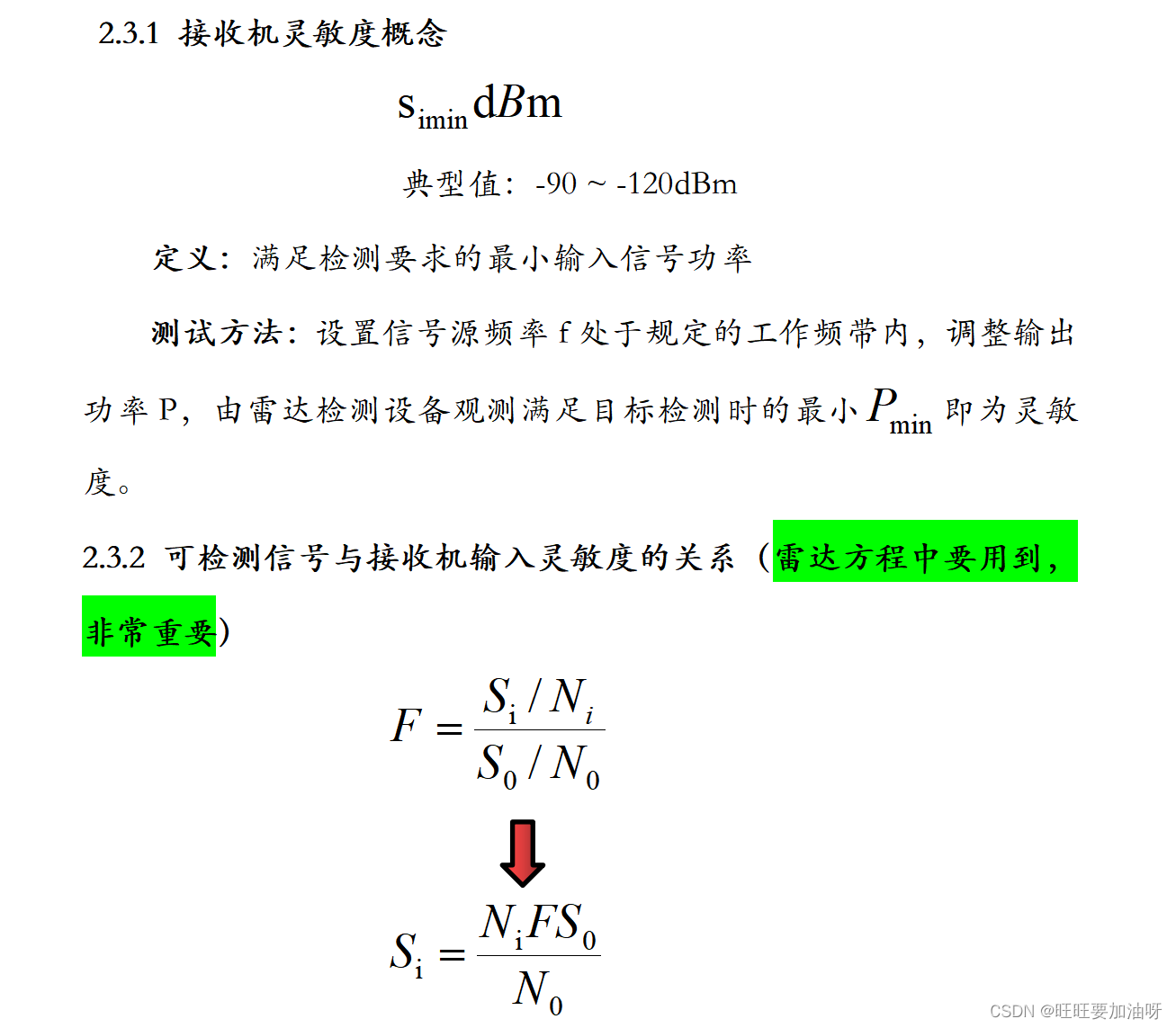

​​​​​​​2.3 接收机灵敏度

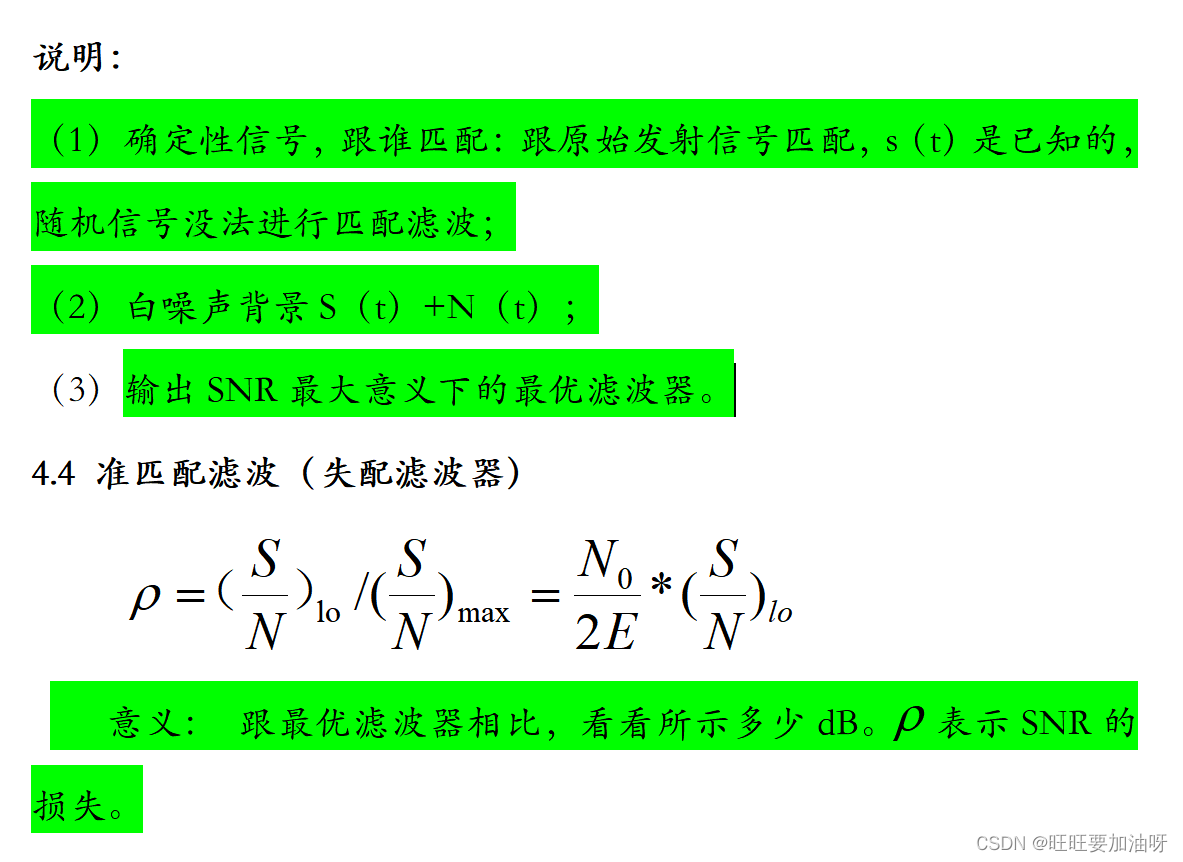

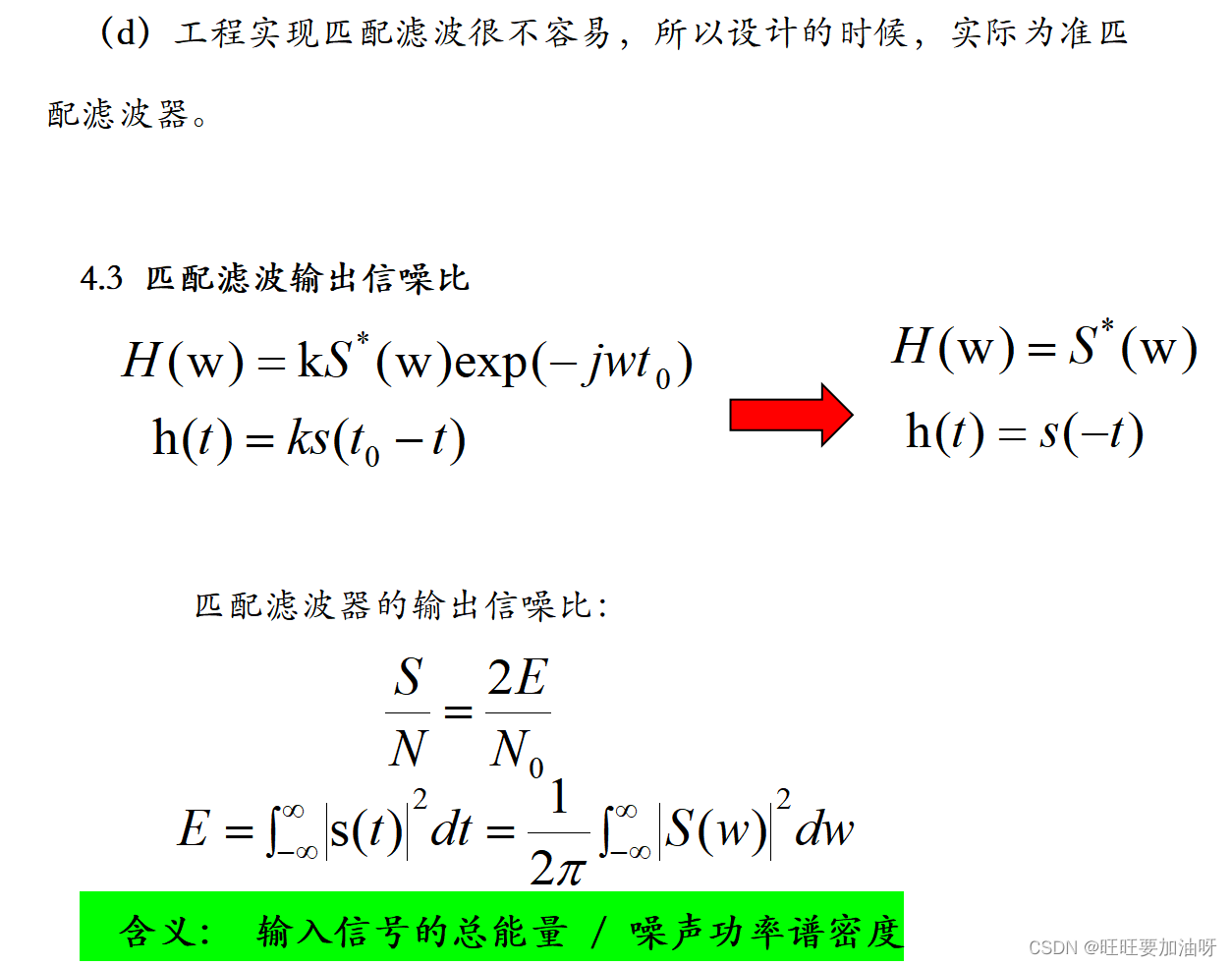

4. 匹配滤波与接收机带宽

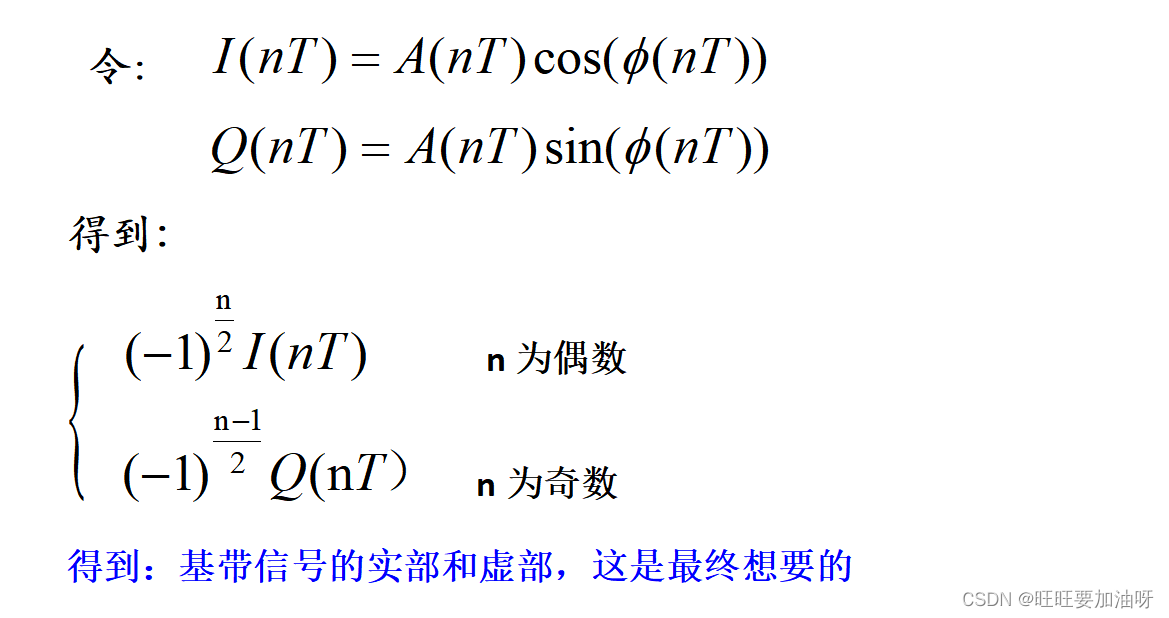

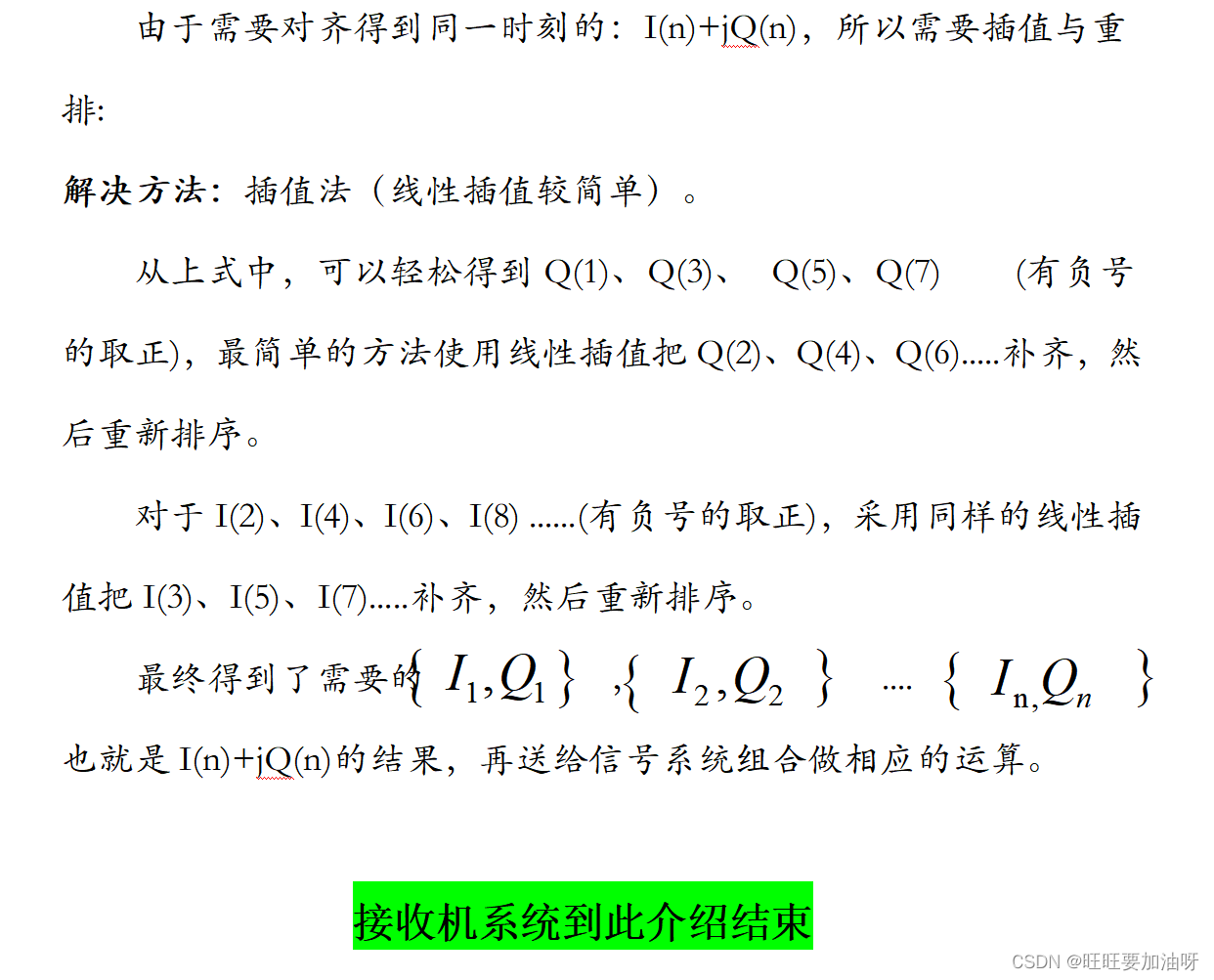

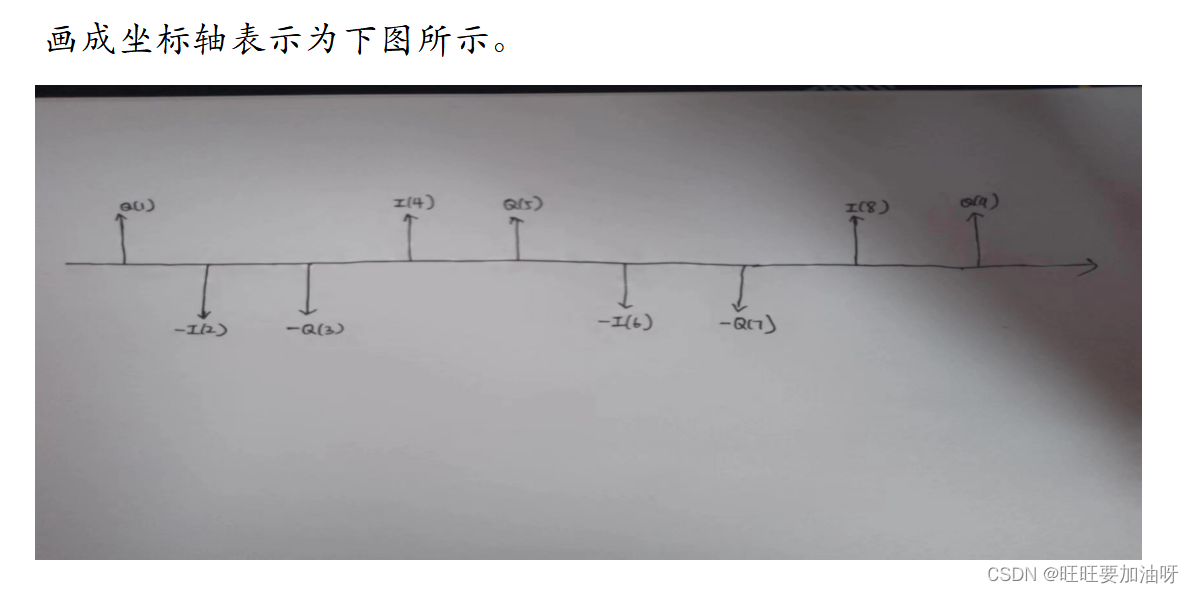

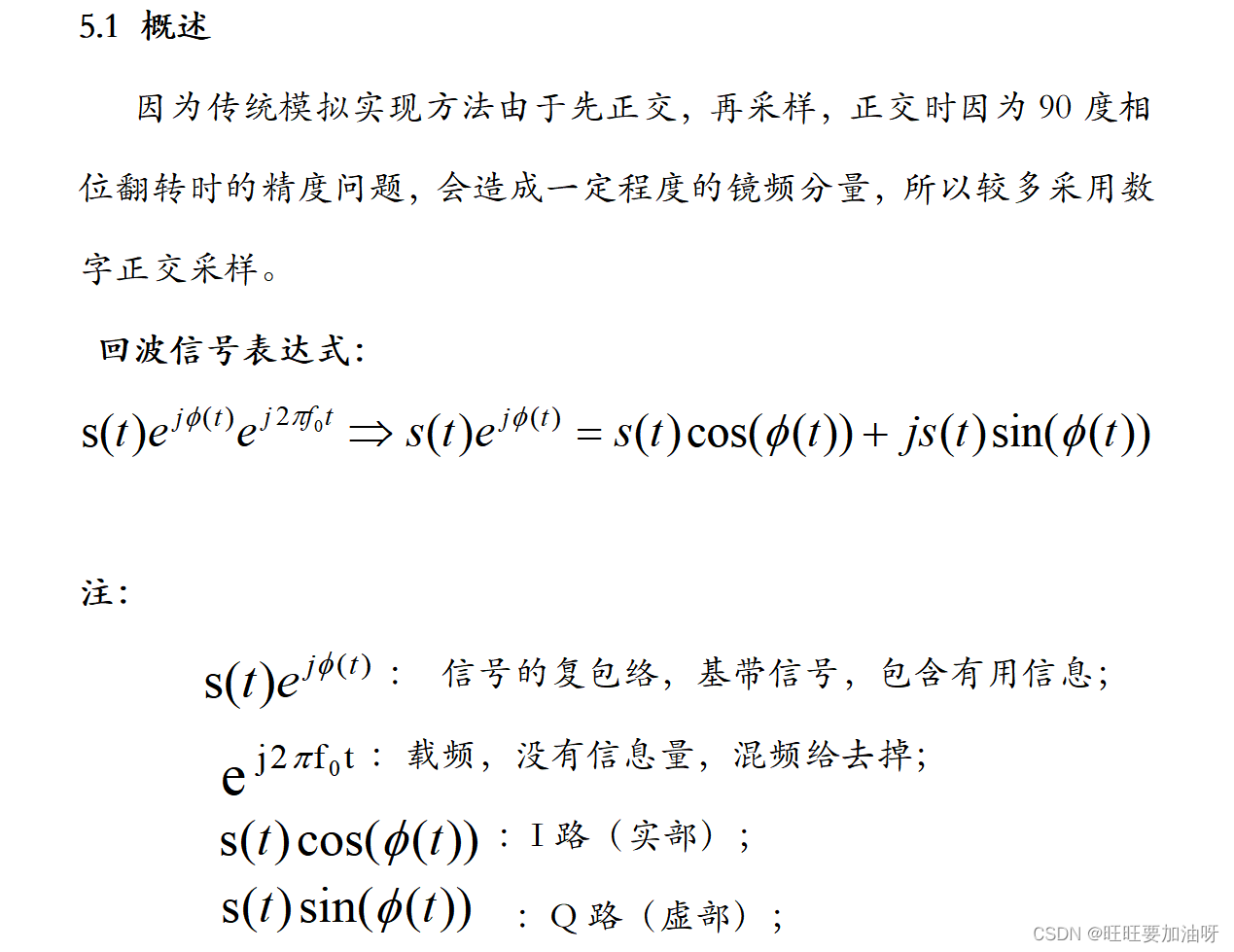

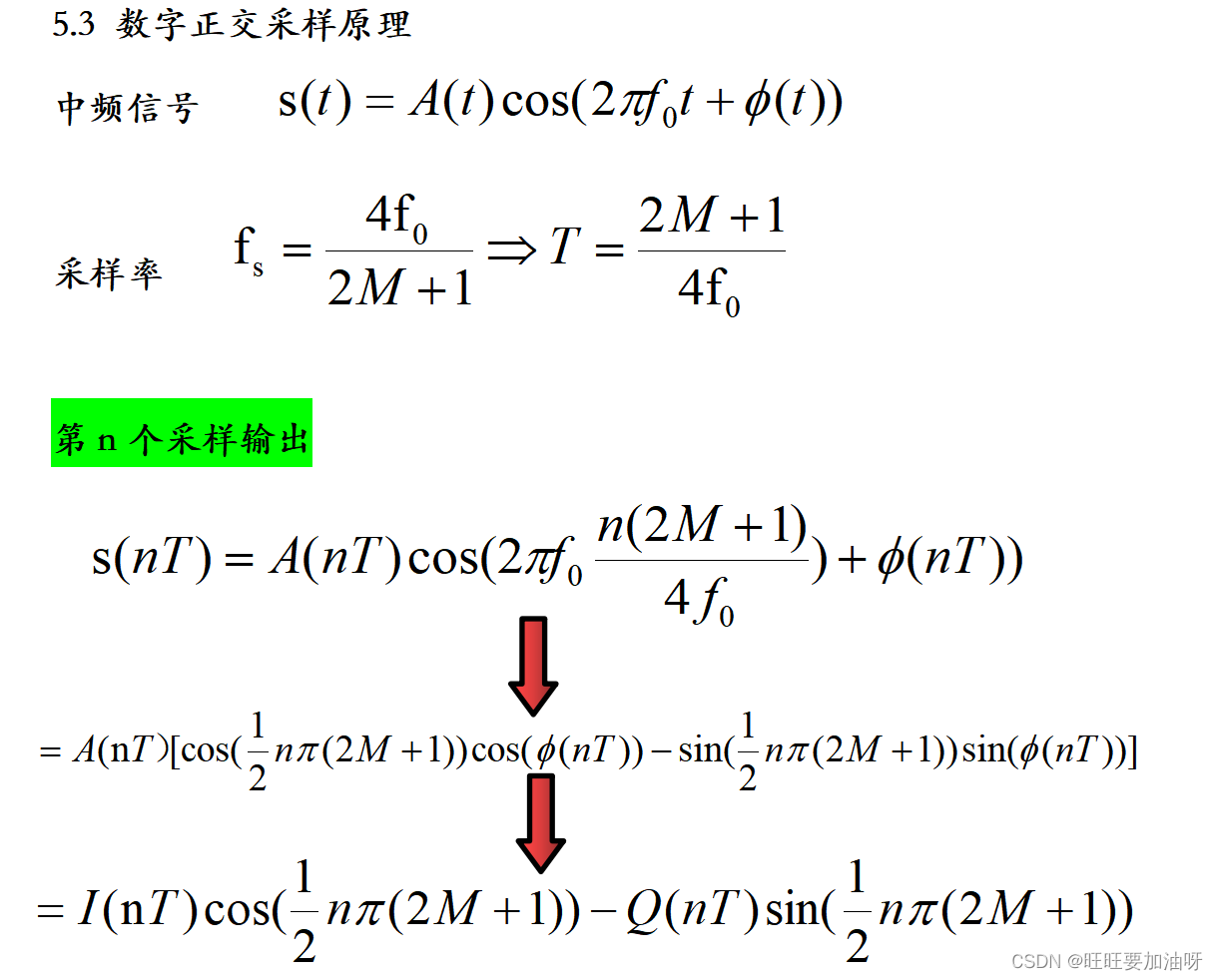

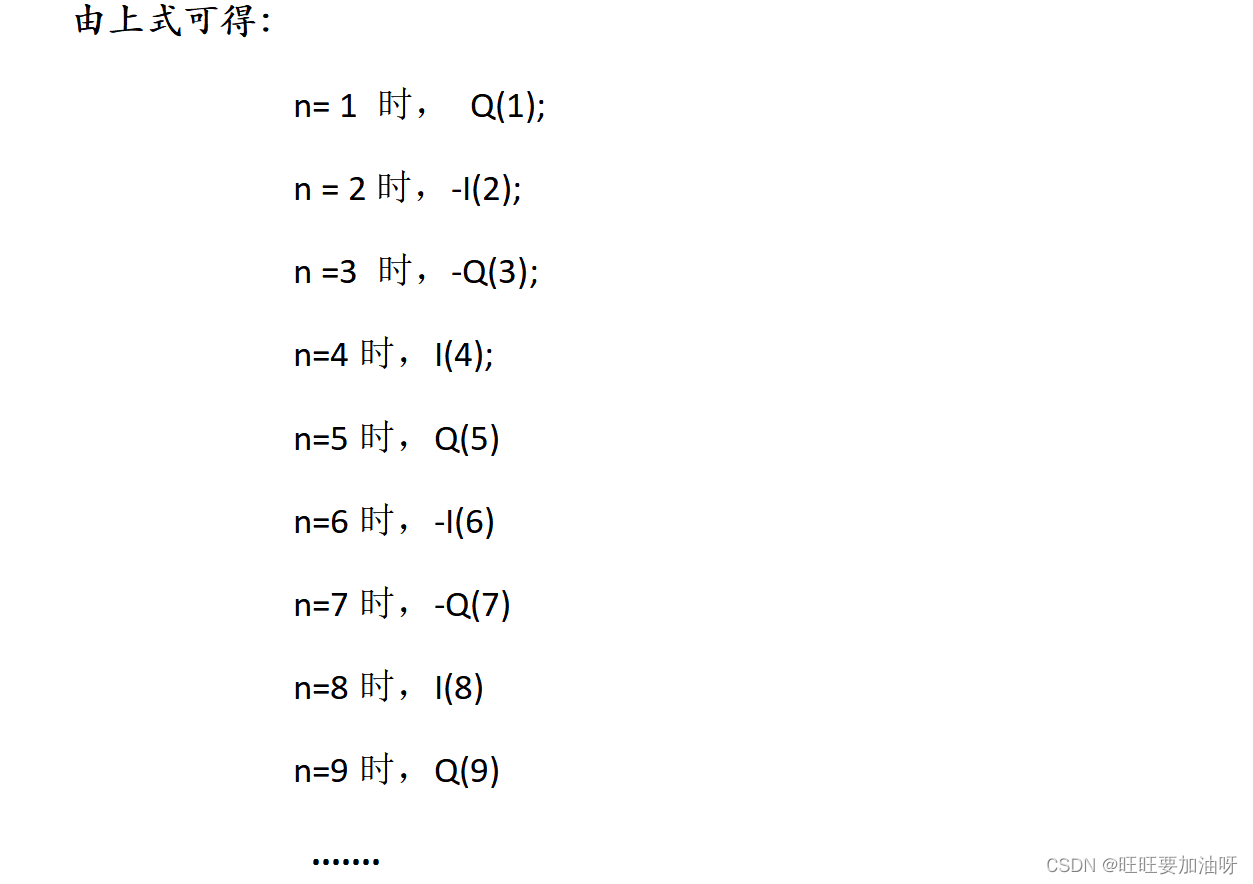

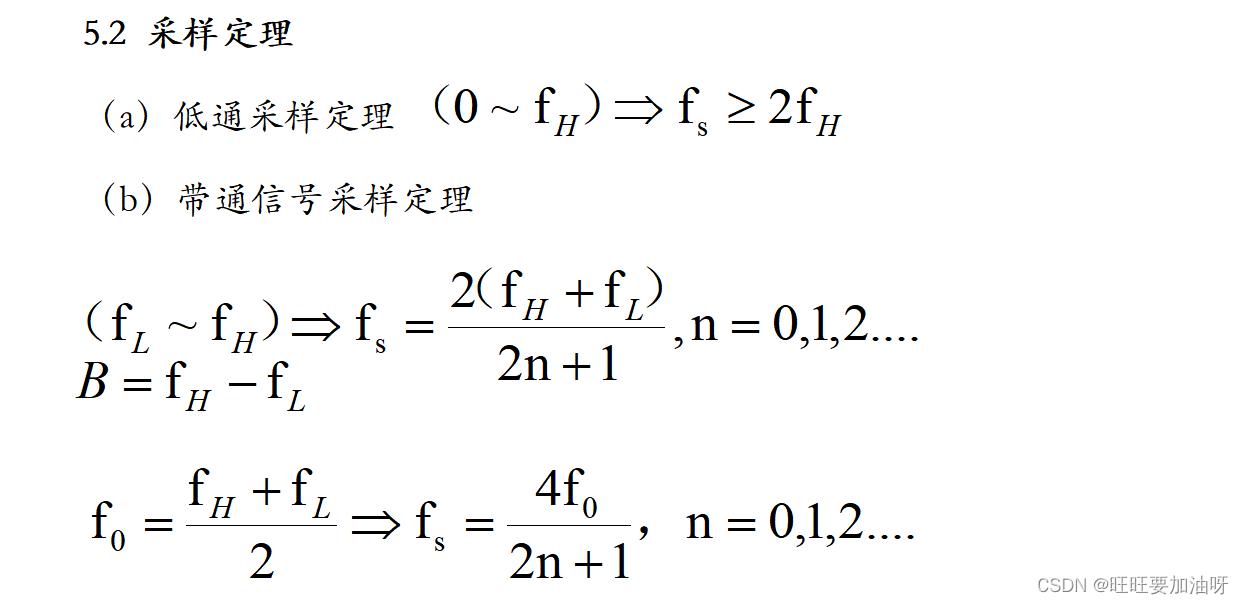

5. 数字正交采样
