电路板短路？线路板厂分享6个检测方法！

在电路板维修领域，了解常见的电路板短路种类及掌握有效的排查方法至关重要。除了手工检测外。

常见的电路板短路种类多样。按功能性可分为：焊接短路、PCB 短路、器件短路、组装短路、ESD/EOS 击穿、电路板内层微短路、电化学短路以及其他原因造成的短路。

当面对可能存在短路的电路板时，有多种排查及处理方法：

01/首先，若用 PC 打开 PCB 设计图，可将短路网络点亮，仔细观察哪些位置距离最近，最易连接在一起，尤其要留意 IC 内部是否存在短路情况。

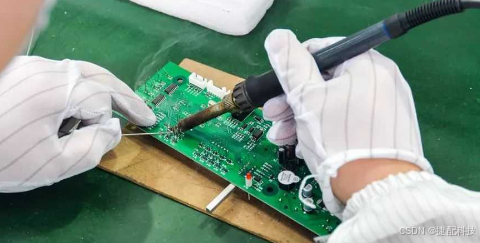

02/对于手工焊接而言，焊接前，要先目视检查一遍 PCB，并用万用表检查关键电路（特别是电源与地）是否短路；每焊接完一个芯片，都要用万用表测一下电源和地是否短路；焊接时注意不要乱甩烙铁，否则焊锡甩到芯片焊脚上（特别是表贴元件），后续排查会很困难。

03/若发现有短路现象，对于单 / 双层板，可采用割线的方法。割线后对每部分功能块分别通电，逐步排除故障点。

04/另外，使用短路定位分析仪器在特定情况下能提高检测效率与正确率。

05/若电路板上有 BGA 芯片，因其所有焊点被芯片覆盖且多为多层板（4 层以上），在设计时最好将每个芯片的电源分割开，用磁珠或 0 欧电阻连接。这样当出现电源与地短路时，断开磁珠检测，就能较容易定位到具体某一芯片。

06/小尺寸的表贴电容在焊接时需格外小心，特别是电源滤波电容（如 103 或 104），数量多且容易造成电源与地短路。有时还可能遇到电容本身短路的情况，所以焊接前最好先将电容检测一遍。

针对电路板上的插件电容，可用斜口钳从中央剪断一只脚（注意不要齐根剪断或齐电路板剪断）来排查；插件 IC 可剪断电源 VCC 脚。若剪断某一脚时短路消失，即可判断对应的芯片或电容短路。对于贴片 IC，可将其电源脚用电烙铁熔化焊锡后翘起使其离开 VCC 电源，调换短路元件后再将剪断处或翘起处重新焊好。

还有一种利用毫欧表的快速排查要领。线路板上的铜箔有一定电阻，比如 PCB 铜箔厚度 35um、印制线宽 1mm 时，每 10mm 长电阻值约 5mΩ，普通万用表难以测出如此小的阻值，而毫欧表可以。
