0欧姆电阻的多样用途，它还能用来干这个？

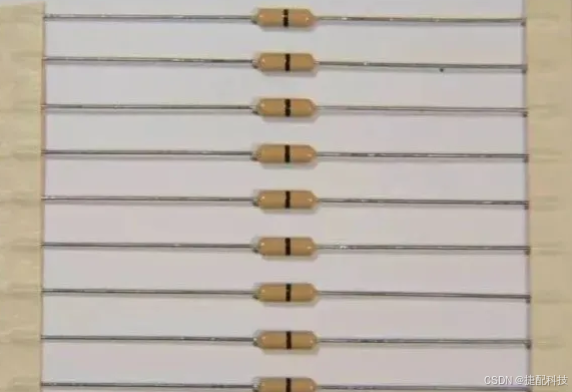

在我们的常规认知里，电阻是用来阻碍电流的，可 0 欧姆电阻呢，它似乎并不能起到阻碍电流的作用，那它究竟有啥用呢？其实，0 欧姆电阻并非一开始就存在，而且多数是贴片电阻，这和它的诸多用途紧密相关。

早期，电路板大多采用过孔式双面板设计，那时 0 欧姆电阻没太多发挥空间。若有公司为节省成本等原因采用单层电路板，遇到无法布线的地方，会用飞线或过孔线来连接被分割开的电路部分。

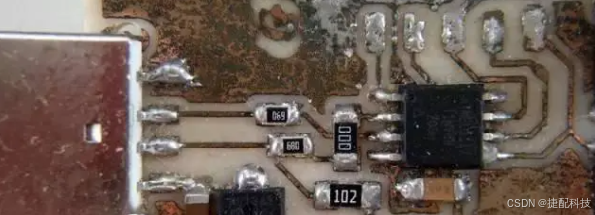

随着时间推移，大规模工业生产中贴片元器件的应用日益广泛。在生产贴片单面电路板时，碰到了类似难题，飞线很难焊接到贴片的焊盘里，而 0 欧姆电阻就能在较细线路上 “搭桥”，有效降低设计难度。

同样，过去在电路板上进行配置，常采用跳线和跳线帽来控制通断。但对于贴片式电路板，跳线难以用机器统一安装，这时利用空焊盘和 0 欧姆电阻配合，就能起到和跳线一样的作用，在生产时实现配置功能。而且传统跳线在没连接跳线帽且两端信号频率高时，会辐射干扰信号，空焊盘则无此弊端。

除了上述情况，0 欧姆电阻还有不少其他用途。

在电路中，它有时仅为了调试方便或兼容设计等，看似没实质功能。它还能当作跳线使用，若某段线路不用，不贴该电阻就行，也不影响外观。当匹配电路参数不确定时，可用 0 欧姆电阻暂代，实际调试确定参数后，再换为具体数值的元件。想测某部分电路的耗电流时，去掉 0 欧姆电阻接上电流表即可方便测量。布线实在布不过去时，加个 0 欧姆电阻也是个办法。

在高频信号下，它可充当电感或电容，解决 EMC 问题，比如在地与地、电源和 IC Pin 间，主要以电感作用来应对。

在接地方面，它有多种用途。单点接地时，它可用于保护接地、工作接地、直流接地等相互分开又需最终接在一起的情况，避免形成 “浮地” 产生压差、积累电荷及静电问题。对于模拟地和数字地单点接地，若直接相连会互相干扰，不连也不妥，0 欧姆电阻就是解决此问题的一种选择，它能有效限制环路电流、抑制噪声，相比磁珠、电容、电感等方式有其优势。

当分割电地平面导致信号最短回流路径断裂，跨接 0 欧姆电阻可提供较短回流路径，减小干扰。

在产品配置上，为减少用户乱动设置引发误会及维护费用，可用 0 欧姆电阻代替跳线等焊在板子上，且空置跳线在高频时类似天线，贴片电阻效果更佳。

此外，还有其他用途，比如布线时跨线、调试测试用、临时取代其他贴片器件、作为温度补偿器件等，很多时候也是出于 EMC 对策需要。而且不同尺寸的 0 欧姆电阻允许通过电流不同，如 0603 的可通过 1A 电流，0805 的可通过 2A 电流，在选用及为其他元件预留位置时需考虑这点。

总之，虽然在平常 DIY 过程中我们很少用到 0 欧姆电阻，但了解它在电路板上的这些作用，对我们理解电路设计很有帮助。
