六层板热应力防护全解析

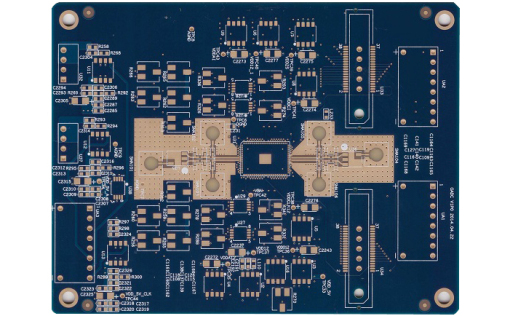

在汽车电子、工业控制等高温高可靠性场景中，六层PCB板的热应力损伤已成为影响产品寿命的核心问题。

一、热应力成因与损伤机制

1. 材料特性差异
   六层板由FR-4基材（Z向CTE 50-70×10⁻⁶）与铜箔（CTE 17×10⁻⁶）构成，温度每升高100℃产生0.5-1.2%的形变差异。当层间半固化片（CTE 200-300×10⁻⁶）固化收缩时，各层变形不协调导致应力集中。

2. 工艺温度冲击
   无铅回流焊（260℃峰值）与波峰焊（280℃）的骤热骤冷过程，使六层板内部产生高达300MPa的瞬时热应力，超过基材Tg值（170℃）时易引发层间剥离。

二、关键设计防护策略

1. 对称层叠结构
   采用「S-G-S-P-G-S」对称叠层（信号-地-信号-电源-地-信号），实测可使层间应力分布均匀度提升40%。电源层与地平面间距控制在0.15-0.25mm，通过镜像对称布线减少Z向形变。

2. 热膨胀缓冲设计
   在板边5mm区域设置0.3mm宽应力释放槽，配合0.5mm厚加强筋，可降低边缘翘曲率至0.12%。高频区域插入Rogers 4350B混压层，77GHz频段插损降低0.3dB/inch。

三、材料选型标准

1. 基材性能要求

• Tg值≥170℃（生益S1000-2M通过3次260℃回流焊验证）

• 抗CAF电压≥1000V（IT-180A低玻纤纱基材）

• 导热系数≥2.0W/m·K（铝基板局部贴装温升降低30%）

1. 铜箔优化方案
   电源路径采用3oz厚铜设计，载流量提升50%。关键信号层使用1oz铜配合0.1mm线宽，热阻系数下降至0.8℃/W。

四、工艺控制要点

1. 材料预处理

• 开料前150℃烘板8小时，消除板材内部应力

• 半固化片存储湿度控制在30%-50%，避免吸湿膨胀

1. 层压参数优化

• 温度梯度控制：120℃→180℃→200℃三段式升温

• 压力分级加载：初始2MPa→峰值5MPa→维持30min

• 真空度维持-90kPa，排除层间气泡

五、可靠性验证体系

1. 阶梯式老化测试

• 85℃/85%RH环境下进行500小时双85测试

• 热循环测试：-55℃→125℃循环200次（ΔT=180℃）

1. 在线监测技术

• AOI检测：0201元件焊点空洞率＜5%

• X-ray分析：层间对位精度±25μm

• 红外热像仪：局部温升≤15℃

通过上述综合措施，捷配PCB建议工程师在PCB设计阶段即导入热仿真（如ANSYS Icepak），结合DOE实验优化布局方案，从根本上规避热应力风险。
