和迷一样的电感，看完你就懂了

理解电感离不开电磁场知识。如今我们能借助前人成果相对直观地了解电磁场的形成与变化。

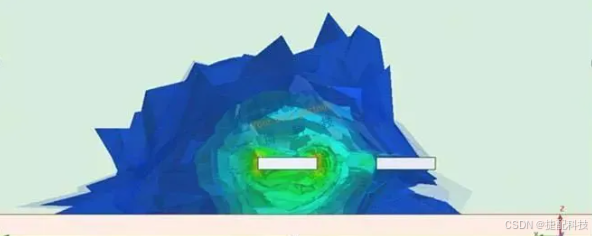

电场由场源电荷的库仑力叠加形成电场力，电场力驱动电荷定向移动产生电流。当电流通过导线 A 时，导线 A 周围会产生磁力线圈进而形成磁场。电流变化时，导线 A 周围磁场随之改变，此时导线 A 上会形成感应电动势。感应电动势产生感应电流，其产生的磁场会抵消原电流产生磁场的变化，阻止原电流改变。

同样，导线 A 周围的导线 B 受变化磁场影响，也会产生感应电动势与感应电流，其产生的磁场同样会阻止导线 A 原电流的变化。下面介绍电感的分类。了解这些准确概念，有助于我们更好理解和记忆电感知识，避免术语误用造成误解。

当有单位安培电流流过时，环绕在导体周围的磁力线匝数称为电感。

单位安培电流通过导体时，环绕在该导体自身周围的磁力线匝数，称为导线的自感。自感与其他导线的电流无关，且自身电流产生的磁力线匝数固定不变。

导体通过单位安培电流时，一部分磁力线圈会环绕在另一导体周围，这部分磁力线圈匝数就是互感。互感是相互的，即一方的部分磁力线圈环绕在另一方周围，另一方也有相同数量的磁力线圈环绕在这一方周围。两导线间距影响互感大小，间距越小，互感越大；反之则越小。

综合自感与互感的影响，得到有效电感。若相邻的 A、B 两导体内电流方向相同，有效电感等于互感加自感；若电流方向相反，有效电感等于互感减自感。

信号在传输线上本质是一种交变电磁场，因线间互感，磁场变化时会在另一根导线上产生感应电压。感性耦合产生的感应电压与容性耦合产生的感应电流共同构成串扰。感应电压和感应电流的大小受导体间距和电压变化速度影响。

因此，影响串扰大小的主要因素是导线间距和信号频率。为保证系统高速运行，可通过增加两传输线间距，减小传输线间的互感与互容，从而降低串扰。

在实际项目中，传输线间距多少合适呢？这涉及到 PCB 设计工程师常用的 3H/W 经验法则。传输线中有电流通过时，电磁场能量分布类似正态分布，约 70% 的能量集中在导线周围 3H 范围内。若两导线距离大于 3H，两导线间的互感会急剧下降，能有效降低串扰量。依据该经验法则，两线间距为 3W 时，近端串扰约为 1.9%，远端串扰约为 - 2.2%（仅针对微带线，带状线几乎无远端串扰，这也是建议高速传输线在内层布线的原因）。这里的 H 指走线到参考层的高度，因常用 50 欧姆阻抗线线宽 W 接近 H，为便于量化通常用 W 表述，实际设计中 W 通常大于 H。

另外，减小 H 能加强与 GND 平面的耦合，使能量集中在更小范围，相同间距下串扰更小。同时，H 减小会使阻抗线线宽减小，无需额外空间即可增加间距，进一步降低串扰。

在高速链路中，通常采用均匀传输线以保证阻抗连续性，使信号在传输过程中无反射。

若传输线中途出现感性突变，会怎样呢？以搭建的 50 欧姆阻抗传输线链路为例，激励源频率为 1GHz，源电压为 2V，经分压后加载到传输线上的电压为 1V，末端全反射时瞬态电压为 2V。模拟传输线中途有感性突变（如 8nH）时，观察信号传输到末端的波形变化，并尝试通过容性补偿改善。

计算得出感性突变 8nH 时的补偿电容为 C = L /（Z²） = 8 /（50×50） = 3.2pf，为获更好补偿效果，可分成 2 个 1.6pf 并联。

从信号仿真波形可见，传输线中途有 8nH 感性突变时，反射使信号产生过冲，过冲幅度约 300mV。经容性补偿后，基本消除信号过冲，仅余几十 mV 的毛刺。通过增加局部电容，提升容性，依据阻抗公式，容性上升使阻抗下降，从而抵消高电感对阻抗的影响，实现阻抗平衡，消除或改善反射，使信号过冲消失。

在实际设计中，增加容性的方式不止放置电容器，还可通过加宽线宽（增大两极板耦合面积）、减小到参考层间距（减小两极板距离）、采用更高介电常数的材料等方法，提升走线的单位长度电容，降低阻抗。

电感器是具有电感性的装置，通常由导磁体芯上缠绕线圈构成，具有通直流阻交流的特性。电感会阻碍电流的变化，故电感上的电流不会发生突变。

基于此特性，电感器在电路中可用于对交流信号进行隔离、滤波，或与电容器、电阻器等组成谐振电路。

最后思考一下，减小互感可降低信号线的串扰量，那么增加互感就一定不利吗？欢迎大家分享想法或相关例子。
