二极管正负极方向判别方法全解析

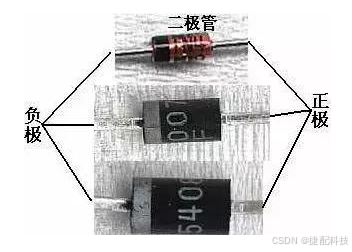

在电子电路中，准确识别二极管的正负极至关重要。普通二极管通常以有色端标识负极。

发光二极管长脚为正，短脚为负。如果脚一样长，发光二极管里面的大点是负极，小的是正极。有的发光二极管带有一个小平面，靠近小平面的一根引线为负极。万用表中:红笔接“+”，黑笔接””;在测发光二极管时，低阻挡测不出来，可用RX10K档测，两表笔接触二极管的两级。如果电阻较小，黑表笔所接的是

正极，电阻较大，黑表笔所接的是负极。发光二极管，若与TTL组件相连使用时一般需串接-个470R的降压电阻，以防器件的损坏。

晶体二极管

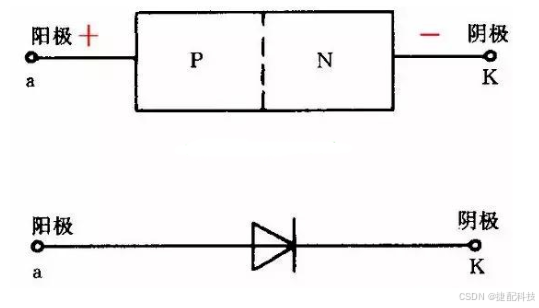

晶体二极管由一个PN结，两条电极引线和管壳构成。在PN结的两侧用导线引出加以封装，就是品体二极管。品体二极管的字母符号为V。PN结的导通方向是从

P型半导体到N型半导体，即P到N导通(P为正极，N为负极)。PN结正向导通反向截至，具有单相导电的特性。

从封装和方向判断，常见判别方法如下：

1. 缺口标识：PCB 板上，有缺口的一端为负极。
2. 横杠标识：带有横杠的一端代表负极。
3. 双杠标识：若丝印上有白色双杠，这一端即为负极。
4. 箭头标识：三角形箭头所指的一端是负极。
5. 插件二极管标识：对于插件二极管，丝印中，小圆一端为负极，大圆一端为正极。若采用立式焊接，元件本体位于正极圈里。
6. 插件发光二极管标识：插件发光二极管的方孔为第一脚，此脚为正极。
