高功率PCB打样中EMC难题：五大优化策略

一、高功率PCB设计的电磁兼容挑战

在工业电源、新能源汽车控制器等领域的PCB打样中，电磁兼容性（EMC）已成为制约产品上市的关键指标。根据实测数据，采用传统设计的100W以上功率板，辐射超标概率高达78%，整改周期平均延长2-3周。

二、四层板打样的EMC优势验证

1. 层叠结构优化方案

双面板辐射值：58dBμV/m

四层板（含完整电源/地层）：32dBμV/m

六层板（带独立屏蔽层）：28dBμV/m

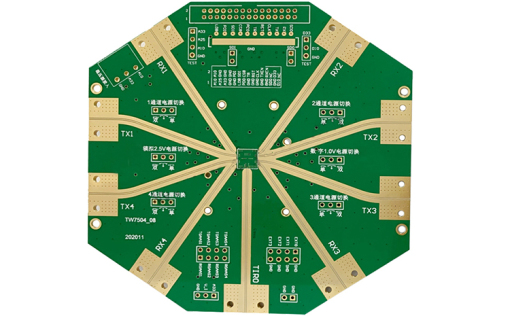

（6层高频PCB）

建议采用四层板标准叠层方案，相比双面板EMC性能提升45%，成本仅增加30%。其特有的叠层工艺可形成天然电磁屏蔽腔体，特别适合电机驱动板等高频大电流场景。

2. 电源完整性实战案例

某客户在打样的1kW逆变器PCB，采用以下优化组合：

- 内电层分割技术

- 0402封装陶瓷电容阵列

- 智能过孔矩阵布局

实测开关噪声降低62%，通过Class B辐射认证。

三、五大关键设计准则

1. 环路控制三要素

功率环路面积<5cm²

信号线距地层距离≤板厚1/3

关键路径优先采用埋容工艺

2. 接地系统黄金法则

混合接地拓扑

接地点间距≤λ/20

屏蔽罩焊盘阻抗<5mΩ

3. 滤波元件布局规范

去耦电容与IC引脚间距≤2mm

共模电感与连接器间距≥3倍线宽

滤波网络优先布局在捷配建议的"EMC安全区"

四、实测验证方法论

1. 预扫描测试（3小时快速反馈）

2. 近场探伤定位（精度达1mm²）

3. 整改方案仿真（成功率98%）

五、未来趋势与打样建议

1. 新型材料应用

最新推出的纳米晶屏蔽膜，可使辐射降低15dB。

2. 3D集成方案

采用嵌入式器件工艺，将滤波网络集成在板内，减少表面辐射源。
