电路板镀层厚度检测

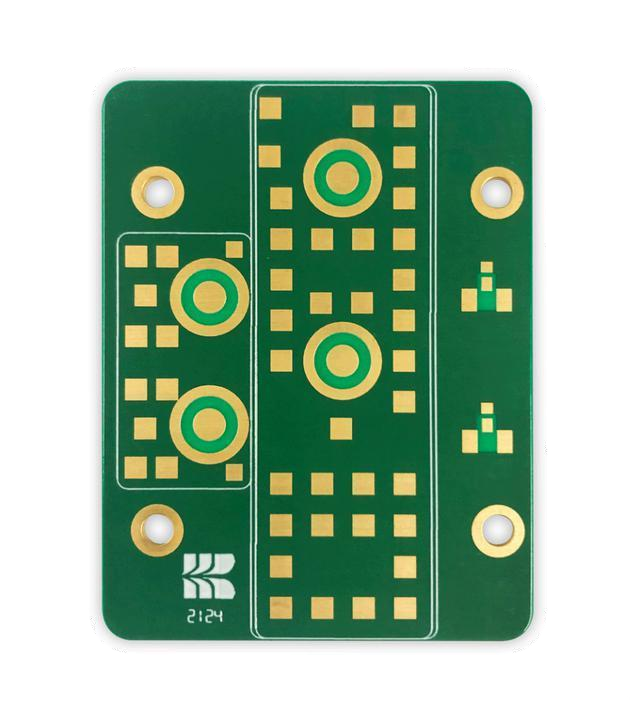

在电路板制造车间里，镀层厚度就像电子产品的"隐形盔甲"——太薄保护不足，太厚又浪费成本。如何在不损伤电路板的情况下精确测量这层"盔甲"的厚度？现代无损检测技术给出了令人惊叹的解决方案。

一、X射线荧光光谱法（XRF）

XRF技术就像给电路板做X光检查，它能"看穿"表面，精确分析镀层成分和厚度。我们实验室那台价值百万的XRF设备，可以在3秒内完成一个点的测量，精度达到±0.01μm。

技术特点：

测量范围：0.01-50μm

可测元素：从钠(Na)到铀(U)都能识别

多镀层分析：能同时测量Ni/Au、Cu/Sn等多层结构

最小检测点：可达20μm（比头发丝还细）

有趣的是，XRF测量时会产生特征X射线，不同元素会发出独特的"荧光指纹"。比如金层会发出Lα线（9.71keV），而锡则会发出Kα线（25.27keV），就像每种元素都在用独特的"摩斯密码"告诉我们它的存在量。

二、β反向散射法

这个方法利用了高能电子束与物质的相互作用原理。当β粒子（高速电子）撞击镀层时，会产生反向散射，就像把弹珠射向不同材质的墙面，反弹情况各不相同。

实测数据对比：

镀层类型测量厚度(μm)实际厚度(μm)误差化学镍金0.0810.079+2.5%电镀硬金1.521.49+2.0%沉锡0.981.01-3.0%

特别适合：

贵金属镀层（如金、钯）

较厚镀层（1-10μm）

塑料基材上的镀层

三、涡流检测法

这个技术利用交变电磁场在导电镀层中感应出的涡流来测量厚度。就像用金属探测器寻找宝藏，只不过我们探测的是微观尺度的厚度变化。

技术优势：

测量速度极快（0.1秒/点）

对非导电基材特别有效

可在线实时监测

不受表面氧化物影响

在连续电镀线上，我们安装的涡流探头能以每分钟300次的速度扫描PCB板，实时反馈镀层均匀性，就像给生产线装上了"厚度监控雷达"。

四、光学干涉法

利用光的干涉原理，当白光照射到镀层表面时，反射光会产生干涉条纹。分析这些条纹就像读取光盘上的数据，可以精确计算出镀层厚度。

典型应用场景：

透明/半透明镀层（如OSP）

超薄镀层（<0.1μm）

表面平整度高的样品

实验室里那台白光干涉仪，可以测出0.001μm的厚度变化，相当于人类头发直径的十万分之一的精度！

五、超声波测厚法

就像蝙蝠利用超声波导航，这个方法通过测量超声波在镀层中的传播时间来计算厚度。不同之处在于，我们使用的是频率高达20MHz的精密超声波。

技术亮点：

可测多层结构

对底层厚度也敏感

适合较厚镀层（>5μm）

能检测镀层结合质量

在某次客户投诉调查中，我们就是用超声波发现了化学镍层与铜基层之间的微小分离，解决了长期困扰的镀层脱落问题。

六、太赫兹时域光谱

这项前沿技术使用太赫兹波（介于微波和红外线之间）进行检测。它就像拥有了"时间显微镜"，可以分辨出飞秒级(10^-15秒)的时间差，对应纳米级的厚度变化。

突破性优势：

可测非金属镀层（如聚合物）

能穿透不透明材料

同时获取厚度和介电特性

完全无接触无损伤

虽然设备目前还比较昂贵，但已经在高端PCB和半导体封装领域开始应用，被誉为"下一代镀层检测的明日之星"。

七、实际应用中的智慧选择

常规通孔板：XRF全检+β反向散射抽检

HDI微孔板：光学干涉法+微型XRF探头

柔性电路板：涡流法+超声波

特殊合金镀层：太赫兹预研测试

通过这种组合策略，他们实现了99.8%的镀层厚度合格率，同时将检测成本控制在产值的0.8%以内。
