新能源汽车电控模块PCB热管理技术解析

随着新能源汽车市场的快速发展，电控模块作为核心组件，其功率密度不断提升，热管理问题成为影响系统性能和可靠性的关键。印制电路板（PCB）作为电控模块中元器件和电流的载体，其热设计直接影响整体系统的散热效果。本文将从热的产生、传递和耗散三个维度，探讨新能源汽车电控模块PCB的热管理技术，并结合捷配PCB的制造优势，提供解决方案。

一、电控模块热管理的挑战

新能源汽车电控模块在运行过程中会产生大量热量，这些热量若不能有效散发，可能导致元器件性能下降甚至损坏。电控模块的热管理面临以下挑战：

1. 功率密度提升：随着电驱系统向小型化和集成化发展，电控模块的功率密度急剧增加，热负荷显著加大。

2. 复杂系统散热：电控模块是一个复杂的系统，传统的理论计算难以解决其散热问题，需要结合仿真、实测和参数迭代进行优化。

3. 材料热膨胀匹配：不同材料的热膨胀系数（CTE）差异可能导致结构应力集中，影响模块的稳定性。

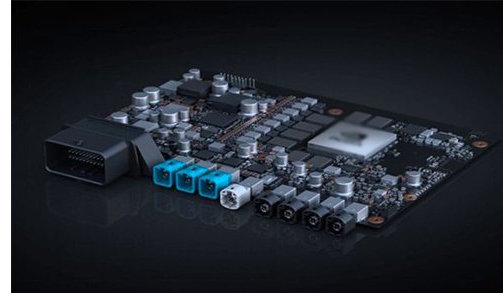

二、PCB热管理的关键技术

1. 热的产生与传递

PCB在电控模块中是热量的主要载体，其热管理需要从以下几个方面入手：

- 降低流经载流线路的电流：通过优化电路设计，减少电流密度，降低发热。

- 降低载流线路的热阻：采用高导热材料和优化线路布局，增强热传导能力。

2. 散热设计与材料创新

- 增加铜厚和线路宽度：通过增加铜的厚度和线路宽度，降低电阻，减少热量积聚。

- 埋入铜块：在高发热区域埋入铜块，利用铜的高导热性快速传导热量。

- 选择高导热基材：如铝基板、陶瓷基板等，这些材料具有优异的导热性和机械强度。

- 热通孔设计：通过布置热通孔，将热量快速传导至PCB的另一侧或散热层。

3. 散热优化与仿真测试

- 仿真与测试技术：利用热仿真软件（如ANSYS、FloTHERM）预测温度分布，并通过热成像技术进行实际测试。

- 优化布局：将高发热元件分散布置，避免热量集中，并将热敏感元件远离高温区域。

四、未来发展趋势

随着新能源汽车技术的不断进步，电控模块的热管理将朝着更高效、更智能和更环保的方向发展：

- 集成化散热解决方案：将散热结构与电路设计相结合，实现更高的空间利用率和散热效率。

- 智能热管理：通过集成温度传感器和智能控制算法，实现动态热管理。

- 绿色材料与工艺：开发可回收的导热材料，采用低能耗的制造工艺。

通过优化设计、选择高导热材料以及结合仿真与测试技术，可以有效解决散热问题。捷配PCB凭借其先进的制造工艺和定制化服务，为新能源汽车电控模块的热管理提供了可靠的解决方案，助力行业技术升级。
