负荷开关、断路器与电容器符号全解析

在电气工程设计与电力系统运维中，负荷开关、断路器与电容器的图形符号是工程师必须掌握的"视觉语言"。

一、负荷开关符号规范及应用场景

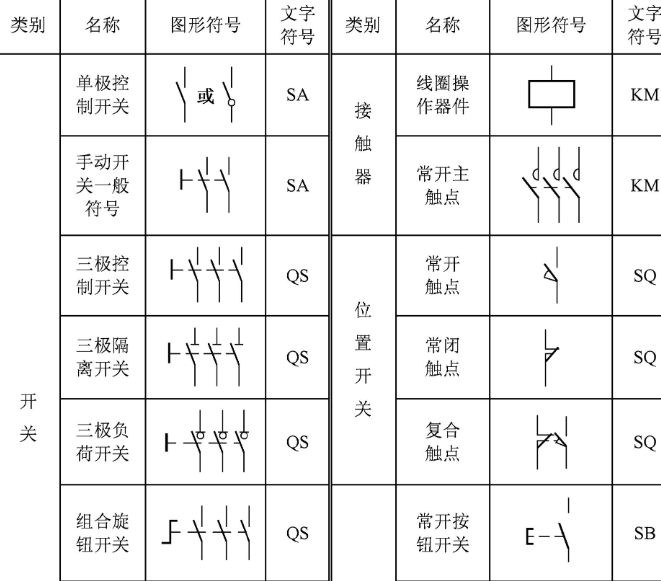

1.负荷开关的图形符号由基础开关符号与功能标识组成：

• 基本符号：横向直线表示主回路，垂直短线与半圆弧构成动触头运动轨迹

• 状态指示：箭头方向标注开闭状态（↑闭合，↓断开）

• 功能扩展：带熔断器负荷开关在符号右上角加注"×"标识

2.

• 符号旁标注参数格式：HL32-400/3（型号-额定电流/极数）

• 高压负荷开关需标注灭弧方式：
  ▫ FLN36-12（六氟化硫灭弧）
  ▫ FZN25-12（真空灭弧）

3.

• 工业配电系统优先选用带可见断口的符号设计（符号内加粗竖线）

• 自动化控制回路需在符号下方标注操作机构类型（M表示电动操作）

二、断路器符号体系解析

1.

• 基础符号：长方形主体+斜线灭弧标识（QF标准代号）

• 智能断路器：符号内叠加微处理器图标（尺寸2×2mm）

• 漏电保护：符号右侧加注Δ形接地标识

2.类型特征标识应用场景空气断路器符号内波浪线低压配电主回路真空断路器符号内空心圆10kV中压系统SF6断路器符号内实心三角35kV以上高压系统

3.

• 微型断路器标注格式：C32（C型脱扣曲线，32A额定电流）

• 框架断路器需标注分断能力：Icu=65kA（极限短路分断）

三、电容器符号深度解读

1.

• 固定电容器：两条平行线（间距1.5mm）表示极板

• 电解电容：正极侧加"+"号，负极用实心矩形标识

• 可变电容：箭头穿过极板符号表示调节机构

2.

• 安规电容：符号旁标注"X"（跨线电容）或"Y"（线地电容）

• 超级电容：符号内叠加电池标识（尺寸3×2mm）

• 三相电容：三个基础符号呈三角形排列

3.参数类型标注格式示例说明容量10μF±5%容值及误差范围耐压450VDC直流工作电压温度系数C0GI类陶瓷介质损耗角DF≤0.001高频应用关键参数

掌握负荷开关、断路器与电容器的标准符号体系，不仅能提升图纸可读性，更是保障电气系统安全运行的基础在实际工程中，建议使用Eplan、AutoCAD Electrical等专业软件，确保符号绘制的规范性与一致性。
