软件版本：Anlogic -TD5.9.1-DR1_ES1.1

操作系统：WIN10 64bit

硬件平台：适用安路(Anlogic)FPGA

本教程使用了米联客-MLKPAI-SF01-DR1M90M开发板，购买链接:https://milianke.tmall.com/

1代码编辑vscode工具软件安装

使用第三方编辑工具可以让开发代码变的更加高效，vscode是非常好用的第三方编辑器，下面我们演示如何安装vscode

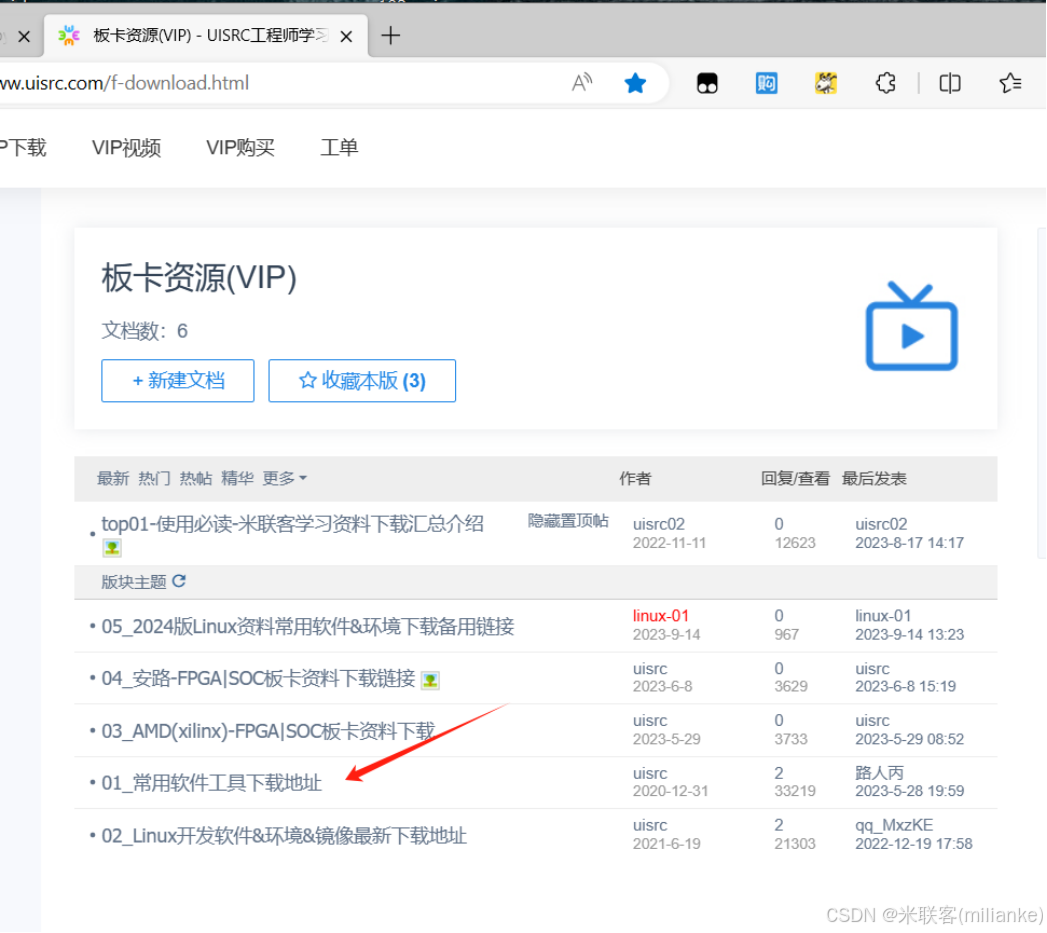

登录米联客官方社区UISRC工程师学习站 - Powered by uisrc.com!

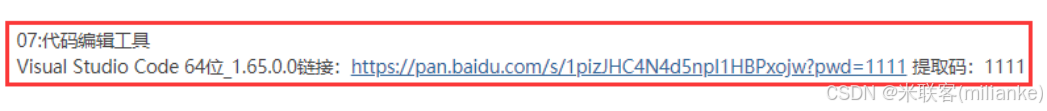

进入下载页面，下载vscode

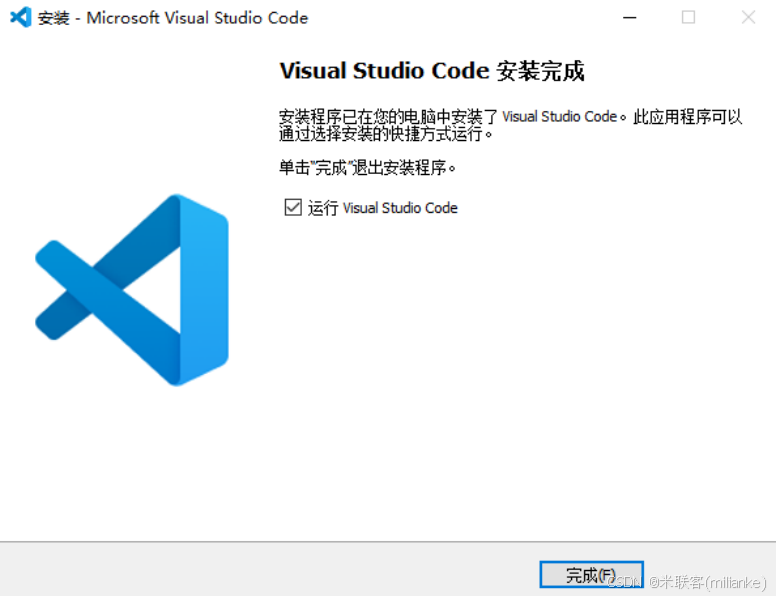

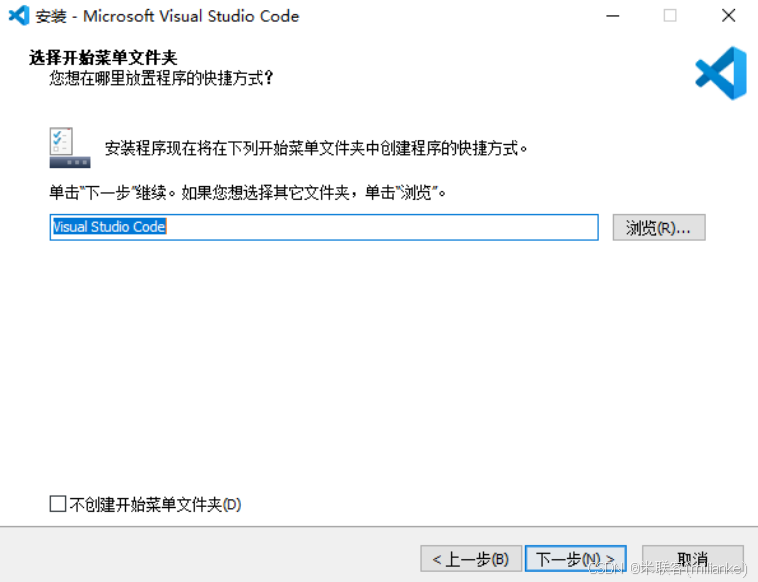

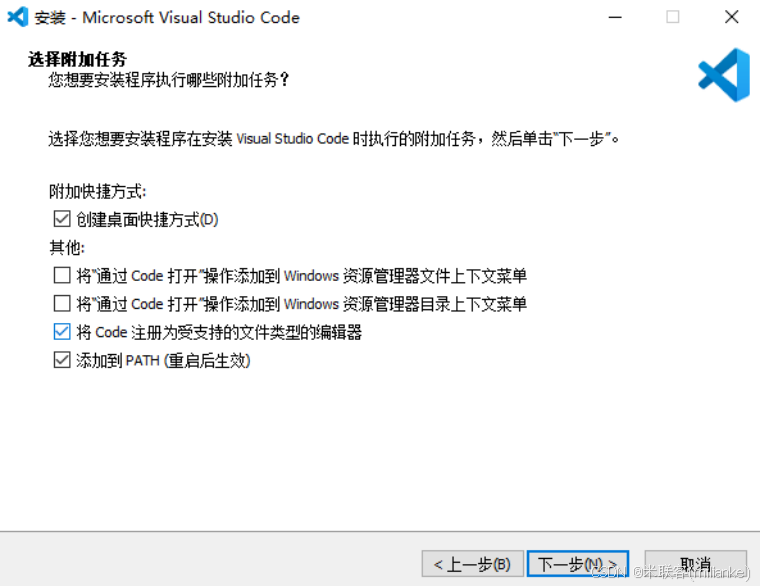

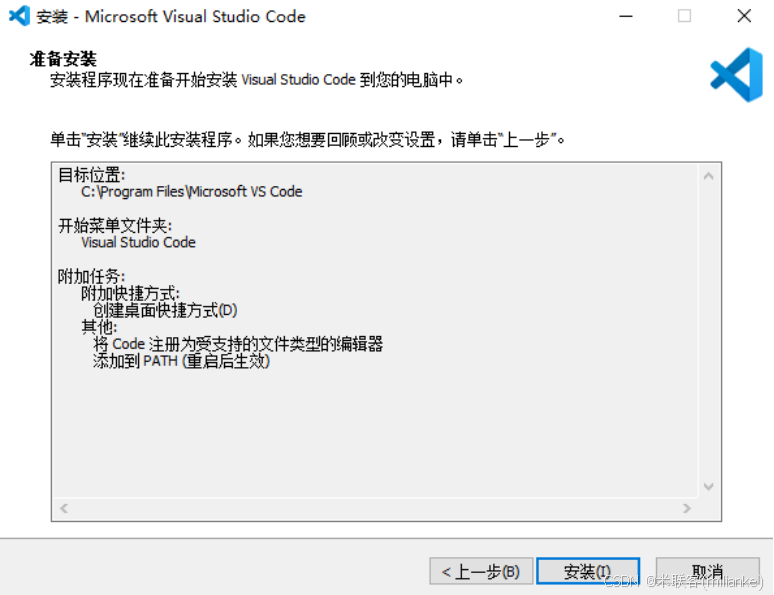

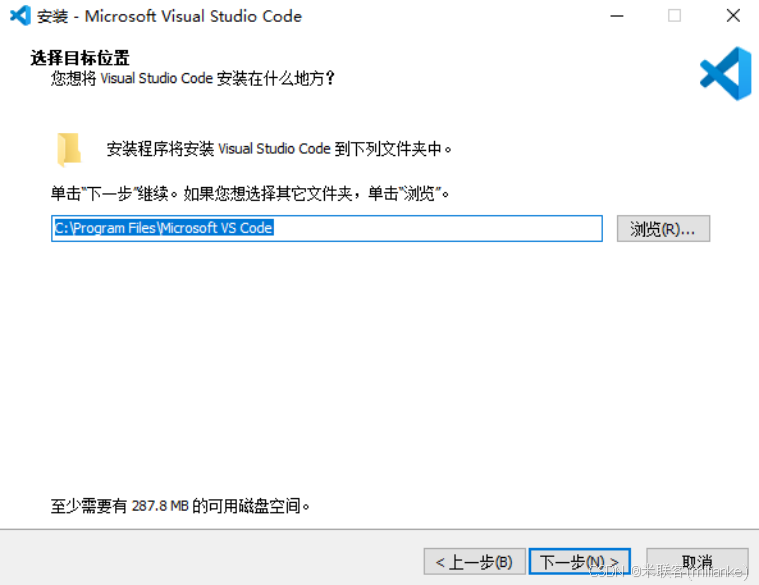

双击Visual Studio Code 64位安装程序

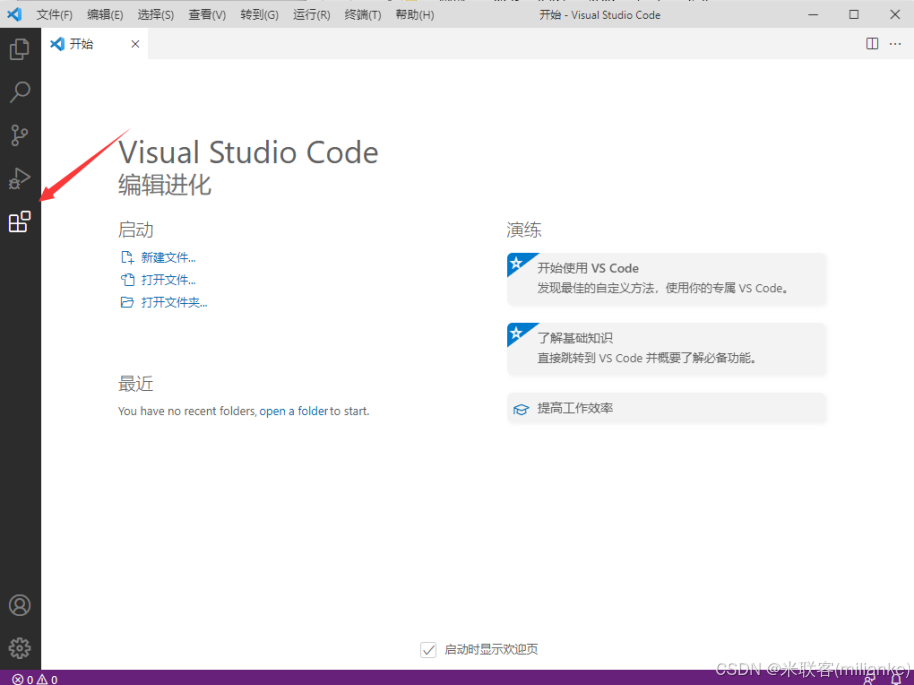

为了可以识别verilog/vhdl语法，需要安装插件

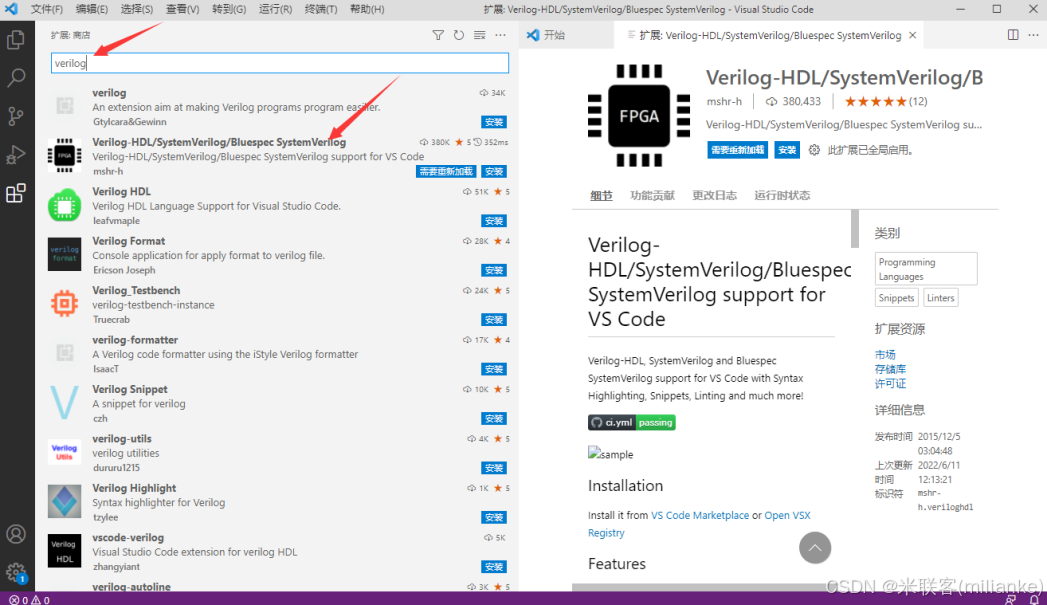

输入关键词verilog,选择如下箭头所指的插件，然后单击安装

2安路TD开发工具软件安装教程

2.1 概述

上海安路信息科技股份有限公司成立于2011年，总部位于浦东新区张江科学城。安路科技专注于FPGA芯片设计领域，通过多年的技术积累，公司在FPGA芯片设计技术、SoC系统集成技术、FPGA专用EDA软件技术、FPGA芯片测试技术和FPGA应用解决方案等领域均有技术突破。

安路FPGA目前已经形成了以SALPHOENIX®高性能产品系列、SALEAGLE®高性价比产品系列和SALELF®低功耗产品系列组成的产品矩阵。产品广泛应用于工业控制、网络通信、消费电子、数据中心等领域。

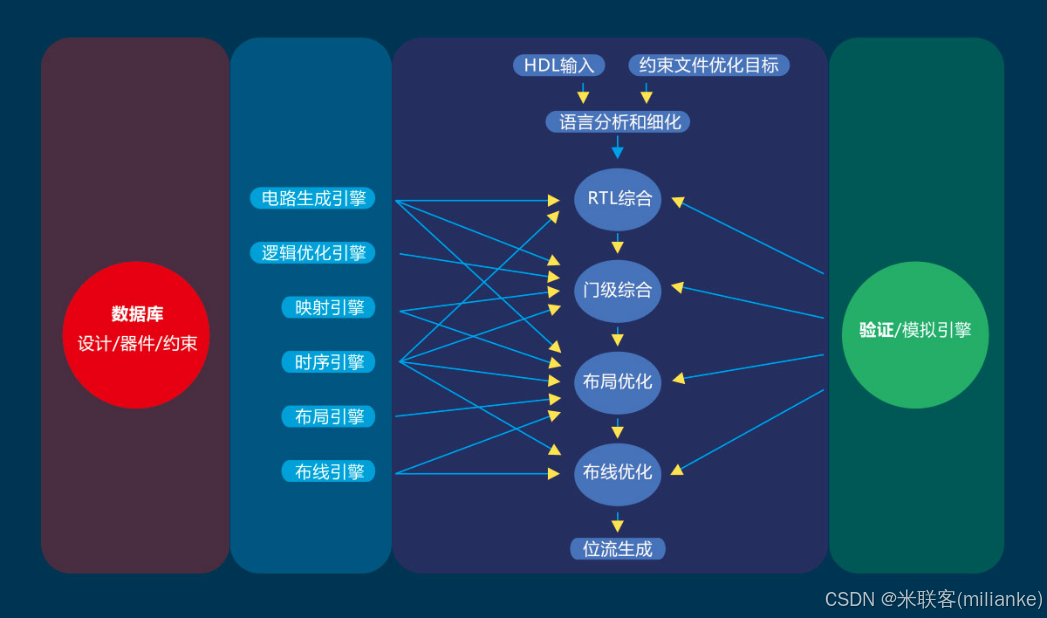

TangDynasty®(TD)软件是安路科技自主开发的FPGA集成开发环境，支持工业界标准的设计输入，包含完整的电路优化流程以及丰富的分析与调试工具，并提供良好的第三方设计验证工具接口，为所有基于安路科技FPGA产品的应用设计提供有力支持。

2.2 TD软件下载

1.登录安路官方：http://www.anlogic.com/ 进入下载页面下载，我们这里下载 TD5.9.1_DR1_ES1.1

2.登录米联客官网：

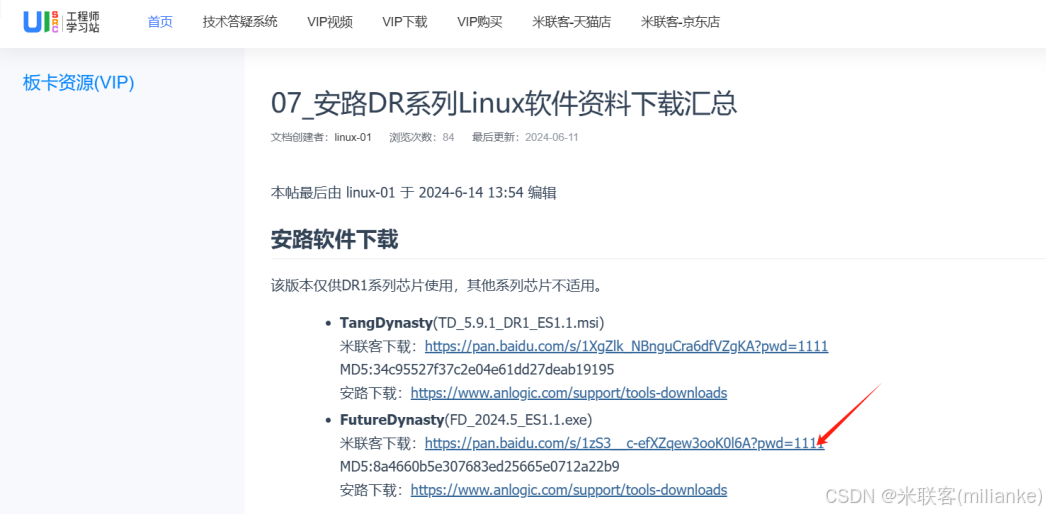

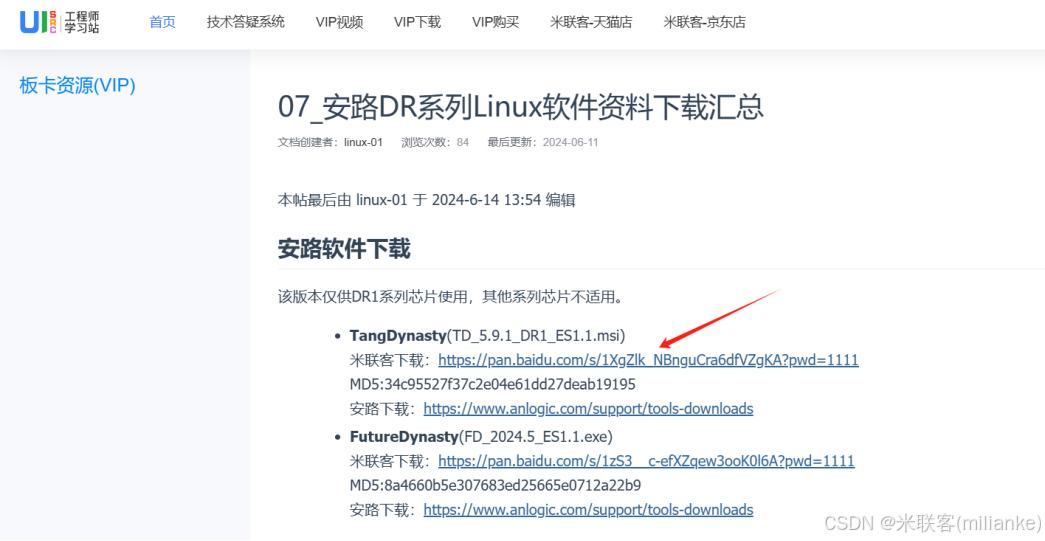

07_安路DR系列Linux软件资料下载汇总 - 资源下载 - UISRC工程师学习站 - Powered by uisrc.com! 进入下载页面下载

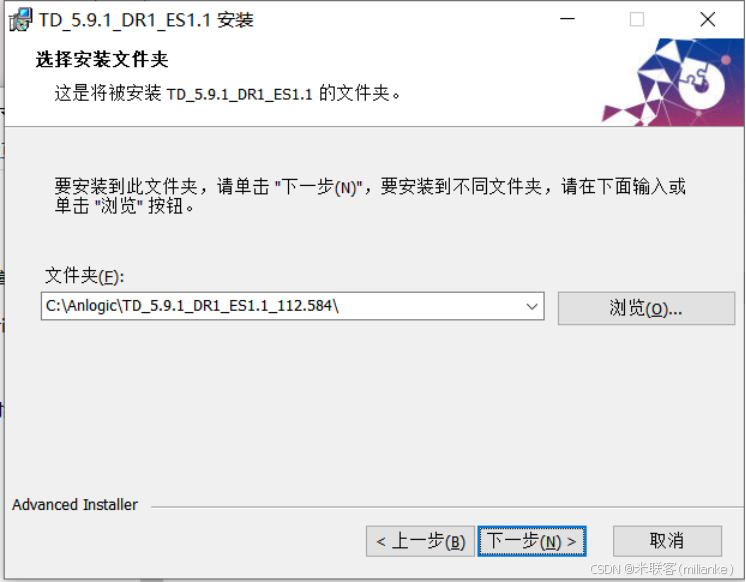

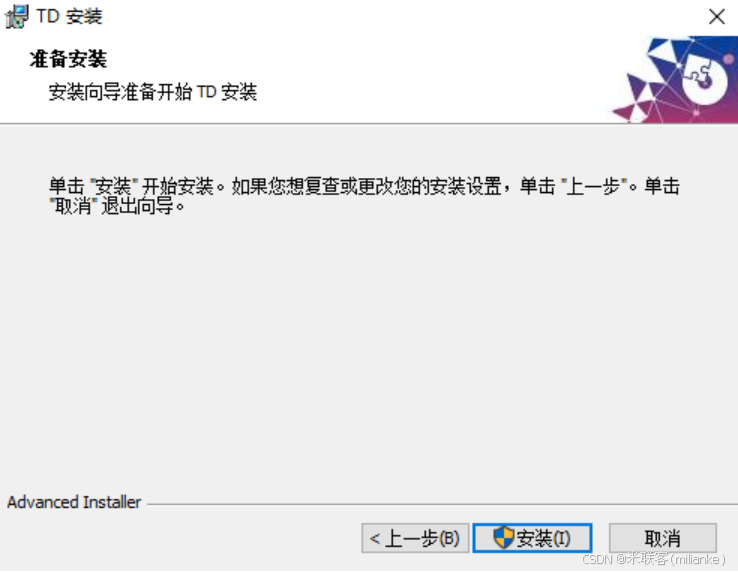

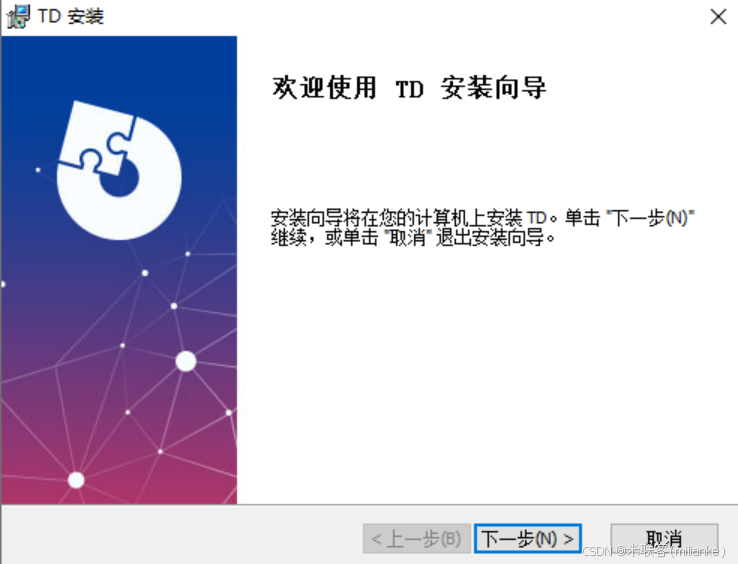

2.3 TD软件安装

双击运行

2.4安装license

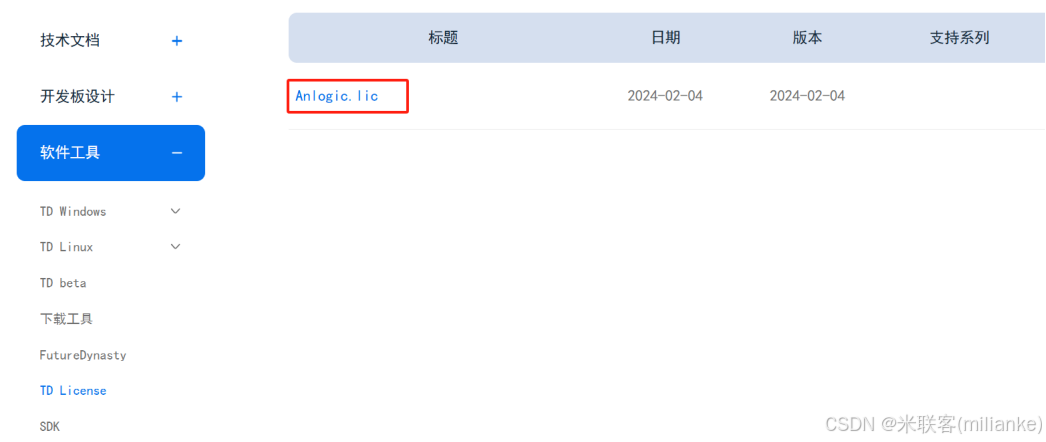

用户可以在http://www.anlogic.com/ 进入下载页面下载。

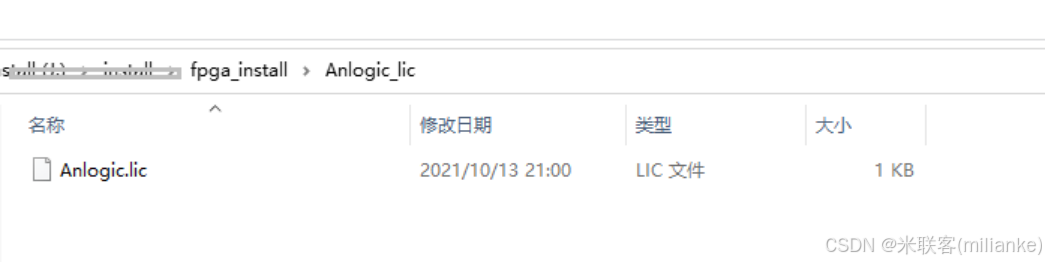

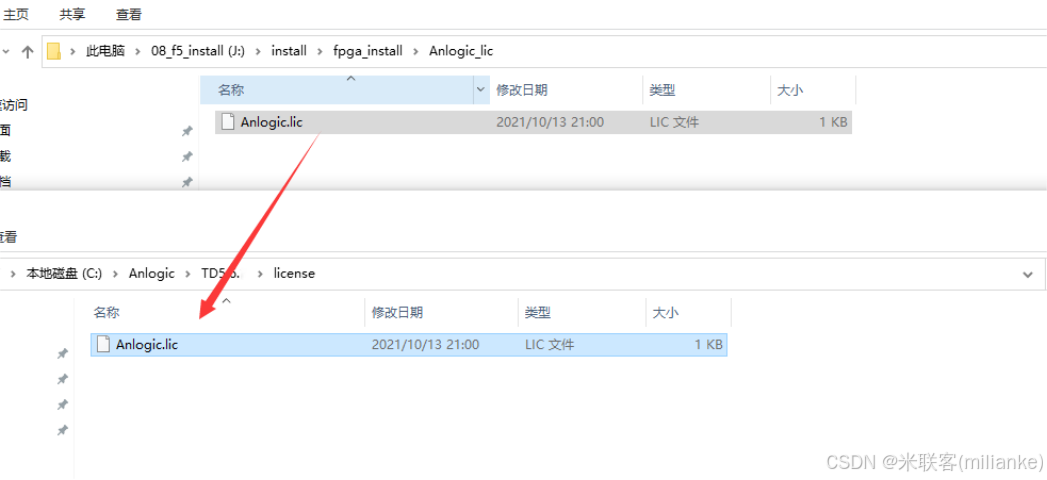

复制Anlogic.lic到路径

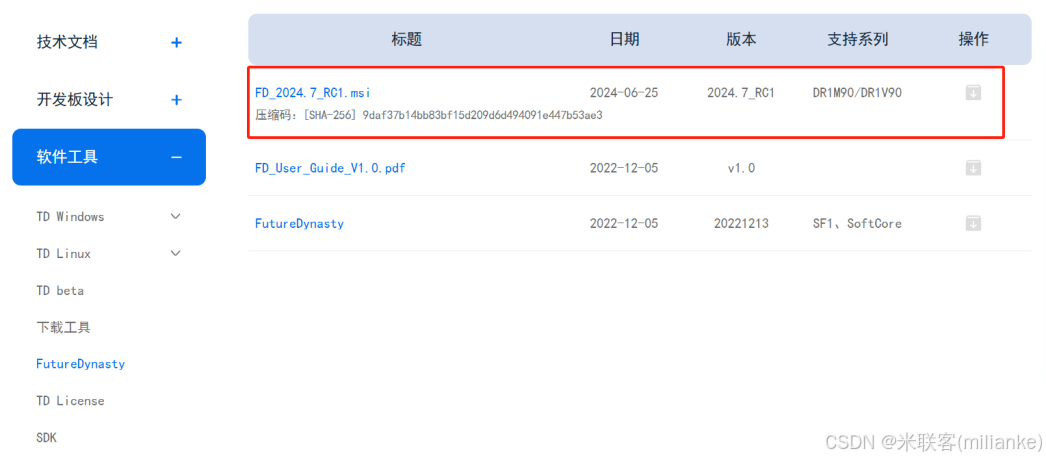

2.5 FD软件下载

登录安路官方：http://www.anlogic.com/ 进入下载页面下载，我们这里下载 FD_2024.7_RC1

2.登录米联客官网：

07_安路DR系列Linux软件资料下载汇总 - 资源下载 - UISRC工程师学习站 - Powered by uisrc.com! 进入下载页面下载

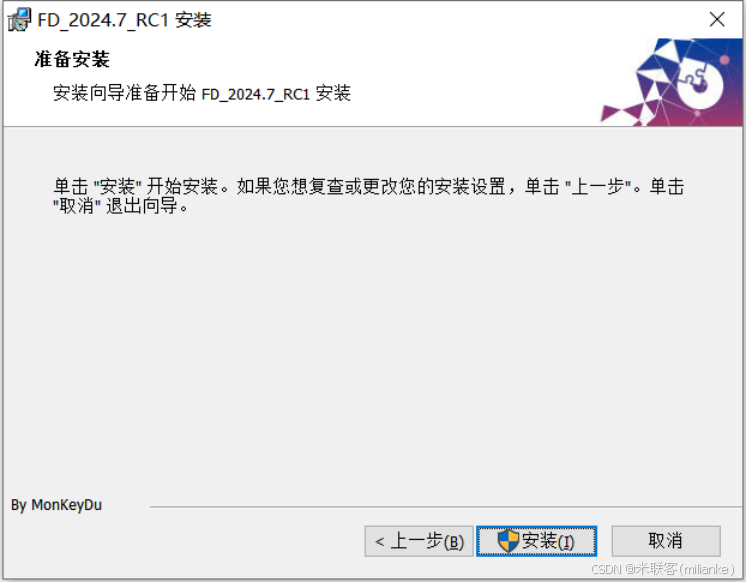

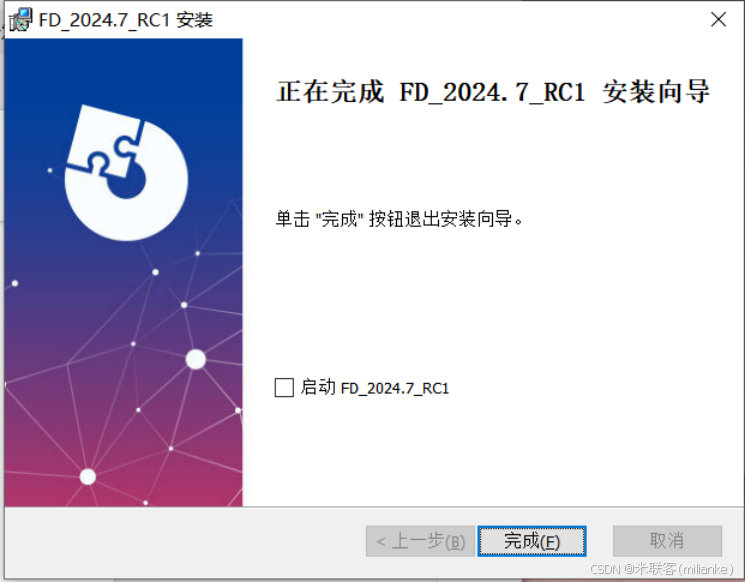

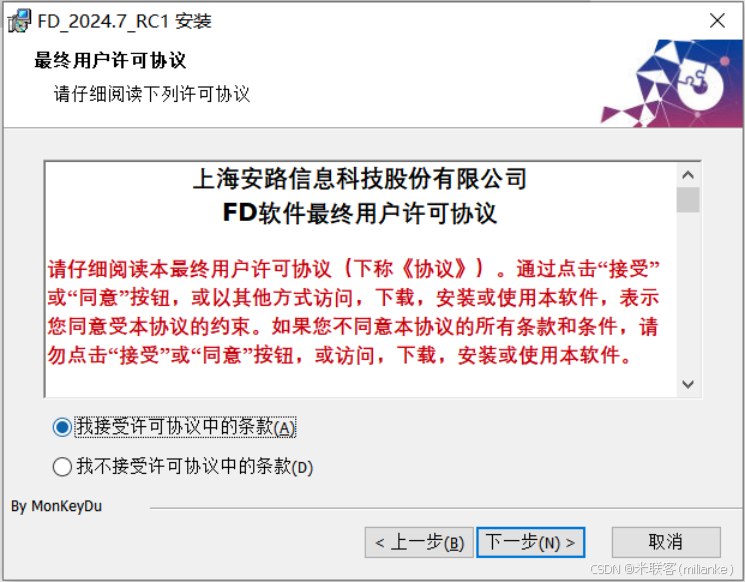

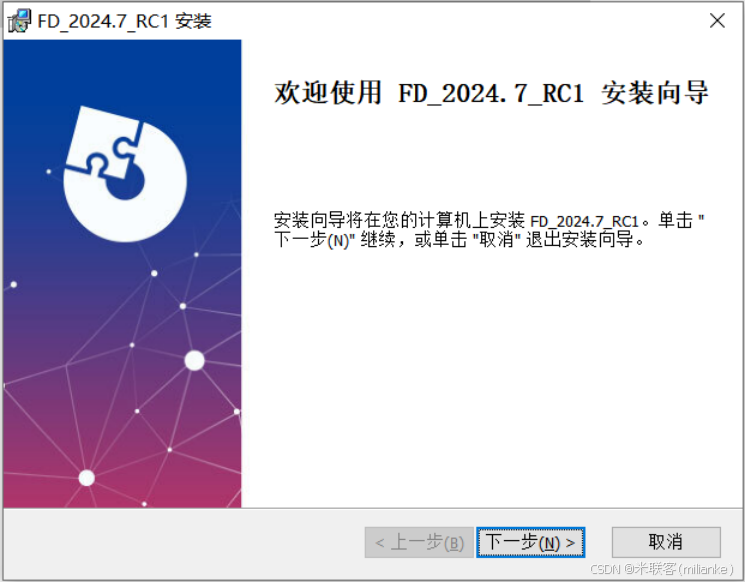

2.6 FD软件安装

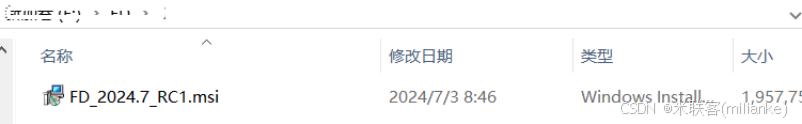

双击运行

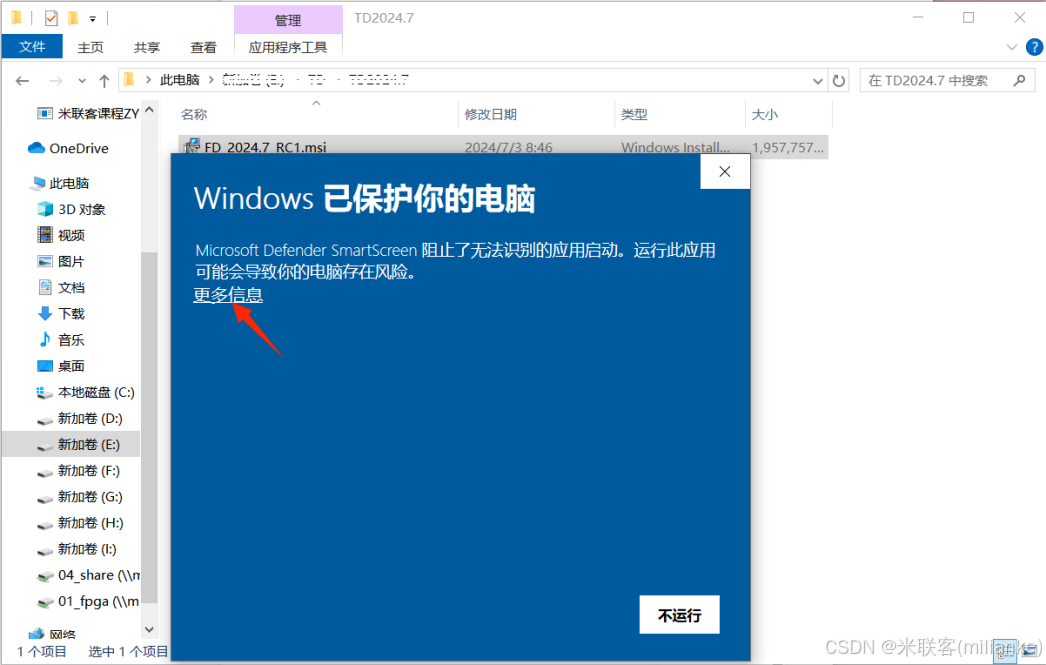

点击更多信息

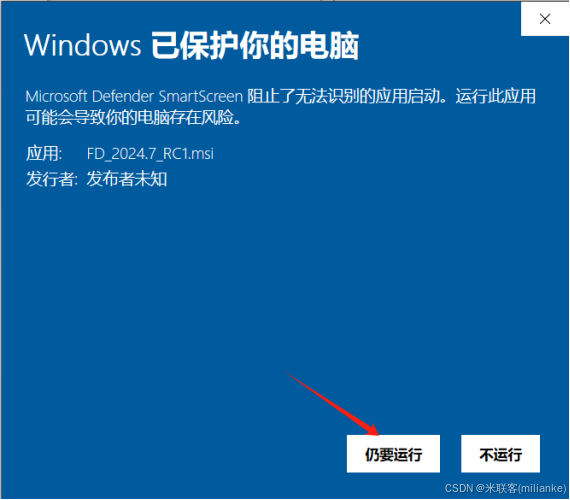

点击仍要运行

2.7 设置第三方编辑工具

我们这里使用vscode作为第三方编辑器，使用第三方编辑工具可以让开发代码变的更加高效。在进行设置前，请确保vscode已经正确安装。

双击启动TD软件

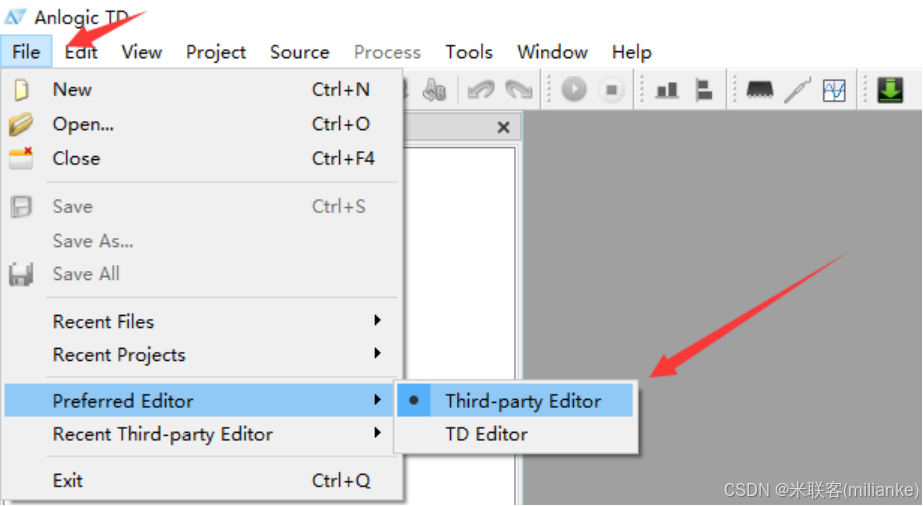

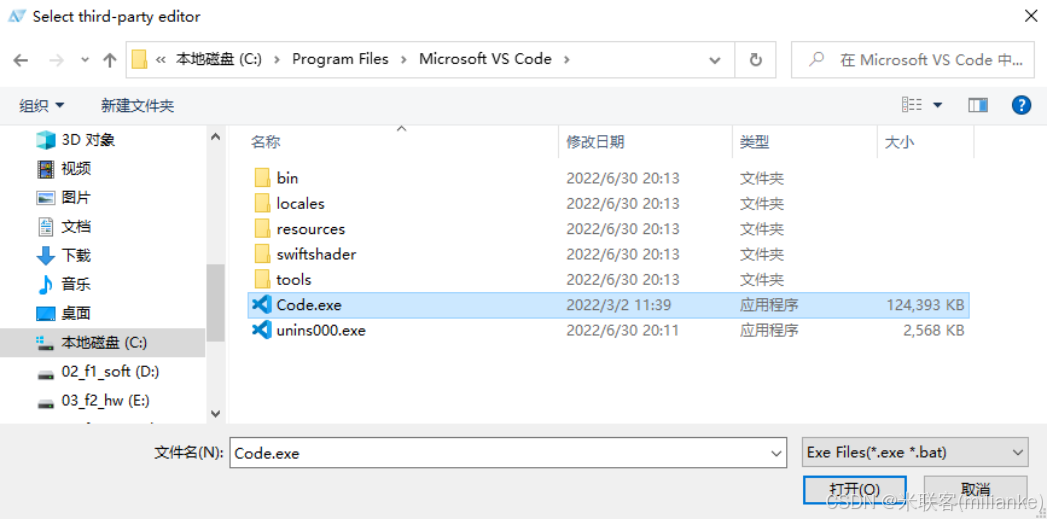

设置vscode为第三方编辑器

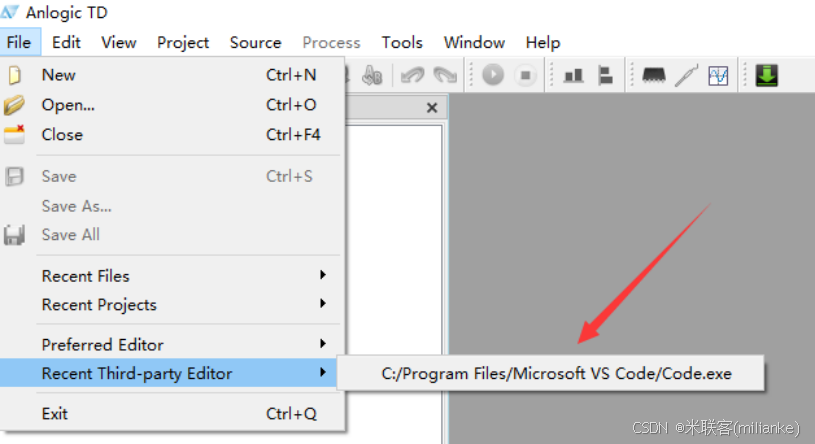

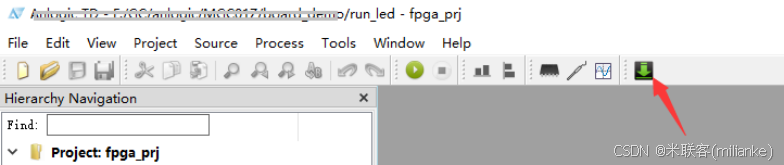

检查是否设置成功

3安路下载器JTAG驱动安装

3.1 驱动的安装

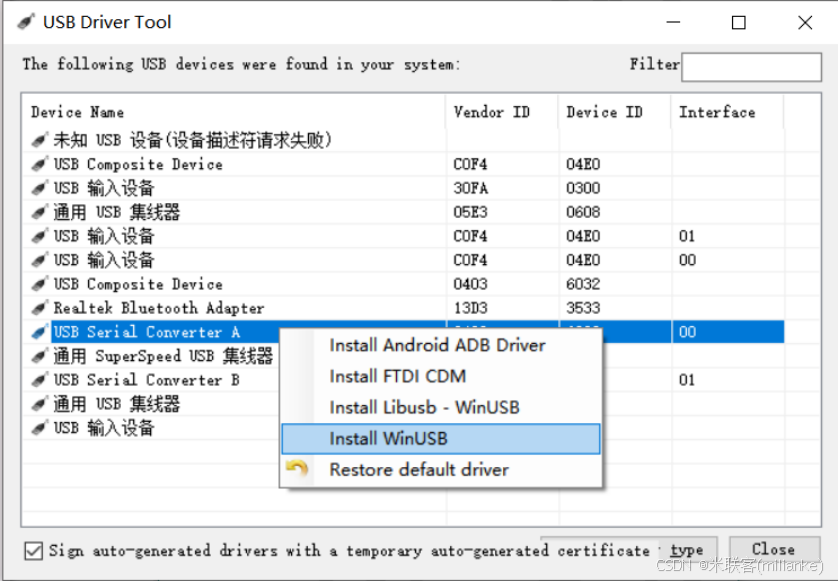

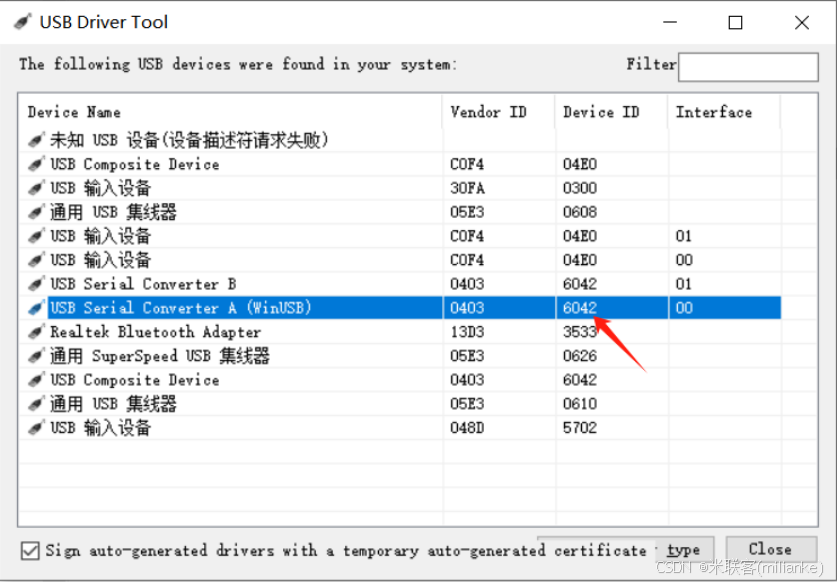

DR1系列使用的下载器与PH1A系列有所不同，需要重新安装驱动。FT AL-Link使用OneCable模式，需安装驱动winusb。下载器连接到PC，打开驱动安装软件UsbDriverTool(需管理员权限)。找到USB Serial Converter A，USB Serial Converter A 实现 USB 转 JTAG 功能，其VID/PID为0403/6042。
