一个由两个常微分方程表示的二阶自洽系统:
设是系统的解函数。
初始条件:
平面被称为相平面。
可以使用向量的形式表示该二阶自洽系统:
为了可视化方便,在相平面上,画出f(x),形成的图像叫做该系统的向量场。
以下是一个点的向量画法:

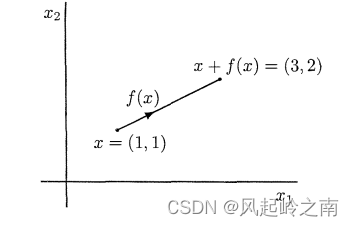

以点x=(1,1)为例,
假设:
则有:
x+f(x)=(1,1)+(2,1)=(3,2)
用箭头从(1,1)指向(3,2),表示该点的向量。

向量的长度
不断重复以上操作,对所有的点,都画出其向量。

构造轨迹线:
从初始点x0开始,沿着与x0向量相切的方向到达下一个点,一直重复这个操作,如果这些点是连续的点(或者是点与点之间离的足够近),那么行进的轨迹就是一条曲线,如果其终点还是x0,说明这是一条闭合的曲线,闭合的曲线说明了该系统存在周期解,也就是说该系统会有一个持续的振荡(如果轨迹线是螺旋收缩的,那么系统会有一个衰减的振荡)。
不同的初始点,就会得到不同的轨迹线。在x1-x2相平面上,画出所有的初始条件下的轨迹线,这些轨迹线构成了系统的相图。相图是变量与变量导数的轨迹图(横轴为变量,纵轴为该变量的导数)。
相图中,没有体现时间,因此通过相图是不能够定量的体现轨迹线对应的解(x1(t),x2(t)),只能进行定性分析。
例子:以书中隧道二极管电路为例。
代码:
figure("name", "轨迹图")
[y,dy]=meshgrid(-0.5:0.02:1.5,-0.5:0.02:1.5);%初始化网格
u=0.5.*(-17.76.*y+103.79.*y.^2-229.62.*y.^3+226.31.*y.^4-83.72.*y.^5+dy);
v=0.2.*(-y-1.5.*dy+1.2);
streamslice(y,dy,u,v, 1)
xlabel('x1')
ylabel('x2')
hold on;
figure("name", "向量场")
[y,dy]=meshgrid(-0.5:0.05:1.5,-0.5:0.05:1.5);%初始化网格
u=0.5.*(-17.76.*y+103.79.*y.^2-229.62.*y.^3+226.31.*y.^4-83.72.*y.^5+dy);
v=0.2.*(-y-1.5.*dy+1.2);
q=quiver(y,dy,u,v);
xlabel('x1')
ylabel('x2')
hold on
结果:

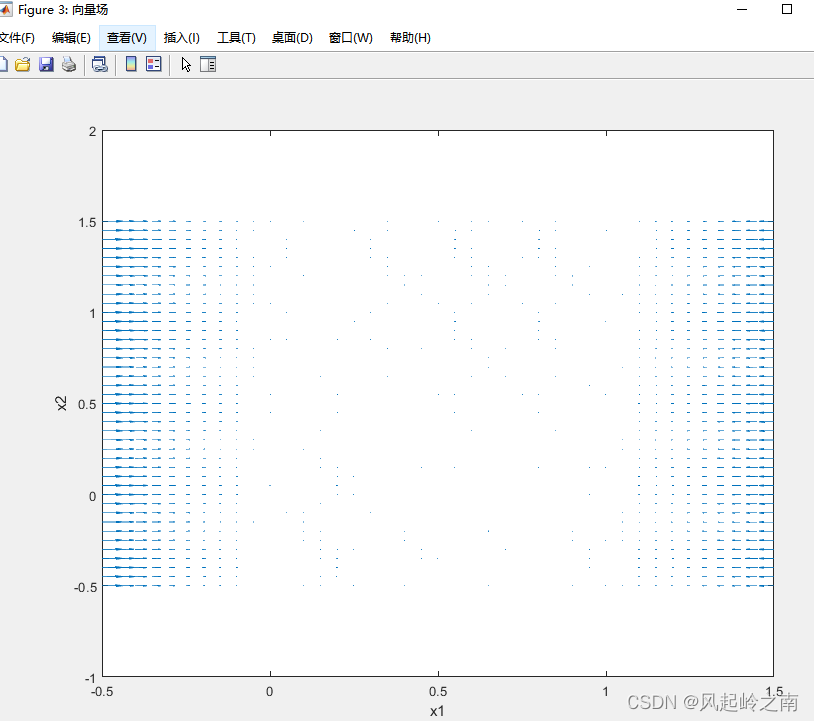

发现使用Matlab画向量场时,其箭头的大小是会自动缩放的,在视觉上,是不够清晰的。当然,quiver函数是提供一些参数,对箭头进行调整的,但是想要箭头的大小一致的话,是无法通过调整参数去实现的。
那么如何实现箭头大小一致的向量场呢?
需要自己定义自己的自适应缩放系数。
代码接上:
%求模:向量长度。
M = sqrt(u.^2 + v.^2);
%求最大的长度,作为标准。
up = max(M(:));
%自适应缩放因子
scaler1 = up./M;
%分别对水平分量和垂直分量进行缩放。
%a为各自系统的调整因子,不同系统,调整因子不一样;
%可以通过不断的尝试,找出比较适合的调整因子。
a = 0.0011;
u = u.*scaler1.*a;
v = v.*scaler1.*a;

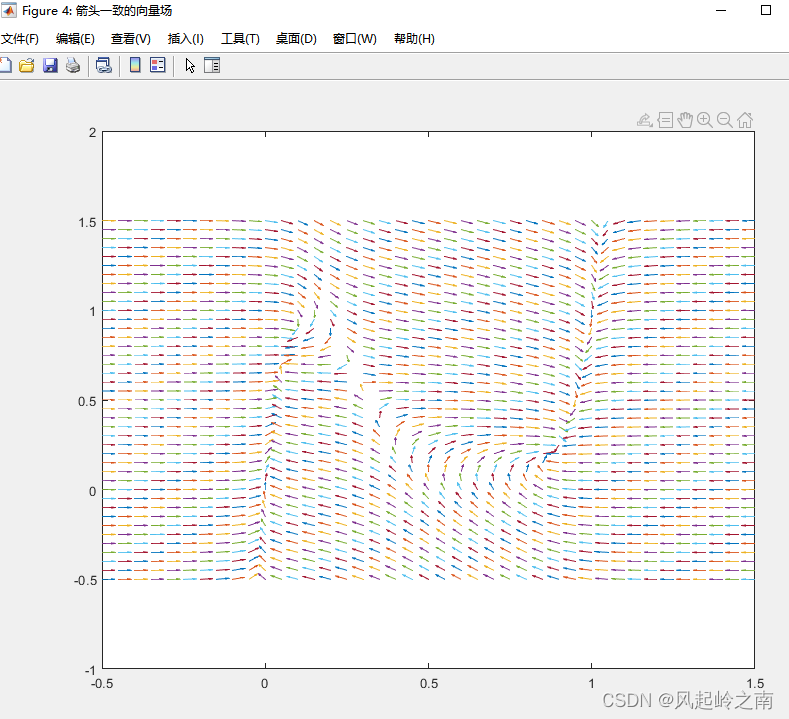

figure("name", "箭头一致的向量场")
[m,n] = size(y);
for i=1:m
for j=1:n
%MaxHeadSize为箭头头部的最大大小。默认值为0.5.
quiver(y(i,j),dy(i,j),u(i,j),v(i,j),"MaxHeadSize", 10);
hold on
end
end
hold on
结果:
视觉效果很不错。
