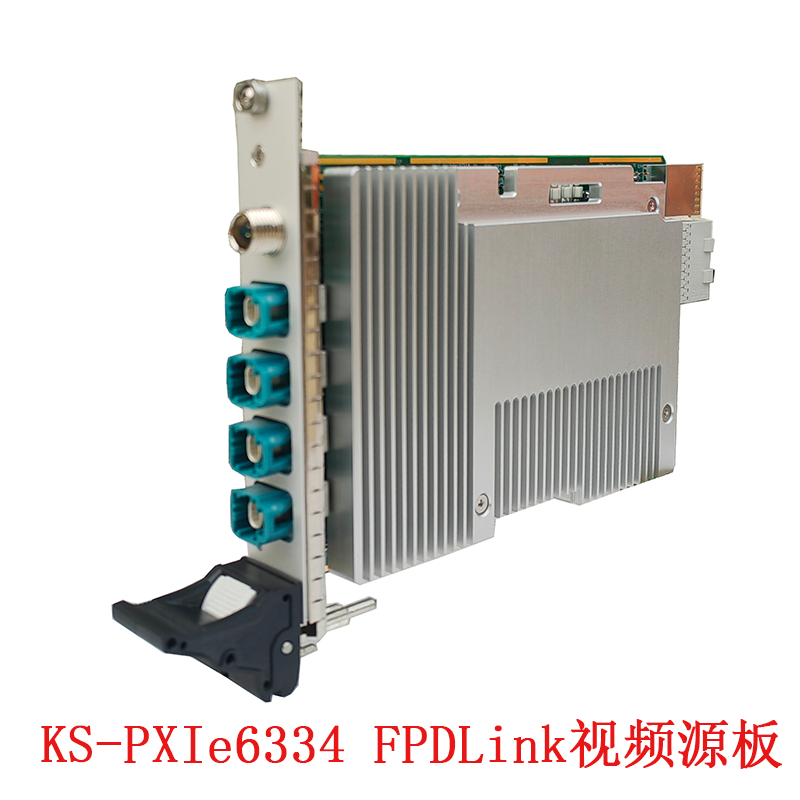

KS-PXIe6334型FPDLink视频源板

最新推荐文章于 2025-04-23 22:50:08 发布

北京九航星达

最新推荐文章于 2025-04-23 22:50:08 发布

阅读量374

点赞数 12

文章标签： fpga开发图像处理

本文链接：https://blog.csdn.net/jiuhangxingda/article/details/147409642

版权

产品简介

PXIe6334型FPDLink视频源板，提供四路FPDLink输出。应用于航空、航天、工业测控、交通控制等领域。

技术指标：

标准PXIe TYPE2 3U 4HP板卡
支持PCIE 3.0 x4
视频输出：4路FPD_LINK-II视频输出
分辨率支持480*260@60hz、640*480@60hz、800*480@60hz、1024*768@43hz、1024*768@60hz等多种分辨率
支持18位和24位数据
支持字符叠加功能
支持通道独立设置功能
支持二次sdk开发
支持win7、win10的32位、64位系统
工作温度-0°C ～ +50°C
相对湿度：10% ～ 90%（无冷凝）

选型指南

KS-PXIe6334：PXIe3U TYPE2 标准板卡，4路FPDLink输出
