qtdraw-使用qt绘图之开源源码学习

1. 资源介绍

功能：使用qt在画板上绘制各种形状，并保持绘制内容到xml文件中。

项目源码：https://github.com/egan2015/qdraw

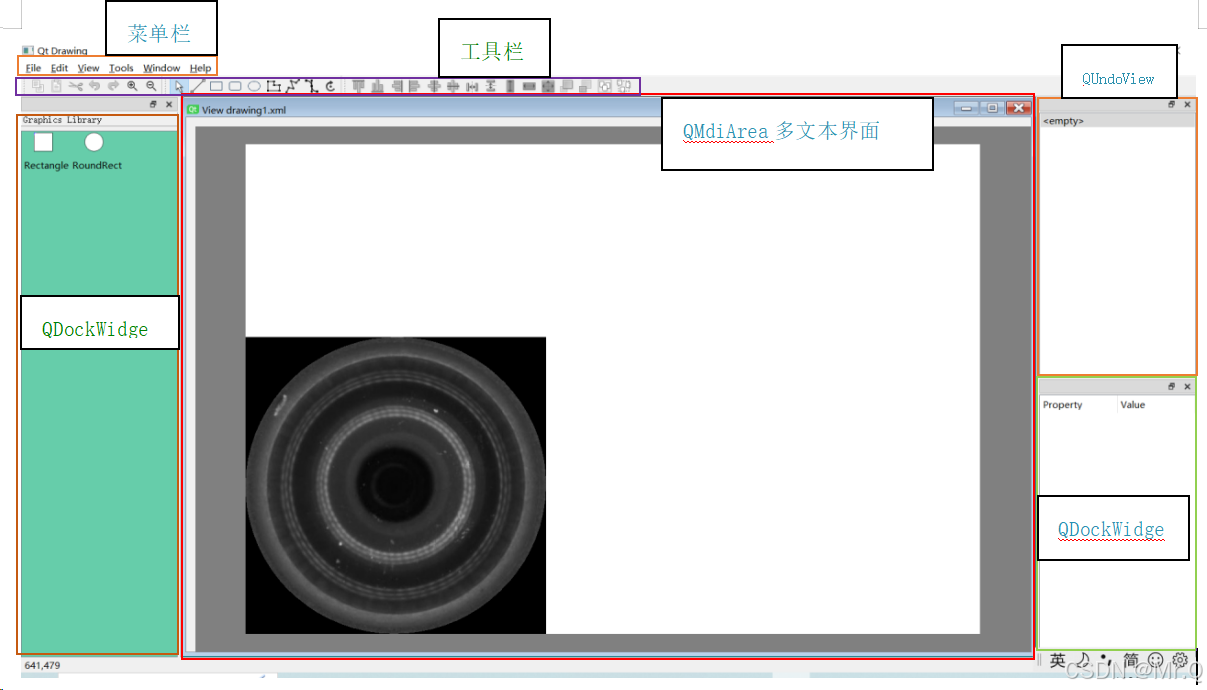

软件界面：

1.1 支持shape

6种

1.2 支持的功能

6种，分别是对绘制的图形进行撤销undo，重做redo，裁剪，复制，粘贴，删除功能。

2. 总体类图关系

总体分割3个独立块。

2.1 绘制类

DrawTool 基类定义了基本的绘图和交互行为，而各子类分别实现了不同的编辑和绘制功能。这种设计方式具有良好的扩展性，可以轻松添加新的工具类以支持更多类型的图形操作。但是具体的绘制操作是放在各自的GraphicsItem，后面会介绍。

很奇怪，为何父类和子类都没有继承QObject，难道是不使用qt的信号槽机制？

注解：懂得可以不看，跳过。

这里以void PolygonTool::mouseReleaseEvent函数为例，其内部有一句

emit scene->itemAdded( item );

在 C++ 的 Qt 框架中，要使用信号和槽机制的确需要类继承自 QObject 并使用 Q_OBJECT 宏。然而，PolygonTool 类本身并没有使用 Q_OBJECT 或继承自 QObject，却调用了 emit 关键字发送信号。这可能导致一些困惑。

信号定义在其他类中： itemAdded 是在 scene 对象中定义的信号。PolygonTool 没有继承自 QObject，它仍然可以通过持有的 scene 对象（必须是 QObject 的子类）来发射信号。这是 Qt 框架设计的一部分，允许灵活的信号和槽连接，即使在复杂的类继承结构中。

2.2 GraphicsItem类

3. 绘制类成员介绍

3.1 DrawTool基类

其他四个类SelectTool, RotationTool, RectTool, PolygonTool都是继承此基类。 DrawTool 是一个基类，用于为不同的绘图工具提供公共功能和接口。它的主要作用是定义和实现一些基础的绘图操作，以及管理和查找不同的绘图工具实例。

//drawtool.h

enum DrawShape
{
    selection,   // 选择模式：用于选择和操作现有的图形项。
    rotation,    // 旋转模式：用于对图形项进行旋转操作。
    line,        // 线段：用于绘制直线。
    rectangle,   // 矩形：用于绘制矩形。
    roundrect,   // 圆角矩形：用于绘制带有圆角的矩形。
    ellipse,     // 椭圆：用于绘制椭圆形状。
    bezier,      // 贝塞尔曲线：用于绘制贝塞尔曲线，用于平滑和复杂的曲线形状。
    polygon,     // 多边形：用于绘制闭合的多边形。
    polyline,    // 折线：用于绘制由多个线段组成的折线。
};

// 基类
class DrawTool
{
public:
    DrawTool( DrawShape shape ); // 构造函数，初始化绘制工具，参数为绘制形状
    virtual void mousePressEvent(QGraphicsSceneMouseEvent * event , DrawScene * scene ) ;  // 鼠标按下事件，虚函数
    virtual void mouseMoveEvent(QGraphicsSceneMouseEvent * event , DrawScene * scene ) ;
    virtual void mouseReleaseEvent(QGraphicsSceneMouseEvent * event , DrawScene * scene );
    virtual void mouseDoubleClickEvent(QGraphicsSceneMouseEvent * event ,DrawScene *scene );
    DrawShape m_drawShape;  // 当前绘制工具的形状
    bool m_hoverSizer; // 是否悬停在调整大小的手柄上

    static DrawTool * findTool( DrawShape drawShape ); // 根据形状查找相应的绘制工具
    static QList<DrawTool*> c_tools; // 静态成员，保存所有绘制工具的列表
    static QPointF c_down; // 静态成员，保存鼠标按下时的位置
    static quint32 c_nDownFlags; // 静态成员，保存按下时的标志
    static QPointF c_last;  // 静态成员，保存最后一次鼠标事件的位置
    static DrawShape c_drawShape;  // 静态成员，当前选中的绘制形状
};


// drawtool.cpp

// 初始化全部的静态成员变量，为啥不在构造函数内部初始化：
// 语法规则， 静态成员变量的初始化必须在类定义的外部进行
// 因为是静态的，静态成员属于类而不是对象，避免重复初始化，静态成员变量在程序加载时就会被分配内存并初始化，而构造函数是在对象被创建时才会调用。
QList<DrawTool*> DrawTool::c_tools;  // 初始化静态成员，绘制工具列表
QPointF DrawTool::c_down; // 初始化静态成员，鼠标按下位置
QPointF DrawTool::c_last;  // 初始化静态成员，最后一次鼠标位置
quint32 DrawTool::c_nDownFlags;   // 初始化静态成员，鼠标按下标志
DrawShape DrawTool::c_drawShape = selection;  // 初始化静态成员，当前绘制形状为 selection


// DrawTool 构造函数，初始化绘制形状并将工具加入工具列表
DrawTool::DrawTool(DrawShape shape)
{
    m_drawShape = shape ;     // 设置绘制形状
    m_hoverSizer = false;     // 初始化悬停调整大小状态
    c_tools.push_back(this);  // 将当前工具加入工具列表
}

// 鼠标按下事件处理
void DrawTool::mousePressEvent(QGraphicsSceneMouseEvent *event, DrawScene *scene)
{
    c_down = event->scenePos();  // 保存鼠标 按下时的位置
    c_last = event->scenePos();  // 初始化最后位置为 按下时位置
}

// 鼠标移动事件处理
void DrawTool::mouseMoveEvent(QGraphicsSceneMouseEvent *event, DrawScene *scene)
{
    c_last = event->scenePos();  // 更新最后一次鼠标事件的位置
}

// 鼠标释放事件处理
void DrawTool::mouseReleaseEvent(QGraphicsSceneMouseEvent *event, DrawScene *scene)
{
    if (event->scenePos() == c_down )  // 如果鼠标释放位置和按下位置相同
        c_drawShape = selection;  // 设置当前绘制形状为 selection
    setCursor(scene,Qt::ArrowCursor);  // 重置光标为箭头样式
}

// 鼠标双击事件处理，当前为空实现
void DrawTool::mouseDoubleClickEvent(QGraphicsSceneMouseEvent *event, DrawScene *scene)
{

}

// 根据形状查找相应的绘制工具
DrawTool *DrawTool::findTool(DrawShape drawShape)
{
    QList<DrawTool*>::const_iterator iter = c_tools.constBegin();  // 获取工具列表的常量迭代器
    for ( ; iter != c_tools.constEnd() ; ++iter ){
        if ((*iter)->m_drawShape == drawShape )  // 如果找到形状匹配的工具
            return (*iter);  // 返回该工具
    }
    return 0;  // 如果没有匹配的工具，返回 nullptr
}

3.2 SelectTool选中类

SelectTool 类专注于处理绘图场景中的选择操作，包括选择、移动、缩放和编辑图形项。它通过重写基类 DrawTool 的虚拟函数，提供了具体的选择操作实现。SelectTool 管理图形项的选择状态、虚线框的显示以及选择模式的切换，为用户提供了直观的操作反馈和功能。

class SelectTool : public DrawTool
{
public:
    SelectTool();
    virtual void mousePressEvent(QGraphicsSceneMouseEvent * event , DrawScene * scene ) ;
    virtual void mouseMoveEvent(QGraphicsSceneMouseEvent * event , DrawScene * scene ) ;
    virtual void mouseReleaseEvent(QGraphicsSceneMouseEvent * event , DrawScene * scene );

    QPointF initialPositions;       // 记录初始位置
    QPointF opposite_;              // 对应点，用于大小调整操作
    QGraphicsPathItem * dashRect;   // 虚线框，用于选择时的视觉反馈
    GraphicsItemGroup * selLayer;   // 选择的图层
};


// 构造函数，初始化成员变量
SelectTool::SelectTool()
    :DrawTool(selection)    // 初始化基类 DrawTool，模式为 selection (选择)，这样继承过来的变量得到了初始化。
{
    dashRect = 0;           // 初始化虚线框指针为空
    selLayer = 0;           // 初始化选择层指针为空
    opposite_ = QPointF();  // 初始化对点为空，即与当前拖动的控制点相对的点。
}

// 选中时会有三种操作：size（调整大小），editor（编辑），move（移动）
void SelectTool::mousePressEvent(QGraphicsSceneMouseEvent *event, DrawScene *scene)
{
    DrawTool::mousePressEvent(event,scene);  // 调用基类的鼠标按下事件处理

    if ( event->button() != Qt::LeftButton ) return;    // 如果不是左键按下，则不处理

    if (!m_hoverSizer)
       scene->mouseEvent(event);  // 如果没有悬停在调整器上，则将事件传递给场景

    nDragHandle = Handle_None;    // 初始化拖拽句柄为无
    selectMode = none;            // 初始化选择模式为无
    QList<QGraphicsItem *> items = scene->selectedItems();  // 获取当前选中的图形项，是通过鼠标点击、框选选中的。
    AbstractShape *item = 0;     // 初始化选中的形状指针为空

    if ( items.count() == 1 )    // 如果只选中了一个图形项
        item = qgraphicsitem_cast<AbstractShape*>(items.first());  // 尝试将其转换为 AbstractShape 类型

    if ( item != 0 ){  // 如果选中的图形项不为空

        nDragHandle = item->collidesWithHandle(event->scenePos());  // 检查是否与句柄碰撞（鼠标在形状的边缘位置），从而判断当前模式。
        if ( nDragHandle != Handle_None && nDragHandle <= Left )    // 如果拖拽句柄<=Left，在左边就说明有碰撞
             selectMode = size;         // 设置选择模式为大小调整，其中size是枚举SelectMode成员
        else if ( nDragHandle > Left )  // 如果拖拽句柄>Left, 设置选择模式为编辑
            selectMode = editor;
        else
            selectMode =  move;         // 否则光标就是没有碰撞，而是在形状内部，设置为移动模式

        if ( nDragHandle!= Handle_None && nDragHandle <= Left ){   // 如果是大小调整模式
            opposite_ = item->opposite(nDragHandle);   // 获取相对点，即与当前拖动的控制点相对的点。
            if( opposite_.x() == 0 )
                opposite_.setX(1);  // 防止出现零值，设置为 1
            if (opposite_.y() == 0 )
                opposite_.setY(1);
        }

        setCursor(scene,Qt::ClosedHandCursor);  // 设置光标为闭合手形状

    }else if ( items.count() > 1 )
        selectMode =  move;   // 如果选中了多个图形项，则只能是移动模式

    if( selectMode == none ){    // 如果没有设置模式
        selectMode = netSelect;  // 设置为网络选择模式
        if ( scene->view() ){
            QGraphicsView * view = scene->view();
            view->setDragMode(QGraphicsView::RubberBandDrag);  // 设置视图为橡皮筋拖动模式
        }
#if 0
        if ( selLayer ){ // 取消注释以清除选择图层
            scene->destroyGroup(selLayer);
            selLayer = 0;
        }
#endif
    }

    if ( selectMode == move && items.count() == 1 ){  // 如果是移动模式且只有一个选中项

        if (dashRect ){
            scene->removeItem(dashRect);  // 如果已有虚线框，移除
            delete dashRect;              // 删除虚线框
            dashRect = 0;                 // 重置虚线框指针
        }

        dashRect = new QGraphicsPathItem(item->shape());   // 创建一个新的虚线框
        dashRect->setPen(Qt::DashLine);   // 设置为虚线
        dashRect->setPos(item->pos());    // 设置位置
        dashRect->setTransformOriginPoint(item->transformOriginPoint());   // 设置变换原点
        dashRect->setTransform(item->transform());         // 应用图形项的变换
        dashRect->setRotation(item->rotation());           // 设置旋转
        dashRect->setScale(item->scale());                 // 设置缩放
        dashRect->setZValue(item->zValue());               // 设置 Z 值
        scene->addItem(dashRect);// 将虚线框添加到场景

        initialPositions = item->pos();  // 记录初始位置
    }
}

// 处理鼠标移动事件
void SelectTool::mouseMoveEvent(QGraphicsSceneMouseEvent *event, DrawScene *scene)
{
    DrawTool::mouseMoveEvent(event,scene);  // 调用基类的鼠标移动事件处理
    QList<QGraphicsItem *> items = scene->selectedItems();  // 获取当前选中的图形项
    AbstractShape * item = 0;  // 初始化选中的形状指针为空
    if ( items.count() == 1 ){  // 如果只选中了一个图形项
        item = qgraphicsitem_cast<AbstractShape*>(items.first());  // 尝试将其转换为 AbstractShape 类型
        if ( item != 0 ){  // 如果选中的图形项不为空
            if ( nDragHandle != Handle_None && selectMode == size ){  // 如果是大小调整模式
                if (opposite_.isNull()){  // 如果对点为空
                    opposite_ = item->opposite(nDragHandle);   // 获取对点，即与当前拖动的控制点相对的点。
                    if( opposite_.x() == 0 )
                        opposite_.setX(1);  // 防止零值，设置为 1
                    if (opposite_.y() == 0 )
                        opposite_.setY(1);
                }
                /*
                mapFromScene 的作用是将场景坐标（Scene Coordinates）转换为图形项自身的局部坐标系（Item Coordinates）。
                将全局的场景坐标 c_last 转换为 item 自身的局部坐标系中的一个点。这是因为 c_last 是在场景中的一个点，
                但我们在操作图形项时，通常需要知道该点在图形项自身坐标系中的位置。
                按下c_down之后，移动c_last鼠标就是拉伸
                按下的坐标是initial_delta，移动后的坐标是new_delta

                在图形项的缩放过程中，我们通常是以某个固定点（对点 opposite_）为基准，
                然后根据鼠标的位置（c_last 和 c_down）计算拉伸或缩放的比例。
                这样就能准确地控制图形的大小变化，使得缩放操作相对直观且符合用户的期望。
                */
                QPointF new_delta = item->mapFromScene(c_last) - opposite_;  // 计算新的相对距离: c_last鼠标移动的坐标 - 边界
                QPointF initial_delta = item->mapFromScene(c_down) - opposite_;  // 计算初始相对距离: c_down鼠标按下的坐标 - 边界

                double sx = new_delta.x() / initial_delta.x();  // 计算 X 方向的缩放比例
                double sy = new_delta.y() / initial_delta.y();  // 计算 Y 方向的缩放比例

                /*
                nDragHandle: 一个图形项会有多个控制手柄（如顶点、边缘中点等），每个手柄对应不同的缩放或调整操作。
                sx sy: 表示 X，Y 方向上的缩放比例。
                opposite_: 表示固定不动的对点坐标（相对于拖动手柄）。在缩放或拉伸过程中，这个点保持不变，是所有变换操作的基准点。
                */
                item->stretch(nDragHandle, sx , sy , opposite_);  // 执行图形项的拉伸操作

                emit scene->itemResize(item,nDragHandle,QPointF(sx,sy)); // 发送图形项大小调整的信号

              //  qDebug()<<"scale:"<<nDragHandle<< item->mapToScene(opposite_)<< sx << " 锛? << sy
              //         << new_delta << item->mapFromScene(c_last)
              //         << initial_delta << item->mapFromScene(c_down) << item->boundingRect();

            } else if ( nDragHandle > Left  && selectMode == editor ){  // 如果是编辑模式
                // 确定控制点：通过 nDragHandle 确定用户正在操作的控制点。
                // 更新位置：根据当前鼠标的位置 c_last，将控制点移动到新的位置。
                // 修改图形形状：调整图形项的形状以反映控制点的移动。这可能包括更新曲线的曲率、多边形的形状等。
                item->control(nDragHandle,c_last);   // 更新图形项的控制点位置。控制点是用于定义图形形状的关键点
                emit scene->itemControl(item,nDragHandle,c_last,c_down);  // 发送图形项控制的信号
            }
            else if(nDragHandle == Handle_None ){  // 如果没有拖拽句柄
                 int handle = item->collidesWithHandle(event->scenePos());  // 检查是否与句柄碰撞
                 if ( handle != Handle_None){
                     setCursor(scene,Qt::OpenHandCursor);  // 如果碰撞，设置光标为打开的手形状
                     m_hoverSizer = true;  // 设置悬停调整标志
                 }else{
                     setCursor(scene,Qt::ArrowCursor);  // 否则设置光标为箭头形状
                     m_hoverSizer = false;   // 取消悬停调整标志
                 }
             }
        }
    }

    if ( selectMode == move ){  // 如果是移动模式
        setCursor(scene,Qt::ClosedHandCursor);  // 设置光标为闭合的手形状
        if ( dashRect ){
            dashRect->setPos(initialPositions + c_last - c_down);  // 更新虚线框的位置
        }
    }

    if ( selectMode != size  && items.count() > 1)  // 如果不是大小调整模式且选中多个项
    {
        scene->mouseEvent(event);   // 将事件传递给场景

    }

}

void SelectTool::mouseReleaseEvent(QGraphicsSceneMouseEvent *event, DrawScene *scene)
{

    DrawTool::mouseReleaseEvent(event,scene);

    if ( event->button() != Qt::LeftButton ) return;

    // 获取当前场景中所有被选中的图形项。
    QList<QGraphicsItem *> items = scene->selectedItems();

    // 如果只选中了一个图形项，进行以下处理。
    if ( items.count() == 1 ){
        AbstractShape * item = qgraphicsitem_cast<AbstractShape*>(items.first());

        // 如果转换成功且当前选择模式为移动模式，并且鼠标释放的位置与按下的位置不同。
        if ( item != 0  && selectMode == move && c_last != c_down ){

            // 将图形项的位置设置为初始位置加上鼠标移动的偏移量。
            item->setPos(initialPositions + c_last - c_down);

            // 触发场景的 itemMoved 信号，通知图形项已被移动，并传递移动的偏移量。
            emit scene->itemMoved(item , c_last - c_down );
         }

        // 如果图形项存在，并且选择模式为尺寸调整或编辑模式，并且鼠标释放的位置与按下的位置不同。
        else if ( item !=0 && (selectMode == size || selectMode ==editor) && c_last != c_down ){
            // 更新图形项的坐标，通常是为了确保调整后的形状参数被正确应用。
            item->updateCoordinate();
        }
    }

    // 如果选中了多个图形项，且选择模式为移动模式，并且鼠标释放的位置与按下的位置不同。
    else if ( items.count() > 1 && selectMode == move && c_last != c_down ){
        // 触发场景的 itemMoved 信号，传递 NULL 代表多个图形项的移动操作，并传递移动的偏移量。
          emit scene->itemMoved(NULL , c_last - c_down );
    }

    // 如果当前选择模式为网格选择模式（框选），进行以下处理。
    if (selectMode == netSelect ){
        // 检查场景是否有视图，如果有视图，则设置视图的拖拽模式为无拖拽。
        if ( scene->view() ){
            QGraphicsView * view = scene->view();
            view->setDragMode(QGraphicsView::NoDrag);
        }
        // 如果代码块开启，检查选中的图形项数量是否大于 1，并将其创建为一个组。
#if 0
        if ( scene->selectedItems().count() > 1 ){
            selLayer = scene->createGroup(scene->selectedItems());
            selLayer->setSelected(true);
        }
#endif
    }

    // 后面是清空成员变量。

    if (dashRect ){
        // 从场景中移除虚线矩形，并删除该对象释放内存。
        scene->removeItem(dashRect);
        delete dashRect;
        dashRect = 0;
    }

    // 重置选择模式为无，表示没有正在进行的选择或编辑操作。
    selectMode = none;

    // 重置拖拽句柄为无，表示没有正在进行的拖拽操作。
    nDragHandle = Handle_None;

    // 重置悬停尺寸标志为 false，表示当前鼠标没有悬停在可调整大小的区域。
    m_hoverSizer = false;

    // 重置对点坐标为 (0, 0)，用于下一次的尺寸调整操作。
    opposite_ = QPointF();

    // 将鼠标事件传递给场景进行处理，确保场景接收到完整的鼠标事件流程。
    scene->mouseEvent(event);
}

3.3 RotationTool旋转类

RotationTool 类专注于处理图形项的旋转操作。它通过重写基类 DrawTool 的虚拟函数，提供了具体的旋转实现。RotationTool 管理图形项的旋转状态、旋转角度的计算以及旋转视觉反馈的显示，为用户提供了直观的旋转操作体验。通过管理 lastAngle 和 dashRect，RotationTool 能够准确地计算和显示旋转效果，并在鼠标操作时给予用户实时反馈。

class  RotationTool : public DrawTool
{
public:
    RotationTool();
    virtual void mousePressEvent(QGraphicsSceneMouseEvent * event , DrawScene * scene ) ;
    virtual void mouseMoveEvent(QGraphicsSceneMouseEvent * event , DrawScene * scene ) ;
    virtual void mouseReleaseEvent(QGraphicsSceneMouseEvent * event , DrawScene * scene );
    qreal lastAngle;  // 记录上一次计算的旋转角度
    QGraphicsPathItem * dashRect;  // 用于显示虚线矩形的指针
};


// 构造函数，初始化旋转工具
RotationTool::RotationTool()
    :DrawTool(rotation) // 实例化基类的成员变量
{
    lastAngle = 0;    // 初始化上一次角度为0
    dashRect = 0;     // 初始化虚线矩形指针为空
}

void RotationTool::mousePressEvent(QGraphicsSceneMouseEvent *event, DrawScene *scene)
{
    // 调用基类 DrawTool 的 mousePressEvent 方法
    DrawTool::mousePressEvent(event,scene);

    if ( event->button() != Qt::LeftButton ) return;

    // 如果没有在调整大小的状态，则将事件传递给场景
    if (!m_hoverSizer)
      scene->mouseEvent(event);

    // 获取当前场景中所有被选中的图形项
    QList<QGraphicsItem *> items = scene->selectedItems();

    // 如果选中了一个图形项
    if ( items.count() == 1 ){
        AbstractShape * item = qgraphicsitem_cast<AbstractShape*>(items.first());
        if ( item != 0 ){

            // 检测鼠标点击的位置是否在图形项的控制句柄上，即边界顶点等位置
            nDragHandle = item->collidesWithHandle(event->scenePos());

            // 如果点击的是控制句柄
            if ( nDragHandle !=Handle_None)
            {

                // 获取图形项的中心点相对于场景的坐标
                QPointF origin = item->mapToScene(item->boundingRect().center());

                // 计算鼠标当前位置相对于中心点的 Y 和 X 方向的长度
                qreal len_y = c_last.y() - origin.y();
                qreal len_x = c_last.x() - origin.x();

                // 使用反正切函数计算鼠标位置与中心点连线的角度，并将其转换为度数
                qreal angle = atan2(len_y,len_x)*180/PI;

                // 当前点和item中心点坐标（都是场景坐标）形成的角度
                lastAngle = angle;  // 记录当前角度为 lastAngle
                selectMode = rotate;  // 设置选择模式为旋转

                // 如果 dashRect 已存在，移除并删除它
                if (dashRect ){
                    scene->removeItem(dashRect);
                    delete dashRect;
                    dashRect = 0;
                }

                // 创建一个新的虚线矩形项，以形状项的轮廓作为路径
                dashRect = new QGraphicsPathItem(item->shape());
                dashRect->setPen(Qt::DashLine);  // 设置虚线笔刷
                dashRect->setPos(item->pos());
                dashRect->setTransformOriginPoint(item->transformOriginPoint());  // 设置变换的原点
                dashRect->setTransform(item->transform());  // 设置变换矩阵
                dashRect->setRotation(item->rotation());  // 设置旋转角度
                dashRect->setScale(item->scale());  // 设置缩放比例
                dashRect->setZValue(item->zValue());  // 设置 Z 轴位置
                scene->addItem(dashRect);  // 将虚线矩形添加到场景中
                setCursor(scene,QCursor((QPixmap(":/icons/rotate.png"))));  // 设置旋转光标
            }
            else{
                // 如果没有点击控制句柄，则切换到选择工具，并处理按下事件
                    c_drawShape = selection;
                    selectTool.mousePressEvent(event,scene);
                }
        }
    }
}

void RotationTool::mouseMoveEvent(QGraphicsSceneMouseEvent *event, DrawScene *scene)
{
    // 调用基类 DrawTool 的 mouseMoveEvent 方法
    DrawTool::mouseMoveEvent(event,scene);

    // 获取当前场景中所有被选中的图形项
    QList<QGraphicsItem *> items = scene->selectedItems();

    // 如果选中了一个图形项
    if ( items.count() == 1 ){
        AbstractShape * item = qgraphicsitem_cast<AbstractShape*>(items.first());

        // 如果转换成功且在拖拽句柄且选择模式为旋转模式
        if ( item != 0  && nDragHandle !=Handle_None && selectMode == rotate ){

            // 获取图形项的中心点相对于场景的坐标
             QPointF origin = item->mapToScene(item->boundingRect().center());

             // 计算鼠标当前位置相对于中心点的 Y 和 X 方向的长度
             qreal len_y = c_last.y() - origin.y();
             qreal len_x = c_last.x() - origin.x();

             // 使用反正切函数计算鼠标位置与中心点连线的角度，并将其转换为度数
             qreal angle = atan2(len_y,len_x)*180/PI;

             // 计算新的旋转角度
             // angle - lastAngle: 计算自上次记录角度以来的角度变化量。这表示用户在旋转操作期间，鼠标移动所导致的角度变化。
             // item->rotation(): 获取图形项当前的旋转角度，自带的角度。
             angle = item->rotation() + int(angle - lastAngle) ;

             // 将角度限制在 -360 到 360 度之间
             if ( angle > 360 )
                 angle -= 360;
             if ( angle < -360 )
                 angle+=360;

             // 如果虚线矩形存在，更新其旋转角度
             if ( dashRect ){
                 //dashRect->setTransform(QTransform::fromTranslate(15,15),true);
                 //dashRect->setTransform(QTransform().rotate(angle));
                 //dashRect->setTransform(QTransform::fromTranslate(-15,-15),true);
                 dashRect->setRotation( angle );
             }

             // 设置旋转光标
             setCursor(scene,QCursor((QPixmap(":/icons/rotate.png"))));
        }
        else if ( item )
        {
            // 检查鼠标当前位置是否在控制句柄上
            int handle = item->collidesWithHandle(event->scenePos());

            // 如果在控制句柄上，设置旋转光标，并标记悬停状态
            if ( handle != Handle_None){
                setCursor(scene,QCursor((QPixmap(":/icons/rotate.png"))));
                m_hoverSizer = true;
            }else{
                // 如果不在控制句柄上，设置为普通箭头光标，并重置悬停状态
                setCursor(scene,Qt::ArrowCursor);
                m_hoverSizer = false;
            }
        }
    }

    // 将事件传递给场景
    scene->mouseEvent(event);
}

void RotationTool::mouseReleaseEvent(QGraphicsSceneMouseEvent *event, DrawScene *scene)
{
    // 调用基类 DrawTool 的 mouseReleaseEvent 方法
    DrawTool::mouseReleaseEvent(event,scene);

    // 如果释放的不是左键，直接返回
    if ( event->button() != Qt::LeftButton ) return;

    QList<QGraphicsItem *> items = scene->selectedItems();
    if ( items.count() == 1 ){
        AbstractShape * item = qgraphicsitem_cast<AbstractShape*>(items.first());

        // 如果转换成功且在拖拽句柄且选择模式为旋转模式
        if ( item != 0  && nDragHandle !=Handle_None && selectMode == rotate ){

            // 获取图形项的中心点相对于场景的坐标
             QPointF origin = item->mapToScene(item->boundingRect().center());

             // 计算鼠标当前位置相对于中心点的偏移量
             QPointF delta = c_last - origin ;

             // 计算鼠标当前位置相对于中心点的 Y 和 X 方向的长度
             qreal len_y = c_last.y() - origin.y();
             qreal len_x = c_last.x() - origin.x();

             // 使用反正切函数计算鼠标位置与中心点连线的角度，并将其转换为度数
             qreal angle = atan2(len_y,len_x)*180/PI,oldAngle = item->rotation();

             // 计算最终的旋转角度
             angle = item->rotation() + int(angle - lastAngle) ;

             // 将角度限制在 -360 到 360 度之间
             if ( angle > 360 )
                 angle -= 360;
             if ( angle < -360 )
                 angle+=360;

             // 设置图形项的旋转角度
             item->setRotation( angle );

             // 触发场景的 itemRotate 信号，通知图形项已被旋转，并传递旧的角度
             emit scene->itemRotate(item , oldAngle);

             qDebug()<<"rotate:"<<angle<<item->boundingRect();
        }
    }

    setCursor(scene,Qt::ArrowCursor);

    // 清空成员变量。
    selectMode = none;
    nDragHandle = Handle_None;
    lastAngle = 0;
    m_hoverSizer = false;
    if (dashRect ){
        scene->removeItem(dashRect);
        delete dashRect;
        dashRect = 0;
    }

    // 将事件传递给场景
    scene->mouseEvent(event);
}

3.4 RectTool

这里RectTool类支持绘制rectangle矩形、roundrect圆角矩形、ellipse椭圆，但是具体的绘制操作是由其成员变量item自己负责。

class RectTool : public DrawTool
{
public:
    RectTool(DrawShape drawShape);  // 构造函数，用于初始化工具的形状类型
    virtual void mousePressEvent(QGraphicsSceneMouseEvent * event , DrawScene * scene ) ;
    virtual void mouseMoveEvent(QGraphicsSceneMouseEvent * event , DrawScene * scene ) ;
    virtual void mouseReleaseEvent(QGraphicsSceneMouseEvent * event , DrawScene * scene );
    GraphicsItem * item;   // 当前创建的图形项
};



RectTool::RectTool(DrawShape drawShape)
    :DrawTool(drawShape)  // 调用基类构造函数初始化工具类型
{
    item = 0; // 初始化图形项为nullptr
}

void RectTool::mousePressEvent(QGraphicsSceneMouseEvent *event, DrawScene *scene)
{

    if ( event->button() != Qt::LeftButton ) return;

    // 清除场景中所有的选中项
    scene->clearSelection();

    // 调用基类的鼠标按下事件处理
    DrawTool::mousePressEvent(event,scene);

    // 根据工具类型创建不同的图形项
    switch ( c_drawShape ){
    case rectangle: // 矩形
        item = new GraphicsRectItem(QRect(1,1,1,1));        // 创建一个初始大小为1x1的矩形项
        break;
    case roundrect: // 圆角矩形
        item = new GraphicsRectItem(QRect(1,1,1,1),true);   // 创建一个初始大小为1x1的圆角矩形项
        break;
    case ellipse:   // 椭圆
        item = new GraphicsEllipseItem(QRect(1,1,1,1));     // 创建一个初始大小为1x1的椭圆项
        break;
    }
    if ( item == 0) return;  // 如果图形项创建失败，则返回

    // 将点击起始点位置向右下偏移2像素：
    // 在图形项的初始创建时（例如，矩形或圆角矩形），其尺寸通常从一个很小的区域开始。偏移量确保图形项在可视区域内有足够的空间来展示
    c_down+=QPoint(2,2);
    item->setPos(event->scenePos());   // 设置图形项的位置为鼠标点击的位置
    scene->addItem(item);              // 将图形项添加到场景中
    item->setSelected(true);           // 选中图形项

    selectMode = size;                 // 设置选择模式为调整大小
    nDragHandle = RightBottom;         // 设置拖拽手柄为右下角

}

void RectTool::mouseMoveEvent(QGraphicsSceneMouseEvent *event, DrawScene *scene)
{
    setCursor(scene,Qt::CrossCursor);       // 设置光标为十字形，以指示绘图模式

    selectTool.mouseMoveEvent(event,scene); // 调用选择工具的鼠标移动事件处理
}

void RectTool::mouseReleaseEvent(QGraphicsSceneMouseEvent *event, DrawScene *scene)
{
    selectTool.mouseReleaseEvent(event,scene);    // 调用选择工具的鼠标释放事件处理

    // 如果鼠标释放位置与初始点击位置相同，则删除创建的图形项
    if ( event->scenePos() == (c_down-QPoint(2,2))){  // 前面c_down鼠标点击的位置已经偏移2像素，所以这里要补偿回来。

       if ( item != 0){
         item->setSelected(false);  // 取消选中图形项
         scene->removeItem(item);   // 从场景中移除图形项
         delete item ;              // 删除图形项对象
         item = 0;                  // 将图形项指针设置为nullptr
       }
       qDebug()<<"RectTool removeItem:";
    }

    // 发射信号，表示图形项已添加到场景中
    else if( item ){
        emit scene->itemAdded( item );
    }

    // 将工具形状重置为选择模式
    c_drawShape = selection;
}

3.5 PolygonTool

 PolygonTool 是一个用于绘制多边形、折线、线段或贝塞尔曲线的工具类，如下所示，继承自 DrawTool。它提供了在场景中通过鼠标交互来创建和编辑这些图形的功能。

class PolygonTool : public DrawTool
{
public:
    PolygonTool(DrawShape shape );
    virtual void mousePressEvent(QGraphicsSceneMouseEvent * event , DrawScene * scene ) ;
    virtual void mouseMoveEvent(QGraphicsSceneMouseEvent * event , DrawScene * scene ) ;
    virtual void mouseReleaseEvent(QGraphicsSceneMouseEvent * event , DrawScene * scene );
    virtual void mouseDoubleClickEvent(QGraphicsSceneMouseEvent * event ,DrawScene *scene );
    GraphicsPolygonItem * item;  // 当前绘制的图形项，可能是多边形、贝塞尔曲线、多线段或直线
    int m_nPoints;               // 当前图形的点的数量
    QPointF initialPositions;    // 初始位置，用于记录第一个点的位置

};


PolygonTool::PolygonTool(DrawShape shape)
    :DrawTool(shape)
{
    item = NULL;      // 初始化 item 为 NULL
    m_nPoints = 0;    // 初始化点的数量为 0
}

// 当首次按下时，会被添加两次，一次是item->addPoint(c_down);  item->addPoint(c_down+QPoint(1,0));
// 为了初始化一个起始线段或者提供初步的形状轮廓，使得在接下来的鼠标移动事件中能够立即看到一个图形的初步形态。
void PolygonTool::mousePressEvent(QGraphicsSceneMouseEvent *event, DrawScene *scene)
{
    // 调用基类的鼠标按下事件处理
    DrawTool::mousePressEvent(event,scene);

    if ( event->button() != Qt::LeftButton ) return;

    // 如果当前没有正在绘制的图形项，即刚开始绘制
    if ( item == NULL ){

        // 根据绘制的形状类型创建相应的图形项
        if ( c_drawShape == polygon ){
            item = new GraphicsPolygonItem(NULL);      // 创建一个多边形项
        }else if (c_drawShape == bezier ){
            item = new GraphicsBezier();               // 创建一个贝塞尔曲线项
        }else if ( c_drawShape == polyline ){
            item = new GraphicsBezier(false);          // 创建一个折线
        }else if ( c_drawShape == line ){
            item = new GraphicsLineItem(0);            // 创建一个直线项
        }


        item->setPos(event->scenePos());  // 设置图形项的位置为鼠标按下的位置
        scene->addItem(item);             // 将图形项添加到场景中
        initialPositions = c_down;        // 记录起始位置
        item->addPoint(c_down);           // 添加第一个点，因为是刚开始绘制
        item->setSelected(true);          // 设置图形项为选中状态
        m_nPoints++;

    }else if ( c_down == c_last ){        // 如果按下的点与上一个点重合
        /*
        if ( item != NULL )
        {
            scene->removeItem(item);      // 从场景中移除当前图形项
            delete item;
            item = NULL ;
            c_drawShape = selection;
            selectMode = none;
            return ;
        }
        */
    }

    item->addPoint(c_down+QPoint(1,0));        // 添加一个点，位置偏移一点以避免重合
    m_nPoints++;                               // 点的数量加 1
    selectMode = size ;                        // 设置选择模式为 size，用于调整大小
    nDragHandle = item->handleCount();         // 设置拖动手柄为当前图形项的手柄数量
    // 意味着将拖动手柄的索引设置为最后一个添加的手柄，即当前鼠标点击的位置。这有助于后续在鼠标移动事件中准确控制拖动的手柄。
}

void PolygonTool::mouseMoveEvent(QGraphicsSceneMouseEvent *event, DrawScene *scene)
{

    DrawTool::mouseMoveEvent(event,scene);  // 调用基类的鼠标移动事件处理
    setCursor(scene,Qt::CrossCursor);       // 设置光标为十字形

//    selectTool.mouseMoveEvent(event,scene);  // 选择工具移动事件处理

    if ( item != 0 ){  // 如果图形项存在

         // 如果有有效的手柄并且选择模式是调整大小
        if ( nDragHandle != Handle_None && selectMode == size ){

            // 控制图形项的控制点位置
            item->control(nDragHandle,c_last);
        }
    }

}

// 直线是点击开始坐标，和最后单击一个点坐标即可。其他形状需要双击才结束，所以放到另一个函数处理。
void PolygonTool::mouseReleaseEvent(QGraphicsSceneMouseEvent *event, DrawScene *scene)
{
    // 调用基类的鼠标释放事件处理
    DrawTool::mousePressEvent(event,scene);

    // 绘制的形状类型如果只直线，需要特殊处理下
    if ( c_drawShape == line ){
        item->endPoint(event->scenePos());           // 设置直线的结束点
        item->updateCoordinate();                    // 更新图形项的坐标，确之前的变化得到应用
        emit scene->itemAdded( item );               // 触发图形项添加信号

        // 清空成员变量
        item = NULL;                                 // 将 item 设置为 NULL
        selectMode = none;                           // 设置选择模式为 none
        c_drawShape = selection;                     // 设置绘制模式为选择模式
        m_nPoints = 0;                               // 重置点的数量
    }
}

void PolygonTool::mouseDoubleClickEvent(QGraphicsSceneMouseEvent *event, DrawScene *scene)
{
    // 调用基类的鼠标双击事件处理
    DrawTool::mouseDoubleClickEvent(event,scene);

    // 设置图形项的结束点
    item->endPoint(event->scenePos());

    // 更新图形项的坐标
    item->updateCoordinate();

    // 触发图形项添加信号
    emit scene->itemAdded( item );

    // 清空成员变量
    item = NULL;
    selectMode = none;
    c_drawShape = selection;
    m_nPoints = 0;
}

4. GraphicsItem类

AbstractShapeType是模板基类，提供基本的绘制属性和方法。 如果AbstractShapeType模板，拥有两个直接子类GraphicsItemGroup和GraphicsItem。

4.1 AbstractShapeType类

AbstractShapeType 是一个模板类，提供了一些绘图的基本属性和方法。它通过继承自 BaseType（默认为 QGraphicsItem）来扩展图形项的功能，主要用于定义形状的通用行为和属性。

// AbstractShapeType模板类：定义了一些绘图形状的基本属性和方法。
template < typename BaseType = QGraphicsItem >
class AbstractShapeType : public BaseType  // 这么写，继承也是一个动态的，通过传参指定。
{
public:

    // 构造函数，初始化基类，并设置笔刷和笔的初始状态
   explicit AbstractShapeType(QGraphicsItem * parent = 0 )
        :BaseType(parent)
    {
       // 设置画笔为无笔触（透明）
        m_pen=QPen(Qt::NoPen);

        // 设置画刷为随机颜色的画刷
        m_brush= QBrush(QColor(rand() % 32 * 8, rand() % 32 * 8, rand() % 32 * 8));

        // 初始化宽度和高度为0
        m_width = m_height = 0;
    }

    virtual ~AbstractShapeType(){}

    // 返回图形的显示名称
    virtual QString displayName () const { return QString("AbstractType");}

    // 处理控制点的操作，默认实现为空
    virtual void control(int dir, const QPointF & delta ){ Q_UNUSED(dir);Q_UNUSED(delta);}

    // 处理图形的拉伸操作，默认实现为空
    virtual void stretch( int  , double  , double  , const QPointF & ) {}

    // 返回图形的边界矩形
    virtual QRectF  rect() const { return m_localRect; }

    // 更新图形的坐标系，默认实现为空
    virtual void updateCoordinate () {}

    // 移动图形，默认实现为空
    virtual void move( const QPointF & point ){Q_UNUSED(point);}

    // 复制图形项，默认返回NULL
    virtual QGraphicsItem * duplicate() const { return NULL;}

    // 返回控制点的数量
    virtual int handleCount() const { return m_handles.size();}

    // 从XML加载图形，必须由派生类实现
    virtual bool loadFromXml(QXmlStreamReader * xml ) = 0;

    // 保存图形到XML，必须由派生类实现
    virtual bool saveToXml( QXmlStreamWriter * xml ) = 0 ;

    // 检查指定点是否与控制点碰撞，返回碰撞的控制点方向
    int collidesWithHandle( const QPointF & point ) const
    {
        // 获取处理手柄的逆向迭代器的结束位置。m_handles：是一个存储图形项控制手柄的容器
        const Handles::const_reverse_iterator hend =  m_handles.rend();

        // 从末尾开始遍历所有处理手柄
        for (Handles::const_reverse_iterator it = m_handles.rbegin(); it != hend; ++it)
        {
            // 将点从场景坐标系转换为处理手柄的局部坐标系
            QPointF pt = (*it)->mapFromScene(point);

            // 检查点是否在处理手柄的区域内
            if ((*it)->contains(pt) ){
                return (*it)->dir();  // 返回处理手柄的方向
            }
        }
        return Handle_None;  // 未碰撞，返回无控制点
    }

    // 返回指定控制点的位置
    virtual QPointF handlePos( int handle ) const
    {
        // 从末尾开始遍历所有处理手柄
        const Handles::const_reverse_iterator hend =  m_handles.rend();
        for (Handles::const_reverse_iterator it = m_handles.rbegin(); it != hend; ++it)
        {
            if ((*it)->dir() == handle ){
                return (*it)->pos();
            }
        }

        // 如果找不到处理手柄，返回默认的 QPointF()
        return QPointF();
    }

    // 根据缩放方向交换控制点
    int swapHandle(int handle, const QPointF& scale ) const
    {
        int dir = Handle_None;
        if ( scale.x() < 0 || scale.y() < 0 ){

            // 根据当前处理手柄和比例因子的方向，计算交换后的处理手柄方向
            switch (handle) {
            case RightTop:
                if ( scale.x() < 0 && scale.y() < 0 )
                    dir = LeftBottom;
                else if ( scale.x() > 0 && scale.y() < 0 )
                    dir = RightBottom;
                else
                    dir = LeftTop;
                break;
            case RightBottom:
                if ( scale.x() < 0 && scale.y() < 0 )
                    dir = LeftTop;
                else if ( scale.x() > 0 && scale.y() < 0 )
                    dir = RightTop;
                else
                    dir = LeftBottom;
                break;
            case LeftBottom:
                if ( scale.x() < 0 && scale.y() < 0 )
                    dir = RightTop;
                else if ( scale.x() > 0 && scale.y() < 0 )
                    dir = LeftTop;
                else
                    dir = RightBottom;
                break;
            case LeftTop:
                if ( scale.x() < 0 && scale.y() < 0 )
                    dir = RightBottom;
                else if ( scale.x() > 0 && scale.y() < 0 )
                    dir = LeftBottom;
                else
                    dir = RightTop;
                break;
            case Right:
                if (scale.x() < 0 )
                    dir = Left;
                break;
            case Left:
                if (scale.x() < 0 )
                    dir = Right;
                break;
            case Top:
                if (scale.y()<0)
                    dir = Bottom;
                break;
            case Bottom:
                if (scale.y()<0)
                   dir = Top;
                break;
            }
        }
        return dir;
    }

    // 返回指定控制点的相对位置
    virtual QPointF opposite( int handle ) {
        QPointF pt;
        switch (handle) {
        case Right:
            pt = m_handles.at(Left-1)->pos();
            break;
        case RightTop:
            pt = m_handles[LeftBottom-1]->pos();
            break;
        case RightBottom:
            pt = m_handles[LeftTop-1]->pos();
            break;
        case LeftBottom:
            pt = m_handles[RightTop-1]->pos();
            break;
        case Bottom:
            pt = m_handles[Top-1]->pos();
            break;
        case LeftTop:
            pt = m_handles[RightBottom-1]->pos();
            break;
        case Left:
            pt = m_handles[Right-1]->pos();
            break;
        case Top:
            pt = m_handles[Bottom-1]->pos();
            break;
         }
        return pt;
    }

    // 返回笔刷颜色
    QColor brushColor() const {return m_brush.color();}

    // 获取画刷
    QBrush brush() const {return m_brush;}

    // 获取画笔
    QPen   pen() const {return m_pen;}

    // 获取画笔的颜色
    QColor penColor() const {return m_pen.color();}

    // 设置画笔
    void setPen(const QPen & pen ) { m_pen = pen;}

    // 设置画刷
    void setBrush( const QBrush & brush ) { m_brush = brush ; }

    // 设置画刷的颜色
    void setBrushColor( const QColor & color ) { m_brush.setColor(color);}

    // 获取宽度
    qreal width() const { return m_width ; }

    // 设置宽度，并更新坐标
    void   setWidth( qreal width )
    {
        m_width = width ;
        updateCoordinate();
    }

    // 获取高度
    qreal  height() const {return m_height;}

    // 设置高度，并更新坐标
    void   setHeight ( qreal height )
    {
        m_height = height ;
        updateCoordinate();
    }

protected:
    // 更新处理手柄（虚函数，子类可以重写）
    virtual void updatehandles(){}

    // 设置处理手柄的状态
    void setState(SelectionHandleState st)
    {
        // 遍历所有处理手柄并设置其状态
        const Handles::iterator hend =  m_handles.end();
        for (Handles::iterator it = m_handles.begin(); it != hend; ++it)
            (*it)->setState(st);
    }

    // 画刷（用于填充形状）
    QBrush m_brush;

    // 画笔（用于边框）
    QPen   m_pen ;

    // 处理手柄的容器
    typedef std::vector<SizeHandleRect*> Handles;
    Handles m_handles;

    // 本地矩形（形状的边界）
    QRectF m_localRect;

    // 形状的宽度和高度
    qreal m_width;
    qreal m_height;
};

typedef  AbstractShapeType< QGraphicsItem > AbstractShape;

 4.2 GraphicsItem类

可以看到GrapicsItems继承了AbstractShapeType<QGraphicsItem>，而AbstractShapeType是继承了GrapicsItems。这里设计有些问题，搞得复杂了，建议稍微看看就得了。

注意：这里好像是相互继承的结构，c++不支持相互继承。举个简单例子：

// 不支持直接相互继承
class A : public B{}

class B :  public A> {}


// 支持间接的相互继承，但不建议这么做
template < typename BaseType = QGraphicsItem >
class A : public BaseType {}

class B :  public A<B> {}

相互继承：B继承了A<B>，而A<B>又继承了B，C++ 不支持真正的“相互继承”，即两个类互相直接继承彼此。模板类继承的情况虽然复杂，但并不等于相互继承。

建议在设计时避免这种复杂的继承结构，以减少潜在的问题和困惑。

class GraphicsItem : public QObject,
        public AbstractShapeType<QGraphicsItem>
{
    Q_OBJECT
    // Q_PROPERTY 自动生成对属性的访问函数，使得属性可以方便地通过 Qt 的信号槽机制、Qt Designer 或其他方式进行访问。
    Q_PROPERTY(QColor pen READ penColor WRITE setPen )        // 声明pen和setPen方法，是读还是写操作。
    Q_PROPERTY(QColor brush READ brushColor WRITE setBrushColor )
    Q_PROPERTY(qreal  width READ width WRITE setWidth )
    Q_PROPERTY(qreal  height READ height WRITE setHeight )
    Q_PROPERTY(QPointF  position READ pos WRITE setPos )

public:
    GraphicsItem(QGraphicsItem * parent );
    enum {Type = UserType+1};   // 定义一个唯一的类型标识符
    int  type() const { return Type; } // 返回类型标识符
    virtual QPixmap image() ;  // 声明一个虚拟函数用于获取图像
signals:
    void selectedChange(QGraphicsItem *item);  // 声明一个信号，当选择状态改变时发射

protected:
    QVariant itemChange(QGraphicsItem::GraphicsItemChange change, const QVariant &value); // 处理图形项的变化
    void updatehandles(); // 更新控制柄的位置
    void contextMenuEvent(QGraphicsSceneContextMenuEvent *event);  // 处理上下文菜单事件

    bool readBaseAttributes(QXmlStreamReader * xml );     // 从 XML 读取基本属性
    bool writeBaseAttributes( QXmlStreamWriter * xml );   // 将基本属性写入 XML

};



GraphicsItem::GraphicsItem(QGraphicsItem *parent)
    :AbstractShapeType<QGraphicsItem>(parent)
{

    /*  // 设置图形项的效果
    QGraphicsDropShadowEffect *effect = new QGraphicsDropShadowEffect;
    effect->setBlurRadius(4);
    setGraphicsEffect(effect);
   */


   // 初始化控制柄
    m_handles.reserve(Left);  // 预留 m_handles 容器的空间，以提高性能并避免不必要的内存重新分配。
    for (int i = LeftTop; i <= Left; ++i) {  // 遍历每个控制柄方向
        SizeHandleRect *shr = new SizeHandleRect(this,i);  // 创建一个控制柄，都是矩形的边界框
        m_handles.push_back(shr);
    }

    // 设置图形项的标志
    setFlag(QGraphicsItem::ItemIsMovable, true);  // 允许移动
    setFlag(QGraphicsItem::ItemIsSelectable, true); // 允许选择
    setFlag(QGraphicsItem::ItemSendsGeometryChanges, true);  // 当几何形状发生变化时发送通知
    this->setAcceptHoverEvents(true);  // 接受悬停事件
}


QPixmap GraphicsItem::image() {

    QPixmap pixmap(64, 64);   // 创建一个 64x64 的图像
    pixmap.fill(Qt::transparent);  // 填充透明背景

    //设置绘制属性
    QPainter painter(&pixmap);     // 创建绘图对象
    setPen(QPen(Qt::black));       // 设置画笔为黑色
    setBrush(Qt::white);           // 设置画刷为白色
    QStyleOptionGraphicsItem *styleOption = new QStyleOptionGraphicsItem;  // 创建绘图选项
    //painter.translate(m_localRect.center().x(),m_localRect.center().y());  // 移动绘图位置（被注释掉了）

    // 绘制图形: 实现不在代码中提供，因此图像的具体样式取决于 paint 函数如何绘制图形。
    paint(&painter,styleOption);

    delete styleOption;  // 删除绘图选项
    return pixmap;  // 返回图像
}


void GraphicsItem::updatehandles()
{
    const QRectF &geom = this->boundingRect();  // 获取图形项的边界矩形

    // 获取控制柄列表的末尾
    const Handles::iterator hend =  m_handles.end();
    for (Handles::iterator it = m_handles.begin(); it != hend; ++it) {
        SizeHandleRect *hndl = *it;

        // 根据控制柄的方向更新位置
        switch (hndl->dir()) {  // hndl是哪个方向
        case LeftTop: // 左上角
            hndl->move(geom.x() , geom.y() );  // move 方法将手柄的左上角移动到 (x, y) 坐标。
            break;
        case Top:     // 是上边
            hndl->move(geom.x() + geom.width() / 2 , geom.y() );  // 将手柄移动到图形项的上边中点位置。
            break;
        case RightTop:
            hndl->move(geom.x() + geom.width() , geom.y() );
            break;
        case Right:
            hndl->move(geom.x() + geom.width() , geom.y() + geom.height() / 2 );
            break;
        case RightBottom:
            hndl->move(geom.x() + geom.width() , geom.y() + geom.height() );
            break;
        case Bottom:
            hndl->move(geom.x() + geom.width() / 2 , geom.y() + geom.height() );
            break;
        case LeftBottom:
            hndl->move(geom.x(), geom.y() + geom.height());
            break;
        case Left:
            hndl->move(geom.x(), geom.y() + geom.height() / 2);
            break;
        default:
            break;
        }
    }
}

void GraphicsItem::contextMenuEvent(QGraphicsSceneContextMenuEvent *event)
{
    Q_UNUSED(event);  // 忽略事件
}

// 从xml读取属性值，赋值给对象实例
bool GraphicsItem::readBaseAttributes(QXmlStreamReader *xml)
{
    qreal x = xml->attributes().value(tr("x")).toDouble();
    qreal y = xml->attributes().value(tr("y")).toDouble();

    m_width = xml->attributes().value("width").toDouble();
    m_height = xml->attributes().value("height").toDouble();

    setZValue(xml->attributes().value("z").toDouble());
    setRotation(xml->attributes().value("rotate").toDouble());

    setPos(x,y);
    return true;
}

// 从对象实例中，写入属性值到xml文件中
bool GraphicsItem::writeBaseAttributes(QXmlStreamWriter *xml)
{
    xml->writeAttribute(tr("rotate"),QString("%1").arg(rotation()));  // "rotate"，表示 XML 属性的名称。%1 是一个占位符
    xml->writeAttribute(tr("x"),QString("%1").arg(pos().x()));
    xml->writeAttribute(tr("y"),QString("%1").arg(pos().y()));
    xml->writeAttribute(tr("z"),QString("%1").arg(zValue()));
    xml->writeAttribute(tr("width"),QString("%1").arg(m_width));
    xml->writeAttribute(tr("height"),QString("%1").arg(m_height));
    return true;
}

QVariant GraphicsItem::itemChange(QGraphicsItem::GraphicsItemChange change, const QVariant &value)
{
    // 如果选择状态发生改变
    if ( change == QGraphicsItem::ItemSelectedHasChanged ) {

        // 如果不是一个组
        QGraphicsItemGroup *g = dynamic_cast<QGraphicsItemGroup*>(parentItem());
        if (!g)
            // 设置控制柄的状态:SelectionHandleOff, SelectionHandleInactive, SelectionHandleActive
            setState(value.toBool() ? SelectionHandleActive : SelectionHandleOff);
        // 如果是组，取消选择状态
        else{
            setSelected(false);
            return QVariant::fromValue<bool>(false);
        }
    }
    /*
    else if (change == ItemPositionChange && scene()) {
        // value is the new position.
        QPointF newPos = value.toPointF();
        QRectF rect = scene()->sceneRect();
        if (!rect.contains(newPos)) {
            // Keep the item inside the scene rect.
            newPos.setX(qMin(rect.right()-boundingRect().width()/2, qMax(newPos.x(), rect.left()+boundingRect().width()/2)));
            newPos.setY(qMin(rect.bottom()-boundingRect().height()/2, qMax(newPos.y(), rect.top()+boundingRect().height()/2)));
            return newPos;
        }
    }
    */
    return QGraphicsItem::itemChange(change, value);  // 调用基类的 itemChange 方法
}

4.3 GraphicsRectItem类

 GraphicsRectItem 类的作用主要是为图形场景中的矩形、圆角矩形元素提供一个基础的图形项，并为其提供各种功能和操作接口。

class GraphicsRectItem : public GraphicsItem
{
public:
    // 构造函数，初始化矩形对象，rect为矩形区域，isRound表示是否是圆角矩形
    GraphicsRectItem(const QRect & rect, bool isRound = false, QGraphicsItem * parent = 0 );

    // 返回图形项的边界矩形
    QRectF boundingRect() const;

    // 返回图形项的形状，通常用于碰撞检测
    QPainterPath shape() const;

    // 控制柄操作，用于调整图形项
    void control(int dir, const QPointF & delta);

    // 拉伸操作，调整图形项的大小
    void stretch(int handle , double sx , double sy , const QPointF & origin);

    // 返回当前矩形区域
    QRectF  rect() const {  return m_localRect;}

    // 更新图形项的坐标
    void updateCoordinate();

    // 移动图形项
    void move( const QPointF & point );

    // 复制当前图形项
    QGraphicsItem *duplicate () const ;

    // 返回图形项的显示名称
    QString displayName() const { return tr("rectangle"); }

    // 从XML加载图形项
    virtual bool loadFromXml(QXmlStreamReader * xml );

    // 保存图形项到XML
    virtual bool saveToXml( QXmlStreamWriter * xml );

protected:
    // 更新控制柄位置
    void updatehandles();

    // 绘制图形项
    void paint(QPainter *painter, const QStyleOptionGraphicsItem *option, QWidget *widget);

    bool m_isRound;           // 是否为圆角矩形
    qreal m_fRatioY;          // 控制圆角矩形的水平和垂直圆角半径比例
    qreal m_fRatioX;          //
    QRectF m_initialRect;     // m_initialRect、m_localRect: 初始矩形和当前矩形的位置和尺寸。
    QPointF opposite_;        // 参考点，矩形的中心点
    QPointF m_originPoint;    // 原点。m_originPoint、opposite_: 用于几何变换和定位的辅助点。
};



// 构造函数实现
GraphicsRectItem::GraphicsRectItem(const QRect & rect , bool isRound , QGraphicsItem *parent)
    :GraphicsItem(parent)    // 调用基类构造函数
    ,m_isRound(isRound)      // 初始化是否圆角
    ,m_fRatioX(1/10.0)       // 初始化宽度圆角比例
    ,m_fRatioY(1/3.0)        // 初始化高度圆角比例
{
    m_width = rect.width();       // 设置矩形宽度
    m_height = rect.height();     // 设置矩形高度
    m_initialRect = rect;         // 初始化矩形区域
    m_localRect = rect;           // 设置本地矩形区域
    m_originPoint = QPointF(0,0); // 设置原点

    // 如果是圆角矩形，添加控制柄用于调整圆角
    if( m_isRound ){
        SizeHandleRect *shr = new SizeHandleRect(this, 9 , true);
        m_handles.push_back(shr);
        shr = new SizeHandleRect(this, 10 , true);
        m_handles.push_back(shr);
        //shr = new SizeHandleRect(this, 11 , true);
        //m_handles.push_back(shr);
    }

    updatehandles();  // 更新控制柄位置
}

// 返回图形项的边界矩形
QRectF GraphicsRectItem::boundingRect() const
{
    return m_localRect;  // 使用当前的本地矩形作为边界
}

// 返回图形项的形状路径
QPainterPath GraphicsRectItem::shape() const
{
    QPainterPath path;  // 创建绘制路径对象

    double rx,ry;       // 圆角的半径
    if(m_fRatioX<=0)
       rx=0;            // 如果宽度比例小于等于0，则圆角半径为0
    else {
        rx = m_width * m_fRatioX + 0.5;  // 否则计算圆角半径
    }

    if ( m_fRatioY <=0 )
        ry = 0;
    else
        ry = m_height * m_fRatioY + 0.5;

    // 如果是圆角矩形
    if ( m_isRound )
        path.addRoundedRect(rect(),rx,ry);  // 添加圆角矩形到路径
    else
        path.addRect(rect());               // 否则添加普通矩形到路径
    return path;
}

// 控制矩形的形状，通过手柄调整圆角的半径。
void GraphicsRectItem::control(int dir, const QPointF & delta)
{
    // 从父项的坐标系转换到当前图形项（GraphicsRectItem）的本地坐标系中。
    // 该坐标是10个关键点之一。
    QPointF local_pt = mapFromParent(delta);

    // 根据不同的控制方向调整属性
    switch (dir) {

    // 如果是第9个关键点
    // 更新垂直方向的圆角半径比例。
    // 保证 y 不会超过矩形中心位置，也不会低于矩形顶部。
    case 9:
    {
        QRectF rect_roi = rect();                  // 获取当前矩形区域
        int local_y = local_pt.y();                // 获取本地的y坐标

        // 控制 local_y 位置在合理范围内，从而有效限制圆角的最大和最小半径。
        if(local_y > rect_roi.center().y() )  local_y = rect_roi.center().y(); // 限制不超过矩形中心
        if(local_y < rect_roi.top())  local_y = rect_roi.top();   // 限制不超过顶部

        // 计算 m_fRatioY: 当前手柄位置 y 到矩形顶部的距离占矩形高度的比例。
        int H= rect_roi.height();     // 获取矩形高度
        if(H==0)  H = 1;    // 避免除零
        m_fRatioY = std::abs(((float)(rect_roi.top()- local_y)))/H;     // 计算并设置高度比例
    }
        break;

     // 水平调整圆角
     // 保证 x 不会低于中心位置，也不会超过矩形右侧。
    case 10:
    {
        QRectF delta1 = rect();
        int x = local_pt.x();

        // 保证 x 不会低于中心位置，也不会超过矩形右侧。
        if(x < delta1.center().x() ) x = delta1.center().x();
        if(x>delta1.right()) x = delta1.right();

        int W= delta1.width();
        if(W==0) W=1;
        m_fRatioX = std::abs(((float)(delta1.right()-x)))/W;
        break;
    }
    // 用于调整原点位置
    case 11:
    {
//        setTransform(transform().translate(-local.x(),-local.y()));
//        setTransformOriginPoint(local.x(),local.y());
//        setTransform(transform().translate(local.x(),local.y()));
        m_originPoint = local_pt;  // 设置原点为当前本地坐标
    }
        break;
   default:
        break;
    }

    prepareGeometryChange();   // 准备几何图形的变化，通知Qt重新绘制
    updatehandles();           // 更新控制柄位置
}

//  对矩形进行拉伸变换，根据给定的比例和参考点调整矩形的尺寸。
void GraphicsRectItem::stretch(int handle , double sx, double sy, const QPointF & origin)
{
    QTransform trans;  // 创建一个变换对象

    switch (handle) {  // 根据控制柄的不同类型调整拉伸比例
    case Right:
    case Left:
        sy = 1;        // 如果是左右控制柄，则只拉伸宽度，不改变高度
        break;
    case Top:
    case Bottom:       // 如果是上下控制柄，则只拉伸高度，不改变宽度
        sx = 1;
        break;
    default:
        break;
    }

    opposite_ = origin;  // 设置参考点，这里是矩形的中心点

    // 这样做的好处是能够以特定点为中心进行变换（如缩放），而不是默认的图形左上角或中心。
    trans.translate(origin.x(), origin.y());   // 将坐标系原点移动到指定位置
    trans.scale(sx,sy);                        // 这样缩放是以新的原点（origin）为中心进行的。
    trans.translate(-origin.x(), -origin.y()); // 再将坐标系原点移回去

    prepareGeometryChange();                        // 准备几何图形变化，通知Qt重新绘制
    m_localRect = trans.mapRect(m_initialRect);     // 使用变换对象映射初始矩形到新的大小
    m_width = m_localRect.width();                  // 更新宽度
    m_height = m_localRect.height();                // 更新高度
    updatehandles();                                // 更新控制柄位置

}

// 更新图形项的坐标和变换，以适应其场景中的位置变化。
void GraphicsRectItem::updateCoordinate()
{
    // 计算原点与矩形中心的偏移量
    QPointF pt1,pt2,delta;  // 声明坐标点和差值
    pt1 = mapToScene(transformOriginPoint());  // 获取变换原点的场景坐标
    pt2 = mapToScene(m_localRect.center());    // 获取矩形中心的场景坐标
    delta = pt1 - pt2;                         // 计算原点与中心点的差值

    // 如果没有父项，其坐标变换相对的是场景坐标系，而不是其他父项的坐标系。
    if (!parentItem() ){
        prepareGeometryChange();    // 准备几何图形变化

        // 移动m_localRect，将m_localRect的中心点移动到其原点位置。其中m_width是矩形的宽度
        // 通过将原点设为中心，任何缩放、旋转等变换都会以图形的中心为参考点
        m_localRect = QRectF(-m_width/2,-m_height/2,m_width,m_height);

        // 更新宽度 高度
        m_width = m_localRect.width();
        m_height = m_localRect.height();

        // 上面只是求变换参数，这里开始应用变换
        // 首先将图形移动到坐标系原点，以对齐新的坐标系中心。
        setTransform(transform().translate(delta.x(),delta.y()));

        // 设置变换原点为坐标系原点，也就是m_localRect中心点。
        setTransformOriginPoint(m_localRect.center());

        // 它会调整图形项的场景坐标位置，但不会影响项的局部坐标系，也不会影响项的变换矩阵
        // 操作的是图形项的场景坐标，属于一种外部移动。
        moveBy(-delta.x(),-delta.y());

        // 它会将变换矩阵中添加一个平移变换，改变图形项在其局部坐标系中的位置。
        // 改变的是图形项内部的变换矩阵，属于一种内部变换。
        setTransform(transform().translate(-delta.x(),-delta.y()));

        // 重置相对点
        opposite_ = QPointF(0,0);

        // 更新控制柄位置
        updatehandles();
    }
    m_initialRect = m_localRect;  // 更新初始矩形为当前矩形
}

// 移动图形项到指定点。
void GraphicsRectItem::move(const QPointF &point)
{
    moveBy(point.x(),point.y());
}

// 创建一个当前图形项的副本，复制其位置、变换、状态等属性。
QGraphicsItem *GraphicsRectItem::duplicate() const
{
    // 创建新的矩形项，复制当前矩形和是否圆角属性
    GraphicsRectItem * item = new GraphicsRectItem( rect().toRect(),m_isRound);

    // 设置其属性
    item->m_width = width();             //
    item->m_height = height();           //
    item->setPos(pos().x(),pos().y());   // 复制位置
    item->setPen(pen());                 // 复制画笔
    item->setBrush(brush());             // 复制画刷
    item->setTransform(transform());     // 复制变换
    item->setTransformOriginPoint(transformOriginPoint());   // 复制变换原点
    item->setRotation(rotation());       // 复制旋转角度
    item->setScale(scale());             // 复制缩放比例
    item->setZValue(zValue()+0.1);       // 复制Z值并稍作提升
    item->m_fRatioY = m_fRatioY;         //
    item->m_fRatioX = m_fRatioX;         //
    item->updateCoordinate();            // 更新复制项的坐标
    return item;
}

// 从 XML 中加载图形项的状态。
bool GraphicsRectItem::loadFromXml(QXmlStreamReader * xml )
{
    m_isRound = (xml->name() == tr("roundrect"));  // 判断是否为圆角矩形
    if ( m_isRound ){
        m_fRatioX = xml->attributes().value(tr("rx")).toDouble();
        m_fRatioY = xml->attributes().value(tr("ry")).toDouble();
    }
    readBaseAttributes(xml);   // 读取基础属性
    updateCoordinate();
    xml->skipCurrentElement(); // 跳过当前元素
    return true;
}

// 将图形项的状态保存到 XML 中。
bool GraphicsRectItem::saveToXml(QXmlStreamWriter * xml)
{
    if ( m_isRound ){
        xml->writeStartElement(tr("roundrect")); // 写入开始标签
        xml->writeAttribute(tr("rx"),QString("%1").arg(m_fRatioX));
        xml->writeAttribute(tr("ry"),QString("%1").arg(m_fRatioY));
    }
    else
        xml->writeStartElement(tr("rect"));

    writeBaseAttributes(xml); // 写入基础属性
    xml->writeEndElement();   // 写入结束标签
    return true;
}

// 更新手柄的位置，用于控制矩形的圆角和变换。
void GraphicsRectItem::updatehandles()
{
    const QRectF &geom = this->boundingRect();   // 获取当前边界矩形
    GraphicsItem::updatehandles();               // 调用基类的更新控制柄方法

    // 如果是圆角矩形
    if ( m_isRound ){
        // 更新第8号控制柄位置，即控制圆角y方向半径比例
        m_handles[8]->move( geom.right() , geom.top() + geom.height() * m_fRatioY );
        // // 更新第9号控制柄位置，即控制圆角x方向半径比例
        m_handles[9]->move( geom.right() - geom.width() * m_fRatioX , geom.top());

        //m_handles[10]->move(m_originPoint.x(),m_originPoint.y());
    }
}

// 静态函数，重新计算点集的边界矩形
static
QRectF RecalcBounds(const QPolygonF&  pts)
{
    // 以第一个点为初始边界，后面不断地更新，最终找到真正的边界点。
    QRectF bounds(pts[0], QSize(0, 0));

    // 遍历所有点
    for (int i = 1; i < pts.count(); ++i)
    {
        if (pts[i].x() < bounds.left())    // 更新左边界
            bounds.setLeft(pts[i].x());
        if (pts[i].x() > bounds.right())   // 更新右边界
            bounds.setRight(pts[i].x());
        if (pts[i].y() < bounds.top())     // 更新上边界
            bounds.setTop(pts[i].y());
        if (pts[i].y() > bounds.bottom())  // 更新下边界
            bounds.setBottom (pts[i].y());
    }

    // 确保矩形的表示形式统一，即总是左上角的坐标最小，宽度和高度为正值。
    bounds = bounds.normalized();  // 将边界标准化
    return bounds;
}

// 绘制图形项
void GraphicsRectItem::paint(QPainter *painter, const QStyleOptionGraphicsItem *option, QWidget *widget)
{
   painter->setPen(pen());      // 设置画笔
   painter->setBrush(brush());  // 设置画刷

   // 圆角的半径
   double rx,ry;
   if(m_fRatioX<=0) rx=0;                   // 如果宽度比例小于等于0，则圆角半径为0
   else rx = m_width * m_fRatioX + 0.5;     // 否则计算宽度圆角半径，半径+0.5，防止为0

   if ( m_fRatioY <=0 ) ry = 0;
   else ry = m_height * m_fRatioY + 0.5;

   // 绘制圆角矩形
   if ( m_isRound ) painter->drawRoundedRect(rect(),rx,ry);

   // 否则绘制普通矩形
   else painter->drawRect(rect().toRect());

   painter->setPen(Qt::blue);

   // 在矩形的中心点位置，绘制一个十字
   painter->drawLine(QLine(QPoint(opposite_.x()-6,opposite_.y()),QPoint(opposite_.x()+6,opposite_.y())));  // 绘制水平线
   painter->drawLine(QLine(QPoint(opposite_.x(),opposite_.y()-6),QPoint(opposite_.x(),opposite_.y()+6)));  // 绘制垂直线

   // 如果图形项被选中
   if (option->state & QStyle::State_Selected)
       qt_graphicsItem_highlightSelected(this, painter, option);  // 调用Qt函数高亮显示图形项
}

4.4 GraphicsEllipseItem类

GraphicsEllipseItem 类是一个用于管理和操作椭圆、扇形图形项的类，它继承自 GraphicsRectItem，扩展了矩形图形项的功能，以支持椭圆形状的绘制和交互。

class GraphicsEllipseItem :public GraphicsRectItem
{
public:

    // 构造函数，初始化椭圆项
    GraphicsEllipseItem(const QRect & rect , QGraphicsItem * parent = 0);

    // 返回椭圆的绘制路径
    QPainterPath shape() const;

    // 根据控制方向和偏移量调整椭圆的属性
    void control(int dir, const QPointF & delta );

    // 返回椭圆的边界矩形
    QRectF boundingRect() const ;

    // 复制当前椭圆项并返回新的实例
    QGraphicsItem *duplicate() const;

    // 返回椭圆的显示名称
    QString displayName() const { return tr("ellipse"); }

    // 从 XML 文件加载椭圆的属性
    virtual bool loadFromXml(QXmlStreamReader * xml );

    // 保存椭圆的属性到 XML 文件
    virtual bool saveToXml( QXmlStreamWriter * xml );
protected:
    // 更新控制柄的位置
    void updatehandles();

    // 绘制椭圆
    void paint(QPainter *painter, const QStyleOptionGraphicsItem *option, QWidget *widget);
    int   m_startAngle;  // 起始角度
    int   m_spanAngle;   // 跨度角度
};


GraphicsEllipseItem::GraphicsEllipseItem(const QRect & rect ,QGraphicsItem *parent)
    :GraphicsRectItem(rect,parent)
{
    m_startAngle = 40;   // 初始化起始角度
    m_spanAngle  = 400;  // 初始化跨度角度

    // 创建用于控制起始角度的控制柄 (编号9)
    SizeHandleRect *shr = new SizeHandleRect(this, 9 , true);  // 9特指是圆心点
    m_handles.push_back(shr);

    // 创建用于控制终止角度的控制柄 (编号10)
    shr = new SizeHandleRect(this, 10 , true);                 // 10特指是圆上点
    m_handles.push_back(shr);

    // 更新所有控制柄的位置
    updatehandles();
}

// 返回椭圆的绘制路径
QPainterPath GraphicsEllipseItem::shape() const
{
    QPainterPath path;

    // 使用较大的作为起始角度。
    int startAngle = m_startAngle <= m_spanAngle ? m_startAngle : m_spanAngle;

    // 使用较小的作为结束角度。
    int endAngle = m_startAngle >= m_spanAngle ? m_startAngle : m_spanAngle;

    // 确保跨度不超过360度
    if(endAngle - startAngle > 360) endAngle = startAngle + 360;

    // 如果 m_localRect 为空矩形，返回空路径
    if (m_localRect.isNull()) return path;

    // 如果跨度不是完整的360度。说明不是完成的椭圆，是扇形结构
    if ((endAngle - startAngle) % 360 != 0 ) {
        path.moveTo(m_localRect.center());     // 移动到矩形中心
        path.arcTo(m_localRect, startAngle, endAngle - startAngle);  // 绘制扇形
    }
    // 说明是完整的椭圆
    else {
        path.addEllipse(m_localRect);
    }
    path.closeSubpath();  // 关闭子路径
    return path;
}

// 根据控制方向和偏移量调整椭圆的属性
void GraphicsEllipseItem::control(int dir, const QPointF & delta)
{
    QPointF local = mapFromScene(delta);  // 将控制点的场景坐标转换为本地坐标

    switch (dir) {  // 根据不同的控制方向调整属性
    // 起始点角度：操作点和中心点连线的角度
    case 9:
    {
        qreal len_y = local.y() - m_localRect.center().y();
        qreal len_x = local.x() - m_localRect.center().x();
        m_startAngle = -atan2(len_y,len_x)*180/M_PI;
    }
        break;
    // 结束点：操作点和中心点连线的角度
    case 10:
    {
        qreal len_y = local.y() - m_localRect.center().y();
        qreal len_x = local.x() - m_localRect.center().x();
        m_spanAngle = -atan2(len_y,len_x)*180/M_PI;
        break;
    }
   default:
        break;
    }
    prepareGeometryChange(); // 准备几何形状变化

    // 确保起始角度和终止角度的关系正确
    if ( m_startAngle > m_spanAngle )
        m_startAngle-=360;
    if ( m_spanAngle < m_startAngle ){
        qreal tmp = m_spanAngle;
        m_spanAngle = m_startAngle;
        m_startAngle = tmp;
    }

    // 确保跨度不超过360度
    if ( qAbs(m_spanAngle-m_startAngle) > 360 ){
        m_startAngle = 40;  // 重置为默认起始角度
        m_spanAngle = 400;  // 重置为默认跨度角度
    }

    // 更新控制柄位置
    updatehandles();
}

// 返回椭圆的边界矩形
QRectF GraphicsEllipseItem::boundingRect() const
{
    return shape().controlPointRect();  // 使用形状的控制点矩形作为边界矩形
}

// 复制当前椭圆项并返回新的实例
QGraphicsItem *GraphicsEllipseItem::duplicate() const
{
    // 创建新的椭圆项
    GraphicsEllipseItem * item = new GraphicsEllipseItem( m_localRect.toRect() );

    // 复制属性
    item->m_width = width();
    item->m_height = height();
    item->m_startAngle = m_startAngle;
    item->m_spanAngle   = m_spanAngle;   // 复制跨度角度m_startAngle - m_endAngle

    // 复制其他属性
    item->setPos(pos().x(),pos().y());
    item->setPen(pen());
    item->setBrush(brush());
    item->setTransform(transform());
    item->setTransformOriginPoint(transformOriginPoint());
    item->setRotation(rotation());
    item->setScale(scale());
    item->setZValue(zValue()+0.1);  // 提升 z 值，使之稍微位于上层
    item->updateCoordinate();
    return item;
}

// 从 XML 文件加载椭圆的属性
bool GraphicsEllipseItem::loadFromXml(QXmlStreamReader *xml)
{
    m_startAngle = xml->attributes().value("startAngle").toInt();
    m_spanAngle  = xml->attributes().value("spanAngle").toInt();
    readBaseAttributes(xml);
    xml->skipCurrentElement();
    updateCoordinate();
    return true;
}

// 保存椭圆的属性到 XML 文件
bool GraphicsEllipseItem::saveToXml(QXmlStreamWriter * xml)
{
    xml->writeStartElement(tr("ellipse"));  // 写入元素开始标签
    xml->writeAttribute("startAngle",QString("%1").arg(m_startAngle));
    xml->writeAttribute("spanAngle",QString("%1").arg(m_spanAngle));

    writeBaseAttributes(xml);
    xml->writeEndElement();
    return true;
}

// 更新控制柄的位置，在调用此函数前，m_localRect的中心点移动到其原点位置
void GraphicsEllipseItem::updatehandles()
{
    // 调用基类的更新控制柄方法
    GraphicsItem::updatehandles();

    // 计算本地矩形，将m_localRect的中心点移动到其原点位置
    QRectF local = QRectF(-m_width/2,-m_height/2,m_width,m_height);

    // 计算矩形中心点的偏移量
    QPointF delta = local.center() - m_localRect.center();
    //qDebug() << delta;  // 一直是(0,0)，可能是确认确保两者没有偏移。

    // 计算起始角度控制柄的位置
    qreal x = (m_width/2) * cos( -m_startAngle * M_PI / 180 );
    qreal y = (m_height/2) * sin( -m_startAngle * M_PI / 180);
    m_handles.at(8)->move(x-delta.x(),y-delta.y());  // 移动控制柄到新的位置

    // 计算终止角度控制柄的位置
    x = (m_width/2) * cos( -m_spanAngle * M_PI / 180);
    y = (m_height/2) * sin(-m_spanAngle * M_PI / 180);
    m_handles.at(9)->move(x-delta.x(),y-delta.y());  // 移动控制柄到新的位置
}

// 绘制椭圆
void GraphicsEllipseItem::paint(QPainter *painter, const QStyleOptionGraphicsItem *option, QWidget *widget)
{
    Q_UNUSED(option);  // 忽略未使用的参数
    Q_UNUSED(widget);  // 忽略未使用的参数
    QColor c = brushColor();  // 获取画刷颜色
    QRectF rc = m_localRect;  // 获取本地矩形

    // 设置画笔
    painter->setPen(pen());
    QBrush b(c);
    painter->setBrush(b);

    // 使用较大的作为起始角度
    int startAngle = m_startAngle <= m_spanAngle ? m_startAngle : m_spanAngle;

    // 使用较小的作为结束角度
    int endAngle = m_startAngle >= m_spanAngle ? m_startAngle : m_spanAngle;

    // 确保跨度不超过360度
    if(endAngle - startAngle > 360) endAngle = startAngle + 360;

    // 如果是完整的椭圆
    if (qAbs(endAngle-startAngle) % (360) == 0) painter->drawEllipse(m_localRect);

    // 否则绘制扇形
    else painter->drawPie(m_localRect, startAngle * 16 , (endAngle-startAngle) * 16);

    // 如果项处于选中状态，绘制选中效果
    if (option->state & QStyle::State_Selected)
        qt_graphicsItem_highlightSelected(this, painter, option);
}

4.5 GraphicsPolygonItem类

 GraphicsPolygonItem 类是一个自定义的 QGraphicsItem，用于在 Qt 图形视图框架中绘制和操作多边形图形。它继承自 GraphicsItem，提供了对多边形形状的灵活控制和操作。

class GraphicsPolygonItem : public GraphicsItem
{
public:
    // 构造函数，初始化多边形项
    GraphicsPolygonItem(QGraphicsItem * parent = 0);

    // 返回多边形的边界矩形
    QRectF boundingRect() const ;

    // 返回多边形的绘制路径
    QPainterPath shape() const;

    // 向多边形中添加一个点
    virtual void addPoint( const QPointF & point ) ;

    // 结束当前多边形点的添加
    virtual void endPoint(const QPointF & point );

    // 根据控制方向和偏移量调整多边形的属性
    void control(int dir, const QPointF & delta);

    // 根据控制柄和缩放比例拉伸多边形
    void stretch( int handle , double sx , double sy , const QPointF & origin );

    // 更新多边形的坐标
    void updateCoordinate ();

    // 从 XML 文件加载多边形的属性
    virtual bool loadFromXml(QXmlStreamReader * xml );

    // 保存多边形的属性到 XML 文件
    virtual bool saveToXml( QXmlStreamWriter * xml );

    // 返回多边形的显示名称
    QString displayName() const { return tr("polygon"); }

    // 复制当前多边形项并返回新的实例
    QGraphicsItem *duplicate() const;

protected:
    // 更新控制柄的位置
    void updatehandles();

    // 绘制多边形
    void paint(QPainter *painter, const QStyleOptionGraphicsItem *option, QWidget *widget);
    QPolygonF m_points;           // 存储多边形的点
    QPolygonF m_initialPoints;    // 存储多边形的初始点
};


GraphicsPolygonItem::GraphicsPolygonItem(QGraphicsItem *parent)
    :GraphicsItem(parent)
{
    // handles
    m_points.clear();          // 初始化点集合为空
    m_pen = QPen(Qt::black);   // 设置画笔为黑色
}

// 返回多边形的边界矩形
QRectF GraphicsPolygonItem::boundingRect() const
{
    return shape().controlPointRect();
}

// 返回多边形的绘制路径
QPainterPath GraphicsPolygonItem::shape() const
{
    QPainterPath path;

    // 将多边形的点添加到绘制路径
    path.addPolygon(m_points);

    // 关闭子路径，使路径形成封闭的多边形
    path.closeSubpath();

    // 根据当前的画笔宽度调整路径，用于检测碰撞。
    // 这个函数会根据画笔的宽度来扩展或缩小路径，从而创建一个包含画笔影响的路径。
    return qt_graphicsItem_shapeFromPath(path,pen());
}

void GraphicsPolygonItem::addPoint(const QPointF &point)
{
    // 将场景坐标的点转换为本地坐标并添加到点集合中
    m_points.append(mapFromScene(point));

    // 获取当前点的方向编号：点的个数就是编号，从1+8=9开始，m_points初始化有一个(0,0)坐标。
    int dir = m_points.count();

    // 创建一个新的控制柄用于调整点的位置
    SizeHandleRect *shr = new SizeHandleRect(this, dir+Left, true);

    // 设置控制柄为活动状态
    shr->setState(SelectionHandleActive);

    // 将控制柄添加到控制柄集合中
    m_handles.push_back(shr);
}

void GraphicsPolygonItem::control(int dir, const QPointF &delta)
{
    // 将控制点的场景坐标转换为本地坐标
    QPointF pt = mapFromScene(delta);

    // 检查控制方向是否有效，小于等于Left，说明一个点都没有。
    if ( dir <= Left ) return ;

    // 更新指定控制点的位置
    m_points[dir - Left -1] = pt;

    // 准备更新几何图形
    prepareGeometryChange();

    // 更新多边形的边界矩形
    m_localRect = m_points.boundingRect();
    // 更新多边形的宽度和高度
    m_width = m_localRect.width();
    m_height = m_localRect.height();
    // 保存更新后的点集合
    m_initialPoints = m_points;

    // 更新控制柄的位置
    updatehandles();
}

void GraphicsPolygonItem::stretch(int handle, double sx, double sy, const QPointF &origin)
{
    QTransform trans;

    // 根据控制柄方向调整缩放比例
    switch (handle) {
    case Right:
    case Left:
        sy = 1;          // 水平方向的控制柄只影响水平缩放
        break;
    case Top:
    case Bottom:
        sx = 1;          // 垂直方向的控制柄只影响垂直缩放
        break;
    default:
        break;
    }

    trans.translate(origin.x(),origin.y());   // 将原点平移到目标点
    trans.scale(sx,sy);    // 执行缩放
    trans.translate(-origin.x(),-origin.y()); // 将原点平移到目标点

    // 准备更新几何图形
    prepareGeometryChange();

    // 将初始点集合按变换矩阵变换，更新多边形点集合
    m_points = trans.map(m_initialPoints);

    // 更新边界矩形
    m_localRect = m_points.boundingRect();
    m_width = m_localRect.width();
    m_height = m_localRect.height();

    // 更新控制柄的位置
    updatehandles();
}

void GraphicsPolygonItem::updateCoordinate()
{
    // 将局部顶点坐标转换成场景坐标。
    QPolygonF pts = mapToScene(m_points);

    QPointF pt1, pt2, delta;
    if (parentItem()==NULL)
    {
        // 当前变换原点的场景坐标
        pt1 = mapToScene(transformOriginPoint());

        // 边界中心的场景坐标
        pt2 = mapToScene(boundingRect().center());
        delta = pt1 - pt2;
        //qDebug() << delta << pt1 << pt2; //存在偏移。

        // 更新所有点的坐标以考虑偏移量
        for (int i = 0; i < pts.count() ; ++i )
            pts[i]+=delta;

        prepareGeometryChange();

        // 更新多边形的本地点集合
        m_points = mapFromScene(pts);

        // 更新边界矩形
        m_localRect = m_points.boundingRect();
        m_width = m_localRect.width();
        m_height = m_localRect.height();

        // 更新图形的变换以适应新的原点
        setTransform(transform().translate(delta.x(),delta.y()));
        //setTransformOriginPoint(boundingRect().center());
        moveBy(-delta.x(),-delta.y());
        setTransform(transform().translate(-delta.x(),-delta.y()));

        // 更新控制柄的位置
        updatehandles();
    }

    // 保存更新后的点集合
    m_initialPoints = m_points;

}

bool GraphicsPolygonItem::loadFromXml(QXmlStreamReader *xml)
{
    readBaseAttributes(xml);

    // 逐个读取多边形的点
    while(xml->readNextStartElement()){
        if (xml->name()=="point"){

            // 获取点的x和y坐标
            qreal x = xml->attributes().value("x").toDouble();
            qreal y = xml->attributes().value("y").toDouble();
            m_points.append(QPointF(x,y));

            // 创建控制柄
            int dir = m_points.count();
            SizeHandleRect *shr = new SizeHandleRect(this, dir+Left, true);
            m_handles.push_back(shr);

            // 跳过当前元素
            xml->skipCurrentElement();
        }else // 跳过非点元素
            xml->skipCurrentElement();
    }

    // 更新多边形的坐标
    updateCoordinate();
    return true;
}

bool GraphicsPolygonItem::saveToXml(QXmlStreamWriter *xml)
{
    // 开始写入多边形元素
    xml->writeStartElement("polygon");
    writeBaseAttributes(xml);

    // 保存每个点的坐标
    for ( int i = 0 ; i < m_points.count();++i){
        xml->writeStartElement("point");
        xml->writeAttribute("x",QString("%1").arg(m_points[i].x()));
        xml->writeAttribute("y",QString("%1").arg(m_points[i].y()));
        xml->writeEndElement();
    }
    xml->writeEndElement();
    return true;
}

void GraphicsPolygonItem::endPoint(const QPointF & point)
{
    Q_UNUSED(point);
    int nPoints = m_points.count();

    // 检查多边形最后两个点是否相同或水平对齐
    if( nPoints > 2 && (m_points[nPoints-1] == m_points[nPoints-2]/*相同*/ ||  /*水平对齐，只相差一个像素*/
        m_points[nPoints-1].x() - 1 == m_points[nPoints-2].x() &&
        m_points[nPoints-1].y() == m_points[nPoints-2].y())){

        // 删除重复的最后一个控制柄
        delete m_handles[Left + nPoints-1];

        // 移除重复点
        m_points.remove(nPoints-1);

        // 调整控制柄集合的大小
        m_handles.resize(Left + nPoints-1);
    }

    // 更新初始点集合
    m_initialPoints = m_points;
}

QGraphicsItem *GraphicsPolygonItem::duplicate() const
{
    // 创建一个新的多边形项并复制当前项的属性
    GraphicsPolygonItem * item = new GraphicsPolygonItem( );

    item->m_width = width();
    item->m_height = height();
    item->m_points = m_points;

    // 为每个点创建控制柄
    for ( int i = 0 ; i < m_points.size() ; ++i ){
        item->m_handles.push_back(new SizeHandleRect(item,Left+i+1,true));
    }

    item->setPos(pos().x(),pos().y());
    item->setPen(pen());
    item->setBrush(brush());
    item->setTransform(transform());
    item->setTransformOriginPoint(transformOriginPoint());
    item->setRotation(rotation());
    item->setScale(scale());
    item->setZValue(zValue()+0.1);  // 提升复制项的层级以避免重叠
    item->updateCoordinate();
    return item;
}

void GraphicsPolygonItem::updatehandles()
{
    // 调用基类的方法更新控制柄
    GraphicsItem::updatehandles();

    // 根据多边形的点更新控制柄的位置
    for ( int i = 0 ; i < m_points.size(); ++i ){
        m_handles[Left+i]->move(m_points[i].x() ,m_points[i].y() );
    }
}

void GraphicsPolygonItem::paint(QPainter *painter, const QStyleOptionGraphicsItem *option, QWidget *widget)
{
    Q_UNUSED(option);
    Q_UNUSED(widget);

    // 创建一个线性渐变的笔刷
    QColor c = brushColor();
    QLinearGradient result(boundingRect().topLeft(), boundingRect().topRight());
    result.setColorAt(0, c.dark(150));
    result.setColorAt(0.5, c.light(200));
    result.setColorAt(1, c.dark(150));
    painter->setBrush(result);

    // 设置画笔并绘制多边形
    painter->setPen(pen());
    painter->drawPolygon(m_points);

    // 如果项被选中，绘制选中高亮效果
    if (option->state & QStyle::State_Selected)
        qt_graphicsItem_highlightSelected(this, painter, option);
}
