nodeeditor 源码阅读

QtNode是一个基于 Qt 的通用库，旨在为各种应用程序开发节点编辑器。该库可用于简单的图形可视化和编辑，或进一步扩展以使用数据流范例。

源码路径：https://github.com/paceholder/nodeeditor

目的：基于此QtNode，再结合计算机视觉常用库，例如opencv, halcon, libtorch等，可以开发出工业视觉算法软件。该软件可以根据不同的项目需求，搭建对应的节点组合，可以快速解决问题而无需算法人员参与。

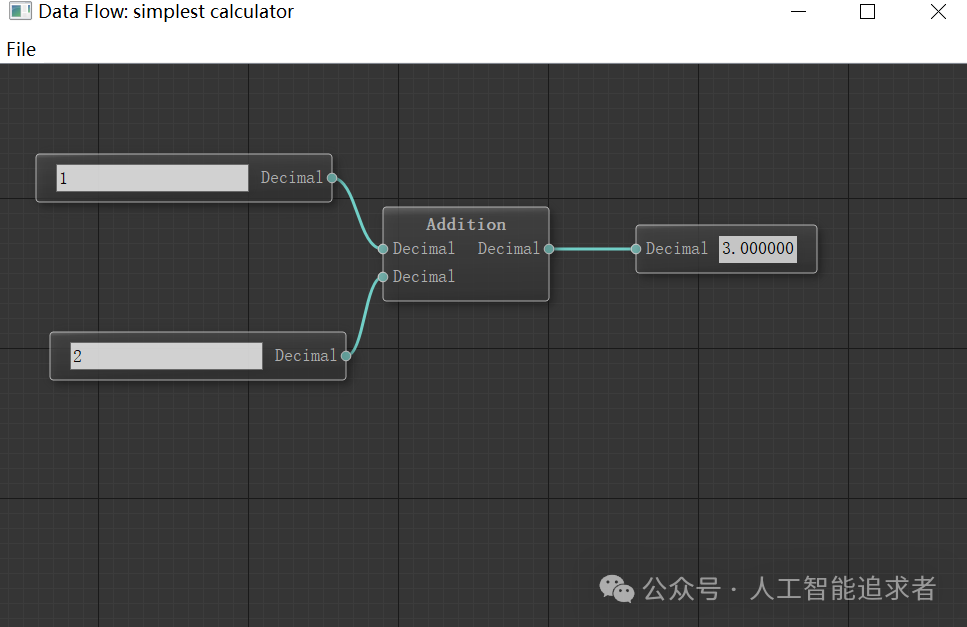

例子：这里以官方给的计算器功能为例。界面如下。

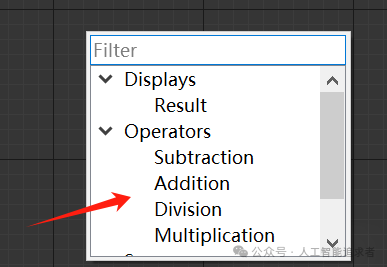

通过拖动加法算子，可以实现加法运算。

计算器的主函数

#include <QtNodes/ConnectionStyle>              // 1, 设置风格
#include <QtNodes/DataFlowGraphModel>           // 2, 控制多个节点
#include <QtNodes/DataFlowGraphicsScene>        // 3, 控制flow
#include <QtNodes/GraphicsView>                 // 4, 控制视图
#include <QtNodes/NodeDelegateModelRegistry>    // 5, 算子注册器


#include <QtGui/QScreen>
#include <QtWidgets/QApplication>
#include <QtWidgets/QMenuBar>
#include <QtWidgets/QVBoxLayout>
#include <QtGui/QScreen>


// 待注册的6个模块
#include "AdditionModel.hpp"
#include "DivisionModel.hpp"
#include "MultiplicationModel.hpp"
#include "SubtractionModel.hpp"


#include "NumberDisplayDataModel.hpp"
#include "NumberSourceDataModel.hpp"


using QtNodes::ConnectionStyle;              // 1, 设置风格
using QtNodes::DataFlowGraphModel;           // 2, 控制多个节点
using QtNodes::DataFlowGraphicsScene;        // 3, 控制flow
using QtNodes::GraphicsView;                 // 4, 控制视图
using QtNodes::NodeDelegateModelRegistry;    // 5, 算子注册器

static std::shared_ptr<NodeDelegateModelRegistry> registerDataModels()
{
    auto ret = std::make_shared<NodeDelegateModelRegistry>();
    ret->registerModel<NumberSourceDataModel>("Sources");


    ret->registerModel<NumberDisplayDataModel>("Displays");


    ret->registerModel<AdditionModel>("Operators");


    ret->registerModel<SubtractionModel>("Operators");


    ret->registerModel<MultiplicationModel>("Operators");


    ret->registerModel<DivisionModel>("Operators");


    return ret;
}


static void setStyle()
{
    ConnectionStyle::setConnectionStyle(
        R"(
  {
    "ConnectionStyle": {
      "ConstructionColor": "gray",
      "NormalColor": "black",
      "SelectedColor": "gray",
      "SelectedHaloColor": "deepskyblue",
      "HoveredColor": "deepskyblue",


      "LineWidth": 3.0,
      "ConstructionLineWidth": 2.0,
      "PointDiameter": 10.0,


      "UseDataDefinedColors": true
    }
  }
  )");
}


int main(int argc, char *argv[])
{
    QApplication app(argc, argv);


    // 1, 设置风格
    setStyle();


    // 2, 垂直布局的主界面：菜单栏，中间GraphicsView
    QWidget mainWidget;
    QVBoxLayout* l = new QVBoxLayout(&mainWidget);
    auto menuBar = new QMenuBar();
    QMenu* menu = menuBar->addMenu("File");
    auto saveAction = menu->addAction("Save Scene");
    auto loadAction = menu->addAction("Load Scene");
    l->addWidget(menuBar);


    // 中间GraphicsView
    std::shared_ptr<NodeDelegateModelRegistry> registry = registerDataModels();  // 注册算子模块
    DataFlowGraphModel dataFlowGraphModel(registry);  // 控制节点
    auto scene = new DataFlowGraphicsScene(dataFlowGraphModel, &mainWidget);  // 控制flow
    auto view = new GraphicsView(scene);  // 控制视图
    l->addWidget(view);
    l->setContentsMargins(0, 0, 0, 0);
    l->setSpacing(0);


    QObject::connect(saveAction, &QAction::triggered, scene, &DataFlowGraphicsScene::save);
    QObject::connect(loadAction, &QAction::triggered, scene, &DataFlowGraphicsScene::load);
    QObject::connect(scene, &DataFlowGraphicsScene::sceneLoaded, view, &GraphicsView::centerScene);  // 加载之后要居中


    mainWidget.setWindowTitle("Data Flow: simplest calculator");
    mainWidget.resize(800, 600);
    // Center window.
    mainWidget.move(QApplication::primaryScreen()->availableGeometry().center()
                    - mainWidget.rect().center());
    mainWidget.showNormal();


    return app.exec();
}

后续会继续学习如何将上面的6个功能，打包成模块的。6个模块有：

// 待注册的6个模块
#include "AdditionModel.hpp"         // 加减乘除
#include "SubtractionModel.hpp"
#include "MultiplicationModel.hpp"
#include "DivisionModel.hpp"


#include "NumberDisplayDataModel.hpp"  // 显示结果
#include "NumberSourceDataModel.hpp"   // 输入节点
