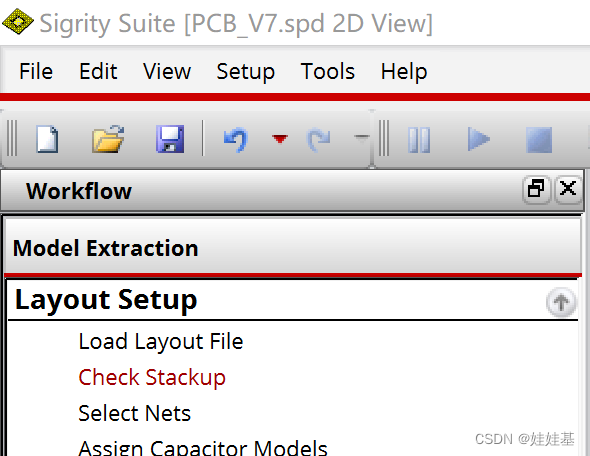

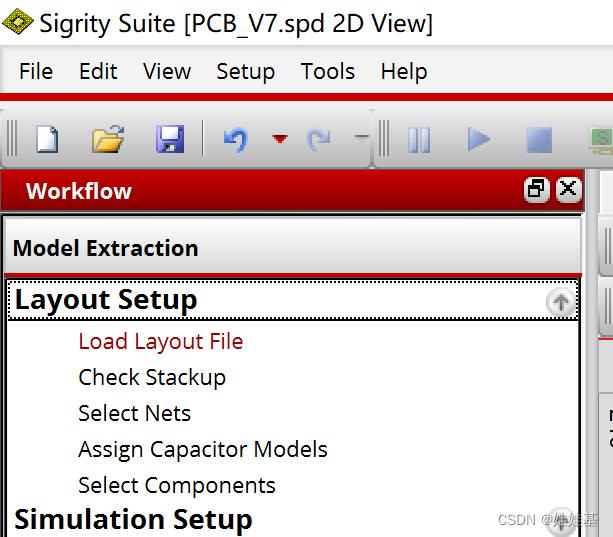

1、载入PCB文件，“Load Layout File”。

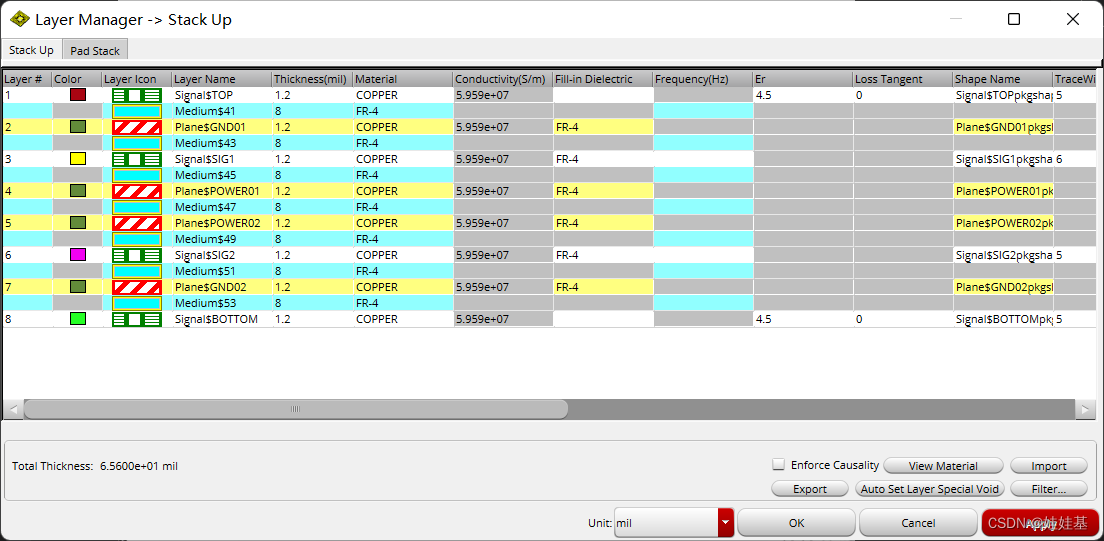

2、检查层叠，“Check Stackup”。

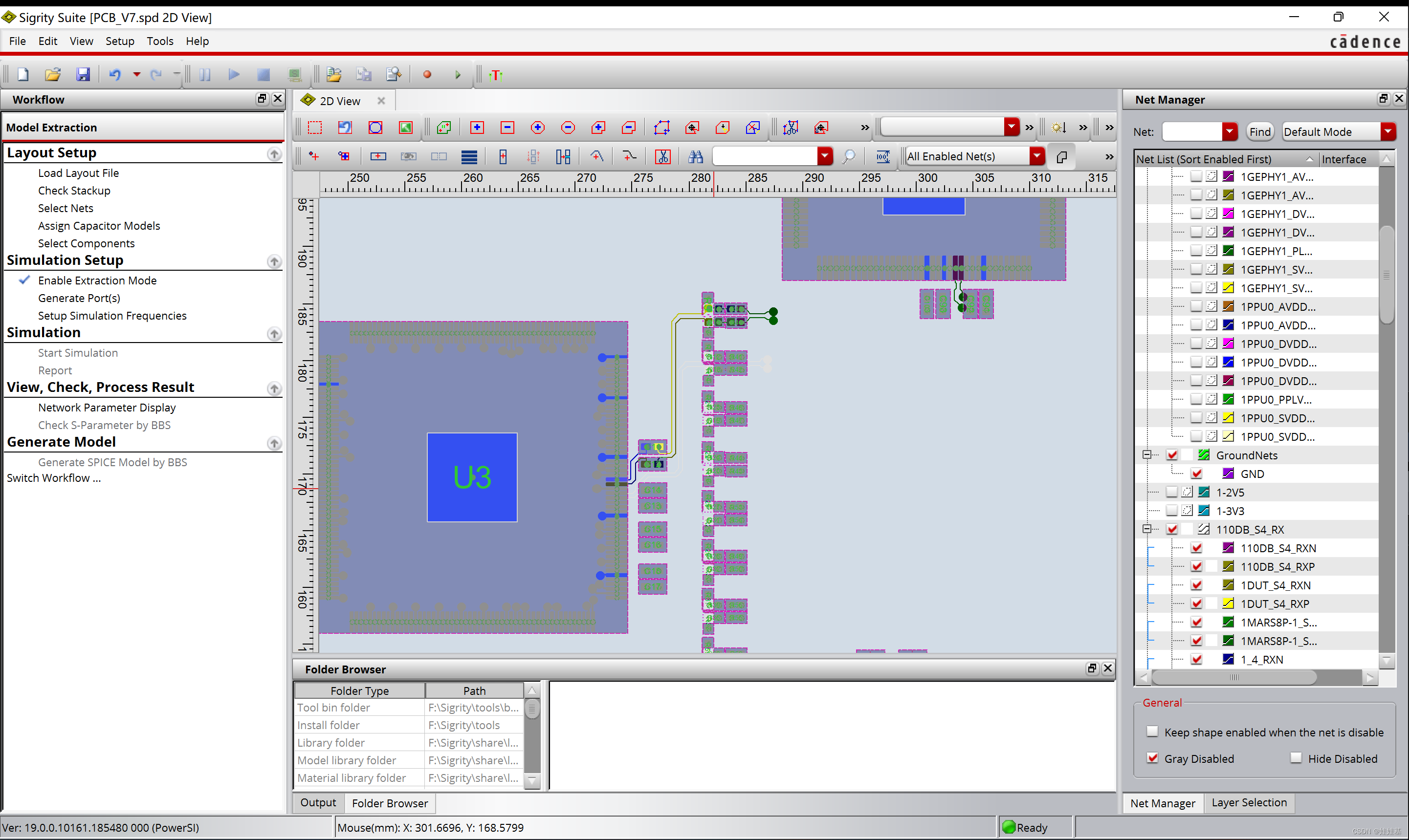

3、“Net Manger”中选择仿真的网络，其中“GND”一定要选，保证形成回流路径。

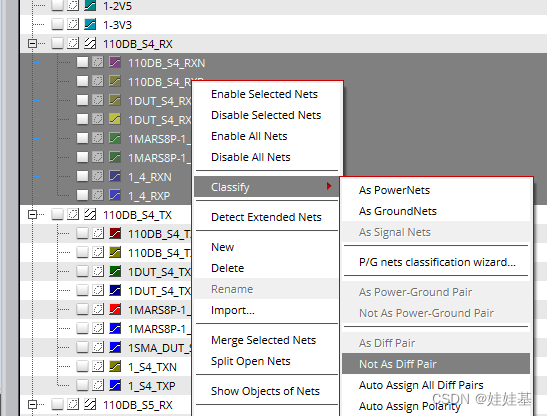

4、取消PCB原有差分对设置，因为导入时差分对被“切断”了。

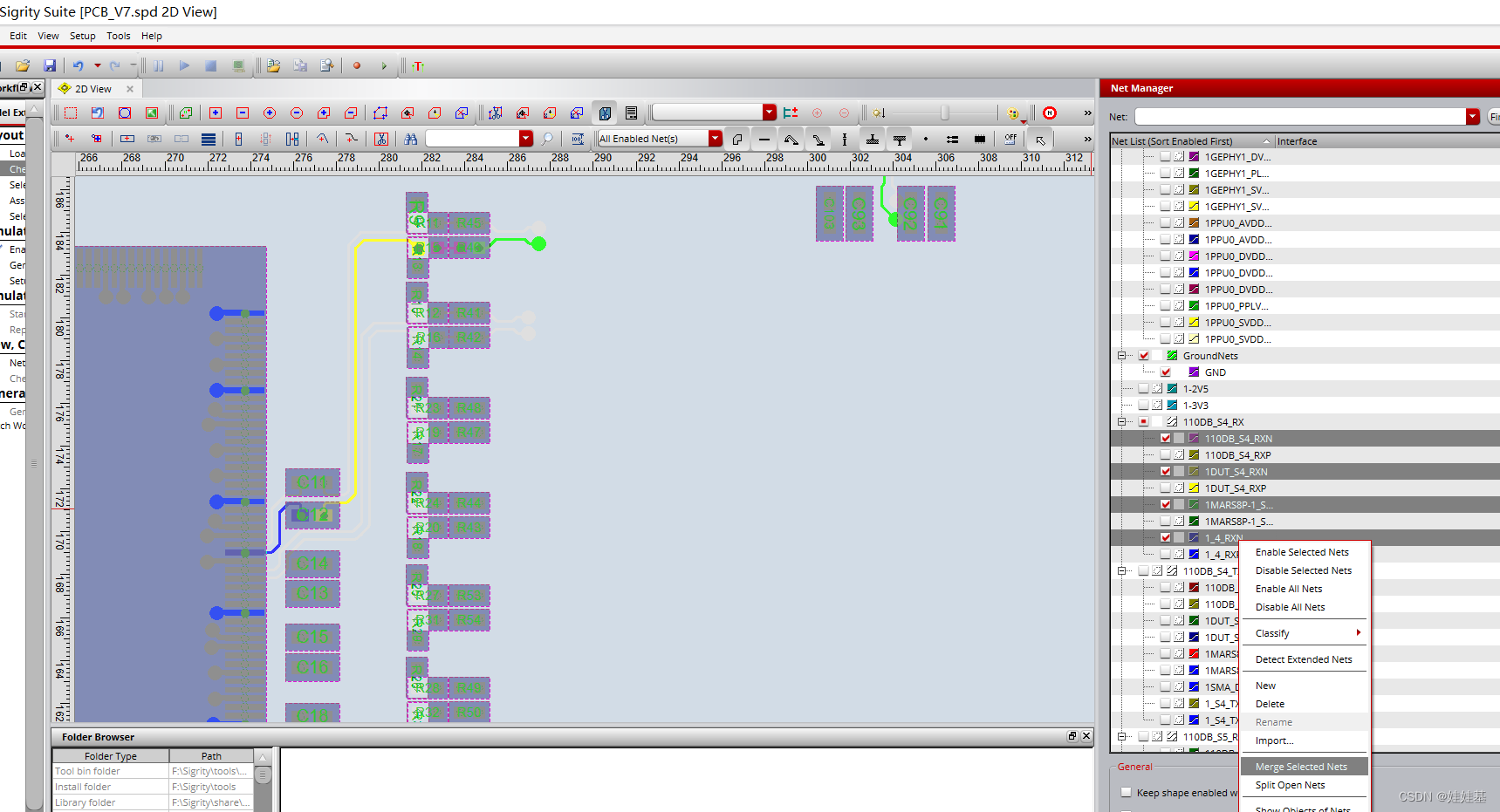

5、将同一根差分线的几段，合成一个完整的线，即一个网络。

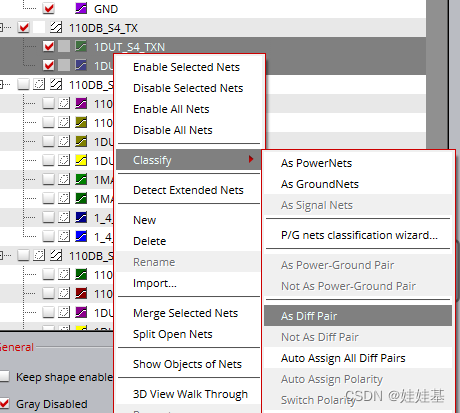

6、做差分
7、对电阻、电容赋予模型。
（1）选中器件

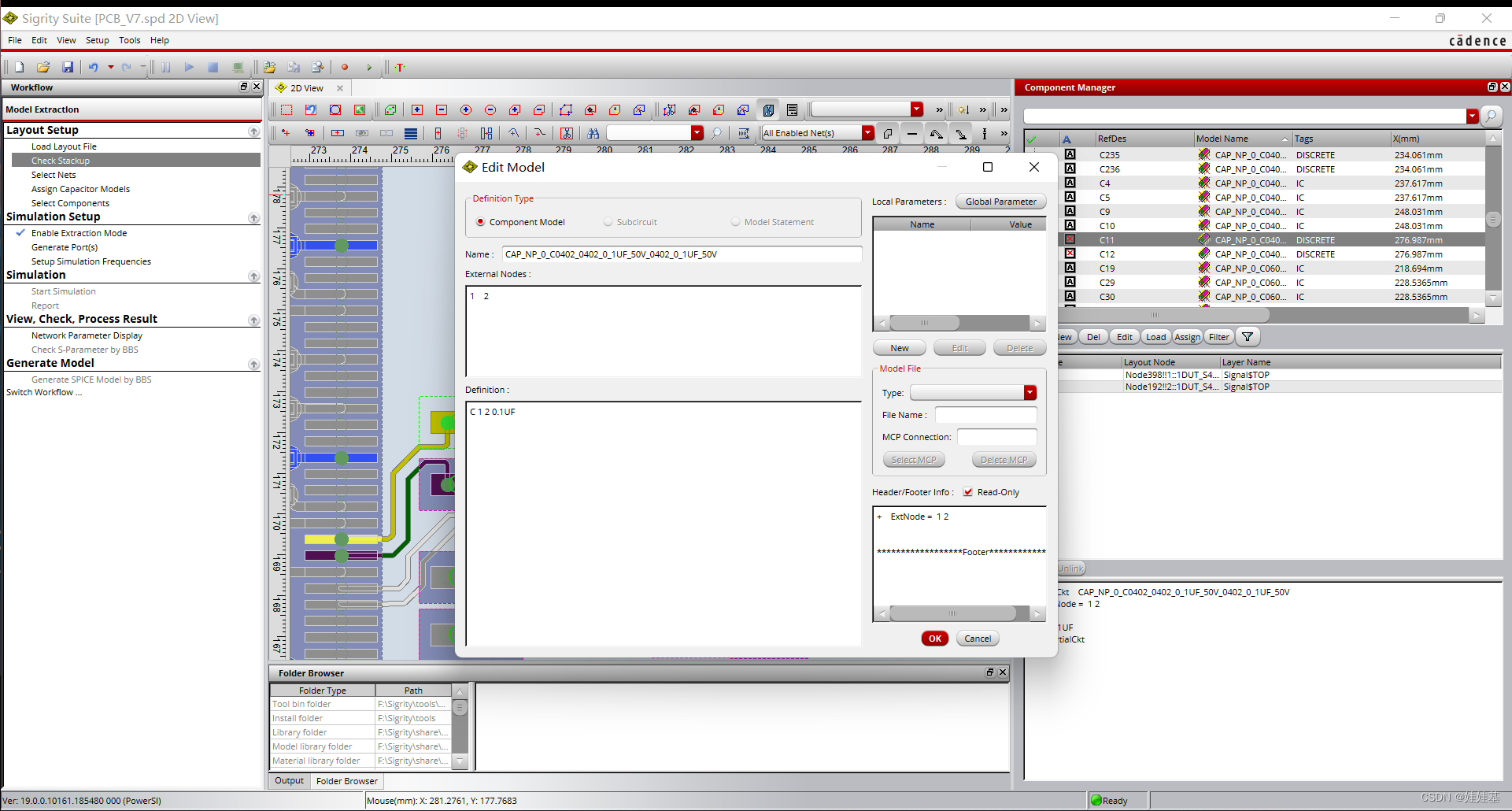

（2） 选中“Component Manager”中的“Edit”，赋予模型。例如，下图对C11赋予0.1uF的理想模型。

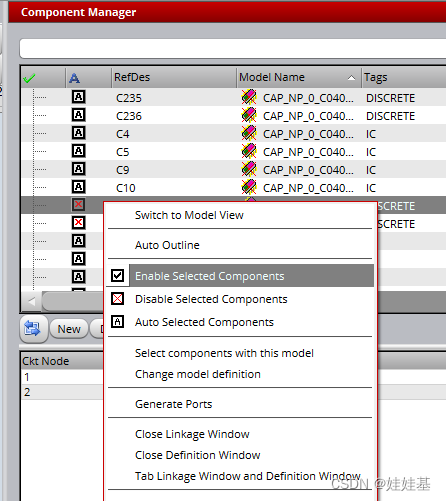

（3）使能模型

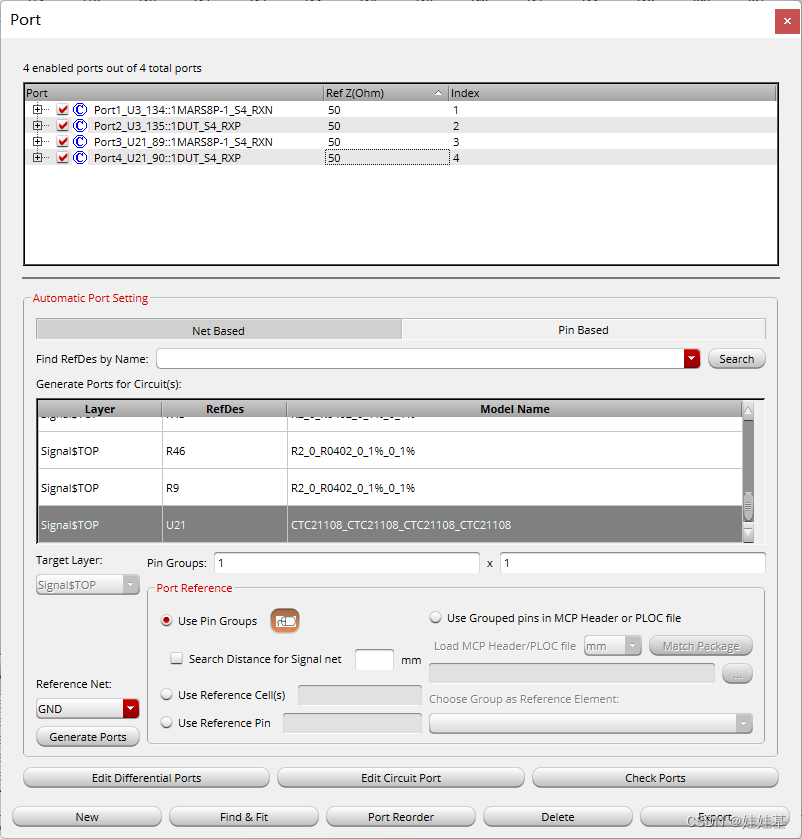

8、设置仿真模型的端口，点击“Generate Port(s)”。

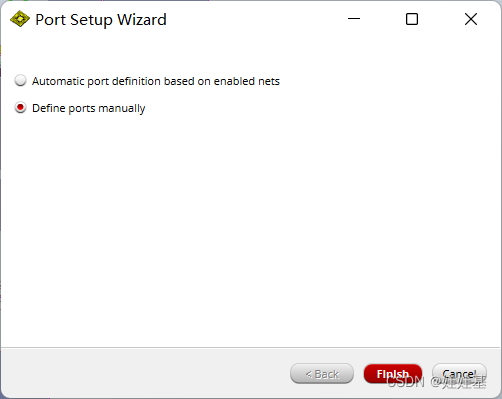

（1）选择第二项
（2）在“Pin Based”的下拉列表选择两端器件，将“Reference Net ”改成“GND”，点击“Generate Ports”生成端口。

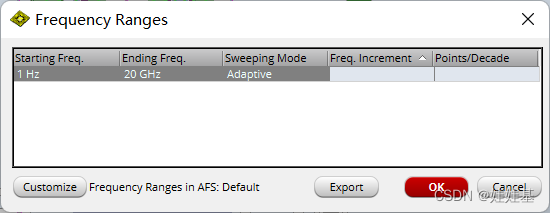

9、设置仿真频段“Setup Simulation Frequencies”。
10、点击“Start Simulation”，开始仿真。
11、观察仿真结果

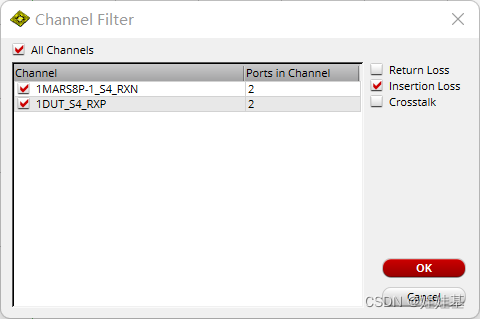

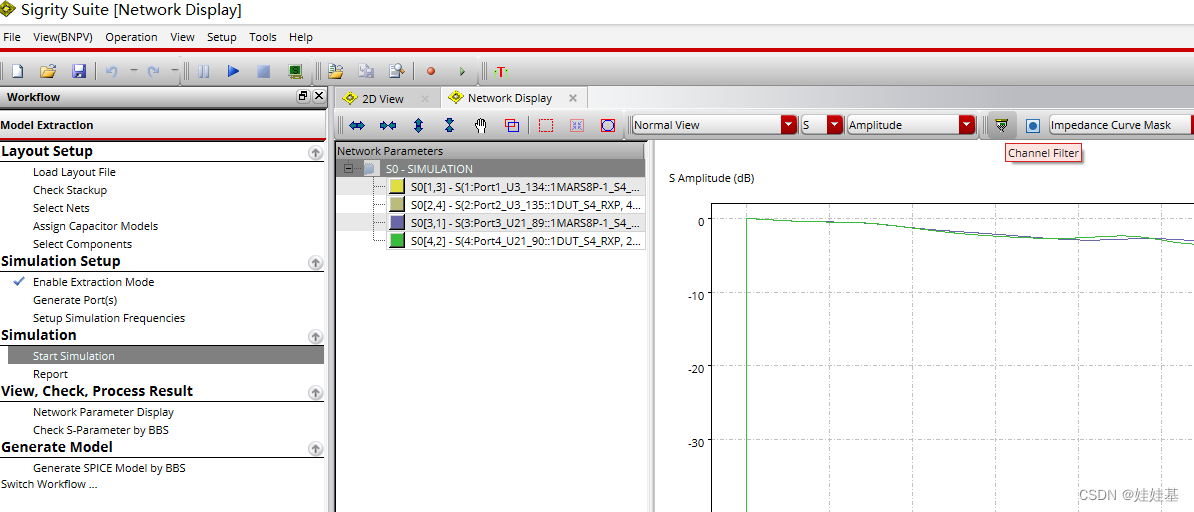

（1）选择“Channel Filter”，可切换视图，“Insertion Loss”为插损S21，“Return Loss”为回损。

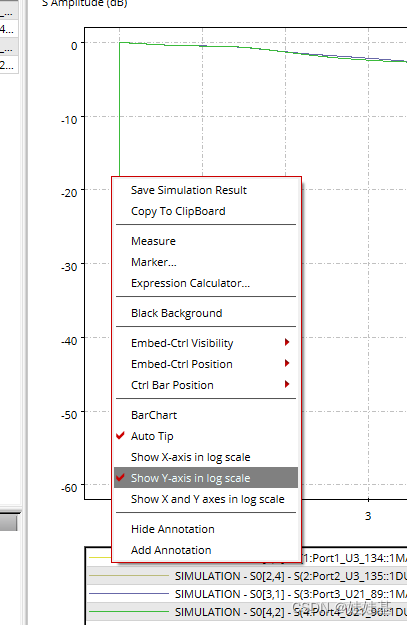

（2）设置坐标轴，以“dB”为纵坐标单位。

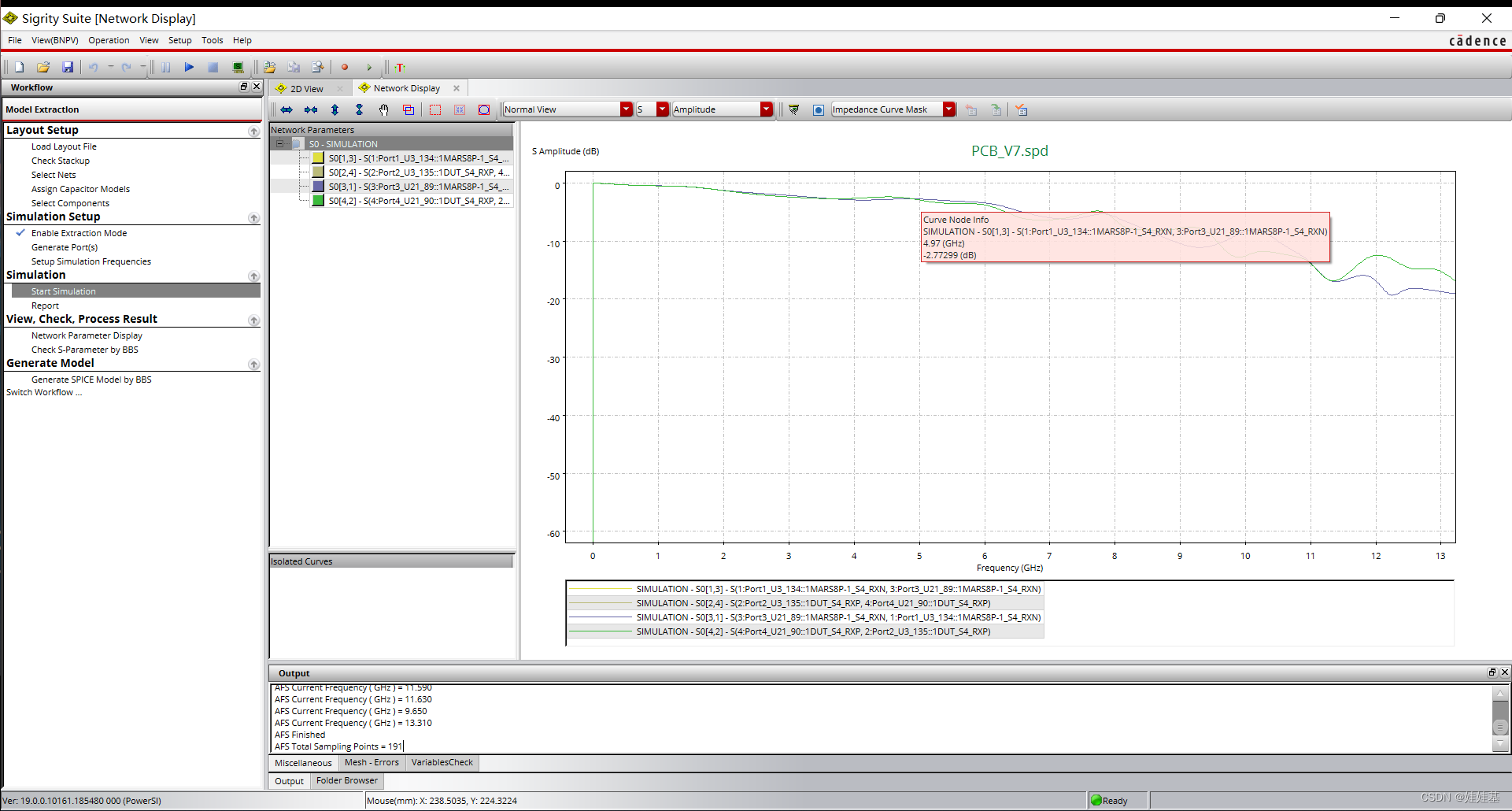

（3）观察插损
