Unity无缝曲面细分

最近发现下载的很多3D模型凑近了看边缘是一节节的，这是面太少导致的。想起曲面细分应该能解决这个问题，于是研究了一下。

效果图：

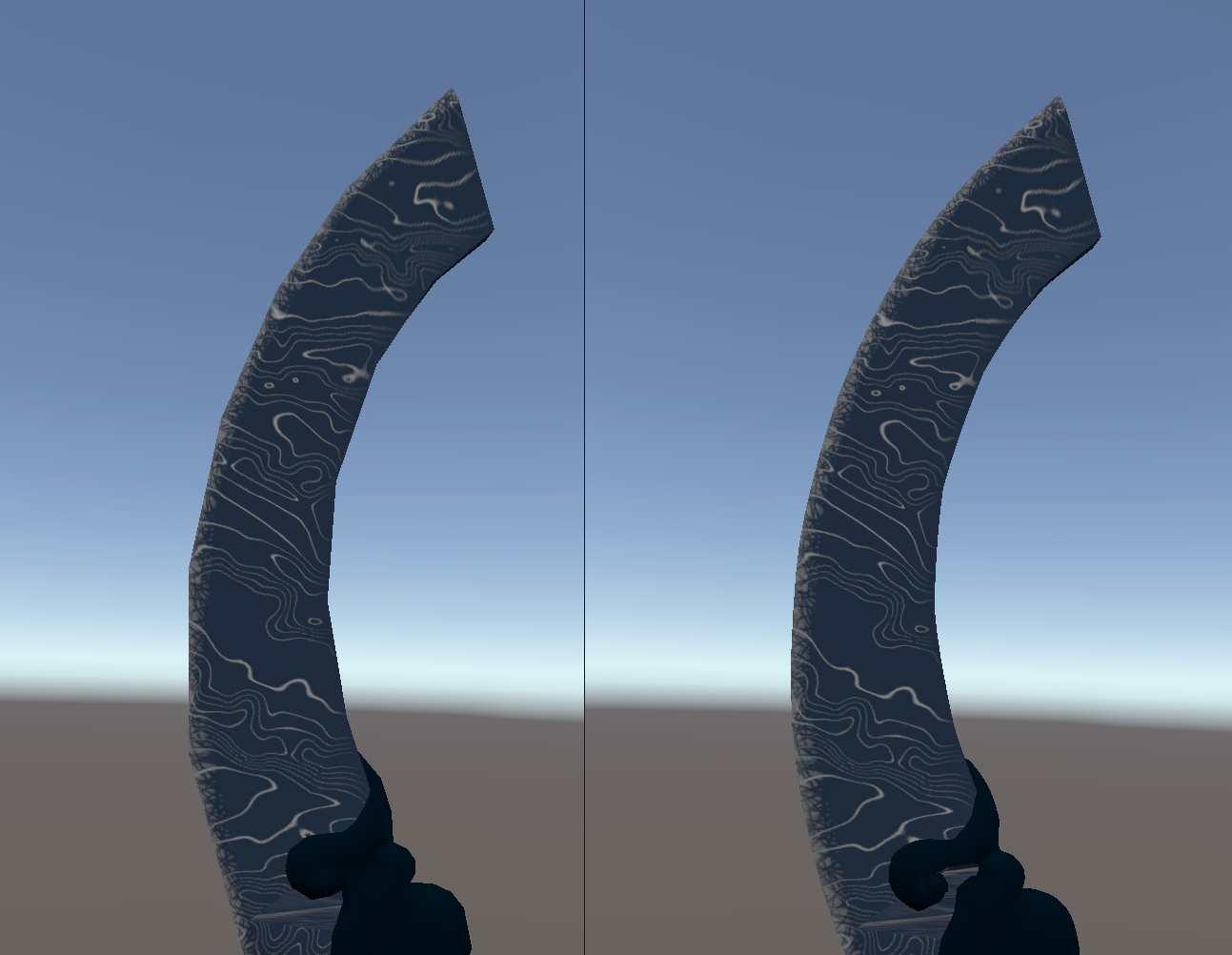

开启/未开启曲面细分，可见开启后边缘更平滑

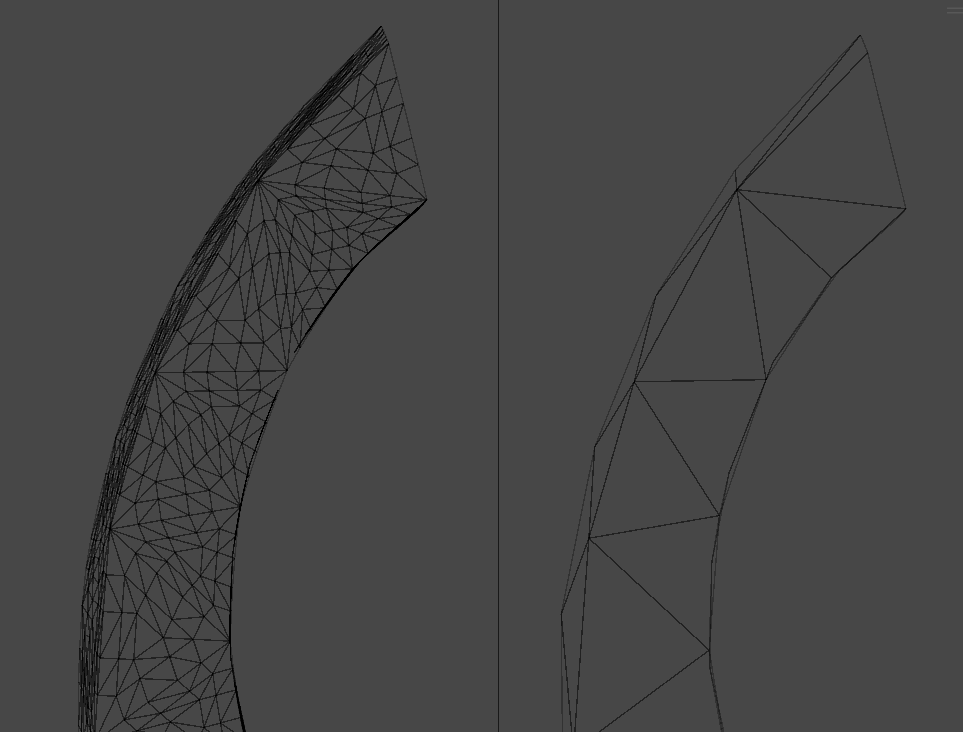

线框图对比

曲面细分的定义和使用可以参考很多大佬的文章，比如

Unity URP 曲面细分 - 知乎

由于PN方法是使用顶点法线来决定控制点的位置的，当一条边对应不同面的顶点的法线方向不同，这条边的控制点位置也会不一样，细分时就会将模型撕裂，而在生成硬边的时候通常需要不同面的不同顶点法线。想要无缝细分的话，需要想办法把同一条边的控制点统一位置。

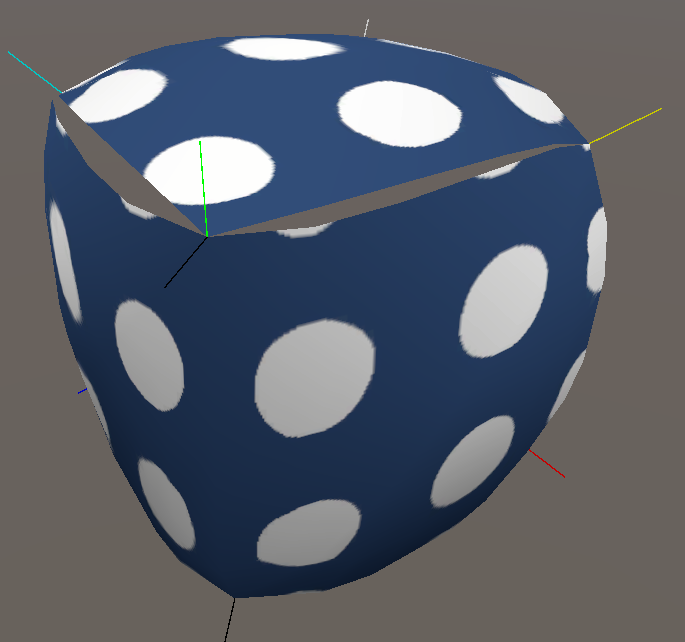

顶点法线不同，细分有缝

AEN（邻接边法线）方法是存储邻接面顶点的索引，可以用于计算法线时考虑同一条边的其他顶点的法线，让他们生成的控制点位置一样。

我不知怎么在Unity的shader中按索引获取顶点，就把邻接边的法线提前计算好，放到没用到的UV里。虽然这种方法只对静态模型有效，我觉得还是有一些应用空间的。

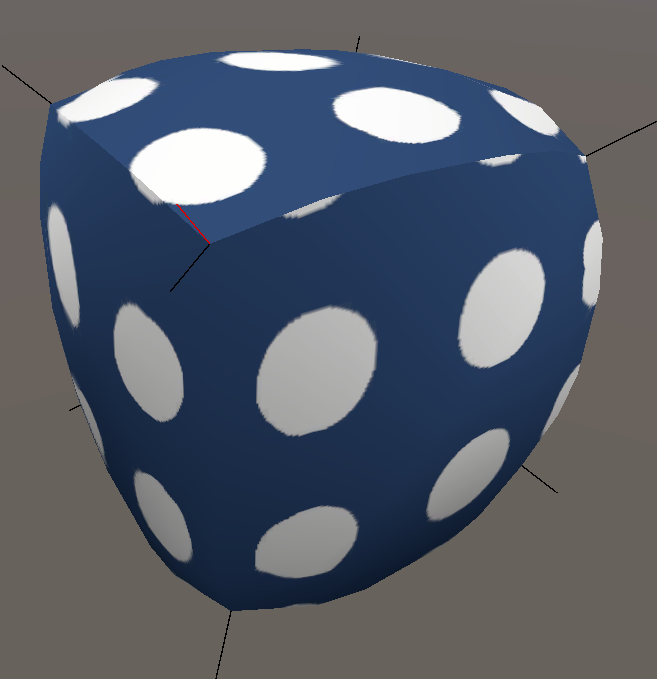

使用预先计算好的AEN来生成控制点，不再撕裂模型

这里使用了Blender生成AEN，存到UV中（这里用uv3和uv4)。需要生成顶点->下个顶点和顶点->上个顶点的AEN，这里用边的端点的两个面的顶点的法线取平均，存到两个float2的UV中，为了只用两个值表示法线，需要转到切线空间中，保证Z是正值，可以用XY求出。在生成AEN之前需要调整好法线，比如标记硬边。

Blender脚本（Blender连接jupyter的方法可以参考上一篇文章 ）：BlenderScripts/AEN.ipynb at main · PDE26jjk/BlenderScripts · GitHub

注意Blender的三角形顶点遍历顺序和Unity相反，（这点困扰了我几个小时，直到将遍历顺序化作颜色显示出来才解决）所以顶点->下个顶点的AEN要从存顶点->上个顶点的地方读，反过来也一样。
