xlabel函数的功能是为 x 轴添加标签。
语法
xlabel(txt)
xlabel(target,txt)
xlabel(___,Name,Value)
t = xlabel(___)
说明
xlabel(txt) 将为 gca 命令返回的当前坐标区或图的 x 轴添加标签。重新发出 xlabel 命令会将旧标签替换为新标签。
xlabel(target,txt) 为指定的目标对象添加标签。
xlabel(___,Name,Value) 使用一个或多个名称-值对组参数修改标签外观。
例如,'FontSize',12 将字体大小设置为 12 磅。在所有其他输入参数之后指定名称-值对组参数。并非所有图形类型均支持修改标签外观。
t = xlabel(___) 返回用作 x 轴标签的文本对象。使用 t 可在创建标签后对其进行修改。
示例

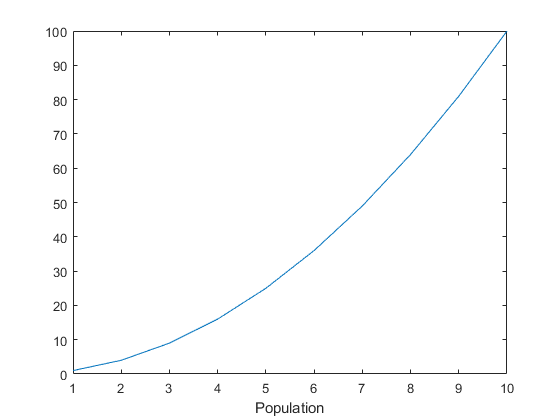

为 x 轴添加标签
将 Population 显示在 x 轴下。
plot((1:10).^2)
xlabel('Population')

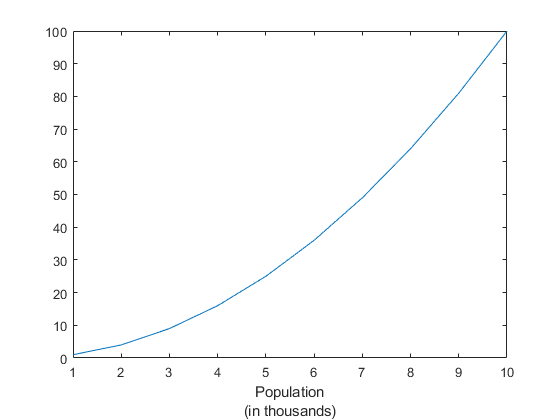

创建多行 x 轴标签
使用字符向量元胞数组创建多行标签。
plot((1:10).^2)
xlabel({'Population','(in thousands)'})
将希腊字母包括在 x 轴标签中

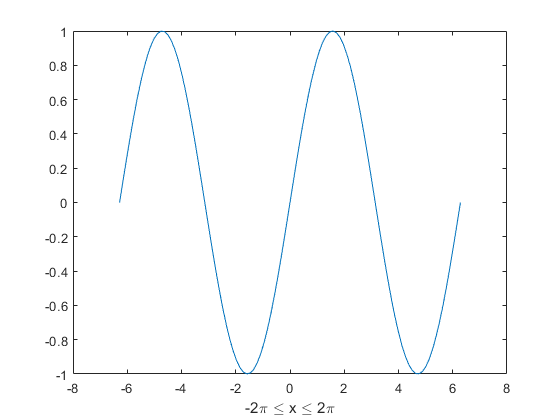

使用 TeX 标记将希腊字母和其他特殊字符包括在标签中。
x = linspace(-2*pi,2*pi);
y = sin(x);
plot(x,y)
xlabel('-2\pi \leq x \leq 2\pi')

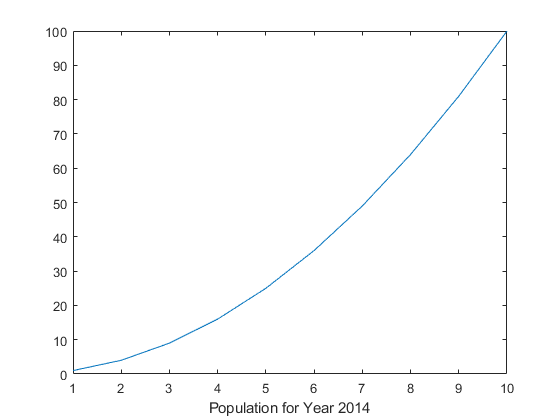

在 x 轴标签中包括变量值
添加带有文本和变量值的标签。使用 num2str 函数在标签中包含变量值。
plot((1:10).^2)
year = 2014;
xlabel(['Population for Year ',num2str(year)])
在轴标签中包括上标和下标
使用 '^'
和 '_'
字符在轴标签中包含上标和下标。使用花括号 {}
修改多个字符。
t = linspace(0,1);
y = exp(t);
plot(t,y)
xlabel('t_{seconds}')
ylabel('e^t')

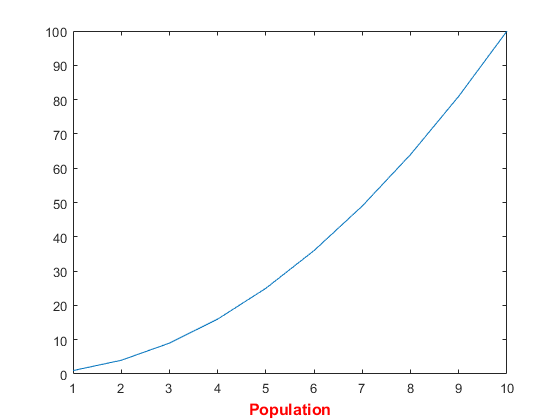

更改 x 轴标签字体大小和颜色
使用 Name,Value 对组参数设置 x 轴标签的字体大小、字体粗细和文本颜色属性。
plot((1:10).^2)
xlabel('Population','FontSize',12,'FontWeight','bold','Color','r')
为特定绘图的 x 轴添加标签

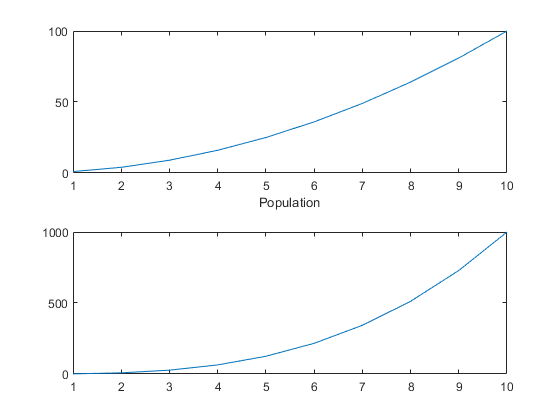

从 R2019b 开始,可以使用 tiledlayout 和 nexttile 函数显示分块图。调用 tiledlayout 函数以创建一个 2×1 分块图布局。调用 nexttile 函数以创建坐标区对象 ax1 和 ax2。将数据绘制到每个坐标区中,并为顶部图创建 x 轴标签。
tiledlayout(2,1)
ax1 = nexttile;
plot((1:10).^2)
xlabel(ax1,'Population')
ax2 = nexttile;
plot((1:10).^3)
在创建后修改 x 轴标签
为 x 轴添加标签并返回用作标签的文本对象。
plot((1:10).^2)
t = xlabel('Population');

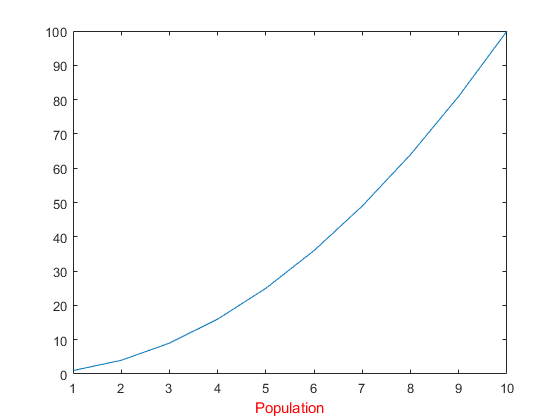

使用 t 可在创建标签后设置标签的文本属性。例如,将标签的颜色设置为红色。使用圆点表示法设置属性。
t.Color = 'red';
参数说明
轴标签,指定为字符串标量、字符向量、字符串数组、字符数组、元胞数组、分类数组或数值。
要将数值变量和文本包括在标签中,请使用 num2str 函数。例如:
x = 42;
txt = ['The value is ',num2str(x)];
要包括特殊字符(例如上标、下标、希腊字母或数学符号),请使用 TeX 标记。相关支持的标记的列表,可以参考 Interpreter 属性。
创建多行标签:
-
使用字符串数组,其中每个元素包含一行文本,例如 ["first line","second line"]。
-
使用元胞数组,其中每个元胞包含一行文本,例如 {'first line','second line'}。
-
使用字符数组,其中每一行包含相同数量的字符,例如 ['abc'; 'ab ']。
-
使用 sprintf 创建包含换行符的文本,例如 sprintf('first line \n second line')。
数值标签将通过 sprintf('%g',value) 转换为文本。例如,12345678 显示为 1.23457e+07。
注意
-
如果将标签指定为分类数组,MATLAB® 将使用数组中的值,而不是类别。
-
词语 default、factory 和 remove 是保留字,作为标准字符引用时,标签中将不会出现。要在文本中单独显示这些单词中的任意单词,需在该单词之前放置反斜杠,例如 '\default' 或 '\remove'。
target — 标签的目标
标签的目标,指定为以下项之一:
-
Axes 对象。
-
TiledChartLayout 对象。
-
具有 XLabel 属性的独立可视化。例如,您可以指定一个 heatmap 图作为目标。
-
由上述列表中的图形对象组成的数组。这些对象必须属于同一类。要确定类,请使用 class 函数。
如果不指定目标,则 xlabel 函数会 gca 命令返回的图形对象添加标签。
注意
独立可视化不支持修改标签外观(例如颜色)或以输出参数形式返回文本对象。
FontSize — 字体大小
字体大小,指定为大于 0 的标量值(以磅为单位)。一磅等于 1/72 英寸。要更改字体单位,请使用 FontUnits 属性。
设置关联坐标区的字体大小属性还会影响标签字体大小。标签字体大小会更新为等于坐标区字体大小与标签缩放因子的积。坐标区的 FontSize 属性包含坐标区字体大小。坐标区的 LabelFontSizeMultiplier 属性包含标签缩放因子。默认情况下,坐标区字体大小为 10 磅,缩放因子为 1.1,因此 x 轴标签字体大小为 11 磅。
FontWeight — 字符粗细
字符粗细,指定为 'normal' 或 'bold'。
FontName — 字体名称
字体名称,指定为支持的字体名称或 "FixedWidth"。要正确显示和打印文本,您必须选择系统支持的字体。默认字体取决于您的操作系统和区域设置。
要使用在任何区域设置中都有较好显示效果的等宽字体,请使用 "FixedWidth"。等宽字体依赖于根 FixedWidthFontName 属性。设置根 FixedWidthFontName 属性会导致立即更新显示方式以使用新字体。
Color — 文本颜色
文本颜色,指定为 RGB 三元组、十六进制颜色代码、颜色名称或短名称。
对于自定义颜色,请指定 RGB 三元组或十六进制颜色代码。
-
RGB 三元组是包含三个元素的行向量,其元素分别指定颜色中红、绿、蓝分量的强度。强度值必须位于 [0,1] 范围内,例如 [0.4 0.6 0.7]。
-
十六进制颜色代码是字符串标量或字符向量,以井号 (#) 开头,后跟三个或六个十六进制数字,范围可以是 0 到 F。这些值不区分大小写。因此,颜色代码 "#FF8800" 与 "#ff8800"、"#F80" 与 "#f80" 是等效的。
此外,还可以按名称指定一些常见的颜色。下表列出了命名颜色选项、等效 RGB 三元组和十六进制颜色代码。
颜色名称 | 短名称 | RGB 三元组 | 十六进制颜色代码 | 外观 |
---|---|---|---|---|
"red" | "r" | [1 0 0] | "#FF0000" | |
"green" | "g" | [0 1 0] | "#00FF00" | |
"blue" | "b" | [0 0 1] | "#0000FF" | |
"cyan" | "c" | [0 1 1] | "#00FFFF" | |
"magenta" | "m" | [1 0 1] | "#FF00FF" | |
"yellow" | "y" | [1 1 0] | "#FFFF00" | |
"black" | "k" | [0 0 0] | "#000000" | |
"white" | "w" | [1 1 1] | "#FFFFFF" | |
"none" | 不适用 | 不适用 | 不适用 | 无颜色 |
以下是 MATLAB 在许多类型的绘图中使用的默认颜色的 RGB 三元组和十六进制颜色代码。
RGB 三元组 | 十六进制颜色代码 | 外观 |
---|---|---|
[0 0.4470 0.7410] | "#0072BD" | |
[0.8500 0.3250 0.0980] | "#D95319" | |
[0.9290 0.6940 0.1250] | "#EDB120" | |
[0.4940 0.1840 0.5560] | "#7E2F8E" | |
[0.4660 0.6740 0.1880] | "#77AC30" | |
[0.3010 0.7450 0.9330] | "#4DBEEE" | |
[0.6350 0.0780 0.1840] | "#A2142F" |
Rotation — 文本方向
文本方向,指定为以度为单位的标量值。0 度的旋转值可使文本处于水平。对于垂直文本,请将此属性设置为 90 或 -90。设置为正值可逆时针旋转文本。设置为负值可顺时针旋转文本。
Interpreter — 文本解释器
文本解释器,指定为下列值之一:
-
'tex' - 使用 TeX 标记子集解释字符。
-
'latex' - 使用 LaTeX 标记解释字符。
-
'none' - 显示字面字符。
TeX 标记
默认情况下,MATLAB 支持一部分 TeX 标记。使用 TeX 标记可添加下标和上标,修改字体类型和颜色,并在文本中包括特殊字符。
修饰符会一直作用到文本结尾,但上标和下标除外,因为它们仅修饰下一个字符或花括号中的字符。当您将解释器设置为 'tex' 时,支持的修饰符如下所示。
修饰符 | 描述 | 示例 |
---|---|---|
^{ } | 上标 | 'text^{superscript}' |
_{ } | 下标 | 'text_{subscript}' |
\bf | 粗体 | '\bf text' |
\it | 斜体 | '\it text' |
\sl | 伪斜体(通常与斜体相同) | '\sl text' |
\rm | 常规字体 | '\rm text' |
\fontname{specifier} | 字体名称 - 将 specifier 替换为字体系列的名称。您可以将此说明符与其他修饰符结合使用。 | '\fontname{Courier} text' |
\fontsize{specifier} | 字体大小 - 将 specifier 替换为以磅为单位的数值标量值。 | '\fontsize{15} text' |
\color{specifier} | 字体颜色 - 将 specifier 替换为以下颜色之一:red、green、yellow、magenta、blue、black、white、gray、darkGreen、orange 或 lightBlue。 | '\color{magenta} text' |
\color[rgb]{specifier} | 自定义字体颜色 - 将 specifier 替换为三元素 RGB 三元组。 | '\color[rgb]{0,0.5,0.5} text' |
下表列出了 'tex' 解释器所支持的特殊字符。
字符序列 | 符号 | 字符序列 | 符号 | 字符序列 | 符号 |
---|---|---|---|---|---|
\alpha | α | \upsilon | υ | \sim | ~ |
\angle | ∠ | \phi | ϕ | \leq | ≤ |
\ast |
| \chi | χ | \infty | ∞ |
\beta | β | \psi | ψ | \clubsuit | ♣ |
\gamma | γ | \omega | ω | \diamondsuit | ♦ |
\delta | δ | \Gamma | Γ | \heartsuit | ♥ |
\epsilon | ϵ | \Delta | Δ | \spadesuit | ♠ |
\zeta | ζ | \Theta | Θ | \leftrightarrow | ↔ |
\eta | η | \Lambda | Λ | \leftarrow | ← |
\theta | θ | \Xi | Ξ | \Leftarrow | ⇐ |
\vartheta | ϑ | \Pi | Π | \uparrow | ↑ |
\iota | ι | \Sigma | Σ | \rightarrow | → |
\kappa | κ | \Upsilon | ϒ | \Rightarrow | ⇒ |
\lambda | λ | \Phi | Φ | \downarrow | ↓ |
\mu | µ | \Psi | Ψ | \circ | º |
\nu | ν | \Omega | Ω | \pm | ± |
\xi | ξ | \forall | ∀ | \geq | ≥ |
\pi | π | \exists | ∃ | \propto | ∝ |
\rho | ρ | \ni | ∍ | \partial | ∂ |
\sigma | σ | \cong | ≅ | \bullet | • |
\varsigma | ς | \approx | ≈ | \div | ÷ |
\tau | τ | \Re | ℜ | \neq | ≠ |
\equiv | ≡ | \oplus | ⊕ | \aleph | ℵ |
\Im | ℑ | \cup | ∪ | \wp | ℘ |
\otimes | ⊗ | \subseteq | ⊆ | \oslash | ∅ |
\cap | ∩ | \in | ∈ | \supseteq | ⊇ |
\supset | ⊃ | \lceil | ⌈ | \subset | ⊂ |
\int | ∫ | \cdot | · | \o | ο |
\rfloor | ⌋ | \neg | ¬ | \nabla | ∇ |
\lfloor | ⌊ | \times | x | \ldots | ... |
\perp | ⊥ | \surd | √ | \prime | ´ |
\wedge | ∧ | \varpi | ϖ | \0 | ∅ |
\rceil | ⌉ | \rangle | 〉 | \mid | | |
\vee | ∨ | \langle | 〈 | \copyright | © |
LaTeX 标记
要使用 LaTeX 标记,请将解释器设置为 'latex'。对于行内模式,用单美元符号 ($) 将标记括起来。对于显示模式,用双美元符号 ($$) 将标记括起来。
LaTeX 模式 | 示例 | 结果 |
---|---|---|
行内 | '$\int_1^{20} x^2 dx$' | |
显示 | '$$\int_1^{20} x^2 dx$$' |
显示的文本将使用默认的 LaTeX 字体样式。FontName、FontWeight 和 FontAngle 属性不起任何作用。要更改字体样式,请使用 LaTeX 标记。
用于 LaTeX 解释器的文本最多可以包含 1200 个字符。对于多行文本,请在此数量的基础上每行减少约 10 个字符。
t — 文本对象
用作 x 轴标签的文本对象。使用 t 可在创建标签后访问和修改标签的属性。
提示
-
默认情况下,Interactions 属性包含 editInteraction,因此可以通过点击文本来编辑文本。要禁用此交互,请将文本对象的 Interactions 属性设置为 []。
