本期给大家带来的是关于散热器的热阻和流阻测量方法研究内容，希望对大家有帮助。

最近收到一些同学的问题，里面包含有测试的相关内容，查询相关资料，找到了此份国家标准，下面解读分享给大家。

首先，明确一些定义，

散热体的热阻

在热平衡条件下，散热体台面温度和冷却媒介中的规定点温度之间的温度差与产生该温度差的耗散功率（热流）之比。

注：热阻的单位为摄氏度每瓦（℃／Ｗ）或开尔文每瓦（Ｋ／Ｗ）

散热体的流阻，即散热体的压力降。

在稳态条件下，规定的风道或水路中，冷却介质在散热体上游侧规定点和下游侧规定点处的总压力的差。

注：流阻在风道系统中也称为风阻，在水路系统中也称为水阻。流阻的单位为帕（Ｐａ）。

散热体在风道或水路中相向迎面冷却介质流向的一侧为上游侧，其相反的一侧为下游侧。

总压力为静压力与动压力的代数和。

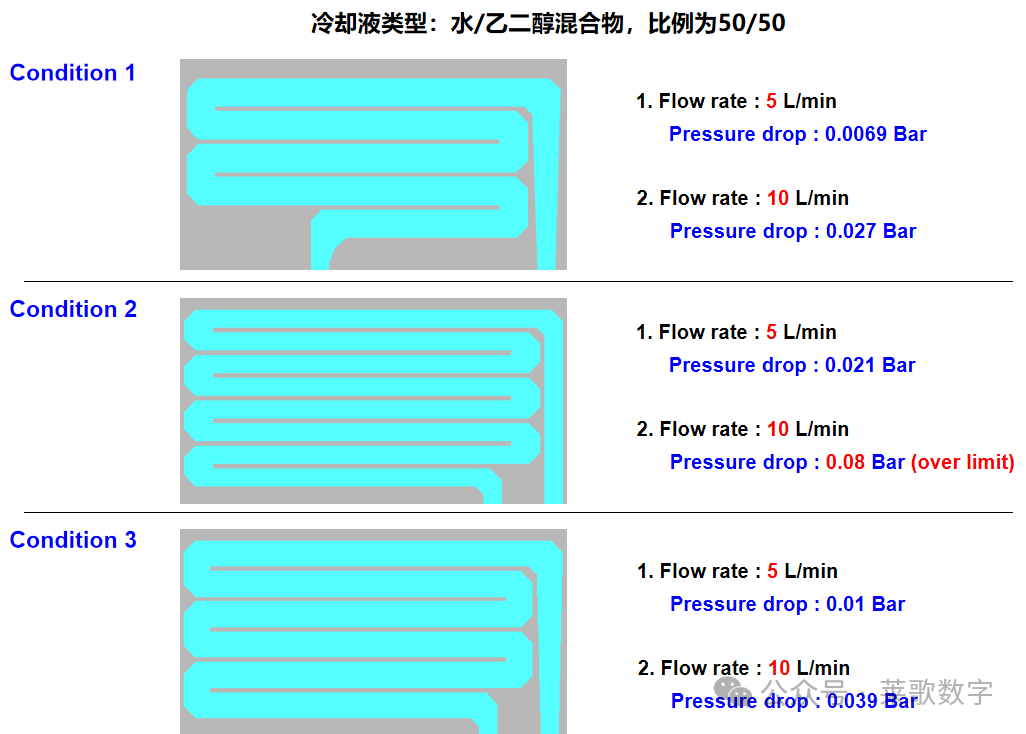

之前我们的实际项目，也做过类似的水道优化设计，采用水和乙二醇混合物为冷却液，在流速为5、10L/min时，分别对比三种水道的进出水口压降。

三种水道对比结果（仿真源文件后期再放）

这里，篇幅受限，我们就看水冷散热体测量系统，其他的大家可自行查阅原文档，获取方式见文章开头说明。

原理

流阻△P计算公式

式中，

Pin---上游侧规定点处的冷却介质压力；

Pout---下游侧规定点处的冷却介质压力。

压力测量的规定点

水冷却散热体：规定的冷却水管道中，被测散热体的上游侧和下游侧、距冷却水进入和离开其端口２００ｍｍ±５ｍｍ、沿冷却水管道的垂直径向且距管道内壁底部d／３（d为管道内径）处。

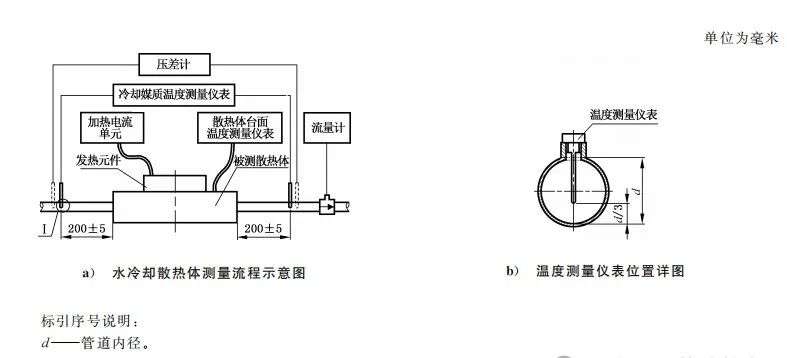

水冷却散热体测量系统

水冷却散热体测量系统

水冷却散热体测量系统包括测量水路中冷却水压力Pｉｎ和Pｏｕｔ的压力表（或测量流阻 ΔP 的压差计），以及测量水流量的流量计。（见上图）

测量条件

加热功率应在被测散热体温升与加热功率（宜参考被测散热体的耗散功率）的关系曲线的线性范围内选取。

测量过程中，被测散热体的冷却条件如下：

水冷却散热体：冷却水流量为４Ｌ／ｍｉｎ，被测散热体的上游侧规定点的温度为３2 ·35℃。

测量步骤

散热体的流阻ΔP可直接由压差计读出，或根据被测散热体的上游侧和下游侧压力测量规定点处的压力表上的读数由公式计算。

还有热平衡相对误差计算等内容可自行查阅资料，更多参考资料，可查阅《换热器热工性能和流体阻力特性通用测定方法》。
