MOSFET热阻是怎么测的？

最新推荐文章于 2024-08-15 19:19:46 发布
最新推荐文章于 2024-08-15 19:19:46 发布
阅读量3.6k 收藏 11
点赞数 3
分类专栏： 开关电源 技术文章 文章标签： 硬件 测试工程师 硬件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/ming_mike/article/details/122467375
版权
本文详细介绍了如何测量MOSFET的热阻，包括准备工作、正式测量步骤以及计算不同类型的热阻。通过实测数据绘制折线图，用于反查MOSFET的结温，为理解和优化硬件设计提供实用方法。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

根据我实测的经验，MOSFET规格书上的热阻（对于TO247封装是50℃/W）通常会标的比较大，给的余量比较多，这使得温升预测会大幅超过实际温升。本文分享MOSFET热阻测试方法，有助于大家理解热阻概念，也可以用于测试不同运行条件下的热阻。

准备工作：

MOSFET安装在1平方英尺的FR4板上，在温箱中达到T1摄氏度的热平衡，体二极管通入10mA的电流，测量此时的导通压降Vf1。如此测试T2温度下的Vf2，以此类推得到表格

T1 T2 T3 ...
Vf1 Vf2 Vf3 ...

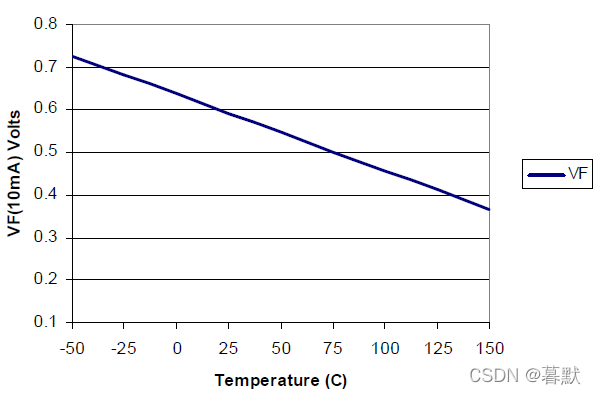

由此可以画出折线图类似如下图

此图稍后会用于通过Vf反查询MOSFET结温junction temperature

正式测量：

在静态无风环境中，在MOSFET的壳case上贴上热电偶用于测量case的温度Tc，放置另一热电偶于环境中用于测量环温Ta。MOSFET的体二极管中通入If的电流（TO247封装可用2-3A，小封装用小电流）直到MOSFET温升稳定，测量体二极管导通压降Vf（直接在
