最近接到部分工程师关于风扇基础知识，以及在相关系统内的设计应用问题。

比如，如何对进出风口百叶窗开孔设计？

开孔率如何计算？

还有风扇串联、并联对风量、风压以及系统阻抗影响等问题...

本期给大家带来的是关于风扇串联、并联对系统内部风量、风压以及系统阻抗的影响定性分析研究内容，希望对大家有帮助。

   理论基础

前面有多篇文章写过关于风扇的基础理论、结构认知、转速调控、性能与计算公式，甚至还有瞬态分析的过程等内容，了解更多详情可点击下方链接。

关于电子产品中风扇应用的基础知识

电子产品强迫风冷散热设计中，风扇的转速随温度调控Fan table验证

电子设备中风扇功能、性能与计算公式

FloEFD瞬态分析实战：3步搞定风扇/泵随温度动态启停，效率提升50%！

接下来，我们先回顾一下风扇的基础知识。

风扇是用来加速空气流动的部件，用来提高对流换热系数。通常又叫风机，也称Fan，分为轴流、离心风扇两种。

轴流风扇

轴流风扇的进风口与出风口平行风量大、风压小、噪音小，种类繁多、价格便宜，比如服务器、PC、机柜、逆变器、变频器等产品中应用的较多。

离心风扇

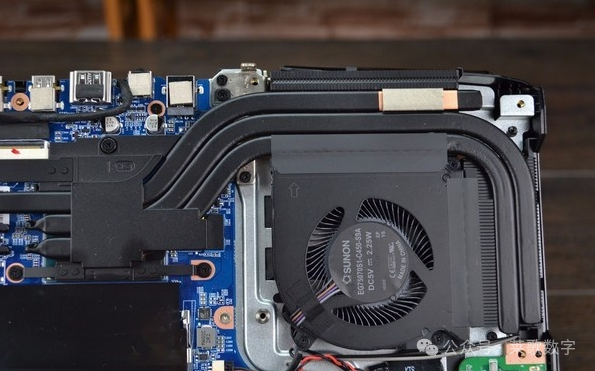

离心风扇的进风口与出风口垂直;风量小、风压高、噪音大、价格相对较高。比如笔记本、服务器显卡等受空间尺寸限制的产品中应用较多。

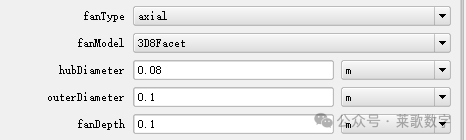

以轴流风扇为例，在做仿真时有一些关键参数需要设置，比如风扇的外框尺寸、厚度、HUB直径。

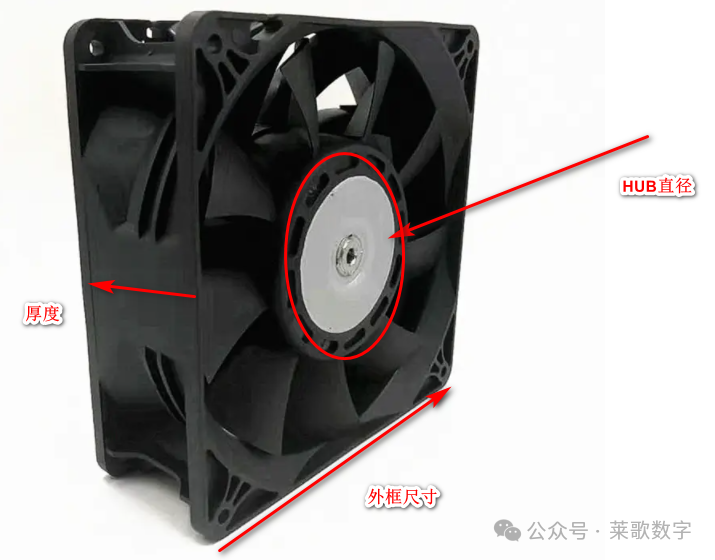

那么实际风扇的这些参数，可以在其相关文档中获取，如下图所示，

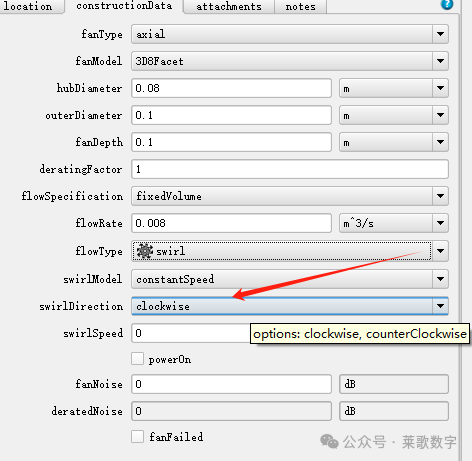

在做仿真时，对轴流风扇的设置，需要设定是顺时针还是逆时针，如下图所示（Flotherm版本，其他软件类似），

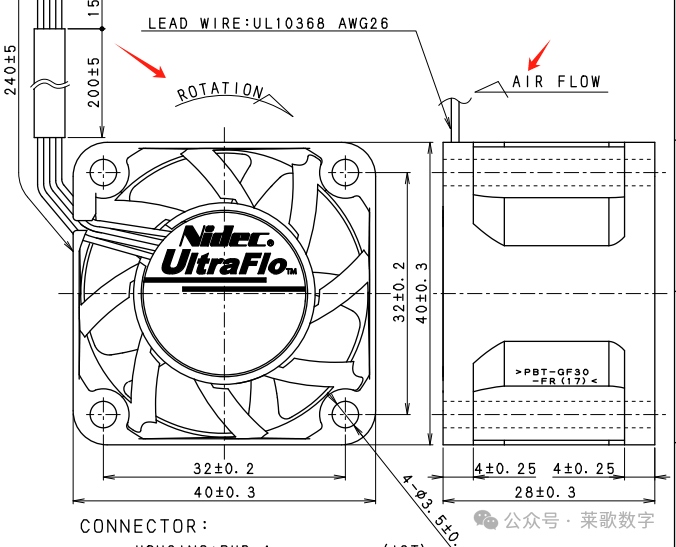

可以通过风扇的资料文档中给定的内容进行判断，如下图所示，

通过叶片旋转方向、气流流向来判断是顺时针、还是逆时针。

那么对于大型的机柜或损耗较大，功率密度较高的模块或设备，仍然需要使用风冷的情况下，可以使用并联或串联的设计方案。

风扇的串联与并联

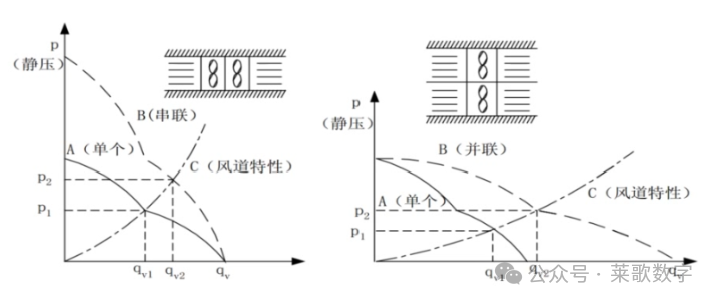

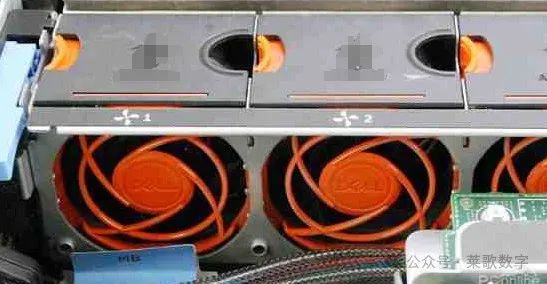

串并联示意图

选择的原则：

串联：当系统中的阻力较大时，且需要更高的风压的情况，优先考虑；

并联：当系统中的阻力较小时，且需要更大的风量的情况，优先考虑；

当然还得考虑多个风机在系统后，整体系统噪声的影响，这个大家可以通过仿真、计算或者实际测试来验证。

   案例说明

接下来我们通过仿真分析的方式来验证。

基本信息：

• 总损耗781瓦

• 三颗8038风扇吸风散热设计

• 环境温度25℃

• 材料以铝合金6061为主

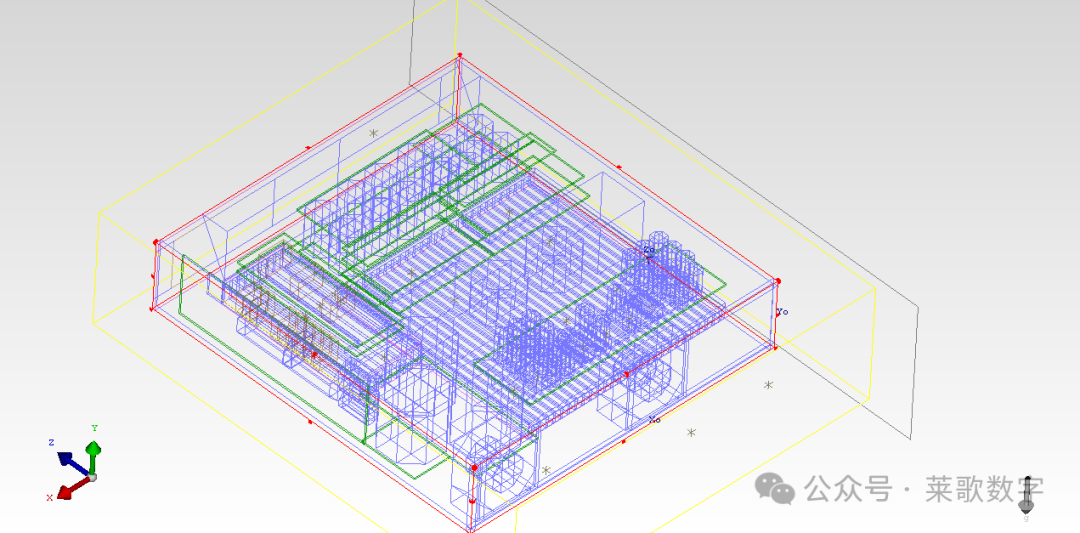

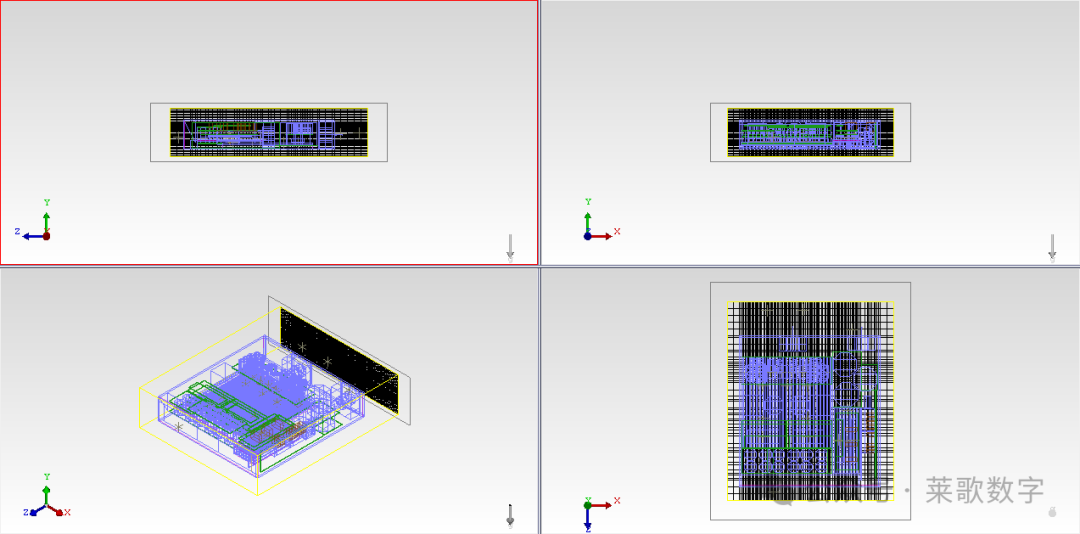

3D模型线框模式

基础网格设置

风扇布局

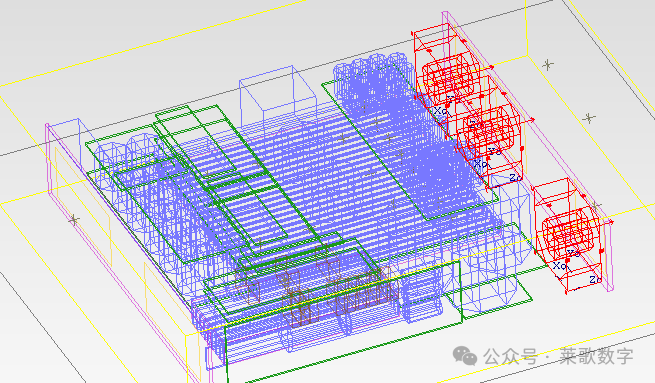

由上图可以看出，风扇布局在右侧出风口，风从左至右的抽风方式，

左侧进风口开孔率如下，

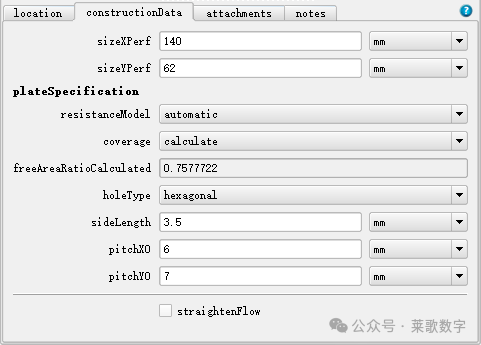

FT中开孔率设置

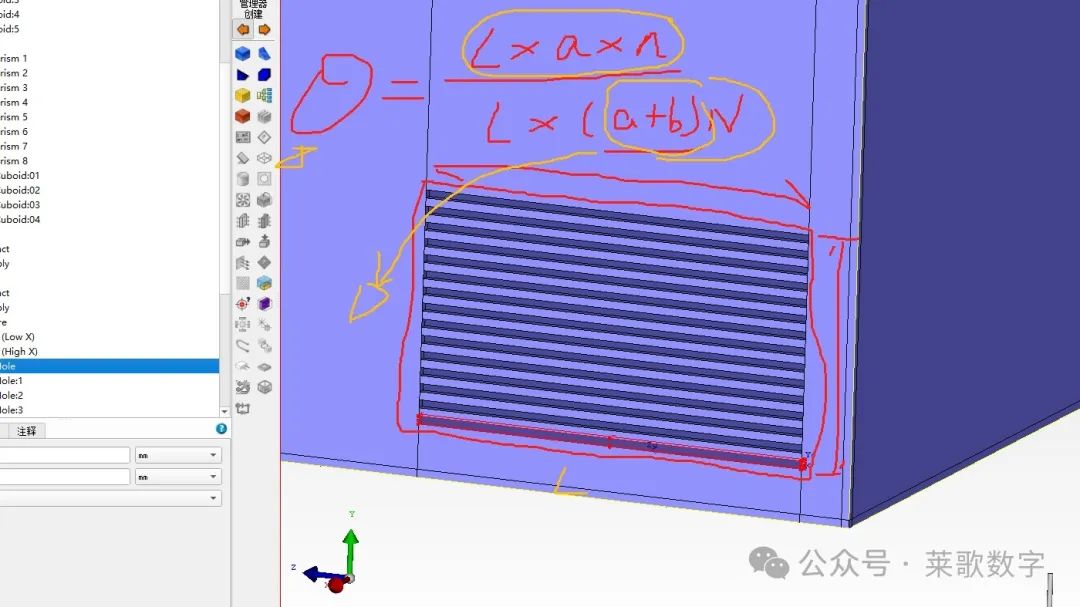

以上是开孔率的一种设置方式，可以直接在软件中进行，还有一种是关于开孔率的计算如下图所示，

Flotherm软件自带的机壳进行建模设置

更多详情可点击下方链接，

多物理场耦合下的百叶窗仿真：钣金件快速建模与流体性能验证

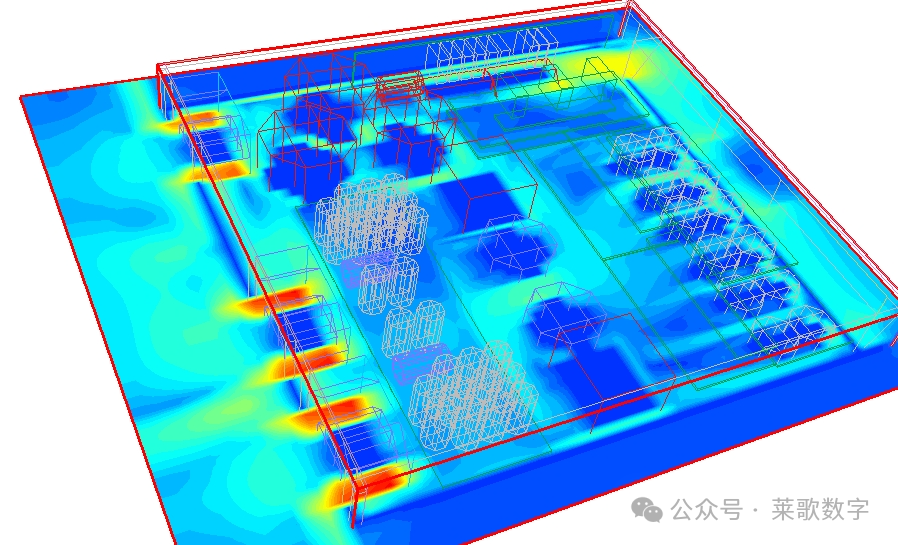

最终的截面云图如下图所示，

截面流场云图

该项目的信息可点击下方视频观看了解，也欢迎来我的直播间交流讨论。

莱歌数字

   影响分析

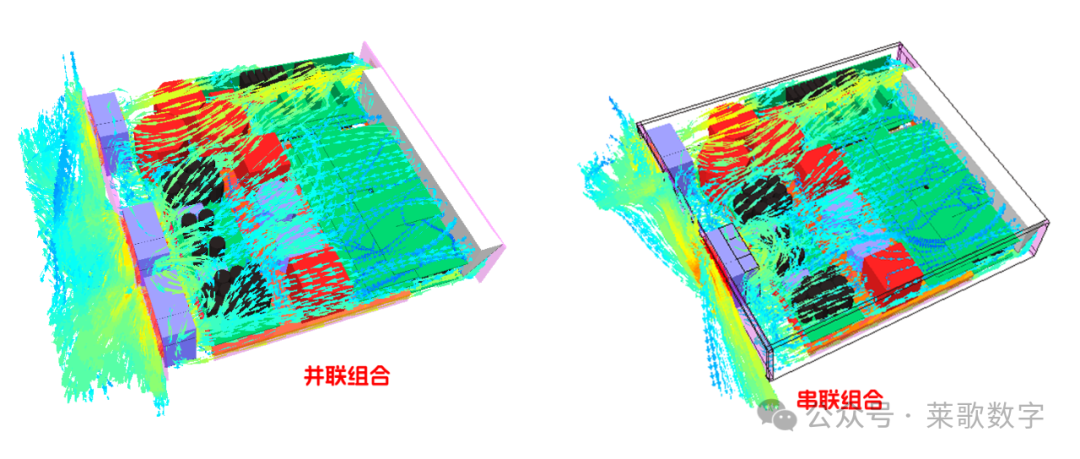

首先，在其他条件不变的情况下，单方面将出风口的风扇组合方式，由并联改为串联，造成的影响如下，

• 出风口面积变小，部分区域元器件散热变差

由上图对比可以看出，当中间风扇改成串联后，其他参数不变的情况下，下面1/3部分区域的风量减少很多。

主要原因是，风扇个数一样，出风口面积减少，所对应区域的有效风量减少。

所以选择风扇的串并联方式，得结合实际应用场景情况，不能一概而论。

• 风道改变，风量变小，风压变大，导致内部系统阻抗变化

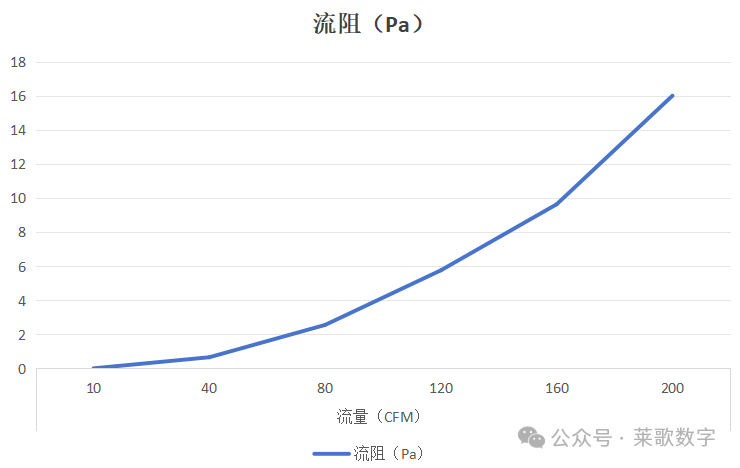

可以参考，设置10、40、80、120、160、200CFM的等五组流量情况，因为组数越多，仿真时间越久。

这里阻抗曲线的实现方法不再赘述。

电子产品风冷散热系统阻抗曲线的仿真测试方法与案例实操
