在制造业，从业务流程角度来看，制造企业中ERP（企业资源计划）、PLM（产品生命周期管理）、MES（制造执行系统）、APS（高级计划与排程）、WMS（仓库管理系统）、ESB（企业服务总线）、MDM（主数据管理）等系统之间的结构关系如下：
一、整体业务流程框架
制造企业的整体业务流程通常包括产品规划、设计、采购、生产、销售、物流等多个环节，这些环节由不同的系统支持和管理，共同构成了一个完整的业务流程框架。

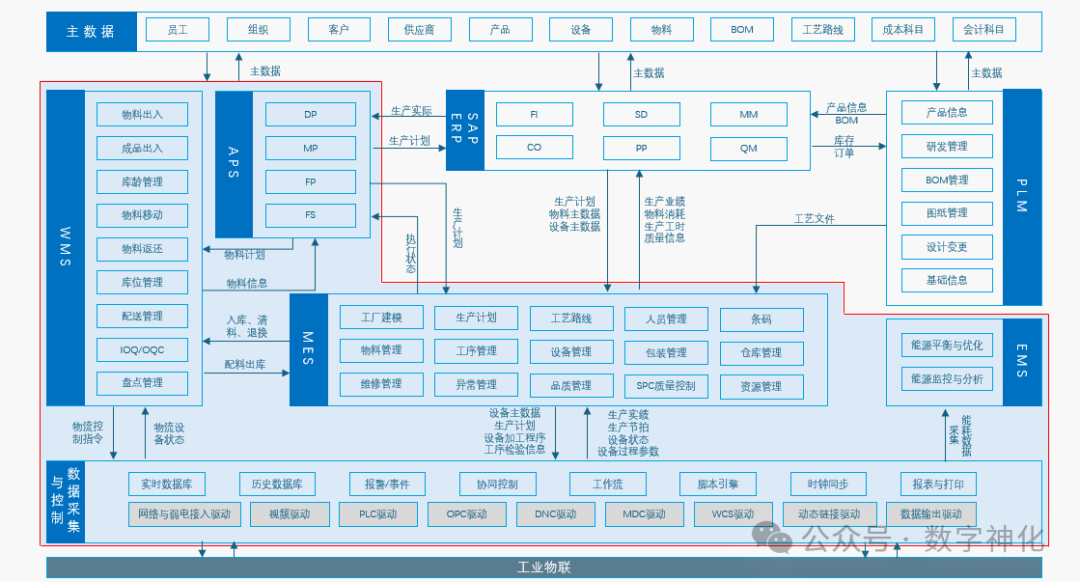

二、系统间业务流程关系
1. 产品设计与规划阶段
-
PLM系统：作为产品生命周期管理的核心，PLM系统负责从产品概念设计到最终退市的全过程管理。在这一阶段，PLM系统生成BOM表（物料清单）和工艺路线文件，这些文件是后续生产计划和采购计划的基础。PLM系统还与市场、销售等部门紧密合作，确保产品设计符合市场需求。
2. 生产计划与排程阶段
-
ERP系统：根据市场需求、库存状态和产能情况，ERP系统制定初步的生产计划。这些计划考虑了多个因素，如销售订单、库存水平、生产能力等。
-
APS系统：基于ERP系统提供的数据，APS系统采用先进算法进行生产计划和排程的优化。APS系统考虑更细致的资源约束和生产能力限制，生成详细的生产排程计划，指导生产活动的有序进行。
3. 生产执行与监控阶段
-
MES系统：MES系统负责车间层面的生产执行和监控。它接收来自APS系统的生产排程计划，并将计划分解到具体的生产设备和工人。MES系统实时监控生产进度、质量数据和设备状态，确保生产活动按计划进行。同时，MES系统还收集生产过程中的实时数据，为生产分析和改进提供依据。
-
ERP系统：在生产执行阶段，ERP系统主要扮演数据整合和财务管理的角色。它接收MES系统反馈的生产执行数据，如工时、物料消耗等，用于生产成本的核算和财务分析的支持。此外，ERP系统还负责与其他系统的数据交互，如与WMS系统的库存数据同步等。
4. 库存管理与物流阶段
-
WMS系统：WMS系统负责仓库的库存管理，包括入库、出库、盘点等业务操作。它与ERP系统紧密集成，共享库存数据。WMS系统通过自动化和智能化的手段提高仓库作业效率，确保库存数据的准确性和实时性。在生产过程中，WMS系统根据MES系统的领料请求进行物料发放，支持生产活动的顺利进行。
-
ERP系统：在库存管理与物流阶段，ERP系统整合WMS系统提供的库存数据，支持采购计划的制定和执行。当库存水平低于安全库存时，ERP系统自动触发采购流程，确保生产所需的物料供应。同时，ERP系统还与物流系统集成，支持销售订单的发货和运输跟踪等业务流程。
5. 数据管理与决策支持阶段
-
MDM系统：MDM系统负责整合各系统的核心数据资源，确保数据的一致性和准确性。它通过数据清洗、转换和集成等过程，为ERP、PLM、MES等系统提供高质量的数据服务。MDM系统还支持数据治理和主数据管理等功能，确保企业数据资产的安全和有效利用。
-
ERP系统：作为企业的数据中心，ERP系统整合了来自各个业务环节的数据资源。它提供全面的报表和分析工具支持企业管理层的决策制定。通过ERP系统生成的各种财务报表、销售报表、生产报表等，管理层可以清晰地了解企业的运营状况和市场趋势，从而做出更加明智的决策。
三、总结
从业务流程角度来看，制造企业中各系统之间的结构关系呈现出一种紧密集成、相互依赖的特点。各系统通过数据交换和业务流程集成相互连接共同支持企业的生产运营流程。ERP系统作为企业的核心管理系统整合了各个业务环节的数据和流程为企业的全面管理提供有力支持；PLM、MES、APS、WMS等系统则分别在不同的业务环节中发挥重要作用共同推动企业的生产运营流程高效运转。而MDM系统和ESB等基础设施则为企业数据的整合和通信提供了坚实的基础保障。
